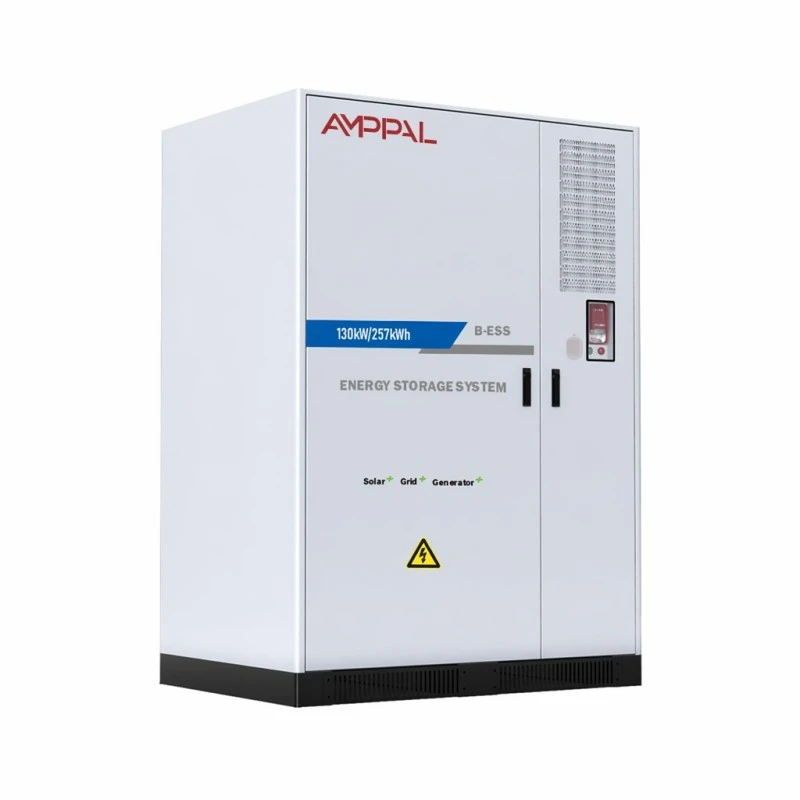

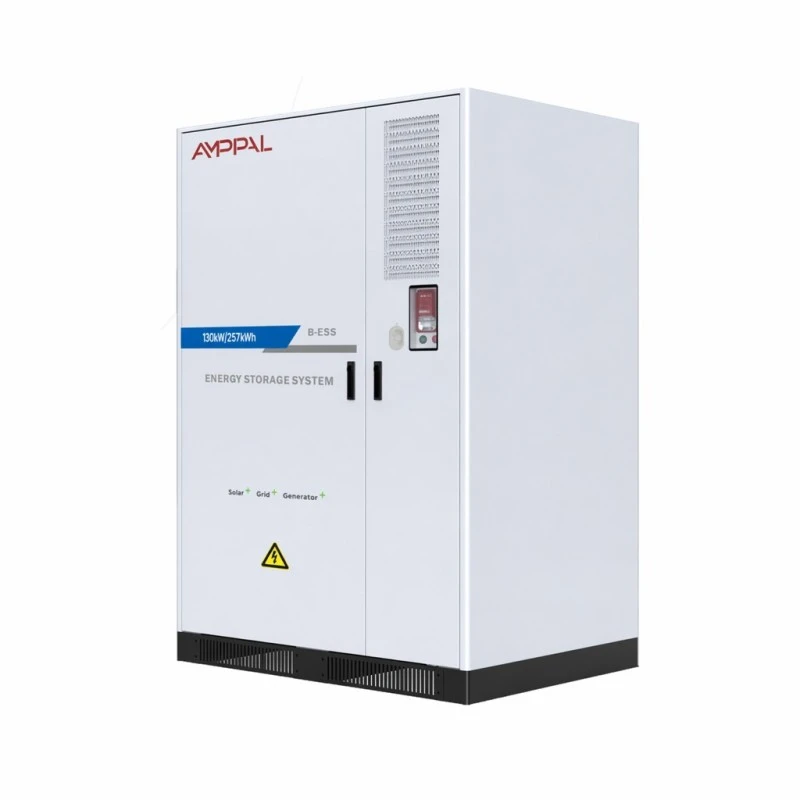

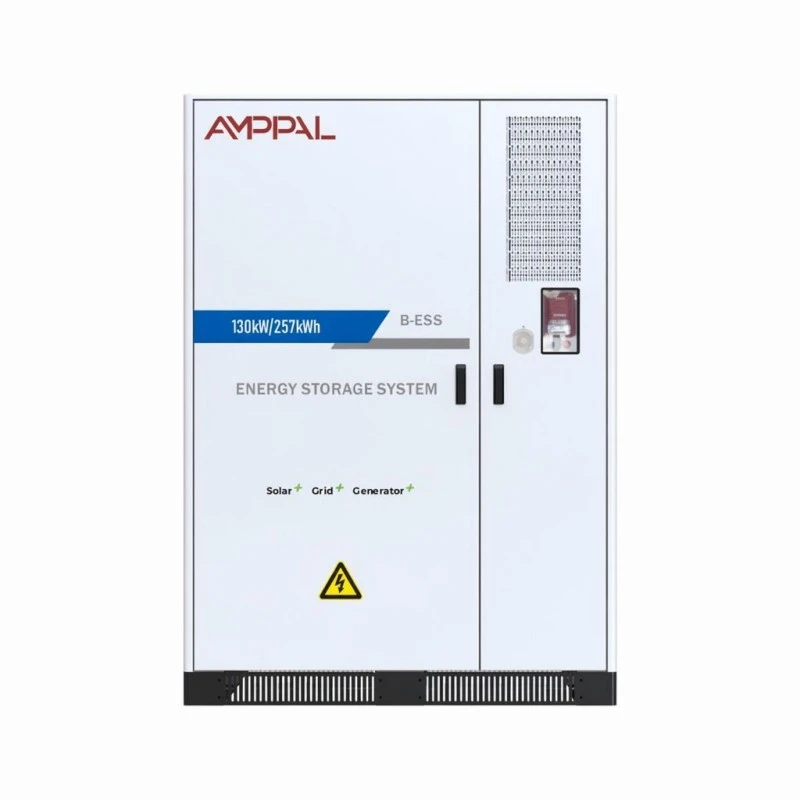

فیکٹری توانائی کے انتظام کے لیے 130kW صنعتی بیٹری توانائی ذخیرہ کرنے کا نظام

یہ نظام کس کے لیے ہے۔

زیادہ تر کمرشل بجلی کے بلوں میں دو الگ الگ چارجز ہوتے ہیں: آپ جو توانائی استعمال کرتے ہیں، اور بلنگ کی مدت میں آپ کے سب سے زیادہ آدھے گھنٹے کی قرعہ اندازی کے ذریعے مقرر کردہ ڈیمانڈ چارج۔ جولائی کی ایک بری دوپہر پورے مہینے کے لیے ڈیمانڈ چارج سیٹ کر سکتی ہے۔ یہی وہ مسئلہ ہے جس کو حل کرنے کے لیے یہ 130kW انڈسٹریل بیٹری انرجی سٹوریج سسٹم فیکٹری انرجی مینجمنٹ کے لیے بنایا گیا ہے۔

AF 130kW/257kWh کیبنٹ اس وقت چارج کرتی ہے جب ٹیرف کم ہوتے ہیں یا آپ کی سولر اری سرپلس پیدا کر رہی ہوتی ہے، پھر جب لوڈ آپ کی ڈیمانڈ کی حد تک پہنچ جاتا ہے تو عمارت میں ڈسچارج ہوتا ہے۔ 0.5C پر یہ تقریباً دو گھنٹے تک 130kW فراہم کر سکتا ہے - جو ایک عام صنعتی چوٹی کی کھڑکی کا احاطہ کرنے کے لیے کافی ہے۔

یہ آن گرڈ اور آف گرڈ کام کرتا ہے، لہذا ایک ہی اثاثہ بند ہونے کے دوران بھی آپ کا احاطہ کرتا ہے۔ ان سائٹس کے لیے جہاں پاور کٹ پیداوار کو روکتا ہے، وہ دوسرا فنکشن اکثر خود ہی خریداری کا جواز پیش کرتا ہے۔

تفصیلات کے انتخاب جو ادائیگی کو متاثر کرتے ہیں۔

1P256S سٹرنگ میں LFP 3.2V/314Ah سیلز: بڑے فارمیٹ والے سیلز کا مطلب ہے کم کنکشن، اور کم کنکشن کا مطلب ہے آٹھ سالہ سروس لائف میں ناکامی کے کم پوائنٹس۔

>8000 سائیکلیں 0.5C اور 25°C پر 80% توانائی برقرار رکھنے کے ساتھ: فی کام کے دن ایک سائیکل پر جو کہ بیس سال سے زیادہ کی معمولی زندگی ہے، اس لیے سائیکل چلانا شاذ و نادر ہی محدود عنصر ہے۔

درجہ بند طاقت پر 3% سے کم THDi: آپ کی عمارت کے دیگر آلات بیٹری کی میزبانی کے لیے ہارمونکس جرمانہ ادا نہیں کرتے ہیں۔

پاور فیکٹر مکمل -1 سے 1 رینج میں ایڈجسٹ کیا جا سکتا ہے، جو سسٹم کو سائٹ پاور فیکٹر کو درست کرنے دیتا ہے جب کہ یہ ڈیڈ اثاثہ کے طور پر بیٹھنے کے بجائے بیکار ہے۔

دوہری آگ سے تحفظ — ایروسول پلس پرفلووروہیکسانون — دونوں پیک اور کابینہ کی سطح پر۔ بیمہ دہندگان تیزی سے تجارتی تنصیبات پر دو مرحلوں کے دباو کا مطالبہ کرتے ہیں۔

غیر فعال کولنگ کے بجائے ذہین ایئر کنڈیشنگ: سیل کا درجہ حرارت تار کے پار بھی رہتا ہے، جو دراصل اس بات کا تعین کرتا ہے کہ آیا آپ 8000 سائیکل تک پہنچ جاتے ہیں۔

تکنیکی وضاحتیں

سائٹس جہاں نمبر کام کرتے ہیں۔

ہیوی موٹر کے ساتھ مینوفیکچرنگ پلانٹس شروع ہوتے ہیں: چھوٹی چوٹیوں سے چلنے والے ڈیمانڈ چارجز اسٹوریج کے لیے سب سے واضح ادائیگی کی صورت ہیں۔

تجارتی عمارتیں جن میں دوپہر کا HVAC بوجھ ہے: سستے ٹیرف پر رات بھر چارج کریں، کولنگ چوٹی کے ذریعے خارج کریں۔

موجودہ چھت پر شمسی اور برآمدی حدود کے ساتھ سائٹس: اس کو کم کرنے یا کم فیڈ ان ریٹ پر ایکسپورٹ کرنے کے بجائے اضافی پیداوار کو اسٹور کریں۔

ڈیزل بیک اپ چلانے کی سہولیات: EMS PV، بیٹری اور جنریٹر کو آرڈینیٹ کرتا ہے، جنریٹر کے چلنے کے اوقات اور ایندھن کے خرچ کو کم کرتا ہے۔

ای وی چارجنگ ڈپو: گرڈ کنکشن کو بفر کریں تاکہ چارجرز کا بینک مہنگا سپلائی اپ گریڈ کرنے پر مجبور نہ ہو۔

چوٹی شیونگ دراصل کیسے چلتی ہے۔

EMS سائٹ میٹر کو مسلسل دیکھتا ہے۔ آپ ڈیمانڈ کی حد مقرر کرتے ہیں — عام طور پر آپ کی کنٹریکٹ کی گنجائش سے بالکل نیچے — اور سسٹم ڈسچارج ہو جاتا ہے جب بھی ناپے ہوئے بوجھ بصورت دیگر اسے عبور کر لے گا۔ جواب اتنا تیز ہے کہ موٹر اسٹارٹ اور اسی طرح کی چھوٹی چوٹیوں کو پکڑ سکے۔

ری چارجنگ موقع پرستی کے بجائے طے شدہ ہے۔ کنٹرولر آپ کے ٹیرف کیلنڈر کو دیکھتا ہے اور آف پیک اوقات کے دوران، یا اس سے پہلے اگر PV ارے عمارت کے استعمال سے زیادہ پیدا کر رہا ہو تو بیٹری کو دوبارہ بھرتا ہے۔

آف گرڈ موڈ میں اختیاری STS گرڈ کے ناکام ہونے پر سائٹ کو بیٹری سپلائی میں منتقل کرتا ہے۔ معیاری صلاحیت 240-500kW ہے جس میں بڑے یونٹ دستیاب ہیں، اور منتقلی اتنی تیز ہے کہ IT آلات اور کنٹرول سسٹم ریبوٹ ہونے کے بجائے اوپر رہتے ہیں۔

سیفٹی انجینئرنگ اور سرٹیفیکیشن

بیٹری پیک CE اور RoHS سے تصدیق شدہ ہیں۔ مکمل نظام شپنگ اور سائٹ کی منظوری کے لیے UN38.3 اور MSDS دستاویزات رکھتا ہے۔

دو مرحلے میں آگ دبانا: ایروسول پیک کی سطح پر کام کرتا ہے جبکہ پرفلووروہیکسانون کیبنٹ کے حجم کی حفاظت کرتا ہے، ناکامی کے دو مختلف پیمانے پر توجہ دیتا ہے۔

آئی پی 54 انکلوژر کے ساتھ الیکٹریکل کمپارٹمنٹ بیٹری کے ٹوکری سے الگ ہوتا ہے، لہذا ایک میں تھرمل واقعہ دوسرے کے ذریعے نہیں پھیلتا ہے۔

ہر پیک صلاحیت کے لحاظ سے درجہ بندی کا ہے اور اسمبلی سے پہلے اندرونی مزاحمت کا مماثل ہے۔ 256 سیریز کے سٹرنگ میں غیر مماثل خلیات وقت سے پہلے صلاحیت کے نقصان کی بہترین وجہ ہیں۔

موصلیت اور ڈائی الیکٹرک ٹیسٹنگ 100% جمع شدہ سسٹمز پر کی جاتی ہے، جس کے نتائج سیریل نمبر کے خلاف ریکارڈ کیے جاتے ہیں۔

آپریٹنگ لفافے کی تصدیق 0°C سے +50°C اور 95% تک نمی کے بغیر گاڑھا ہونے کے کی جاتی ہے۔

ہمارے Yueqing پلانٹ میں ترتیب بنائیں

1. سیل انٹیک - ہر بیچ کو سپلائی کرنے والے کی اعلان کردہ اقدار کے خلاف صلاحیت اور اندرونی مزاحمت کے لیے نمونہ بنایا جاتا ہے۔

2. سیل کی درجہ بندی اور مماثلت — خلیات کو اس طرح ترتیب دیا گیا ہے کہ ہر تار کو ایک تنگ کارکردگی والے بینڈ سے بنایا گیا ہے۔

3. پیک اسمبلی — بس بار ویلڈنگ، BMS وائرنگ اور پیک لیول انسولیشن ٹیسٹنگ۔

4. کیبنٹ فیبریکیشن — شیٹ میٹل کاٹ کر، تشکیل شدہ اور ویلڈیڈ، پھر پری ٹریٹڈ اور پاؤڈر لیپت۔

5. انٹیگریشن — پیک، پی سی ایس، ایئر کنڈیشنگ، فائر سپریشن اور ای ایم ایس انسٹال اور وائرڈ کیبنٹ میں۔

6. کمیشننگ ٹیسٹ - سیل لیول ٹمپریچر اور وولٹیج لاگنگ کے ساتھ 0.5C پر مکمل چارج اور ڈسچارج۔

7. گرڈ سمولیشن — آن گرڈ اور آف گرڈ ٹرانسفر ایک قابل پروگرام AC ذریعہ کے خلاف تصدیق شدہ۔

8. پیکنگ - کابینہ کو ایک مضبوط پیلیٹ میں محفوظ کیا گیا، جھٹکا اشارے لگائے گئے، پھر سمندری مال برداری کے لیے کریٹ کیے گئے۔

کیا 130kW/257kWh صحیح سائز ہے؟

سائزنگ آپ کے لوڈ پروفائل کی پیروی کرتی ہے، آپ کے بلڈنگ ایریا کی نہیں۔ آدھے گھنٹے کے میٹر کے بارہ ماہ کے ڈیٹا کو کھینچیں اور اپنی چوٹیوں کی شکل دیکھیں: بیس لائن سے کتنی اونچائی، اور کتنی دیر تک۔ ایک 130kW/257kWh نظام تقریباً دو گھنٹے تک 130kW تک کی چوٹیوں کا احاطہ کرتا ہے۔

اگر آپ کی چوٹیاں چھوٹی ہیں لیکن اونچی ہیں - بیس منٹ کے لیے 250kW کہیں - آپ کو زیادہ طاقت اور کم توانائی کی ضرورت ہے، اور ایک مختلف ترتیب بہتر ہے۔ اگر وہ سارا دن چلتے ہیں، تو یہ سسٹم جلد خارج ہو جائے گا اور دوپہر میں آپ کو بے نقاب چھوڑ دے گا۔

ٹیرف کے بارے میں بھی ایماندار رہیں۔ جہاں ڈیمانڈ چارجز کم ہوں یا غیر حاضر ہوں، اکیلے چوٹی شیونگ شاذ و نادر ہی ایک معقول مدت کے اندر ادائیگی کرتی ہے۔ اس صورت میں کاروباری معاملہ بیک اپ ویلیو یا سولر سیلف کنزمپشن سے آنا ہوگا، اور ہم آپ کے ارتکاب سے پہلے اسے قائم کرنا چاہیں گے۔

دوسرے سپلائرز سے کیا موازنہ کیا جائے۔

بیان کردہ برقرار رکھنے کی حد کے ساتھ 0.5C پر سائیکل لائف کے لیے پوچھیں۔ درجہ حرارت، شرح اور برقرار رکھنے کے فیصد کے بغیر سائیکل کا اعداد و شمار بے معنی ہے۔

پوچھیں کہ پیک کی سطح پر آگ سے تحفظ کیا شامل ہے، نہ صرف کابینہ کی سطح پر۔ بہت سے اقتباسات صرف ایک کا احاطہ کرتے ہیں۔

پوچھیں کہ آیا بیان کردہ کارکردگی نظام کی سطح پر راؤنڈ ٹرپ ہے یا صرف ڈی سی سائیڈ پر۔ ہمارا 88% زیادہ سے زیادہ 0.5C پر ہے، پورے سسٹم میں ماپا جاتا ہے۔

موجودہ PV انورٹرز اور جنریٹرز کے ساتھ EMS کے انضمام کے بارے میں پوچھیں — ایک غیر مطابقت پذیر EMS کو دوبارہ تیار کرنا بعد میں خود کنٹرولر سے زیادہ خرچ کرتا ہے۔

تجارتی شرائط: معیاری ترتیب کے لیے پیداوار 25-35 کام کے دنوں میں، 5 سالہ وارنٹی، آرڈر پر دستیاب توسیعی کور کے ساتھ۔

2800kg کابینہ کی ترسیل

کابینہ کی پیمائش 1550 × 1268.5 × 2185 ملی میٹر ہے اور اس کا وزن 2800 کلو گرام ہے، لہذا یہ ایک واحد یونٹ کے طور پر ایک مضبوط اسٹیل کے فریم والے پیلیٹ پر بھیجتا ہے جس میں فورک لفٹ یا کرین کے لیے قابل رسائی لفٹنگ پوائنٹس ہوتے ہیں۔

دو الماریاں 20 فٹ کے کنٹینر میں فٹ ہوتی ہیں۔ بریسنگ کے لحاظ سے پانچ سے چھ 40 فٹ اونچے مکعب میں فٹ ہوتے ہیں۔ بیٹریوں کو سمندری مال برداری کے لیے UN3480 خطرناک سامان کے طور پر درجہ بندی کیا گیا ہے — ہم اعلامیہ اور UN38.3 ٹیسٹ رپورٹ اور MSDS کو کاغذی کارروائی کے ساتھ ہینڈل کرتے ہیں۔

شرائط FOB ننگبو یا شنگھائی ہیں، جن میں CIF دستیاب ہے۔ اس وزن اور درجہ بندی میں ایئر فریٹ عملی نہیں ہے۔ خطرناک سامان کی بکنگ کے لیے اضافی وقت کی اجازت دیں، جو عام کارگو کے مقابلے میں عام طور پر سیلنگ شیڈول میں ایک ہفتے کا اضافہ کرتا ہے۔

وارنٹی اور طویل مدتی سروس

پانچ سالہ وارنٹی جس میں بیٹری پیک، پی سی ایس، ای ایم ایس، تھرمل مینجمنٹ اور فائر سپریشن کو ایک مکمل سسٹم کے طور پر شامل کیا گیا ہے۔

اختیاری 4G کے ساتھ CAN، Ethernet یا RS485 پر ریموٹ مانیٹرنگ۔ ہم سیل لیول ڈیٹا کو پڑھ سکتے ہیں اور سسٹم کی صلاحیت کو متاثر کرنے سے پہلے کمزور ماڈیول کی شناخت کر سکتے ہیں۔

سالانہ سروس وزٹ کی سفارش کی جاتی ہے: ایئر فلٹر کی تبدیلی، آگ دبانے کا معائنہ، ٹرمینل ٹارک چیک اور صلاحیت کی تصدیق۔

متبادل پیک 5-7 کام کے دنوں میں اسٹاک اور جہاز میں رکھے جاتے ہیں۔ ایک ناکام پیک پوری کابینہ کو آف لائن لیے بغیر تبدیل کیا جا سکتا ہے۔

آٹھ یا دس سال تک کی توسیعی وارنٹی آرڈر کے وقت دستیاب ہے، جس کی قیمت آپ کے متوقع سائیکلنگ پروفائل کے مقابلے میں ہے۔

تنصیب اور آپریٹنگ غلطیاں

غلط: بغیر کلیئرنس کے دیوار کے ساتھ کابینہ کو بٹھانا۔ دائیں: دستی میں وینٹیلیشن کلیئرنس پر عمل کریں۔ ایئر کولڈ سسٹم ارد گرد کی ہوا میں گرمی کو مسترد کرتے ہیں اور اسے کرنے کے لیے کمرے کی ضرورت ہوتی ہے۔

غلط: ایک ماہ کے بل سے مانگ کی حد مقرر کرنا۔ دائیں: وقفہ ڈیٹا کے بارہ ماہ استعمال کریں۔ موسمی چوٹیاں وہی ہیں جو آپریٹرز کو پکڑتی ہیں۔

غلط: یہ فرض کرنا کہ بیٹری بند ہونے کے دوران پوری سائٹ کا احاطہ کرتی ہے۔ دائیں: اپنے اہم لوڈ سرکٹ کو جان بوجھ کر سائز دیں۔ 130kW کافی ہے لیکن یہ لامحدود نہیں ہے۔

غلط: لاگت بچانے کے لیے سالانہ فلٹر تبدیلی کو چھوڑنا۔ دائیں: محدود ہوا کا بہاؤ سیل کے درجہ حرارت کو بڑھاتا ہے، اور بلند درجہ حرارت صلاحیت کے نقصان کا تیز ترین راستہ ہے۔

غلط: جہاں سیلاب کا خطرہ موجود ہو وہاں انسٹال کرنا۔ دائیں: IP54 دھول اور چھڑکنے سے بچاتا ہے، کھڑے پانی سے نہیں۔ اگر سائٹ پر سیلاب کی کوئی تاریخ ہے تو چبوترے کو بلند کریں۔

آپریٹرز کیا رپورٹ کرتے ہیں۔

برسا، ترکی میں ایک ٹیکسٹائل پلانٹ نے 2025 کے اوائل میں ان میں سے ایک سسٹم کو شروع کیا تاکہ لوم موٹر اسٹارٹ سے مانگ چارجز کا انتظام کیا جا سکے۔ ان کے الیکٹریکل انجینئر نے پہلے پورے بلنگ مہینے میں ڈیمانڈ کی چوٹی میں تقریباً 90kW کی کمی کی اطلاع دی، اور نوٹ کیا کہ EMS نے اپنے لوڈ پیٹرن کے لیے حد کے درست طریقے سے سیٹ ہونے سے پہلے ٹیوننگ میں چند ہفتوں کا وقت لیا۔

نیروبی میں ایک کولڈ سٹوریج آپریٹر نے یہ سسٹم بنیادی طور پر شیونگ کے بجائے بیک اپ کے لیے خریدا۔ ان کی رائے عملی تھی: گرڈ کی بندش جس کا مطلب پہلے منٹوں میں جنریٹر شروع کرنا تھا اب کسی کا دھیان نہیں جاتا ہے، حالانکہ انہوں نے طویل بندش کے بعد ہم سے کم SOC الارم کی حد کو اوپر کی طرف ایڈجسٹ کرنے کو کہا تھا۔

قازقستان میں ایک تجارتی مالک مکان نے ایک دفتر کے احاطے میں دو الماریاں چلاتے ہوئے ایئر کنڈیشنگ کے شور پر تبصرہ کیا - ملحقہ کار پارک میں سنائی دے سکتا ہے، جس کا انہیں اندازہ نہیں تھا۔ ہم نے یونٹ میں ترمیم کرنے کے بجائے ایک تجویز کردہ صوتی اسکرین لے آؤٹ فراہم کیا۔

اکثر پوچھے گئے سوالات

سوال: یہ کب تک 130 کلو واٹ فراہم کر سکتا ہے؟

A: 0.5C پر مکمل چارج ہونے سے تقریباً دو گھنٹے، خارج ہونے کی بیان کردہ گہرائی پر 257kWh قابل استعمال۔

سوال: کیا یہ گرڈ کے بغیر کام کرتا ہے؟

A: جی ہاں، اختیاری STS کے ساتھ آف گرڈ موڈ میں۔ معیاری منتقلی کی صلاحیت 240-500kW ہے؛ بڑا مرضی کے مطابق ہے.

سوال: حقیقی راؤنڈ ٹرپ کی کارکردگی کیا ہے؟

A: نظام کی سطح پر 0.5C پر زیادہ سے زیادہ 88% ماپا جاتا ہے، بشمول تبدیلی اور معاون بوجھ۔

سوال: کیا یہ شمسی توانائی سے براہ راست چارج کر سکتا ہے؟

A: جی ہاں، EMS کے ذریعے، جو PV، بیٹری، گرڈ اور جنریٹر کو مربوط کرتا ہے۔

س: بیٹریاں کب تک چلیں گی؟

A: کم از کم 80% برقرار رکھنے کے ساتھ 0.5C اور 25°C پر 8000 سے زیادہ سائیکل۔ اعلی محیطی درجہ حرارت اس کو کم کرتا ہے۔

سوال: اس کے پاس کون سے سرٹیفیکیشن ہیں؟

A: پیک لیول پر CE اور RoHS، مکمل آلات کے لیے UN38.3 اور MSDS۔

سوال: اسے کس دیکھ بھال کی ضرورت ہے؟

A: سالانہ فلٹر تبدیلی، آگ دبانے کی جانچ، ٹارک کی تصدیق اور صلاحیت کا ٹیسٹ۔ تقریباً آدھا دن فی کابینہ۔

سوال: لیڈ ٹائم کیا ہے؟

A: معیاری ترتیب کے لیے 25-35 کام کے دن؛ اپنی مرضی کے مطابق EMS انضمام یا غیر معیاری وولٹیجز زیادہ وقت لیتے ہیں۔
