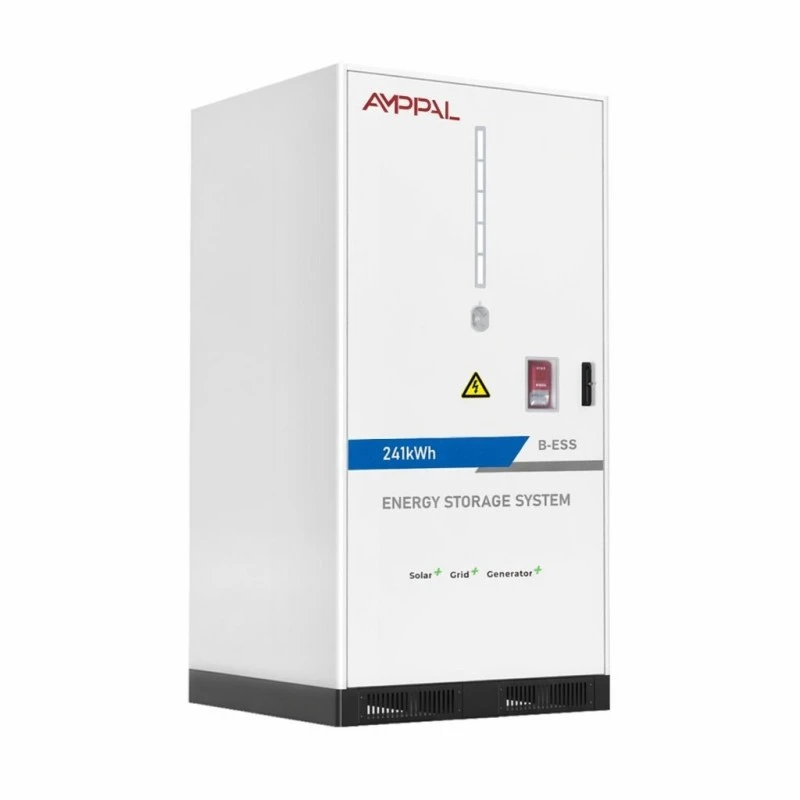

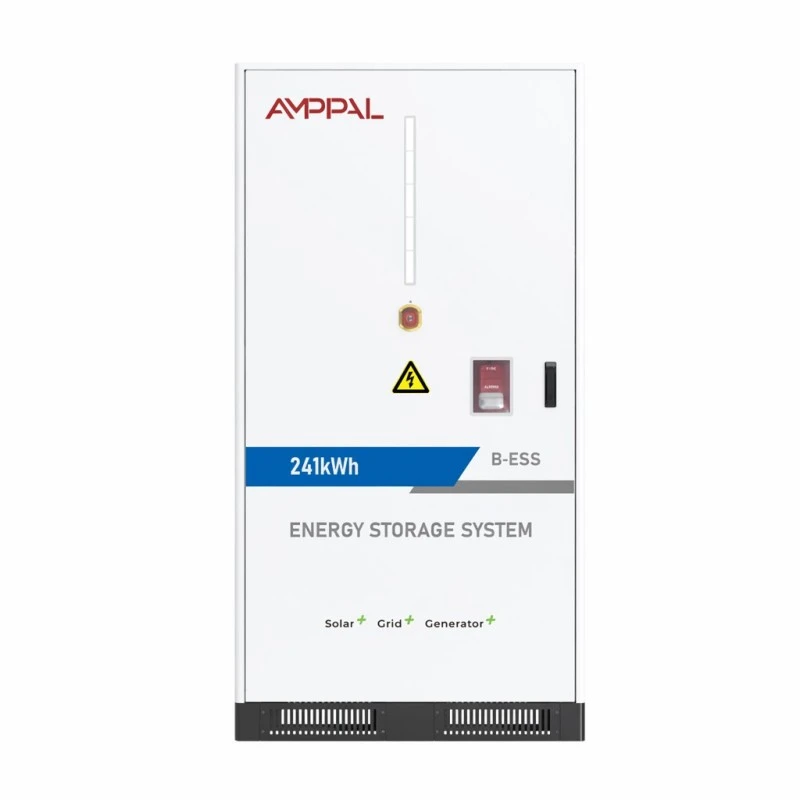

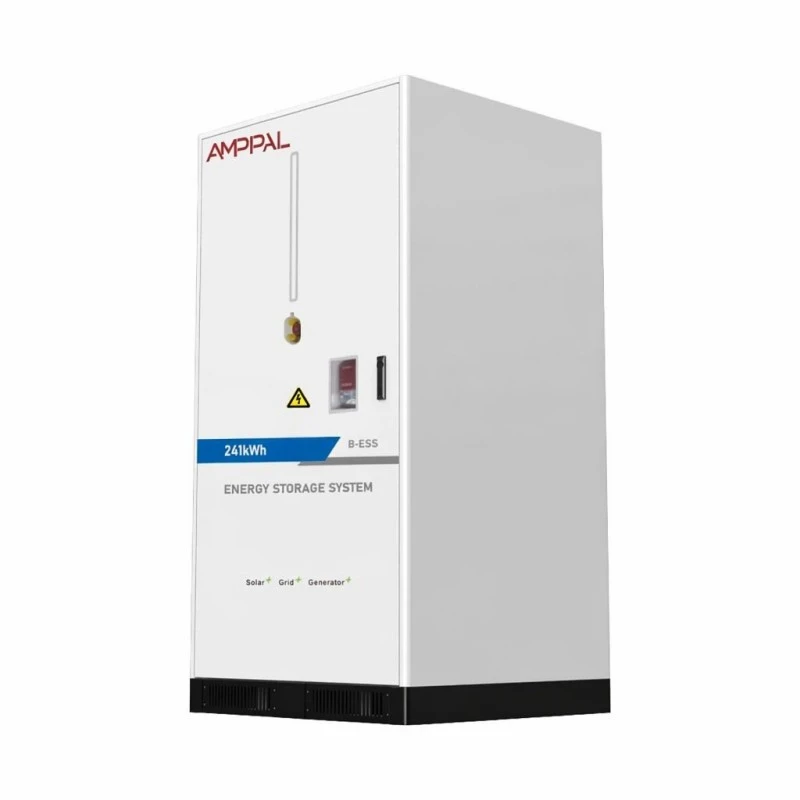

کمرشل مائکرو گرڈز کے لیے 225kWh / 241kWh ماڈیولر بیٹری انرجی سٹوریج سسٹم

بیٹری کلسٹر اسٹوریج سسٹم نہیں ہے۔

یہ 225kWh / 241kWh ماڈیولر بیٹری انرجی سٹوریج سسٹم کمرشل مائیکرو گرڈ جہازوں کے لیے ہے جس کے اندر کوئی انورٹر نہیں ہے۔ کوئی EMS اسکرین نہیں، کوئی گرڈ ٹرمینلز نہیں - یہ DC سائیڈ بیٹری کلسٹر ہے، اور یہ غیر موجودگی بالکل اسی لیے ہے کہ انٹیگریٹرز اسے خریدتے ہیں۔

سسٹم انٹیگریٹر یا ای پی سی اکثر ترجیحی پی سی ایس برانڈ، ایک پلانٹ وسیع EMS، یا ایک کنٹینر پروجیکٹ ہوتا ہے جہاں پاور کنورژن اسٹیج پہلے سے ہی معاہدہ شدہ ہوتا ہے۔ بلٹ ان انورٹر کے ساتھ بیٹری خریدنے کا مطلب ہے دوسرا کنورٹر خریدنا جو آپ استعمال نہیں کر سکتے، اور انضمام کے کام کے لیے ادائیگی کرنا جو فیکٹری پہلے ہی کر چکی ہے۔

225kWh اور 241kWh کلسٹرز CAN، Ethernet یا RS485 پر ایک صاف DC انٹرفیس پیش کرتے ہیں، جس سے آپ اسٹوریج اثاثے کو اپنے پاور کنورژن اور کنٹرول اسٹیک سے منسلک کر سکتے ہیں۔ آپ فن تعمیر کو برقرار رکھیں۔ ہم توانائی فراہم کرتے ہیں.

دو کنفیگریشنز اور وہ کیا میچ کرتے ہیں۔

1P224S پر 225kWh ایک 716.8VDC برائے نام اور 604~806VDC آپریٹنگ ونڈو کے ساتھ؛ 241kWh 1P240S پر 768VDC برائے نام اور 672~864VDC کے ساتھ۔

دونوں 51.2V/314Ah پیک میں LFP 3.2V/314Ah سیل استعمال کرتے ہیں - 225kWh کلسٹر کے لیے 14 پیک، 241kWh کے لیے 15 - اور دونوں 150A معیاری کرنٹ 0.5CP پر ریٹ کرتے ہیں۔

604~806VDC ونڈو 600-800V DC بس کے ارد گرد بنے ہوئے PCS پلیٹ فارم کے لیے موزوں ہے۔ 672~864VDC ونڈو 750-900V کلاس کے مطابق ہے - اس سے پہلے کہ آپ پراجیکٹ کا حوالہ دیں۔

ایک چارج اور ایک ڈسچارج پر 0.5C پر زیادہ سے زیادہ کارکردگی 88% ہے، اس میں معاون شامل ہیں، لہذا آپ کا راؤنڈ ٹرپ ماڈل ایک حقیقی سسٹم نمبر استعمال کرتا ہے۔

سائیکل کی زندگی 0.5C اور 25°C پر کم از کم 80% توانائی برقرار رکھنے کے ساتھ 8000 سے زیادہ مرتبہ بیان کی گئی ہے - وہ نمبر جو آپ کے پے بیک ماڈل کی ضرورت ہے، اس کی شرائط منسلک ہیں۔

انٹیلجنٹ ایئر کولڈ ایئر کنڈیشنگ، ایروسول پلس پرفلووروہیکسانون فائر پروٹیکشن، IP54، اور 2050 کلوگرام 1095*1210*2120mm کیبنٹ میں دونوں قسموں پر۔

تکنیکی وضاحتیں

جو ننگے کلسٹر خریدتا ہے۔

موجودہ PCS لائن کے ساتھ انٹیگریٹرز: کلسٹر اسٹاک اور سپورٹ کے لیے دوسرے انورٹر SKU کے بغیر اپنے کیٹلاگ میں اسٹوریج کا اضافہ کرتا ہے۔

EPCs ایک بیٹری پارٹنر کو متعدد سائٹوں پر معیاری بناتی ہیں - ایک ہی 2050kg کیبنٹ، وہی comms انٹرفیس، ہر جگہ ایک جیسے اسپیئر پارٹس کی فہرست۔

پی وی پلانٹس کو ڈی سی کپلڈ اسٹوریج میں تبدیل کرنے کے منصوبے، جہاں کلسٹر موجودہ انورٹر کی ڈی سی بس پر بیٹھتا ہے اور پرانا انورٹر اپنا کردار برقرار رکھتا ہے۔

کنٹینر پروجیکٹس جہاں کلائنٹ کے ذریعہ PCS الگ سے خریدا جاتا ہے اور بیٹری کو فیکٹری سے ٹیسٹ شدہ، آزادانہ طور پر تصدیق شدہ یونٹ کے طور پر پہنچنا چاہیے۔

کان کنی اور صنعتی سائٹس کے لیے بیک اپ بناتا ہے جہاں کنٹرول فن تعمیر ملکیتی ہوتا ہے اور اس میں صرف ایک DC جزو شامل ہوتا ہے۔

آپ کے پی سی ایس کے ساتھ میچنگ اور اسٹیکنگ

پہلا چیک وولٹیج ہے۔ کلسٹر کی آپریٹنگ ونڈو - 604~806VDC یا 672~864VDC ماڈل پر منحصر ہے - PCS DC ان پٹ رینج کے اندر دونوں سروں پر مارجن کے ساتھ بیٹھنا چاہیے، کیونکہ بیٹری خالی اور مکمل چارج کے درمیان پوری ونڈو کو چلاتی ہے۔

دوسرا چیک مصافحہ ہے۔ کلسٹر CAN، ایتھرنیٹ اور RS485 کو ریموٹ سروس کے لیے 4G اختیاری کے ساتھ معیاری طور پر بولتا ہے۔ آپ کا EMS یا تو ان میں سے ایک بولتا ہے یا پروٹوکول گیٹ وے حاصل کرتا ہے۔ ہم دستاویزات کے پیک کے ساتھ رجسٹر کا نقشہ شائع کرتے ہیں تاکہ آپ کا کنٹرول انجینئر بغیر کسی فیکٹری کال کے SOC، موجودہ حدود اور تحفظ کے الارم کا نقشہ بنا سکے۔

صلاحیت کلسٹرز کو شامل کرنے سے بڑھتی ہے، دوبارہ ریکنگ سے نہیں۔ ایک ہی ماڈل کا دوسرا 241kWh کلسٹر ایک ہی DC بس سے متوازی طور پر جڑتا ہے - مماثل برائے نام وولٹیج شرط ہے - اور سائٹ EMS انہیں دو DC ذرائع کے طور پر جمع کرتی ہے۔ پی سی ایس کے ذریعے طاقت محدود رہتی ہے۔ توانائی کے پیمانے 225 یا 241kWh کے مراحل میں۔

سیفٹی اور سرٹیفیکیشن فائل

آگ سے تحفظ دو مرحلوں پر مشتمل ہے: پیک لیول پر ایروسول، کابینہ والیوم کے لیے پرفلووروہیکسانون - کنفیگریشن بیمہ کنندگان اب کمرشل بیٹریوں پر توقع کرتے ہیں۔

پیک میں CE اور RoHS ہوتے ہیں۔ UN38.3 اور MSDS کے ساتھ سامان بحری جہاز، جو کہ کسٹم اور سائٹ کے بیمہ کنندگان کی دستاویزات کو دیکھنے کے لیے کہتے ہیں۔

DC نیچے اندراج کے ساتھ IP54 انکلوژر، کابینہ کے اندر موجود پیک کمپارٹمنٹ سے برقی غدود کے علاقے کو الگ کرتا ہے۔

ذہین ایئر کولڈ ایئر کنڈیشنگ 14-15 پیک کو سخت درجہ حرارت والے بینڈ میں رکھتا ہے۔ کنٹرولر سیل کے درجہ حرارت کے خلاف پرستاروں کو ماڈیول کرتا ہے۔

آپریٹنگ لفافہ 0°C سے +50°C، 0-95%RH بغیر گاڑھا ہوا، اوپر ڈیریٹنگ کے ساتھ 2000m اونچائی - دستخط کرنے سے پہلے تصدیق کریں کہ آپ کی سائٹ اس کے اندر ہے۔

ہر کلسٹر پیک لیول لاگنگ کے ساتھ ایک مکمل 0.5CP فیکٹری سائیکلنگ ٹیسٹ مکمل کرتا ہے، اور قبولیت کی رپورٹ یونٹ کے ساتھ بھیجی جاتی ہے۔

Yueqing میں کلسٹر کو کیسے جمع کیا جاتا ہے۔

1. سیل انٹیک — 314Ah LFP سیلز کو تعمیر شروع ہونے سے پہلے صلاحیت اور اندرونی مزاحمت کے لیے نمونہ بنایا جاتا ہے۔

2. پیک اسمبلی — 51.2V/314Ah پیک ویلڈڈ، وائرڈ اور پیک BMS کے ساتھ لگائے جاتے ہیں، پھر موصلیت کا تجربہ کیا جاتا ہے۔

3. کیبنٹ فیبریکیشن - شیٹ اسٹیل CNC کٹ، جھکا، ویلڈیڈ اور سنکنرن تحفظ کے ساتھ پاؤڈر لیپت ہے۔

4. ریکنگ — پیک 1P224S یا 1P240S سٹرنگ میں نصب کیے جاتے ہیں جس میں DC بس کو ٹارک اور چیک کیا جاتا ہے۔

5. تھرمل اور فائر فٹ آؤٹ — ایئر کنڈیشنر، ڈکٹنگ، ایروسول جنریٹر اور پرفلوروہیکسانون سسٹم نصب اور ٹیسٹ کیا گیا ہے۔

6. کنٹرول وائرنگ - کلسٹر کنٹرولر، comms گیٹ ویز اور DC باٹم انٹری گلینڈ ختم اور تصدیق شدہ ہیں۔

7. قبولیت ٹیسٹ - 0.5CP چارج اور ڈسچارج پیک لیول وولٹیج کے ساتھ اور درجہ حرارت سیریل نمبر کے خلاف لاگ ان ہوتا ہے۔

8. پیکنگ - 2050 کلو گرام کی کابینہ کو ایک مضبوط پیلیٹ میں محفوظ کیا گیا ہے، شاک انڈیکیٹرز لگائے گئے ہیں، اور مال برداری کے لیے کریٹ کیے گئے ہیں۔

کون سا کلسٹر، اور کتنے؟

پہلے اپنی PCS وولٹیج ونڈو کے ذریعے ماڈل کا انتخاب کریں اور اپنی توانائی کا ہدف دوسرا۔ 750-900V DC بس 241kWh کلسٹر (672~864VDC) کی طرف اشارہ کرتی ہے؛ 600-800V بس 225kWh یونٹ (604~806VDC) کی طرف اشارہ کرتی ہے۔ وولٹیج کے مماثل ہونے پر مجبور کرنے کا مطلب ہے بیٹری یا انورٹر کو ختم کرنا، اور دونوں ہی ادائیگی کو نقصان پہنچاتے ہیں۔

پھر ڈسپیچ ونڈو کے خلاف کلسٹروں کو شمار کریں: ہر 225kWh کلسٹر بس میں 150A معیار فراہم کرتا ہے، لہذا دو گھنٹے کی ونڈو میں مفید توانائی وہی ہے جسے PCS تبدیل کرتا ہے، نام کی تختی نہیں۔

خریداری کی شکل کے بارے میں ایماندار رہیں۔ اگر آپ کے پروجیکٹ میں ابھی تک کوئی PCS اور کوئی EMS نہیں ہے، تو ایک ننگا کلسٹر غلط نقطہ آغاز ہے - اسی فیکٹری رینج سے ایک مربوط کابینہ یا کنٹینر تیزی سے کام کرنے تک پہنچ جائے گا۔ یہ کلسٹر ان خریداروں کے لیے ہے جو پہلے ہی باقی اسٹیک کے مالک ہیں۔

کلسٹر اقتباس میں ڈالنے کے لیے سوالات

وولٹیج ونڈو کے لیے پوچھیں، نہ صرف برائے نام۔ اگر آپ کا PCS 850V پر کلپ کرتا ہے اور پیک 864V پر چارج کرتا ہے تو '768V' کے طور پر حوالہ دیا گیا کلسٹر اب بھی بیکار ہو سکتا ہے۔

پوچھیں کہ آیا comms نقشے کے جہازوں کو یونٹ کے ساتھ رجسٹر کرتے ہیں یا NDA کے جائزے کے بعد - ہمارا دستاویزی پیک میں ہے۔

پوچھیں کہ آگ سے حفاظت کیسے کی جاتی ہے: ایروسول اور پرفلووروہیکسانون دونوں یہاں موجود ہیں۔ سنگل ایجنٹ کا حوالہ آپ کی انشورنس فائل کو تبدیل کرتا ہے۔

پوچھیں کہ کیا سائیکل کے دعوے میں شرح، درجہ حرارت اور برقرار رکھنے کا ذکر ہے - '8000 سائیکل' بغیر شرائط کے کوئی وضاحت نہیں ہے۔

تجارتی شرائط: معیاری کلسٹرز کے لیے 25-35 کام کے دن، پانچ سالہ وارنٹی، پروٹوٹائپ انضمام کے کام کے لیے MOQ ایک یونٹ۔

2050kg کلسٹر کی ترسیل

کابینہ کی پیمائش 1095*1210*2120mm ہے اور دونوں قسموں پر اس کا وزن 2050kg ہے، اس لیے یہ فورک لفٹ جیبوں اور کرین کے لیے لفٹنگ پوائنٹس کے ساتھ مضبوط پیلیٹ پر حرکت کرتا ہے جہاں سائٹ کو ضرورت ہوتی ہے۔

بیٹری انسٹال ہونے کے ساتھ، کھیپ UN3480 خطرناک سامان ہے: ہم UN38.3 رپورٹ اور MSDS تیار کرتے ہیں، اور آپ کو DG بکنگ کے لیڈ ٹائم کا تقریباً ایک ہفتہ شامل کرنا چاہیے۔

شرائط FOB ننگبو یا شنگھائی درخواست پر CIF کے ساتھ ہیں۔ ایک کلسٹر فی ٹرک کمپارٹمنٹ روڈ فریٹ کے لیے عملی بوجھ ہے۔ اگر راستہ اجازت دیتا ہے تو دو 20 فٹ کے کنٹینر کو بریسنگ کے ساتھ فٹ کریں۔

خدمت اور صلاحیت کا عزم

پیک، ایئر کنڈیشنگ، فائر سسٹم اور کلسٹر کنٹرولر پر ایک ڈیلیور شدہ یونٹ کے طور پر پانچ سال کی وارنٹی۔

بیان کردہ 0.5C سائیکلنگ کے تحت 80% پر صلاحیت برقرار رکھنے کی ضمانت دی گئی ہے، جو فیکٹری قبولیت لاگ کے خلاف بینچ مارک ہے۔

پیک فیلڈ میں تبدیل کیے جا سکتے ہیں: ایک کمزور پیک کو گھنٹوں میں تبدیل کر دیا جاتا ہے اور باقی سٹرنگ کو چھوا نہیں جاتا ہے، اور BMS دوبارہ شروع ہونے پر دوبارہ بیلنس کرتا ہے۔

CAN/Eth/RS485 (4G اختیاری) پر ریموٹ تشخیص ہمارے انجینئرز کو پیک لیول ڈیٹا اور فلیگ ڈرفٹ کو سائٹ انرجی رپورٹس میں ظاہر ہونے سے پہلے پڑھنے دیتے ہیں۔

سالانہ سروس فلٹر کی صفائی، فائر پریشر کی جانچ، ٹارک کی تصدیق اور صلاحیت کو چلانے کا احاطہ کرتی ہے۔ اسپیئر پیک 5-7 کام کے دنوں کے اندر اندر جہاز.

انضمام کی غلطیاں ہم بار بار دیکھتے ہیں۔

غلط: کلسٹر کو ایک PCS پر وائرنگ کرنا جس کی DC ونڈو بیٹری کی حد کو بمشکل اوورلیپ کرتی ہے۔ دائیں: تصدیق کریں 604~806VDC یا 672~864VDC دونوں سروں پر مارجن کے ساتھ PCS ونڈو کے اندر بیٹھا ہے۔

غلط: ایک بس میں 225kWh اور 241kWh کلسٹرز کو ملانا۔ دائیں: متوازی اکائیاں ایک ہی ماڈل کی ہونی چاہئیں تاکہ برائے نام وولٹیج ایک ساتھ ہوں۔

غلط: DC کے نیچے اندراج غدود کو پانی کے بہاؤ کے لیے قابل رسائی چھوڑنا۔ دائیں: تنصیب کے وقت غدود کو سیل کریں اور پلنتھ ایریا کو صاف رکھیں۔

غلط: IP54 فرض کرنے کا مطلب ہے کہیں بھی بیرونی نمائش۔ دائیں: یہ دھول اور چھڑکاؤ کو برداشت کرتا ہے، کھڑا پانی نہیں - جھرمٹ کو سیلاب زدہ زمین سے دور رکھیں۔

غلط: توانائی پیدا کرنے سے پہلے comms میپ ٹیسٹ کو چھوڑنا۔ دائیں: بس سے کلسٹر منسلک ہونے سے پہلے اپنے EMS کے ساتھ بینچ لیول CAN/RS485 ہینڈ شیک چلائیں۔

انٹیگریٹرز کیا رپورٹ کرتے ہیں۔

دبئی میں ایک سسٹم انٹیگریٹر نے 2025 کے اوائل میں ایک ہوٹل پروجیکٹ کے لیے 241kWh کلسٹر کو 500kW PCS کے ساتھ جوڑا۔ ان کے لیڈ انجینئر نے کہا کہ CAN رجسٹر کا نقشہ انھیں ایک دوپہر میں EMS میپنگ مکمل کرنے دیتا ہے، اور فیکٹری ٹیسٹ رپورٹ نے مقامی اتھارٹی کے دستاویز کا جائزہ سیدھا سا بنا دیا - حالانکہ ان کی ٹیل DC پریکٹس کے مقابلے میں شارٹ junction کے قابل تھی۔ باکس

کیپ ٹاؤن میں ایک EPC تین ریٹیل سائٹس پر 225kWh کلسٹر پر معیاری ہے۔ ان کی پروکیورمنٹ لیڈ نے یکساں 2050kg کابینہ اور عام اسپیئر پارٹس کی فہرست میں آسان سائٹ لاجسٹکس کو نوٹ کیا، جبکہ ان کے کمیشن کرنے والے عملے نے شکایت کی کہ ایئر کنڈیشنر کا سروس ایکسیس پینل اس طرف بیٹھا ہے جو ان کی ترجیحی ترتیب میں دیوار کی طرف ہے۔

میڈیلن، کولمبیا میں کان کنی کا ایک ٹھیکیدار ڈیزل ہائبرڈ سسٹم کے پیچھے ایک DC بس پر 241kWh کے دو کلسٹر چلاتا ہے۔ ان کے کنٹرول انجینئر نے متوازی کنفیگریشن کی تصدیق کی جو SOC سے مماثل ہے جیسا کہ اشتہار دیا گیا ہے، اور ایک طویل وائی فائی اینٹینا آپشن کے لیے کہا ہے تاکہ کلسٹر کی تشخیص بغیر کیبل کے کنٹرول روم تک پہنچ جائے۔

جوابات انٹیگریٹرز دستخط کرنے سے پہلے پوچھتے ہیں۔

سوال: کیا پی سی ایس شامل ہے؟

A: نہیں - یہ ڈی سی سائیڈ بیٹری کلسٹر ہے۔ یہ CAN، ایتھرنیٹ یا RS485 (4G اختیاری) پر آپ کے PCS/EMS کو دے دیتا ہے۔

سوال: یہ کون سے پی سی ایس وولٹیجز سے ملتا ہے؟

A: 225kWh کلسٹر 604~806VDC پر پھیلا ہوا ہے۔ 241kWh 672~864VDC پر پھیلا ہوا ہے۔ رینج کے خلاف اپنی پی سی ایس ڈی سی ونڈو کو چیک کریں۔

سوال: کیا میں متوازی طور پر دو کلسٹر چلا سکتا ہوں؟

A: ہاں، ایک ہی DC بس پر ایک ہی ماڈل کے کلسٹرز، مماثل برائے نام وولٹیج، سائٹ EMS کے ذریعے جمع کیے گئے ہیں۔

سوال: معیاری کرنٹ کیا ہے؟

A: 0.5CP کی شرح پر 150A فی کلسٹر؛ پی سی ایس طاقت کی وضاحت کرتا ہے، کلسٹر توانائی کی وضاحت کرتا ہے۔

سوال: راؤنڈ ٹرپ کی کارکردگی کیا ہے؟

A: ایک چارج اور ایک ڈسچارج پر 0.5C پر زیادہ سے زیادہ 88%، معاون شامل ہیں۔

سوال: خلیات کب تک چلیں گے؟

A: کم از کم 80% برقرار رکھنے کے ساتھ 0.5C اور 25°C پر 8000 سے زیادہ سائیکل؛ اعلی محیطی درجہ حرارت اسے مختصر کر دیتا ہے۔

سوال: کیا یہ تھرڈ پارٹی EMS کے ساتھ کام کرتا ہے؟

A: جی ہاں - رجسٹر کا نقشہ دستاویزات کے پیک کا حصہ ہے، لہذا آپ کا انجینئر بغیر کسی فیکٹری کال کے ضم کر سکتا ہے۔

سوال: لیڈ ٹائم کیا ہے؟

A: معیاری کلسٹرز کے لیے 25-35 کام کے دنوں کے علاوہ خطرناک سامان کی اصل بکنگ کا تقریباً ایک ہفتہ۔
