کمرشل اور سولر ایپلی کیشنز کے لیے 20–50kW آل ان ون بیٹری انرجی سٹوریج سسٹم

تین پروکیورمنٹ لسٹوں کے بجائے ایک کابینہ

سولر پلس سٹوریج پروجیکٹ کا مطلب عام طور پر تین دکانداروں سے ہوتا ہے: ایک PV انورٹر، ایک بیٹری ریک اور ایک کنٹرولر جو دونوں سے بات کرتا ہے۔ ہر ایک کی اپنی وارنٹی ہے، اس کا اپنا کمیشننگ انجینئر اور اس کا اپنا الزامی کھیل ہے جب سسٹم کم کارکردگی کا مظاہرہ کرتا ہے۔ کمرشل اور سولر ایپلی کیشنز کے لیے یہ 20–50kW آل ان ون بیٹری انرجی سٹوریج سسٹم تینوں کو ایک ہی ڈیلیوری میں سمیٹ دیتا ہے۔

انورٹر اسٹیج 2/4 MPPT ٹریکرز پر آپ کی چھت کی صف (30kW ماڈل پر 39kW، 50kW ماڈل پر 65kW) سے 26kW تک DC قبول کرتا ہے، لہذا بیٹری الگ ہائبرڈ انورٹر یا اضافی سٹرنگ باکس کے بغیر شمسی توانائی سے چارج ہوتی ہے۔

اس کے اندر ایک 51.2kWh LFP بیٹری ہے جو پانچ 10.24kWh پیک سے بنائی گئی ہے، اس کے علاوہ مقامی کنٹرول منطق جو خود استعمال، استعمال کے وقت کی شفٹنگ اور اسی اسکرین سے گرڈ بیک اپ کو چلاتی ہے۔ ایسی سائٹ کے لیے جو صرف شمسی توانائی سے خود استعمال کے علاوہ بندش کا احاطہ چاہتی ہے، یہ آرڈر سے برآمد کرنے کا مختصر ترین راستہ ہے۔

سولر ان پٹ کی درجہ بندی کیوں اہمیت رکھتی ہے۔

20kW ماڈل پر 26kW زیادہ سے زیادہ PV ان پٹ سرنی کو انورٹر کی درجہ بندی سے تجاوز کرنے دیتا ہے۔ MPPT دن کے وقت کی پیداوار کو کاٹنے کے بجائے سرپلس کو روکتا ہے۔

2/4 MPPT طریقے: معیاری کے طور پر دو ٹریکر، چار جہاں آپ کی چھت مختلف ایزیمتھس کا سامنا کرتی ہے — ایک سایہ دار سائیڈ دوسرے کو نہیں روکتا۔

ریٹیڈ گرڈ وولٹیج 50/60Hz ±5Hz رواداری کے ساتھ 380V AC ہے، لہذا وہی کیبنٹ بغیر کسی فیکٹری ویرینٹ کے 50Hz اور 60Hz مارکیٹوں میں کام کرتا ہے۔

97% زیادہ سے زیادہ کارکردگی اور 90% خارج ہونے والی گہرائی پر، ہر شمسی کلو واٹ گھنٹے کا زیادہ حصہ تبدیلی میں ضائع ہونے کے بجائے بوجھ تک پہنچ جاتا ہے۔

CAN/RS485/WiFi پر مواصلات ایک علیحدہ گیٹ وے خریدے بغیر مقامی نگرانی، انورٹر ہینڈ شیکس اور ریموٹ ریڈ آؤٹ کا احاطہ کرتا ہے۔

AC باٹم انٹری، تھری فیز فور وائر (3L+N+PE)، پلنتھ کے اندر کیبل روٹنگ کو برقرار رکھتی ہے اور مین سوئچ بورڈ تک رن کو مختصر کرتی ہے۔

تکنیکی وضاحتیں

جہاں ایک 20-50kW کابینہ اپنے کیپ سے کماتی ہے۔

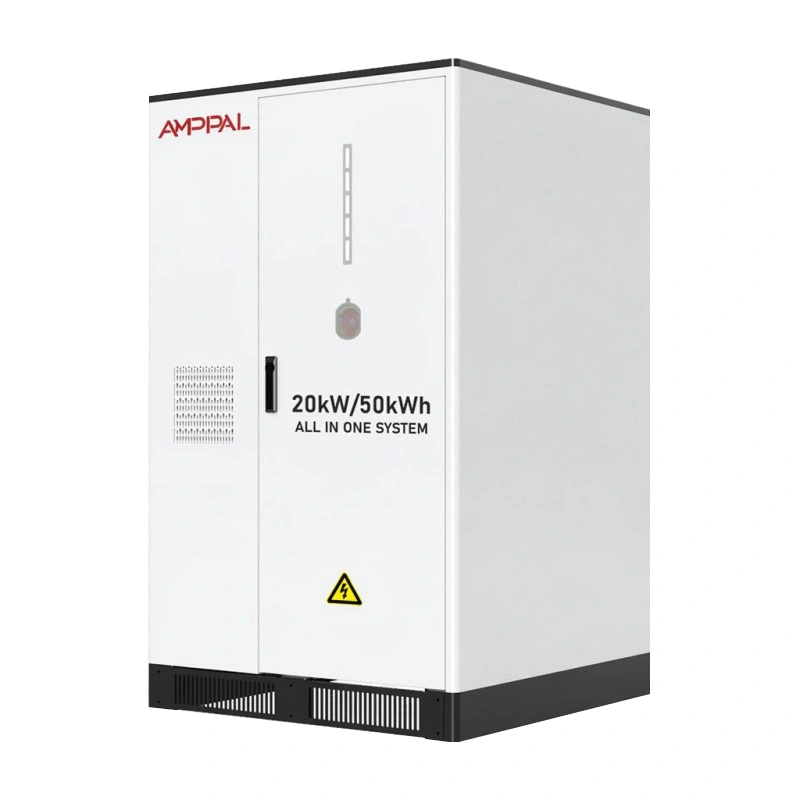

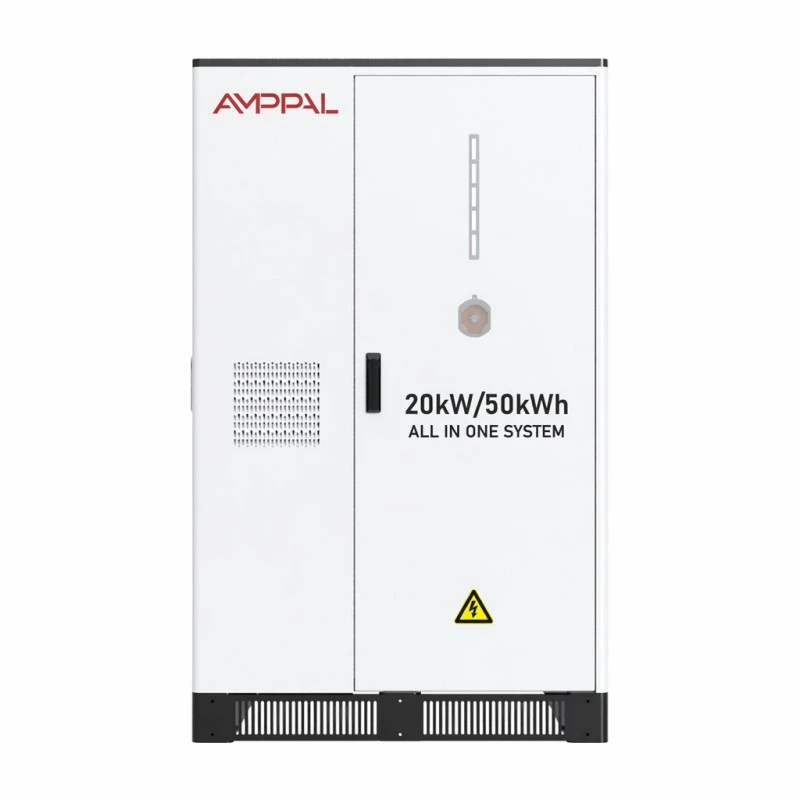

چھت پر شمسی اور دوپہر کی پیداوار کی چوٹیوں والی چھوٹی فیکٹریاں: 20kW/51.2kWh ماڈل تقریباً ڈھائی گھنٹے کے لیے 20kW کی طلب میں اضافے کا احاطہ کرتا ہے۔

ہوٹل اور گیسٹ ہاؤسز استعمال کے وقت کے ٹیرف کے خلاف ایئر کنڈیشنگ چلا رہے ہیں: رات بھر چارج کریں، کولنگ ونڈو کے ذریعے خارج کریں۔

وقفے وقفے سے گرڈ کوالٹی کے ساتھ زرعی پروسیسنگ سائٹس - کابینہ بیرونی EMS سافٹ ویئر کے بغیر مقامی کنٹرول پر وولٹیج کی کمی کے ذریعے سواری کرتی ہے۔

ریٹیل چینز اور ورکشاپس جو لیز پر جگہ: ایک کابینہ کو بیٹری کے لیے مخصوص کمرے کی ضرورت نہیں، صرف ایک فلیٹ کنکریٹ پیڈ اور کیبل تک رسائی۔

معمولی چارج بوجھ کے ساتھ EV فورکورٹس: ٹرانسفارمر کو اپ گریڈ کیے بغیر کمزور گرڈ کنکشن سے 2-4 سست چارجرز بفر کریں۔

ہائبرڈ ٹوپولوجی ایک دن کیسے چلتی ہے۔

صبح کے وقت ایم پی پی ٹی ٹریکرز پہلے عمارت کے بوجھ میں شمسی توانائی ڈالتے ہیں۔ اضافی اس وقت تک بیٹری میں چلا جاتا ہے جب تک کہ یہ پروگرام شدہ SOC کی حد تک نہیں پہنچ جاتا، عام طور پر 90-100% آپ کے ٹیرف پلان پر منحصر ہوتا ہے۔

جب لوڈ سولر پلس بیٹری سے زیادہ ہو جاتا ہے تو گرڈ بیلنس کو بغیر کسی رکاوٹ کے احاطہ کرتا ہے - ایک تبادلوں کا مرحلہ، نہ کہ دو خانے بس پر گفت و شنید کرتے ہیں۔

رات کے وقت بیٹری زیادہ ٹیرف کے اوقات میں خارج ہوتی ہے اور EMS گرڈ بیک اپ کے لیے فلور SOC محفوظ رکھتا ہے۔ چونکہ مقامی کنٹرولر شیڈول رکھتا ہے، اس لیے گمشدہ انٹرنیٹ کنکشن تبدیلی کی منطق کو نہیں روکتا - یہ صرف ریموٹ ڈیش بورڈ کو روکتا ہے۔

سیفٹی فائل میں کیا شامل ہے۔

آگ سے تحفظ PACK کی سطح پر ایروسول ہے اور کابینہ کی سطح پر دوبارہ ایروسول — دو آزاد مراحل جن کا مقصد دو مختلف مقامات پر تھرمل واقعہ شروع ہو سکتا ہے۔

LFP 3.2V/100Ah سیل پیک لیول پر CE اور RoHS لے جاتے ہیں، اور کسٹم اور انشورنس کے لیے UN38.3 اور MSDS دستاویزات کے ساتھ مکمل سامان جہاز۔

ذہین ایئر کولنگ پانچ پیک کو ایک تنگ درجہ حرارت بینڈ کے اندر رکھتی ہے۔ سارا دن پوری رفتار سے چلنے کے بجائے پنکھے کا وکر سیل کے درجہ حرارت کی پیروی کرتا ہے۔

IP54 انکلوژر آؤٹ ڈور کینوپی پوزیشنز اور ڈھکے ہوئے پلانٹ رومز کے مطابق ہے۔ الیکٹریکل بے کو کیبنٹ کے اندر بیٹری کی خلیج سے الگ کیا جاتا ہے۔

سائیکل کی زندگی 6000 بار 0.5C اور 25°C پر کم از کم 80% توانائی برقرار رکھنے کے ساتھ بیان کی گئی ہے — ایک مکمل سائیکل فی کام کے دن کی حد تک پہنچنے سے تقریباً بیس سال پہلے ہے۔

محیطی کھڑکی 0°C سے +50°C ہے 0-95%RH نمی اور 2000m اونچائی کے ساتھ (اوپر ڈیریٹڈ)؛ زیادہ تر غیر گرم پودوں کے کمرے اس کے اندر بیٹھتے ہیں۔

Yueqing میں 850kg کابینہ کیسے بنتی ہے۔

1. سیل انٹیک — آنے والے LFP سیلز کو کسی بھی پیک اسمبلی کے شروع ہونے سے پہلے صلاحیت اور اندرونی مزاحمت کے لیے بیچ کے نمونے لیے جاتے ہیں۔

2. پیک اسمبلی — 102.4V/10.24kWh پیک کو BMS نصب پیک کے ساتھ ویلڈیڈ، وائرڈ اور موصلیت کا ٹیسٹ کیا جاتا ہے۔

3. کیبنٹ فیبریکیشن — اسٹیل شیٹ CNC کٹ، جھکی ہوئی اور ویلڈڈ ہوتی ہے، پھر چارجنگ پروڈکٹس کے لیے استعمال ہونے والی اسی لائن پر پری ٹریٹڈ اور پاؤڈر لیپت ہوتی ہے۔

4. انورٹر انٹیگریشن - PV سٹیج، بیٹری DC سٹیج اور AC ٹرمینلز ایک بس میں مقامی کنٹرولر کے ساتھ وائرڈ ہوتے ہیں۔

5. فائر اور تھرمل فٹ آؤٹ — ایروسول جنریٹر، ایئر ڈکٹ اور درجہ حرارت کے سینسر نصب کیے جاتے ہیں اور فعال طور پر چیک کیے جاتے ہیں۔

6. کمیشننگ رن - ہر کابینہ پیک لیول وولٹیج اور درجہ حرارت لاگ ان کے ساتھ مکمل 0.5C چارج اور ڈسچارج مکمل کرتی ہے۔

7. گرڈ سمولیشن — آن گرڈ اور آف گرڈ ٹرانزیشنز ریلیز سے پہلے قابل پروگرام AC سورس کے خلاف تصدیق شدہ ہیں۔

8. پیکنگ - کیبنٹ کو جھٹکے کے اشارے کے ساتھ ایک مضبوط پیلیٹ سے باندھا جاتا ہے، لپیٹ کر کنٹینر لوڈ کرنے کے لیے تیار کیا جاتا ہے۔

20، 30 اور 50 کلو واٹ کے درمیان چننا

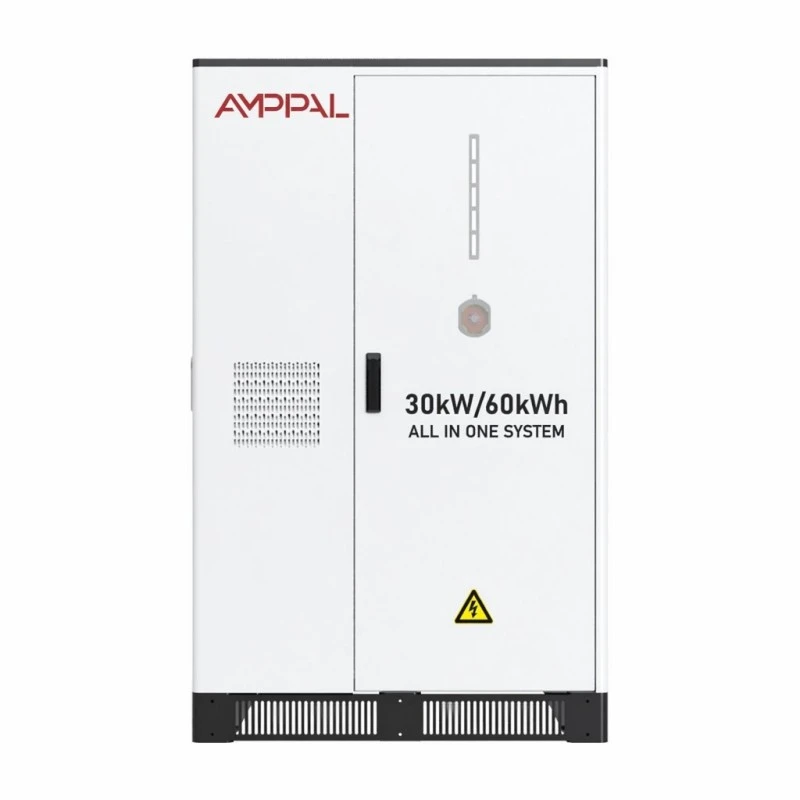

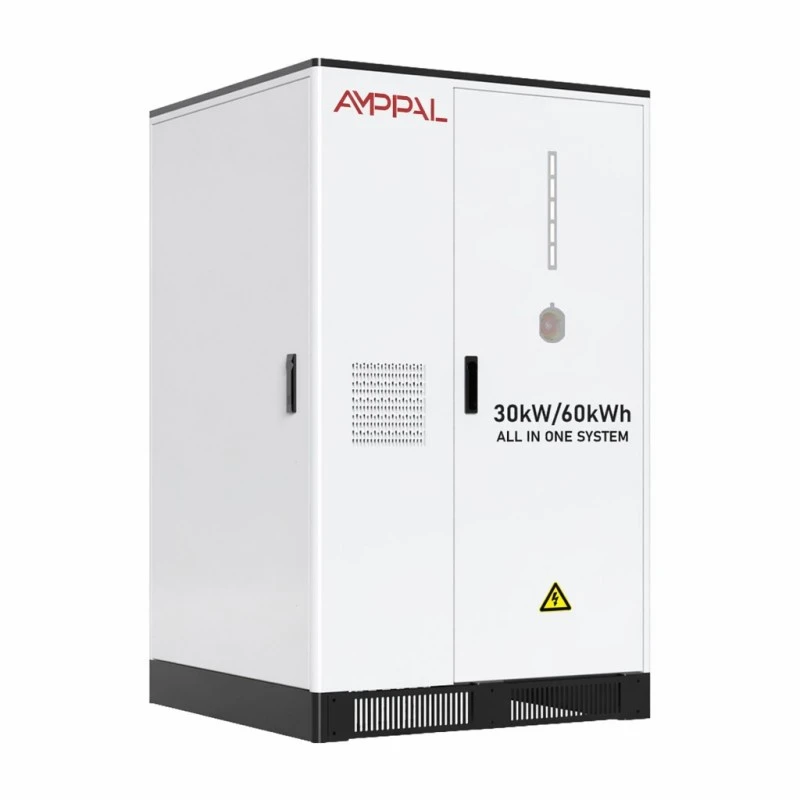

ماڈل کو اپنے بدترین کیس کی درآمد سے جوڑیں، نہ کہ آپ کی اوسط سے۔ آدھے گھنٹے کی مانگ کی پیمائش کریں جو درحقیقت آپ کا بل چلاتا ہے: 20kW ماڈل بیٹری سے 20kW تک کا بوجھ اٹھاتا ہے، 30kW ماڈل 30kW، اور 50kW ماڈل 50kW۔ توانائی مندرجہ ذیل ہے: بالترتیب 51.2، 61.44 اور 107kWh۔

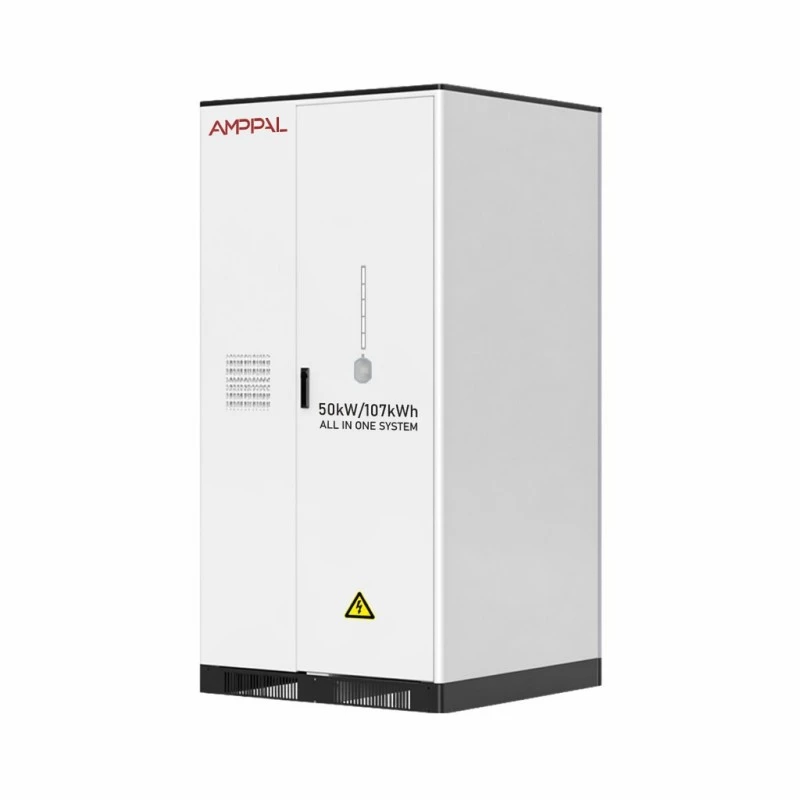

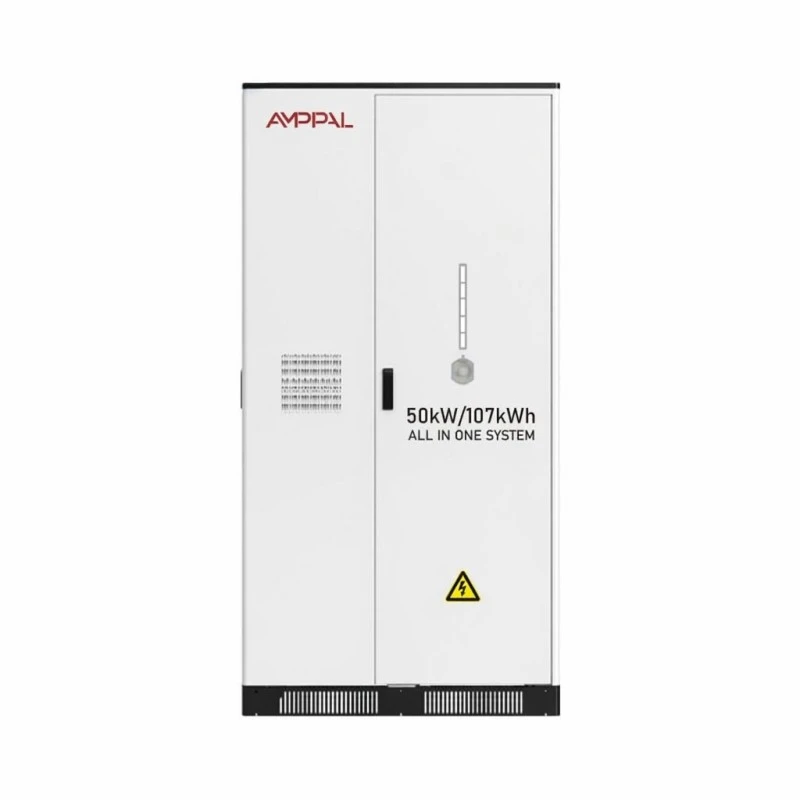

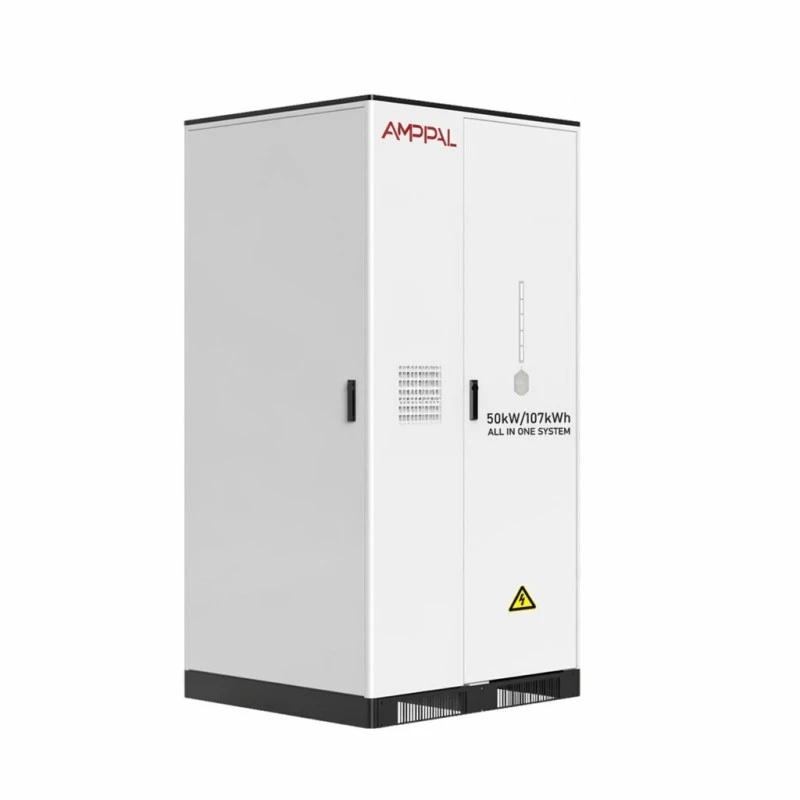

50kW کیبنٹ جسمانی طور پر مختلف ہے — 1100*1205*2200mm اور 1200kg کے مقابلے میں 1000*1106*1640mm اور 850kg چھوٹے دو کے لیے — لہٰذا کمٹ کرنے سے پہلے اپنے دروازے کی چوڑائی، فرش لوڈنگ اور کرین تک رسائی کو چیک کریں۔

اگر آپ کی سائٹ پر کوئی گرڈ درآمدی مسئلہ نہیں ہے اور استعمال کے وقت کا پھیلاؤ نہیں ہے، تو یہ کابینہ غلط خرچ ہونے کا امکان ہے۔ یہ خود استعمال اور ٹیرف کی تبدیلی کے ذریعے ادائیگی کرتا ہے۔ ان کے بغیر، بیٹری ایک کھڑی اثاثہ ہے۔ آپ کا آرڈر لینے سے پہلے ہم آپ کو بتا دیں گے۔

سپلائی کرنے والوں کے درمیان قیمتوں کا موازنہ کرنا

پوچھیں کہ آیا حوالہ کردہ کارکردگی سسٹم لیول ہے یا صرف انورٹر۔ ہمارا زیادہ سے زیادہ 97% ہے، جس کی پیمائش کیبنٹ باؤنڈری پر ہوتی ہے بشمول معاون بوجھ۔

پوچھیں کہ کیا آگ سے تحفظ پیک لیول اور کیبنٹ لیول دونوں کا احاطہ کرتا ہے — کیبنٹ ایروسول کے ساتھ ایک اقتباس صرف پیک کو غیر محفوظ چھوڑتا ہے۔

پوچھیں کہ MPPT ان پٹ کی حد کیا ہے؛ ایک '20kW ہائبرڈ' جو صرف 15kW PV کو قبول کرتا ہے آپ کو بعد میں دوسرا انورٹر خریدنے پر مجبور کرتا ہے۔

EMS کے بارے میں پوچھیں: کیا مقامی کنٹرولر بادل کے بغیر چل سکتا ہے؟ ہمارا کام کرتا ہے، جو فلیکی کنیکٹیویٹی والی مارکیٹوں میں اہمیت رکھتا ہے۔

تجارتی شرائط: معیاری ماڈلز کے لیے 25-35 کام کے دن، مکمل کابینہ پر پانچ سال کی وارنٹی، تشخیصی آرڈرز کے لیے ایک یونٹ کا MOQ۔

ایک ٹکڑا کیبنٹ بھیجنا

20kW اور 30kW ماڈلز 1000*1106*1640mm ہیں اور وزن 850-950kg ہے۔ 50kW ماڈل 1200kg پر 1100*1205*2200mm ہے۔ ہر بحری جہاز فورک لفٹ جیبوں کے ساتھ مضبوط اسٹیل پیلیٹ پر، منزل پر ٹیل لفٹ ٹرک کے لیے تیار ہے۔

ایک یونٹ 20 فٹ کنٹینر کا تقریباً ایک تہائی لیتا ہے۔ دو بریسنگ کے ساتھ آرام سے فٹ ہوتے ہیں۔ چونکہ بیٹری انسٹال ہے، اس لیے شپمنٹ کو UN3480 خطرناک سامان کی درجہ بندی کی جاتی ہے — ہم UN38.3 رپورٹ اور MSDS تیار کرتے ہیں، اور آپ کو بندرگاہ پر خطرناک سامان کی بکنگ کے لیے تقریباً ایک ہفتے کا اضافی بجٹ دینا چاہیے۔

شرائط FOB ننگبو یا شنگھائی معیاری ہیں، درخواست پر دستیاب CIF۔ سنگل یونٹ ایئر فریٹ کے لیے، وزن اور بیٹری کی کلاس اسے غیر اقتصادی بناتی ہے۔ سمندری یا زمینی مال برداری عملی راستہ ہے۔

وارنٹی، انحطاط اور پیک سویپس

مکمل کابینہ پر پانچ سال کی وارنٹی — پیک، انورٹر اسٹیج، تھرمل پنکھے اور مقامی کنٹرولر — نہ صرف بیٹری۔

عام 0.5C سائیکلنگ کے تحت پہلے پانچ سالوں میں کم از کم 80% شرح شدہ توانائی رکھنے کی صلاحیت کی ضمانت ہے۔ اس سے آگے کی تنزلی اسی شرائط کے تحت آتی ہے۔

پیک بدلے جانے والے ماڈیولز ہیں: ایک ناکام پیک پوری کابینہ کو واپس کیے بغیر گھنٹوں میں تبدیل ہو جاتا ہے، اور BMS دوبارہ شروع ہونے پر خود بخود دوبارہ بیلنس ہو جاتا ہے۔

سالانہ سروس فلٹر کی صفائی، ٹرمینل ٹارک چیک، پنکھے کا معائنہ اور صلاحیت کی تصدیق کا احاطہ کرتی ہے۔ ہماری ریموٹ تشخیص پہلے کمزور پیک کو جھنڈا دے سکتی ہے۔

اسپیئر پیک اور کنٹرول بورڈ 5-7 کام کے دنوں میں اسٹاک اور جہاز میں رکھے جاتے ہیں۔ آٹھ یا دس سال کی توسیعی وارنٹی آرڈر کے وقت کی قیمت ہے۔

تنصیب کی غلطیاں ہم بار بار دیکھتے ہیں۔

غلط: یہ فرض کرنا کہ 380V آؤٹ پٹ سنگل فیز آلات کو براہ راست فیڈ کرتا ہے۔ دائیں: کابینہ تین فیز ہے؛ بوجھ کو L1/L2/L3 پر تقسیم کریں اور مقامی کوڈ کے مطابق غیر جانبدار بانڈڈ رکھیں۔

غلط: اسے لکڑی کے فرش یا پتلے حصے پر لگانا۔ دائیں: 850-1200 کلوگرام وزن کو ایک کنکریٹ پیڈ یا مضبوط فرش کی ضرورت ہے جس کی درجہ بندی پوائنٹ لوڈ کے لیے کی گئی ہو۔

غلط: مکمل آؤٹ پٹ کی توقع کرتے ہوئے ایک ٹریکر میں مخلوط واقفیت کے PV سٹرنگ چلانا۔ دائیں: 4 طرفہ MPPT کنفیگریشن استعمال کریں اور ہر ایک ازیمتھ کو اس کا اپنا ٹریکر تفویض کریں۔

غلط: بیٹری کو -20°C سے نیچے ذخیرہ کرنا یا +50°C سے اوپر چارج کرنا۔ دائیں: سٹوریج کے درجہ حرارت کی کھڑکی -20°C سے +60°C اور 0-95%RH آپریٹنگ نمی کا احترام کریں۔

غلط: نیچے کیبل کے اندراج کو پانی یا ملبے میں دفن کرنا۔ دائیں: چبوترے کو صاف رکھیں — AC نیچے کا اندراج (3L+N+PE) فرض کرتا ہے کہ غدود کا علاقہ قابل رسائی ہے۔

انسٹالرز اور مالکان کیا رپورٹ کرتے ہیں۔

ڈھاکہ، بنگلہ دیش میں گارمنٹس کی ایک ورکشاپ نے 2025 کے اوائل میں 40kWp کی چھت کے پیچھے 30kW کا ماڈل رکھا۔ مالک نے اطلاع دی کہ ڈیزل جنریٹر کے اوقات روزانہ سے کم ہو کر ماہانہ چند رہ گئے، اور انسٹالر نے نوٹ کیا کہ مربوط MPPT نے انہیں علیحدہ آلات کے مقابلے میں کمیشن کرنے میں ایک ہفتہ بچایا — حالانکہ وہ چاہتے تھے کہ ان کے وائی فائی اینٹینا کے دھاتی ویئر کے لیڈ ہاؤس کے لیے طویل مدتی کام ہو

صوفیہ، بلغاریہ میں ایک سپر مارکیٹ آپریٹر رات/دن کے ٹیرف اسپریڈ کے خلاف 20kW یونٹ چلاتا ہے۔ ان کے سہولت مینیجر نے تصدیق کی کہ کابینہ اپنے ماہانہ بجلی کے ڈیلٹا کے تقریباً ایک تہائی کے لیے ادائیگی کرتی ہے، اور ایک شکایت شامل کی: پنکھا ملحقہ سٹور روم میں سنائی دیتا ہے، اس لیے انہوں نے اسے لوڈنگ بے میں منتقل کر دیا۔

لیما، پیرو میں ایک کان کنی سپلائی ڈپو نے گرڈ میں بار بار کٹوتی کے بعد بیک اپ کے لیے 50kW کا ماڈل خریدا۔ ان کے الیکٹریکل انجینئر نے آن/آف گرڈ ہینڈ اوور کی رفتار کی تعریف کی لیکن بلند آواز میں مقامی الارم کے لیے کہا - رات کی شفٹ کے دوران اکیلے پینل LED کو کھونا آسان تھا۔

اکثر پوچھے گئے سوالات

سوال: کیا یہ بغیر کسی گرڈ کے خالصتاً شمسی توانائی سے چارج کر سکتا ہے؟

A: جی ہاں، آف گرڈ موڈ میں؛ MPPT پی وی کو بیٹری اور لوڈ تک لے جاتا ہے، گرڈ کے ساتھ صرف بیک اپ کے لیے۔

سوال: 20 کلو واٹ ماڈل کے لیے کتنی چھت؟

A: اچھی چھت کے تقریباً 4kWp فی 20m2، لہذا PV ان پٹ کا 26kW تقریباً 130m2 پینلز ہے۔

سوال: گرڈ کی بندش کے دوران کیا ہوتا ہے؟

A: کابینہ خود بخود آف گرڈ موڈ میں منتقل ہو جاتی ہے۔ EMS میں آپ نے جو ریزرو SOC سیٹ کیا ہے اس کی وضاحت کرتی ہے کہ عمارت کتنی دیر تک چلتی ہے۔

س: پیک کب تک چلتے ہیں؟

A: 0.5C پر 6000 سے زیادہ سائیکل اور 25°C سے 80% تک برقرار رہنا — تقریباً بیس سال ایک سائیکل پر ایک کام کے دن، اگر زیادہ سخت سائیکل چلایا جائے تو کم۔

سوال: کیا انورٹر کو الگ سے تبدیل کیا جا سکتا ہے؟

A: ہاں، انورٹر سٹیج اور پیک آزاد ماڈیولز ہیں، جو کیبنٹ کو فیکٹری میں واپس کیے بغیر قابل استعمال ہیں۔

سوال: راؤنڈ ٹرپ کی کارکردگی کیا ہے؟

A: زیادہ سے زیادہ 97% کابینہ کی سطح پر خارج ہونے کی 90% گہرائی کے ساتھ — 10% DOD ریزرو بھی سائیکل کی زندگی کو بڑھاتا ہے۔

سوال: کیا ہمیں بیٹری روم کی ضرورت ہے؟

A: نمبر IP54 اور اندرونی آگ کو دبانے سے پلانٹ کے کمرے یا کنکریٹ کے پیڈ پر ڈھکے ہوئے بیرونی تنصیب کی اجازت ملتی ہے۔

سوال: لیڈ ٹائم کیا ہے؟

A: معیاری 20/30/50kW ماڈلز کے لیے 25-35 کام کے دن؛ حسب ضرورت وولٹیج وقت کا اضافہ کرتے ہیں۔
