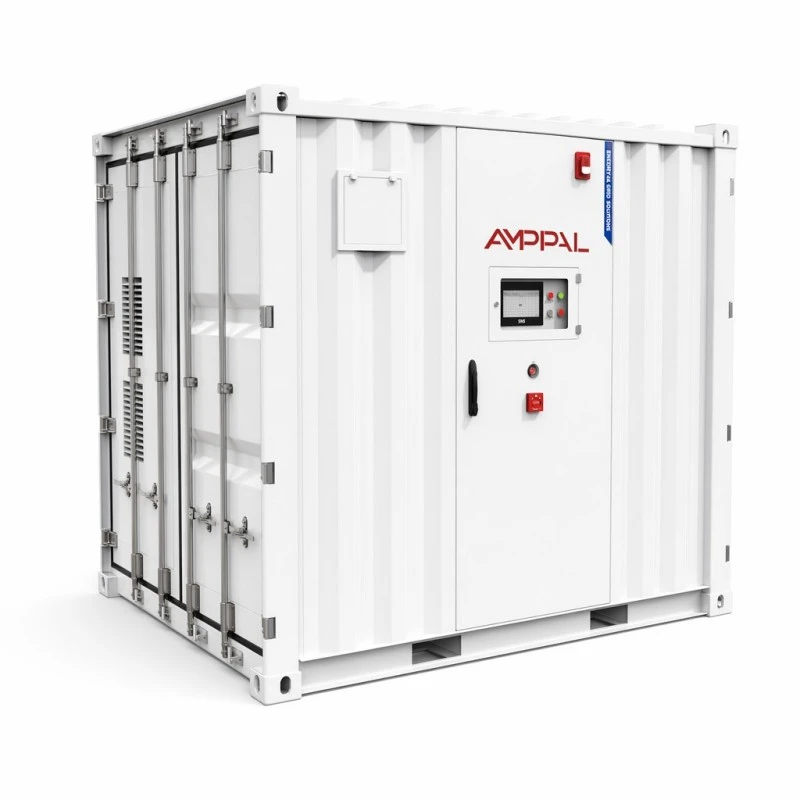

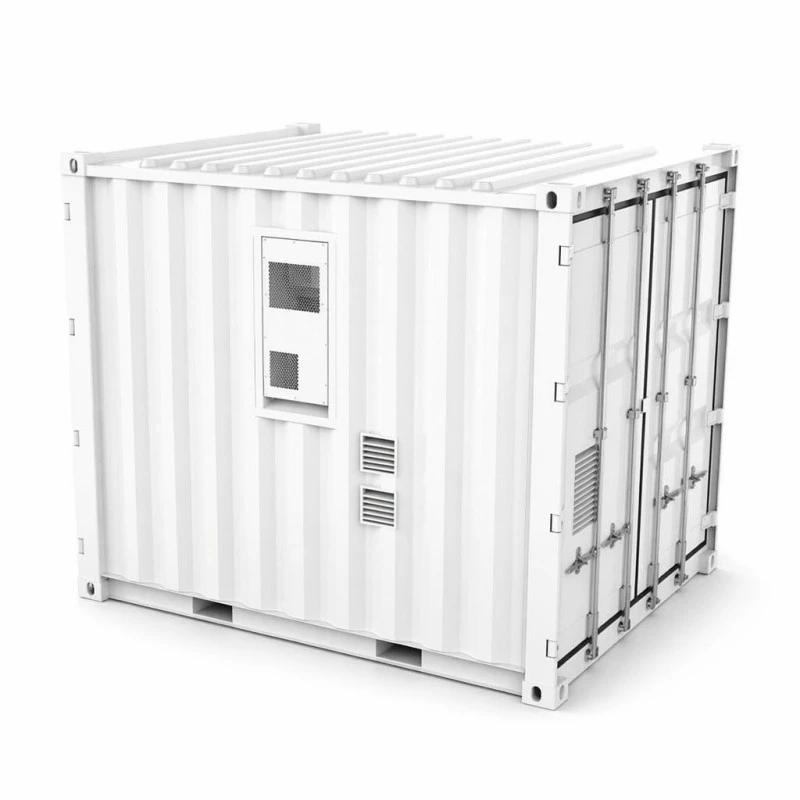

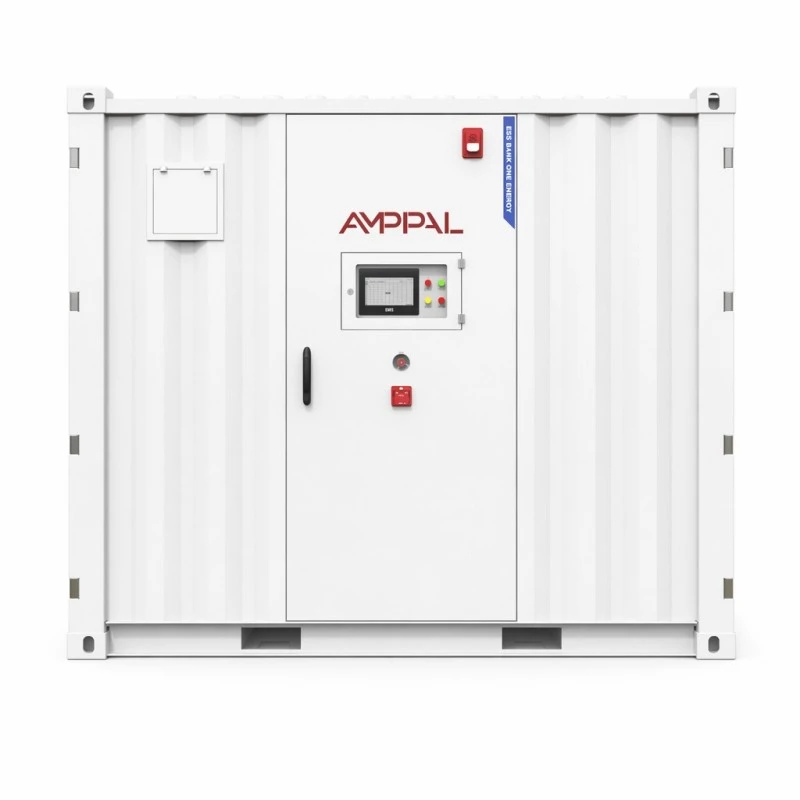

یوٹیلیٹی اسکیل کنٹینرائزڈ بیٹری انرجی سٹوریج سسٹم

ٹرک پر کیا پہنچتا ہے۔

روایتی میگاواٹ گھنٹے کے منصوبے سائٹ پر جمع کیے جاتے ہیں: پیک پیلٹس پر پہنچ جاتے ہیں، ریک اوپر جاتے ہیں، کیبلز کھینچی جاتی ہیں، اور کمیشننگ کا آدھا وقت تنصیب کے ہفتے کے دوران ہونے والی وائرنگ کی غلطیوں کا پیچھا کرنے میں صرف ہوتا ہے۔ یوٹیلیٹی اسکیل کنٹینرائزڈ بیٹری انرجی سٹوریج سسٹم اس ترتیب کو الٹ دیتا ہے۔ 48 یا 55 بیٹری پیک، ایئر کنڈیشننگ لوپ، ایروسول اور پرفلووروہیکسانون فائر سسٹمز، اور مانیٹرنگ وائرنگ سبھی Yueqing میں ہماری فیکٹری کے فرش پر مربوط ہیں، ایک سسٹم کے طور پر ٹیسٹ کیے گئے ہیں، اور ایک واحد 3048*2438*2591mm یونٹ کے طور پر بھیجے گئے ہیں۔ پہنچنے پر، سائٹ کا عملہ اسے تیار شدہ پیڈ پر رکھتا ہے، پراجیکٹ PCS/EMS میں DC باٹم انٹری کیبل چلاتا ہے، اور کمیشننگ کے حوالے کرتا ہے۔ فیکٹری اسمبلی کا وقت آپ کے اہم راستے سے ہٹ جاتا ہے، جو عام طور پر ریک سسٹم کے بجائے کنٹینر خریدنے کا پورا نقطہ ہوتا ہے۔

پانچ نمبر جو دو مختلف حالتوں کی وضاحت کرتے ہیں۔

اسی انکلوژر سے 1060kWh اور 1215kWh کی درجہ بندی کی گنجائش: LFP 3.2V/314Ah سیلز کے 55 پیک بمقابلہ 48 پیک، لہذا فوٹ پرنٹ، پیڈ اور کرین پلان مختلف حالتوں کے درمیان تبدیل نہیں ہوتا ہے۔

سٹرنگ آرکیٹیکچر ڈیزائن کے لحاظ سے مختلف ہے — 4P264S 1060kWh یونٹ کے لیے 844.8VDC برائے نام، 5P242S 1215kWh یونٹ کے لیے 774.4VDC پر — جبکہ دونوں 680~950VDC ونڈو کے اندر رہتے ہیں سب سے بڑے PCS پلیٹ فارم قبول کرتے ہیں۔

معیاری چارج اور ڈسچارج کرنٹ دونوں پر 200A ہے، 0.5CP کی شرح پر، جو کنٹینر کے DC آؤٹ پٹ کو عام پروجیکٹ بس ڈیزائن کے ساتھ مطابقت رکھتا ہے۔

سسٹم کی کارکردگی 0.5C پر زیادہ سے زیادہ 88% بتائی گئی ہے، جس کی پیمائش ایک چارج اور ایک ڈسچارج پر کی گئی ہے — اعداد و شمار میں معاون شامل ہیں، نہ صرف بیٹری کی تار۔

لائف اسپین کو 0.5C اور 25°C پر کم از کم 80% توانائی برقرار رکھنے کے ساتھ 8000 سے زیادہ سائیکلوں کے طور پر حوالہ دیا گیا ہے، اور 0°C سے +50°C آپریٹنگ بینڈ ایئر کنڈیشنڈ اندرونی حصے سے میل کھاتا ہے۔

تکنیکی وضاحتیں

زمرہ	پیرامیٹر	1060kWh ماڈل	1215kWh ماڈل
ڈی سی سائیڈ	شرح شدہ صلاحیت	1060kWh	1215kWh
	سیل کی قسم	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	بیٹری سسٹم کی تار	4P264S	5P242S
	پیک کی تفصیلات	70.4V314Ah	70.4V314Ah
	NO پیک کے	48 پی سی ایس	55 پی سی ایس
	برائے نام وولٹیج	844.8VDC	774.4VDC
	وولٹیج کی حد	680~950VDC	680~950VDC
	معیاری چارج/ڈسچارج کرنٹ	200A	200A
سسٹم کے پیرامیٹرز	سسٹم کی کارکردگی	MAX.efficiency 88% @0.5C / 1 چارج 1 ڈسچارج	MAX.efficiency 88% @0.5C / 1 چارج 1 ڈسچارج
	نظام زندگی	>8000Times(0.5C@25°C) توانائی برقرار رکھنے کی شرح ≥ 80%	>8000Times(0.5C@25°C) توانائی برقرار رکھنے کی شرح ≥ 80%
	وائرنگ کا طریقہ	DC نیچے اندراج	DC نیچے اندراج
	چارج اور ڈسچارج کی شرح	0.5CP	0.5CP
	تھرمل مینجمنٹ کا طریقہ	ذہین ایئر کولڈ ایئر کنڈیشنر	ذہین ایئر کولڈ ایئر کنڈیشنر
	مواصلاتی پروٹوکول	CAN/Eth/RS485(4G اختیاری)	CAN/Eth/RS485(4G اختیاری)
	آگ سے بچاؤ کا نظام	ایروسول اور پرفلووروہیکسانون	ایروسول اور پرفلووروہیکسانون
	آئی پی کی درجہ بندی	IP54	IP54
	پروڈکٹ کا سائز	3048*2438*2591mm	3048*2438*2591mm
	پروڈکٹ کا وزن	9500 کلوگرام	10500 کلوگرام
ماحولیاتی تقاضے	آپریٹنگ درجہ حرارت کی حد	0°C~+50°C	0°C~+50°C
	آپریٹنگ نمی کی حد	0~95%RH(کوئی گاڑھا نہیں)	0~95%RH(کوئی گاڑھا نہیں)
	آپریٹنگ اونچائی	2000m (>2000m ڈیریٹنگ)	2000m (>2000m ڈیریٹنگ)
	سرٹیفیکیشن	پیک: CE ROHS UN38.3 MSDS	پیک: CE ROHS UN38.3 MSDS
	وارنٹی	5 سال	5 سال

سائٹس جو کمیشن ایک میگاواٹ گھنٹے

صنعتی پارکس جن میں شام کی 2-4 گھنٹے کی چوٹییں اور ٹیرف کا ڈھانچہ جو اس کھڑکی کو بدلنے کا بدلہ دیتا ہے۔

ڈیزل جنریٹر کی تبدیلی: 200A ڈسچارج پر 1060kWh ایندھن کی رسد کے بغیر ایک عام بندش ونڈو کے ذریعے ایک معمولی صنعتی بوجھ کا احاطہ کرتا ہے۔

شمسی یا ہوا کے فارموں کو پیداوار کو مضبوط کرنے اور جنریشن کو حاصل کرنے کی ضرورت ہے جو بصورت دیگر کم ہو جائے گی۔

تقسیم کار کمپنیاں ایک یا دو سیزن کے لیے فیڈر کی چوٹی کو مونڈ کر سب سٹیشن کی اپ گریڈیشن کو موخر کر رہی ہیں۔

دور دراز کی کان کنی اور جزیرے کی سائٹس جہاں سائٹ پر بنائے گئے بیٹری رومز ناقابل عمل ہیں اور فیکٹری سے ٹیسٹ شدہ ڈیلیوری واحد قابل اعتماد آپشن ہے۔

ایک تیار شدہ پروجیکٹ آن لائن کیسے آتا ہے۔

پروجیکٹ کی ترتیب سول پیکج کے ساتھ شروع ہوتی ہے: 9500-10500kg پوائنٹ لوڈ کے لیے ایک فلیٹ کنکریٹ پیڈ، کنٹینر کی پوزیشن پر کیبل ٹرینچ، اور ایئر کنڈیشنر کی گرمی کو مسترد کرنے کے لیے کلیئرنس۔

لفٹنگ ایک واحد کرین آپریشن ہے۔ یونٹ کا 3048*2438*2591mm لفافہ اور کارنر کاسٹنگ معیاری کنٹینر ہارڈ ویئر ہیں، اس لیے اسپریڈر بار اور دھاندلی اپنی مرضی کے مطابق بنائے جانے کے بجائے کرائے پر دی جاتی ہے۔

اس کے بعد کمیشننگ تین مراحل میں چلتی ہے: DC وائرنگ نیچے انٹری گلینڈ کے ذریعے سائٹ PCS پر، CAN/Eth/RS485 پروجیکٹ EMS کے ساتھ ہینڈ شیک (4G ریموٹ رسائی اختیاری)، اور قبولیت کا سلسلہ جہاں مقامی اتھارٹی یا گرڈ آپریٹر تحفظاتی ریلے ٹیسٹ، چارج/ڈسچارج اور SOCccura کی 0.5 پر چیکنگ رپورٹ کا گواہ ہے۔ کنٹینر سیٹ ہونے کے بعد سائٹ پر دو سے تین دن کام کرنے دیں۔

سیفٹی اور سرٹیفیکیشن فائل کے اندر

دو آزاد فائر ایجنٹس: ایروسول پیک والیوم کے اندر کام کرتا ہے جبکہ پرفلووروہیکسانون کنٹینر کی جگہ کو بھر دیتا ہے - جوڑا دونوں پیمانے پر تھرمل واقعات کا احاطہ کرتا ہے۔

DC کے نیچے اندراج کے ساتھ IP54 انکلوژر، اس لیے کنٹینر سائٹ پر بارش اور گردوغبار کو برداشت کرتا ہے جبکہ برقی دخول کم اور محفوظ رہتا ہے۔

پیک عیسوی اور RoHS لے جاتے ہیں؛ نقل و حمل، کسٹم اور سائٹ انشورنس کے لیے درکار UN38.3 اور MSDS دستاویزات کے ساتھ مکمل سامان جہاز۔

ذہین ایئر کولڈ ایئر کنڈیشنگ ایک تنگ درجہ حرارت بینڈ میں 48-55 پیک سٹرنگ رکھتا ہے؛ کنٹرولر سخت سائیکل چلانے کے بجائے ماڈیول کرتا ہے۔

آپریٹنگ لفافہ 0°C سے +50°C محیط ہے جس میں گاڑھا ہونے کے بغیر 0-95%RH ہے، اور اوپر ڈیریٹنگ کے ساتھ 2000m اونچائی ہے - آپ کے پروجیکٹ سائٹ کے خلاف چیک کرنے کے قابل نمبر۔

ہر کنٹینر 0.5CP چارج اور ڈسچارج کو پیک لیول لاگنگ کے ساتھ مکمل کرتا ہے اس سے پہلے کہ دروازے شپمنٹ کے لیے بند کیے جائیں۔

یوقنگ پلانٹ کے اندر آٹھ قدم

1. سیل انٹیک — 314Ah LFP سیلز کی صلاحیت اور آمد پر اندرونی مزاحمت کے لیے بیچ کے نمونے لیے جاتے ہیں۔

2. پیک بلڈ — 70.4V/314Ah پیک ویلڈڈ، وائرڈ، پیک BMS کے ساتھ لیس اور موصلیت کا تجربہ کیا گیا ہے۔

3. کنٹینر فیبریکیشن - انکلوژر کو اسی منزل پر کاٹا جاتا ہے، ویلڈیڈ کیا جاتا ہے اور کمپنی کی دیگر انرجی پروڈکٹس کی طرح سنکنرن تحفظ کے ساتھ لیپت کیا جاتا ہے۔

4. ریک کی تنصیب — پیک DC بس چلانے کے ساتھ 4P264S یا 5P242S سٹرنگ لے آؤٹ میں لگائے جاتے ہیں۔

5. تھرمل اور فائر فٹ آؤٹ — ایئر کنڈیشننگ یونٹس، ڈکٹیں، ایروسول جنریٹر اور پرفلووروہیکسانون سلنڈر نصب کیے گئے ہیں اور فنکشن ٹیسٹ کیے گئے ہیں۔

6. وائرنگ اور کنٹرول — مانیٹرنگ، comms گیٹ ویز اور DC باٹم انٹری گلینڈ کو پروجیکٹ کے انٹرفیس پر ختم کر دیا جاتا ہے۔

7. فیکٹری قبولیت ٹیسٹ — پیک لیول وولٹیج کے ساتھ مکمل 0.5CP سائیکلنگ اور درجہ حرارت سیریل نمبر کے خلاف لاگ ان۔

8. سگ ماہی اور پیکنگ — دروازے بند، جھٹکا اشارے لگائے گئے، کنٹینر یارڈ کے لیے تیار یونٹ۔

کنٹینر اسکیل پر سائزنگ ریئلٹی چیک

وہ قسم خریدیں جو آپ کی ڈسپیچ ونڈو سے مماثل ہو، بڑی تعداد سے نہیں۔ 1060kWh یونٹ 844.8VDC بس پر 200A معیاری فراہم کرتا ہے۔ 1215kWh یونٹ کم 774.4VDC برائے نام پر زیادہ توانائی فراہم کرتا ہے۔ PO کاٹنے سے پہلے چیک کریں کہ کون سا وولٹیج آپ کے PCS آپریٹنگ رینج کے اندر بیٹھتا ہے۔

ایئر کولنگ کی حقیقی حدود ہیں۔ اگر آپ کی سائٹ باقاعدگی سے +50 °C سے تجاوز کرتی ہے، یا ایک مرطوب اشنکٹبندیی آب و ہوا میں بیٹھتی ہے جہاں ایئر کنڈیشنر پورے بوجھ پر مسلسل چلتا ہے، تو مائع ٹھنڈا ہونے والا پروڈکٹ سیل کے درجہ حرارت کو برقرار رکھے گا اور یہ بہتر فٹ ہو سکتا ہے۔ ہم ترسیل کے بعد کی بجائے اقتباس میں کہتے ہیں۔

تقریباً 500kWh اسٹوریج کی ضرورت سے نیچے، یہ کنٹینر غلط شکل کا ہے۔ کابینہ کے پیمانے پر پروڈکٹ کی نقل و حمل، کرین اور سائٹ پر کم لاگت آتی ہے، اور ہم آپ کو اسی رینج سے ایک کی طرف اشارہ کر سکتے ہیں۔

ای پی سی کوٹس میں ڈالنے کے لیے سوالات

پوچھیں کہ کیا کارکردگی کا اعداد و شمار ایک چارج ڈسچارج سائیکل میں سسٹم کی سطح پر ہے — ہمارا 0.5C پر زیادہ سے زیادہ 88% ہے، معاونین بھی شامل ہیں۔

پوچھیں کہ کیا سائیکل لائف کے دعوے میں شرح، درجہ حرارت اور برقرار رکھنے کی حد بتائی گئی ہے — بغیر کسی شرط کے '8000 سائیکل' مارکیٹنگ کا جملہ ہے، کوئی قیاس نہیں۔

پوچھیں کہ کتنے فائر ایجنٹ اندر ہیں۔ ایروسول پلس پرفلووروہیکسانون وہ کنفیگریشن بیمہ کنندگان تیزی سے اپنی ضروریات کو لکھ رہے ہیں۔

پوچھیں کہ کمیشننگ کے وقت کا کیا ہوتا ہے اگر سائٹ PCS ایک مختلف comms پروٹوکول استعمال کرتی ہے — CAN، Ethernet اور RS485 یہاں معیاری ہیں، 4G ریموٹ اختیاری ہے۔

تجارتی شرائط: معیاری کنٹینر، پانچ سال کی وارنٹی کے لیے پیداوار 30-40 کام کے دنوں میں چلتی ہے، اور بیٹری پیک کنٹینر کو اتارے بغیر فیلڈ میں تبدیل کیے جا سکتے ہیں۔

لفٹنگ، شپنگ اور کسٹمز

3048*2438*2591mm اور 9500kg (1060kWh) یا 10500kg (1215kWh) پر، یونٹ دونوں سروں پر کرین کے ساتھ ایک فلیٹ بیڈ پر حرکت کرتا ہے۔ فورک لفٹ کو اس وزن کے لیے درجہ بندی نہیں کیا جاتا ہے۔ ٹرک کے آنے سے پہلے دھاندلی اور پیڈ کرین کا منصوبہ بنائیں۔

چونکہ بیٹری انسٹال اور چارج ہوتی ہے، کنٹینر UN3480 خطرناک سامان کے طور پر بھیجتا ہے۔ ہم UN38.3 رپورٹ، MSDS اور DG پیکنگ ڈیکلریشن تیار کرتے ہیں۔ آپ کو عام کارگو کے مقابلے میں اصل وقت پر بکنگ کے لیڈ ٹائم کا تقریباً ایک ہفتہ اضافی بجٹ دینا چاہیے۔

معیاری شرائط FOB ننگبو یا شنگھائی ہیں جن میں CIF دستیاب ہے۔ یونٹ ایک 40 فٹ ہائی مکعب کے مساوی بوجھ کے طور پر سفر کرتا ہے، اور آپ کے ملک میں اوور لینڈ ڈیلیوری کے لیے 3 میٹر چوڑے، 10.5 ٹن بوجھ کے لیے روٹ کلیئرنس کی ضرورت ہوتی ہے۔

وارنٹی اور صلاحیت کی خدمت

پیک، ایئر کنڈیشنگ، فائر سسٹم اور ایک ڈیلیور شدہ سسٹم کے طور پر مانیٹرنگ پر پانچ سال کی وارنٹی۔

بیان کردہ 0.5C سائیکلنگ کے تحت کم از کم 80% شرح شدہ توانائی رکھنے کی صلاحیت کی ضمانت ہے۔ انحطاط سے باخبر رہنے میں فیکٹری قبولیت لاگ کو بیس لائن کے طور پر استعمال کیا جاتا ہے۔

پیک فیلڈ میں تبدیل کیے جانے والے ماڈیولز ہیں — ایک کمزور پیک کو چند گھنٹوں میں کنٹینر کو اتارے بغیر یا باقی سٹرنگ میں خلل ڈالے بدل دیا جاتا ہے۔

اختیاری 4G کے ساتھ CAN/Eth/RS485 پر ریموٹ مانیٹرنگ ہماری سروس ٹیم کو پیک لیول ڈیٹا پڑھنے اور آپریٹر کو صلاحیت میں اضافے سے پہلے وزٹ کا شیڈول بنانے دیتی ہے۔

سالانہ سروس: ایئر فلٹر کی صفائی، فائر ایجنٹ کے دباؤ کی جانچ، ٹرمینل ٹارک کی تصدیق اور صلاحیت کو چلانے؛ اسپیئر پیک 5-7 کام کے دنوں کے اندر اندر جہاز.

سائٹ کی تیاری کی غلطیاں جن پر ہفتوں لاگت آتی ہے۔

غلط: کنٹینر کے دروازے کے جھولے اور ایئر کنڈیشنر کی کلیئرنس چیک کرنے سے پہلے پیڈ ڈالنا۔ دائیں: کنکریٹ کا آرڈر دینے سے پہلے 3048*2438mm فٹ پرنٹ پلس 1m سروس کوریڈور کو نشان زد کریں۔

غلط: فرض کریں کہ 9500 کلوگرام یونٹ کو فورک لفٹ سے سکڈ کیا جا سکتا ہے۔ دائیں: اسپریڈر کے ساتھ کارنر کاسٹنگ سے کرین — ٹرک کے بندرگاہ سے روانہ ہونے سے پہلے دھاندلی کا منصوبہ موجود ہونا چاہیے۔

غلط: کیبل خندق بھرنے کے نیچے دفن DC کے نیچے اندراج غدود کو چھوڑنا۔ دائیں: جگہ کا تعین کرنے والے ہفتے کے دوران غدود کو ختم کریں اور سیل کریں، اس سے پہلے کہ خندق بھر جائے۔

غلط: نمی کی جانچ کو چھوڑنا کیونکہ 'اس میں IP54 ہے'۔ دائیں: آپریٹنگ بینڈ گاڑھا ہونے کے بغیر 0-95%RH ہے۔ ایک dehumidifier مانسون کے علاقوں میں سستا انشورنس ہے۔

غلط: بیٹری بس کو 680~950VDC ونڈو کے باہر PCS سے جوڑنا۔ دائیں: پراجیکٹ کی توثیق کریں PCS انرجی کرنے سے پہلے ویریئنٹ کے برائے نام وولٹیج (844.8V یا 774.4V) کو قبول کرتا ہے۔

میگا واٹ آور پروجیکٹس کے فیلڈ نوٹس

تاشقند، ازبکستان میں ایک پراپرٹی ڈویلپر نے 2024 کے آخر میں ایک کمرشل کمپلیکس کے لیے 1060kWh یونٹ کا آرڈر دیا جس میں رات/دن کے ٹیرف پھیلے ہوئے تھے۔ ان کے پروجیکٹ انجینئر نے رپورٹ کیا کہ کنٹینر کرین کے فلیٹ بیڈ سے اٹھانے کے نو دنوں کے اندر آمدنی پیدا کر رہا تھا، اور نوٹ کیا کہ RS485 پر EMS ہینڈ شیک میں پیرامیٹر میپنگ کے ایک دوپہر لگے - جو کہ فزیکل انسٹالیشن سے زیادہ ہے۔

Antananarivo، مڈغاسکر میں ایک سولر ڈویلپر نے 1215kWh کے مختلف قسم کو موجودہ PV فارم کے ساتھ جوڑا۔ ان کے تاثرات ایئر کنڈیشنر پر مرکوز تھے: جزیرے کی گرمی میں کولنگ کا بوجھ تجویز کردہ ڈیٹا شیٹ سے زیادہ تھا، اور انہوں نے دوسرے یونٹ کا آرڈر دینے سے پہلے ہم سے +45°C پر ڈیریٹنگ ٹیبل کے لیے کہا۔

الماتی، قازقستان میں کان کنی کے ایک ٹھیکیدار نے کنٹینر کو پروسیسنگ پلانٹ کے لیے بیک اپ کے طور پر استعمال کیا۔ ان کے الیکٹریکل سپروائزر نے سنگل لفٹ کی تنصیب کی تعریف کی لیکن شکایت کی کہ کمیس کیبلنگ کو فیکٹری ٹیل کی لمبی ضرورت ہوتی ہے - ڈی سی کے نیچے داخلے کی پوزیشن کا مطلب ہے کہ ان کی خندق منصوبہ بندی سے 4 میٹر آگے چلی ہے۔

کنٹینر بکنگ سے پہلے خریدار پوچھتے ہیں۔

س: دونوں قسموں میں کیا فرق ہے؟

A: انرجی اور سٹرنگ لے آؤٹ — 1060kWh کے لیے 4P264S (844.8VDC) پر 48 پیک، 1215kWh کے لیے 5P242S (774.4VDC) پر 55 پیک، وہی انکلوژر۔

سوال: کیا کنٹینر میں پی سی ایس شامل ہے؟

A: نہیں — یہ DC سائیڈ اسٹوریج اثاثہ ہے۔ یہ CAN، ایتھرنیٹ یا RS485 (4G اختیاری) پر آپ کے پروجیکٹ PCS/EMS سے جڑتا ہے۔

سوال: یہ کیسے بھیج دیا جاتا ہے؟

A: فلیٹ بیڈ پر UN3480 خطرناک سامان کے طور پر یا کنٹینر لوڈ کے طور پر، UN38.3 رپورٹ اور MSDS کے ساتھ ہمارے تیار کردہ۔

سوال: معیاری چارج/ڈسچارج کرنٹ کیا ہے؟

A: دونوں قسموں پر 200A، 0.5CP کی شرح پر، 680~950VDC وولٹیج ونڈو کے اندر۔

سوال: سائٹ کمیشننگ میں کتنا وقت لگتا ہے؟

A: یہ فرض کرتے ہوئے کہ پیڈ تیار ہے۔

سوال: حقیقی کارکردگی کیا ہے؟

A: 0.5C پر زیادہ سے زیادہ 88% ایک چارج اور ایک ڈسچارج پر ماپا گیا، معاون شامل ہیں۔

سوال: بیٹری کب تک چلے گی؟

A: کم از کم 80% توانائی برقرار رکھنے کے ساتھ 0.5C اور 25°C پر 8000 سے زیادہ سائیکل؛ گرم محیطی حالات اس کو مختصر کرتے ہیں۔

سوال: لیڈ ٹائم کیا ہے؟

A: معیاری کنٹینر کے لیے 30-40 کام کے دن؛ اصل میں ڈی جی بکنگ سیلنگ شیڈول میں تقریبا ایک ہفتہ کا اضافہ کرتی ہے۔
