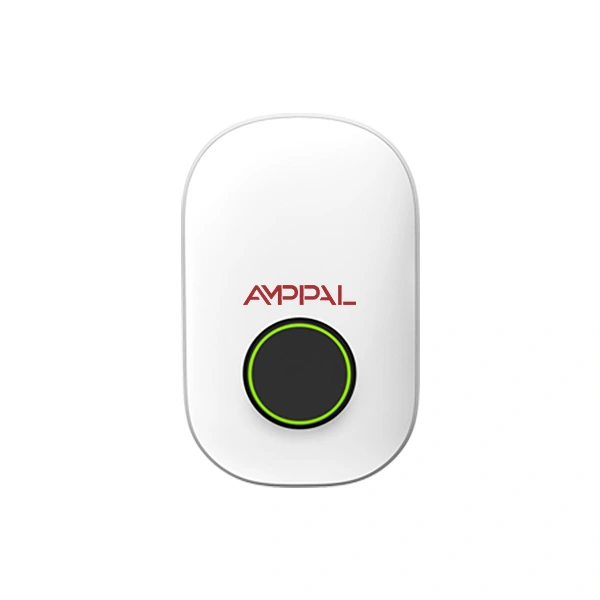

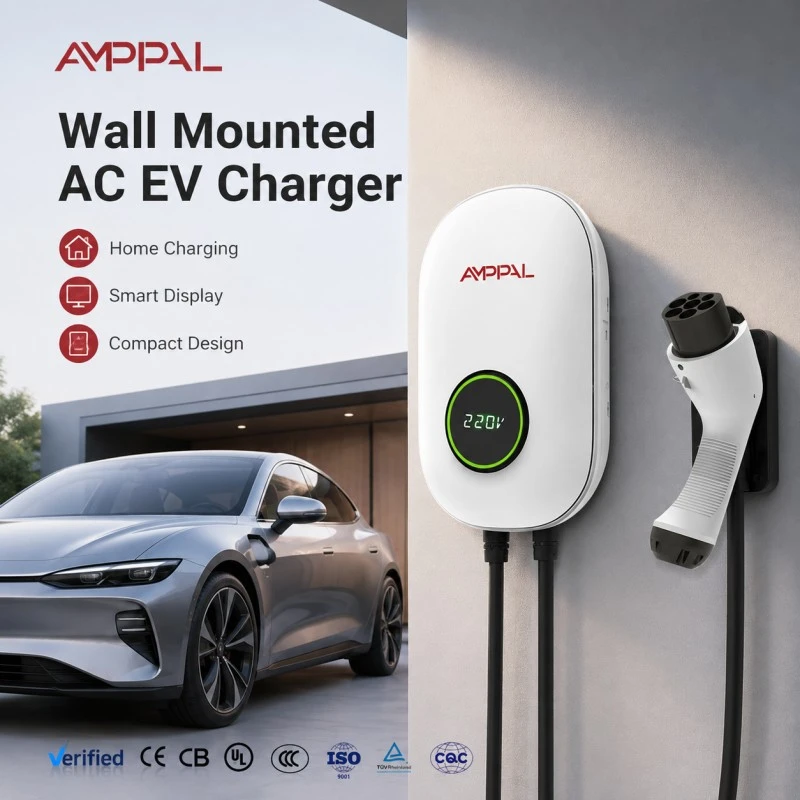

رہائشی اور تجارتی استعمال کے لیے 11kW پورٹیبل AC EV چارجر

کیوں 11kW یورپی ڈیفالٹ بن گیا؟

ہاؤسنگ اسٹاک چارجر کی طاقت کا فیصلہ کرتا ہے۔ جرمنی، آسٹریا، نورڈکس، بینیلکس ممالک اور وسطی یورپ کے بیشتر حصوں میں، گھروں کو معیاری طور پر تھری فیز 400V سپلائی کے ساتھ وائرڈ کیا جاتا ہے۔ تین مراحل میں سے ہر ایک پر وال باکس 16A کھلائیں اور آپ کو 11kW ملے گا — کوئی سپلائی اپ گریڈ نہیں، کوئی خاص ایپلیکیشن نہیں۔

رہائشی اور تجارتی استعمال کے لیے 11kW کا پورٹ ایبل AC EV چارجر 11kW پر موجود ہے بجائے اس کے کہ عملی وجہ سے کچھ گول آواز والے نمبر ہوں۔ AF-AC-11-B-A-O-1/2-SF کا سائز اتنا ہے جو یورپی گھریلو تقسیم کا بورڈ پہلے ہی فراہم کر سکتا ہے۔

یہ فزکس کے بارے میں واضح ہونے کے قابل ہے۔ گیارہ کلو واٹ فاسٹ چارجنگ نہیں ہے۔ یہ تقریباً 50-60 کلومیٹر فی گھنٹہ کی رینج واپس کرتا ہے، جو تقریباً کسی بھی کار کو رات بھر بھر دیتا ہے۔ اگر آپ کو بیس منٹ میں بھری ہوئی بیٹری کی ضرورت ہے، تو آپ کو ڈی سی کی ضرورت ہے، اور کسی بھی قیمت پر کوئی AC وال باکس ایسا نہیں کرے گا۔

سنگل فیز باکس پر آپ کو کیا تھری فیز خریدتا ہے۔

7.4kW سنگل فیز یونٹ کی چارجنگ کی شرح تقریباً 1.6x ہے، جس میں فی فیز کرنٹ میں کوئی اضافہ نہیں ہوتا ہے — اب بھی ہر ٹانگ پر صرف 16A ہے۔

L1، L2 اور L3 میں متوازن ڈرا۔ آپ کا ڈسٹری بیوشن بورڈ ہر چیز کو لے جانے والے ایک مرحلے کے بجائے ایک برابر بوجھ دیکھتا ہے، جس سے فرق پڑتا ہے اگر پڑوسی بھی چارج کر رہے ہیں۔

کم کرنٹ فی کنڈکٹر کا مطلب ہے طویل چارجنگ سیشن میں کیبل اور ٹرمینلز میں کم گرمی۔

زیادہ تر یورپی مارکیٹ EVs میں نصب 11kW کے آن بورڈ چارجرز کے ساتھ ہم آہنگ — آپ گاڑی کو تھروٹلنگ کرنے کے بجائے اس کی مکمل AC صلاحیت کا استعمال کرتے ہیں۔

IP65 سیلنگ اور -30 ° C سے +50 ° C کی حد، لہذا ایک نورڈک موسم سرما یا الپس میں ایک غیر محفوظ دیوار مخصوص کے اندر ہے۔

304 × 191 × 95 ملی میٹر اور تین فیز یونٹ ہونے کے باوجود، ایک شخص کے چڑھنے کے لیے کافی روشنی۔

تکنیکی وضاحتیں

گھر اور عمارتیں اس کے لیے موزوں ہیں۔

جرمن، آسٹریا اور سوئس سنگل فیملی ہوم: صارف یونٹ میں تھری فیز معیاری ہے، لہذا 11kW کو عام طور پر کسی بھی طرح کی افادیت کی ضرورت نہیں ہوتی ہے۔

آؤٹ ڈور پارکنگ کے ساتھ نورڈک پراپرٹیز: -30°C درجہ بندی اور IP65 باڈی سردیوں کے دوران غیر محفوظ تنصیب کو ہینڈل کرتی ہے۔

ڈچ اور بیلجیئم کی چھت والی رہائش: ایک تنگ طرف کی دیوار یا مشترکہ داخلے کے راستے کے لیے کافی کمپیکٹ۔

دو یا تین یونٹوں میں فٹ ہونے والی چھوٹی اپارٹمنٹ عمارتیں: متوازن تھری فیز لوڈنگ عمارت کی سپلائی کو حدود میں رکھتی ہے۔

ایک ملازم کے گھر پر کھڑی کمپنی کی کار: 11kW راتوں رات ڈرائیونگ کے پورے کام کے دن پر محیط ہے، اور APP لاگ اخراجات کی ادائیگی کا صاف ریکارڈ فراہم کرتا ہے۔

یونٹ تھری فیز سپلائی کو کیسے ہینڈل کرتا ہے۔

وال باکس اے سی کو گاڑی میں تبدیل کرتا ہے۔ DC میں تبدیلی کار کے آن بورڈ چارجر کے اندر ہوتی ہے۔ یونٹ اصل میں جس چیز کو کنٹرول کرتا ہے وہ پائلٹ سگنل ہے — یہ کار کو بتاتا ہے کہ انسٹالیشن محفوظ طریقے سے کتنا کرنٹ فراہم کر سکتی ہے، اور کار اس کے مطابق خود کو محدود کرتی ہے۔

رابطہ کار بند ہونے سے پہلے، یونٹ زمین کے تسلسل کو چیک کرتا ہے اور تصدیق کرتا ہے کہ گاڑی صحیح طریقے سے منسلک اور لاک ہے۔ سیشن کے دوران ایک بقایا کرنٹ کا پتہ لگانے کا مرحلہ DC کے رساو کے ساتھ ساتھ AC کو بھی دیکھتا ہے، جو کہ یورپ میں فروخت ہونے والی سستی درآمدات کو پورا کرنے کی ضرورت ہے۔

اگر ایک مرحلہ ختم ہو جاتا ہے — دیہی سپلائیز میں غیر معمولی نہیں — تو یونٹ عدم توازن کا پتہ لگاتا ہے اور دو ٹانگوں پر چلنے کے بجائے رک جاتا ہے۔ یہی وجہ ہے کہ ایک مرحلے کی ناکامی آپ کے فون پر خراب شدہ آن بورڈ چارجر کی بجائے لاگ ان ایونٹ بن جاتی ہے۔

یورپی مارکیٹ کے لیے تعمیل

کم وولٹیج اور EMC ہدایات کا احاطہ کرنے والی CE موافقت، فی ماڈل سیریز کے لیے تکنیکی فائل کے ساتھ۔

ہر یونٹ کو پیک کرنے سے پہلے ڈائی الیکٹرک برداشت اور زمین کے تسلسل کی جانچ ہوتی ہے - یہ 100% ٹیسٹنگ ہے، بیچ کے نمونے لینے سے نہیں۔

واٹر جیٹ کے ذریعے IP65 کی تصدیق، نہ صرف سپرے۔ دوسرا ہندسہ وہ ہے جو اسے IP54 یونٹس سے الگ کرتا ہے جو مارکیٹ کے بجٹ کے اختتام پر حاوی ہے۔

پیداواری نمونوں پر -30°C اور +70°C کے درمیان تھرمل سائیکلنگ، جو کہ شمالی یورپی تنصیبات کے اسٹوریج اور آپریٹنگ انتہاؤں کی عکاسی کرتی ہے۔

AC اور 6mA DC فالٹ ڈٹیکشن دونوں کے لیے بقایا موجودہ تحفظ کا تجربہ کیا گیا، جو یورپی انسٹالرز کو کمیشننگ کے وقت تصدیق کرنے کے لیے درکار ہے۔

سیریل نمبر والا ٹیسٹ ریکارڈ ہر یونٹ کے ساتھ ہوتا ہے، جو معاملات کو آسان بناتا ہے اگر کوئی بلڈنگ انسپکٹر ثبوت مانگتا ہے۔

مینوفیکچرنگ روٹ

1. اجزاء کی مقدار - کانٹیکٹرز، RCD ماڈیولز، کنٹرولرز اور انکلوژرز کو سٹاک میں داخل ہونے سے پہلے تفصیلات کے مطابق چیک کیا جاتا ہے۔

2. انکلوژر مولڈنگ اور انسپیکشن - پولی کاربونیٹ ہاؤسنگ کی جانچ پڑتال کی جاتی ہے کہ مہر کے چہرے کی چپٹی ہے، کیونکہ IP65 اس پر منحصر ہے۔

3. گاسکیٹ فٹنگ - مہریں صرف جگہ پر گرانے کے بجائے بیٹھی اور تصدیق شدہ ہیں۔

4. الیکٹرانکس اسمبلی — ہماری AC لائن پر کنٹرولر، کنٹیکٹر اور RCD اسٹیج لگا ہوا ہے۔ ٹرمینل ٹارک ریکارڈ کیا جاتا ہے۔

5. ایک حوالہ گاڑی سمیلیٹر کے خلاف فرم ویئر لوڈنگ اور پائلٹ سگنل کیلیبریشن۔

6. الیکٹریکل سیفٹی ٹیسٹنگ - ڈائی الیکٹرک طاقت، موصلیت کی مزاحمت، زمین کا تسلسل، RCD ٹرپ کی تصدیق۔

7. ہر بیچ سے نمونے لینے والے یونٹوں پر IP65 واٹر جیٹ ٹیسٹ، جس کے بعد انکلوژر کھولا جاتا ہے تاکہ خشک اندرونی کی تصدیق ہو سکے۔

8. فنکشنل سوک، ریٹیل کے لیے تیار کارٹنوں میں پیکنگ، اور برآمد کے لیے پیلیٹائزنگ۔

کیا آپ کو 11kW یا 7.4kW خریدنا چاہئے؟

فیصلہ کرنے سے پہلے دو چیزیں چیک کریں: آپ کی سپلائی اور آپ کی کار۔ اگر آپ کا کنزیومر یونٹ سنگل فیز ہے تو یہ ماڈل صحیح خریداری نہیں ہے اور گھریلو سپلائی کو تھری فیز میں اپ گریڈ کرنا شاذ و نادر ہی خالص چارجنگ کے لیے قابل قدر ہے — اس کے بجائے 7kW سنگل فیز ورژن خریدیں۔

پھر گاڑی چیک کریں۔ 7.4kW آن بورڈ چارجر والی گاڑی اس یونٹ سے 7.4kW حاصل کرے گی اور مزید نہیں۔ آپ اس صلاحیت کے لیے ادائیگی کر رہے ہوں گے جو کار استعمال نہیں کر سکتی۔ بہت سارے مشہور ماڈل اس زمرے میں آتے ہیں، لہذا یہ فرض کرنے کے بجائے تصدیق کرنے کے قابل ہے۔

جہاں دونوں خانوں کو ٹک کیا جاتا ہے — تھری فیز سپلائی اور ایک 11 کلو واٹ کے قابل کار — یہ صحیح انتخاب ہے، اور یہ ایک فیز یونٹ کے وقت تقریباً دو تہائی بیٹری کو بھر دے گا۔

دوسرے سپلائرز کے ساتھ اٹھانے کے لیے پوائنٹس

آئی پی ریٹنگ کا دوسرا ہندسہ خاص طور پر طلب کریں۔ IP65 پانی کے طیاروں کو برداشت کرتا ہے۔ IP54 سپلیشنگ کو ہینڈل کرتا ہے۔ ایک بے نقاب یورپی دیوار پر جو فرق دو سردیوں میں ظاہر ہوتا ہے۔

پوچھیں کہ آیا 6mA DC بقایا کرنٹ کا پتہ لگانے میں بنایا گیا ہے یا کسی بیرونی ڈیوائس کی ضرورت ہے۔ ہمارا مربوط ہے۔

مرحلے کے نقصان پر رویے کے بارے میں پوچھیں. ایک یونٹ جو دو مرحلوں پر چلتا رہتا ہے گاڑی کے آن بورڈ چارجر کو نقصان پہنچا سکتا ہے۔

پوچھیں کہ انٹرنیٹ کے بغیر کیا ہوتا ہے۔ اس یونٹ کو بلوٹوتھ پر براہ راست فون سے کنٹرول کیا جاتا ہے، اس لیے یہ بغیر کسی نیٹ ورک کے کام کرتا ہے۔

تجارتی شرائط یہاں: معیاری تعمیرات کے لیے MOQ 1 یونٹ، 15-20 کام کے دنوں کی پیداوار، 2 سال کی وارنٹی، 100 یونٹس سے دستیاب اپنی مرضی کے مطابق برانڈنگ۔

یورپ کے لیے پیکنگ اور فریٹ

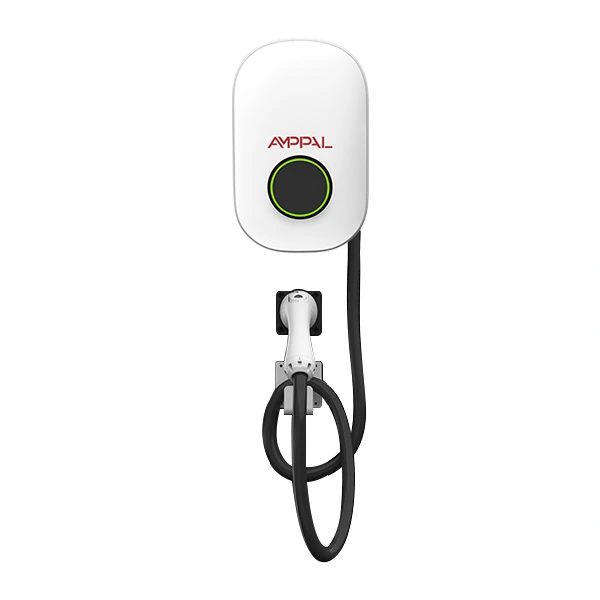

رہائشی اور تجارتی استعمال کے لیے 11kW پورٹ ایبل وال ماونٹڈ AC EV چارجنگ یونٹ 380 × 260 × 150 ملی میٹر کے لگ بھگ 4.5 کلو گرام گراس پر ریٹیل ریڈی پرنٹ شدہ کارٹن میں بھیج دیا جاتا ہے جس میں کیبل بھی شامل ہے، جس میں مولڈ فوم انسرٹس اور ایک ڈیسیکینٹ سیچ شامل ہے۔

کارٹن 20 کو ایک پیلیٹ میں گرمی سے علاج شدہ فیومیگیشن سے پاک لکڑی پر پیک کرتے ہیں، اسٹریچ لپیٹے ہوئے اور پٹے ہوئے ہیں۔ ایک 20 فٹ کا کنٹینر تقریباً 1,800 یونٹ لیتا ہے۔ چھوٹی مقداریں ایل سی ایل کے طور پر اچھی طرح سے حرکت کرتی ہیں یا کم وزن کی وجہ سے ہوا کے ذریعے۔

ہم EXW، FOB ننگبو یا شنگھائی، CIF اور DDP کو زیادہ تر EU مقامات پر بھیجتے ہیں۔ دستاویزات میں تجارتی انوائس، پیکنگ لسٹ، سی ای ڈیکلریشن آف کنفرمٹی، سیریل نمبر والی ٹیسٹ رپورٹ اور سرٹیفکیٹ آف اوریجن شامل ہیں۔ تقسیم کاروں کے لیے، ہم آپ کی اپنی برانڈنگ اور زبان میں خوردہ پیکیجنگ پرنٹ کر سکتے ہیں۔

وارنٹی اور جاری سپورٹ

مکمل یونٹ پر دو سال کا معیاری، کنٹیکٹر، آر سی ڈی اسٹیج، کنٹرولر اور انکلوژر کا احاطہ کرتا ہے۔

غلطیوں کی تشخیص عام طور پر APP ایونٹ لاگ سے کی جاتی ہے — انسٹالرز ہمیں اسکرین شاٹ بھیجتے ہیں اور ہم سائٹ کا دورہ کیے بغیر وجہ کی نشاندہی کرتے ہیں۔

تبدیلی کے یونٹ یا پرزے تصدیق شدہ خرابی کے 48 گھنٹوں کے اندر اندر بھیجے جاتے ہیں، عام طور پر کورئیر کے ذریعے یورپ میں 3-5 کام کے دنوں میں۔

انسٹالیشن مینوئل، وائرنگ اسکیمیٹک اور انگریزی میں کمیشننگ چیک لسٹ فراہم کی جاتی ہے۔ جرمن، فرانسیسی اور ڈچ ورژن والیوم آرڈرز کے لیے دستیاب ہیں۔

کیبل، گسکیٹ اور ٹرمینلز کی سالانہ بصری جانچ کے علاوہ معمول کی سروسنگ کی ضرورت نہیں ہے۔

تنصیب کی خرابیاں جس سے بچنا ضروری ہے۔

غلط: یہ فرض کرنا کہ گھر تین فیز ہے کیونکہ گلی ہے۔ دائیں: صارف یونٹ کھولیں اور آرڈر دینے سے پہلے تین لائیو کنڈکٹرز کی تصدیق کریں۔

غلط: موجودہ مشترکہ سرکٹ کے ذریعے جڑنا۔ دائیں: ایک وقف شدہ تھری فیز سرکٹ چلائیں جس کے اپنے بریکر اور آر سی ڈی کے سائز کی تنصیب کے لیے ہو۔

غلط: قریبی رینج میں جیٹ واش سے بچنے کے لیے IP65 پر انحصار کرنا۔ دائیں: معیاری ٹیسٹ میں اسے واٹر جیٹس کے خلاف سیل کیا جاتا ہے، لیکن پریشر واشر کو براہ راست انکلوژر سیون پر نشانہ نہ بنائیں۔

غلط: اوپر کی طرف کیبل کے اندراج کے ساتھ نصب کرنا۔ دائیں: دستی میں واقفیت کی پیروی کریں۔ پانی ایک کیبل کو ٹریک کرتا ہے اور جس بھی داخلی مقام پر آسمان کا سامنا ہوتا ہے اس پر تالاب لگاتا ہے۔

غلط: فیز روٹیشن چیک کو چھوڑنا۔ دائیں: کمیشننگ کے وقت اس کی تصدیق کریں — یونٹ چارج کرنے کے بجائے غلطی کی اطلاع دیتا ہے، اور اس قابل گریز کال آؤٹ پر انسٹالر کے دن کی شرح لاگت آتی ہے۔

یورپی تنصیبات سے تاثرات

لوئر سیکسنی میں ایک انسٹالر نے 2025 کے اوائل سے اب تک ان میں سے چالیس کے قریب نئے تعمیر شدہ مکانات کو فٹ کر دیا ہے۔ اس کا عملی تبصرہ: کمپیکٹ باڈی مخصوص شیٹ سے زیادہ اہمیت رکھتی ہے، کیونکہ جرمن یوٹیلیٹی رومز پر ہجوم ہوتا ہے اور ایک بڑا وال باکس اکثر پہلے سے طے شدہ طور پر باہر ہوتا ہے۔

آرکٹک سرکل کے اندر موجود Tromsø میں ایک گھر کے مالک نے اطلاع دی کہ یونٹ بغیر کسی غلطی کے دو سردیوں سے گزرا ہے، حالانکہ اس نے نوٹ کیا کہ الیکٹرانکس کے گرم ہونے سے پہلے گہری سردی میں فون ایپ منسلک ہونے میں سست ہے۔ ہم نے اسے فرم ویئر ٹیم تک پہنچایا۔ یہ بلوٹوتھ ویک رویہ ہے، چارجنگ کا مسئلہ نہیں۔

روٹرڈیم میں ایک پراپرٹی مینیجر جو تین عمارتوں میں چھ یونٹ چلا رہے ہیں نے کہا کہ متوازن تھری فیز ڈرا فیصلہ کن عنصر تھا - عمارت کی سپلائی چھ سنگل فیز چارجرز نہیں لے سکتی تھی جو ایک ہی ٹانگ میں لوڈ ہو رہی تھی۔

عام سوالات

سوال: مجھے کیسے معلوم ہوگا کہ میرے گھر میں تھری فیز ہے؟

A: صارف یونٹ کو تین لائیو کنڈکٹرز کے لیے چیک کریں، یا اپنے میٹر کو دیکھیں — تھری فیز میٹر فی فیز الگ ریڈنگ دکھاتے ہیں۔ آپ کا الیکٹریشن منٹوں میں تصدیق کر سکتا ہے۔

سوال: اگر میری کار صرف 7.4kW AC لیتی ہے تو کیا ہوگا؟

A: یہ 7.4kW پر چارج ہوگا۔ کسی چیز کو نقصان نہیں پہنچا ہے، لیکن آپ اس صلاحیت کے لیے ادائیگی کر رہے ہیں جسے آپ استعمال نہیں کر سکتے — اس کے بجائے سنگل فیز ماڈل خریدیں۔

سوال: مکمل چارج کے لیے کب تک؟

A: تقریباً 50-60 کلومیٹر فی گھنٹہ کی حد۔ 60kWh کی بیٹری 20% سے مکمل ہونے میں تقریباً پانچ گھنٹے لگتی ہے۔

سوال: کیا اسے انٹرنیٹ کی ضرورت ہے؟

A: نہیں بلوٹوتھ کنٹرول بغیر نیٹ ورک کے فون سے چارجر پر کام کرتا ہے۔ اگر آپ ریموٹ مرئیت چاہتے ہیں تو وائی فائی اختیاری ہے۔

سوال: کیا یہ اسکینڈینیویا میں آؤٹ ڈور ماؤنٹنگ کے لیے موزوں ہے؟

A: ہاں — IP65 اور درجہ بندی -30°C۔ دستی میں بڑھتے ہوئے واقفیت پر عمل کریں تاکہ کیبل کے اندراج پر پانی جمع نہ ہو۔

سوال: کون سا کنیکٹر نصب ہے؟

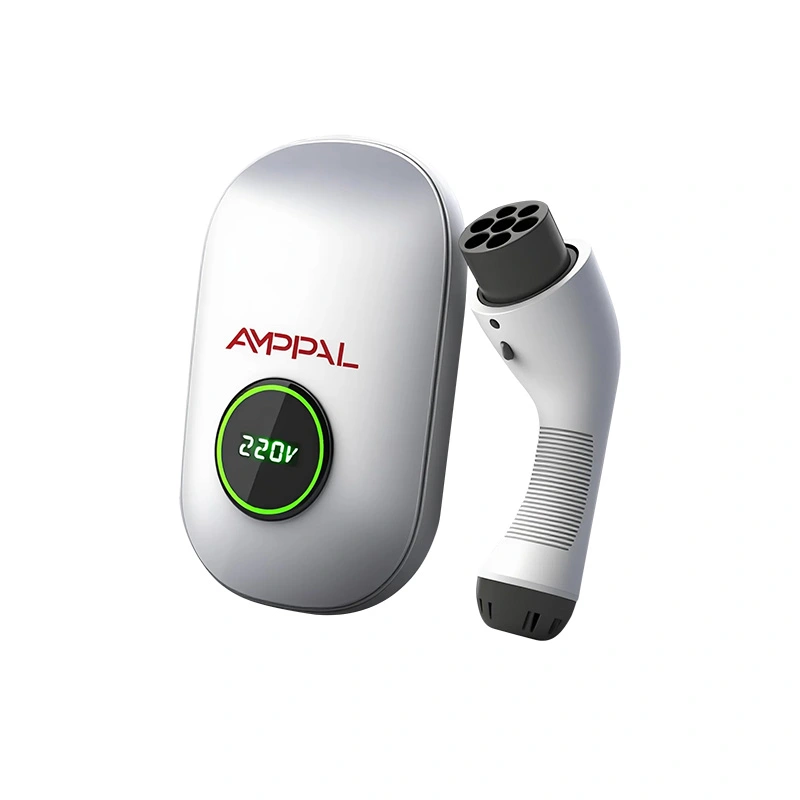

A: قسم 2، یورپی معیار. کیبل کی لمبائی معیاری طور پر 5 میٹر ہے۔

سوال: کیا مجھے ایک اضافی RCD کی ضرورت ہے؟

A: یونٹ AC اور 6mA DC بقایا کرنٹ کا پتہ لگانے کو مربوط کرتا ہے۔ آپ کے انسٹالر کو اب بھی اس بات کی تصدیق کرنی چاہیے کہ اپ اسٹریم پروٹیکشن مقامی وائرنگ کے ضوابط پر پورا اترتا ہے۔

سوال: کیا میں اسے برانڈڈ کر سکتا ہوں؟

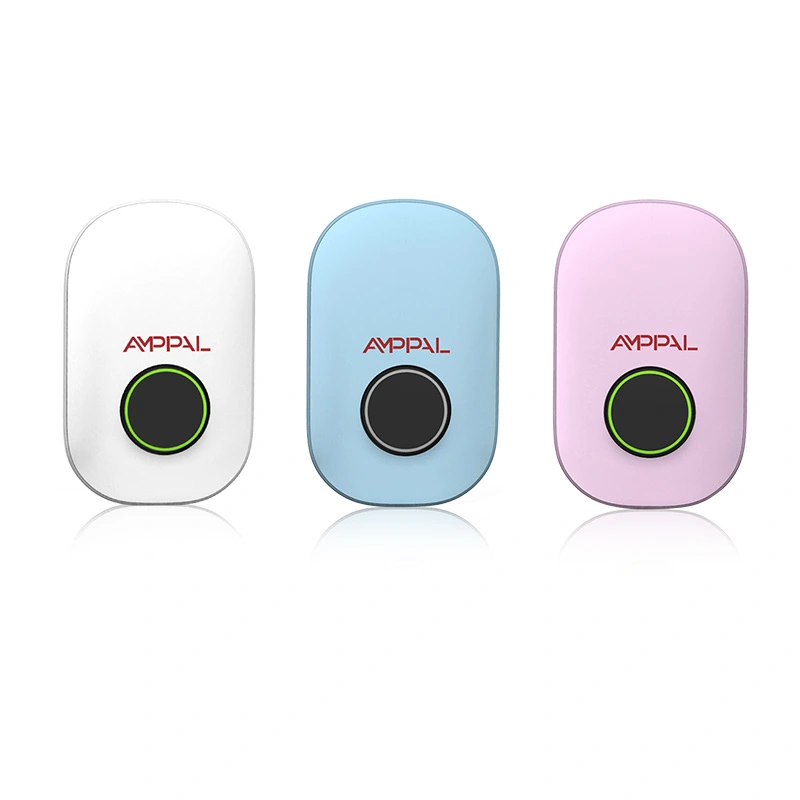

A: ہاں — لوگو، ہاؤسنگ کلر اور پرنٹ شدہ ریٹیل پیکیجنگ 100 یونٹس سے، 25-30 کام کے دنوں کے لیڈ ٹائم کے ساتھ۔
