رہائشی استعمال کے لیے 3.5kW پورٹیبل AC EV چارجر

ویدر پروفنگ جو نلی سے بچ جاتی ہے۔

چارجر کی بیرونی ایمانداری کو چیک کرنے کا تیز ترین طریقہ اس کا دوسرا ہندسہ پڑھنا ہے۔ IP54 کا مطلب ہے ایک سپلیش؛ IP65 کا مطلب ہے نلی۔ یہ دیوار سے لگا ہوا یونٹ دوسری قسم کا ہے۔

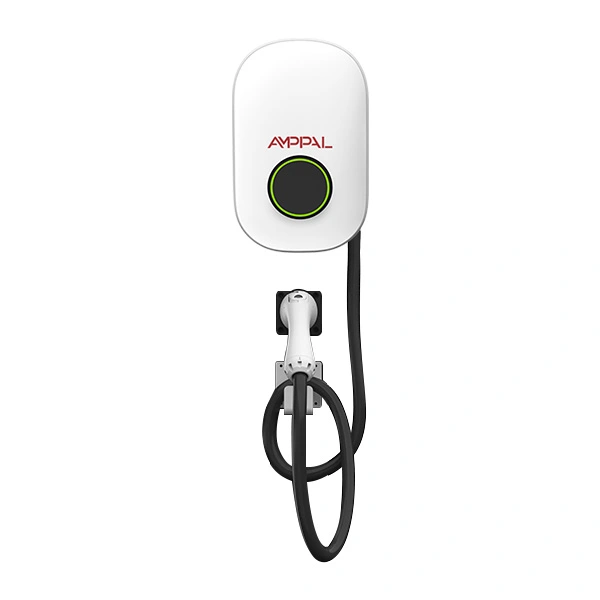

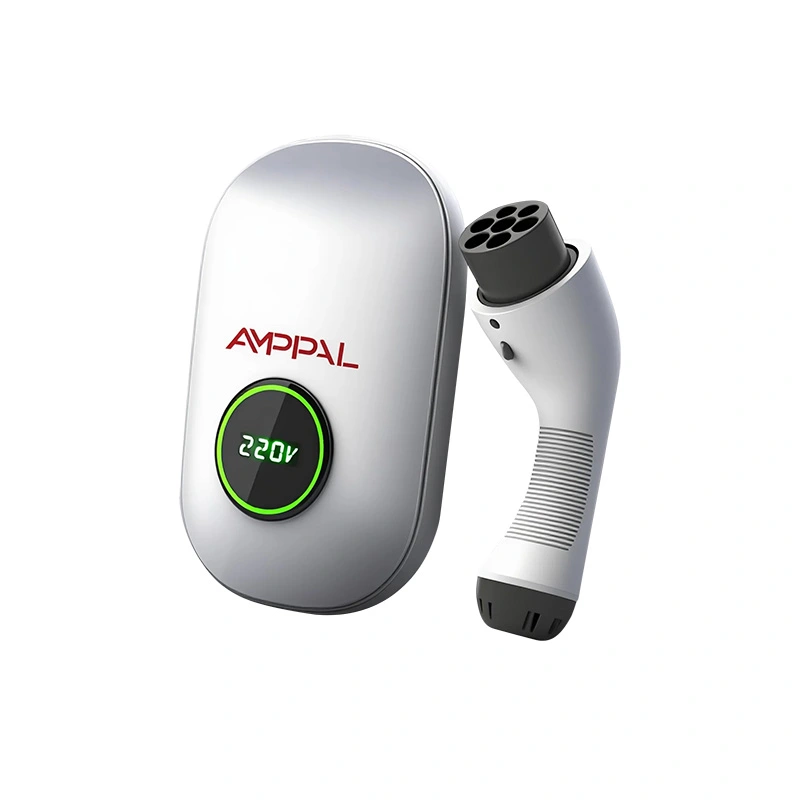

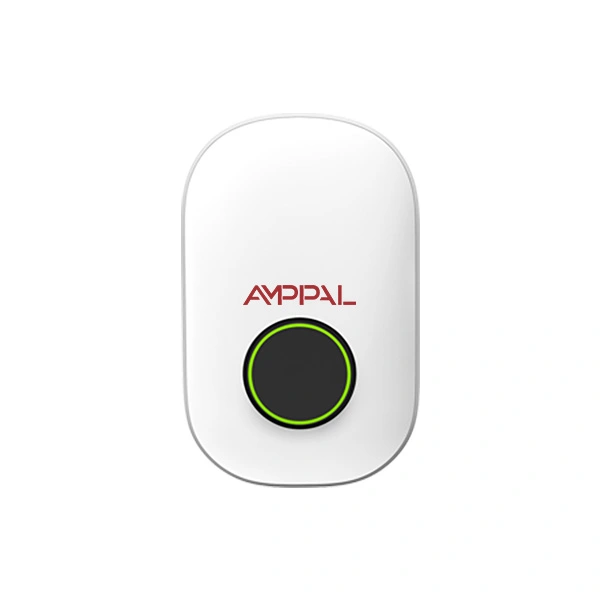

رہائشی استعمال کے لیے AMPPAL 3.5kW پورٹ ایبل AC EV چارجر (AF-AC-3.5-B-A-O-1/2-SF) ایک 304 x 191 x 95 ملی میٹر پلاسٹک انکلوژر وال باکس ہے جس میں ایک قسم 2 ساکٹ ہے، جسے 220VAC سنگل-phase پر 16A ریٹ کیا گیا ہے۔ یہ بلوٹوتھ، وائی فائی، اور AMPPAL ایپ کے ذریعے جڑتا ہے، اور یہ -30°C سے +50°C کام کرنے کی حد کے ساتھ IP65 کی درجہ بندی رکھتا ہے۔

ہم نے اسے ان جگہوں کے لیے بنایا ہے جہاں ایک عام چارجر زندہ نہیں رہتا: نمکین ہوا، دھول کے طوفان، مون سون کی بارش، اور صفائی کرنے والے عملے کا پریشر واشر۔ سالٹ سپرے، سلکا ڈسٹ، اور پریشر واشر تین قاتل ہیں۔ یہ مکان تینوں کے ارد گرد بنایا گیا ہے۔

صاف کرنے کے لیے کوئی ٹچ اسکرین نہیں ہے اور خراب ہونے کے لیے کوئی کیپیڈ نہیں ہے۔ انٹرفیس آپ کا فون ہے۔ ان حصوں کو ہٹانا جان بوجھ کر ہے: دیوار میں کم سوراخ، نمکین ہوا کے حملے کے لیے کم چیزیں۔

پانچ طریقے IP65 آؤٹ ڈور چارجنگ کو تبدیل کرتا ہے۔

ڈسٹ ٹائٹ ڈسٹ ریزسٹنٹ سے مختلف ہے: 6 کا مطلب ہے کہ کوئی ذرات اندر نہیں آتے، یہاں تک کہ کھدائی یا صحرائی تعمیراتی جگہ میں بھی۔

واٹر جیٹس کی اجازت ہے: آپ صفائی کے دوران یونٹ کو نیچے رکھ سکتے ہیں، بالکل اسی طرح زیادہ تر بیرونی چارجرز مر جاتے ہیں۔

مہر بند ہاؤسنگ گاڑھا ہونے کا شکار موسموں کو روکتا ہے۔ گسکیٹ کو فرنٹ کور کے سکرو پیٹرن سے یکساں طور پر کمپریس کیا جاتا ہے۔

-30 ° C سے +50 ° C کی حد میں ہیٹر یا پنکھے کے بغیر نورڈک سردیوں اور خلیجی گرمیوں کا احاطہ کیا جاتا ہے۔

پلاسٹک کے انکلوژر کا مطلب ہے کہ زنگ آلود راستے نہیں ہیں: کوئی ننگے دھاتی کنارہ نہیں، کوئی کھجلی پن نہیں، اور باڈی لائٹ ایک شخص کی تنصیب کے لیے کافی ہے۔

ناکام ہونے کے لیے ایک کم چیز: کوئی کارڈ ریڈر اور کوئی کیپیڈ نہ ہونے کا مطلب ہے کہ انکلوژر میں کم سوراخ اور نمکین ہوا کے حملے کے لیے کم حصے۔

تکنیکی وضاحتیں

ماحولیات کے لیے یہ یونٹ بنایا گیا تھا۔

ساحلی گھر اور کاٹیجز جہاں پانی کے 500 میٹر کے اندر ہر چیز پر نمک کا سپرے جم جاتا ہے۔

دھول بھرے علاقوں میں تعمیراتی سائٹ کے کیبن اور ٹول شیڈ، جہاں باریک دھول کم کنیکٹرز میں پیس جائے گی۔

مون سون کی آب و ہوا: دیوار کی چڑھائی اور نیچے کی طرف والی ساکٹ تالاب بننے سے پہلے پانی بہاتی ہے۔

زیادہ نمی اور باقاعدگی سے دھونے کے معمولات کے ساتھ فارم آؤٹ بلڈنگ اور استبل۔

سرد علاقے جہاں -30 ° C سردیاں سستے الیکٹرانکس کو مار دیتی ہیں۔ یونٹ کی پوری رینج کے لیے درجہ بندی کی گئی ہے۔

عارضی اور رینٹل سیٹ اپ: ہلکا پھلکا، دیوار پر نصب، اور سائٹس کے درمیان منتقل کرنا آسان ہے۔

گیراج اور کارپورٹ کی دیواریں جہاں رات بھر گاڑھا پن ٹپکتا ہے۔ مہر بند بورڈ نمی کو کم کرتا ہے۔

کرائے پر چھٹیوں کی جائیدادیں جہاں مہمانوں کے لیے سازوسامان مشکل ہوتا ہے۔ ایک یونٹ جو نلی سے بچ جاتا ہے وہ زیادہ تر مہمانوں کو زندہ رکھتا ہے۔

بارش ہونے پر اندر کیا ہوتا ہے۔

پانی پہلے سامنے کے احاطہ سے ملتا ہے۔ IP65 گسکیٹ کور کے پیچھے بیٹھتا ہے اور کیبل گلینڈ انٹری پوائنٹ پر مہر لگا دیتا ہے۔ بارش سے فائدہ اٹھانے کے لیے کوئی وینٹیلیشن سلاٹ نہیں ہے کیونکہ یونٹ دیوار کی سطح کے ذریعے کنویکشن سے ٹھنڈا ہوتا ہے۔

ٹائپ 2 ساکٹ کا اپنا ڑککن ہے۔ جب ایک کار پلگ ان ہوتی ہے، تو کنیکٹر خود ہی ویدر پروفنگ رکھتا ہے۔ بیکار ہونے پر، ڈھکن بارش اور دھول کو رابطوں سے دور رکھتا ہے۔

IP65 کا کیا مطلب نہیں ہے: ڈوب جانا۔ درجہ بندی جیٹ طیاروں اور بارش کا احاطہ کرتی ہے، نہ کہ کھڈوں، اس لیے یونٹ کو ساکٹ کو نیچے کے زاویے کے ساتھ ماؤنٹ کریں اور بنیاد کو سیلاب کی سطح سے اوپر رکھیں۔ سائڈ وے بارش والی جگہوں پر، ریسیس شدہ ساکٹ اور کم پروفائل کا ڈھکن پانی کو رابطوں تک پہنچنے سے پہلے لمبا راستہ فراہم کرتا ہے۔

سرد رویہ بھی ایک لکیر کا مستحق ہے: مہر بند حجم تھوڑا سا سانس لیتا ہے، اس لیے نمی جوڑوں میں بند ہو جاتی ہے بجائے اس کے کہ وینٹ کے ذریعے انتظام کیا جائے۔ انتہائی منجمد پگھلنے کے چکروں میں ہم اب بھی ایک ایو کے نیچے چڑھنے کی سفارش کرتے ہیں، جس کی کوئی قیمت نہیں ہے اور آخری شک کو دور کرتا ہے۔

IP65 درجہ بندی کے پیچھے جانچ

بیچ کے نمونے IPX5 واٹر جیٹ ٹیسٹنگ فی IEC 60529 چلاتے ہیں: ایک 6.3 ملی میٹر نوزل ​​12.5 لیٹر فی منٹ، تین منٹ کے لیے تمام زاویوں سے اسپرے کیا جاتا ہے۔

ڈسٹ چیمبر چلتا ہے IP6X طریقہ کار کے مطابق آٹھ گھنٹے کے بعد کسی داخلے کی تصدیق نہیں کرتا ہے۔

100% یونٹس ہائی پوٹ ڈائی الیکٹرک اور گراؤنڈ کنٹینیوٹی چیک پاس کرتے ہیں۔

تھرمل سائیکلنگ -30°C سے +70°C فی IEC 60068، نیز نمونے کی اکائیوں پر 96-گھنٹے نمک کا سپرے۔

48 گھنٹے فل لوڈ برن ان انکلوژر سیل کے ساتھ، جبکہ اندرونی درجہ حرارت لاگ ان ہوتا ہے۔

ISO 9001:2015 کے تحت RoHS/RECH کے مطابق اجزاء؛ کم وولٹیج اور EMC ہدایات کے مطابق CE۔

ہر یونٹ کا سیریل نمبر اس کے ٹیسٹ ریکارڈز سے منسلک ہوتا ہے، اس لیے بیچ سرٹیفکیٹ کو ایک مخصوص پروڈکشن ڈے تک ٹریس کیا جا سکتا ہے۔

انکلوژر کیسے بنایا جاتا ہے: آٹھ مراحل

مولڈنگ: ہاؤسنگ کو انجیکشن سے مولڈ کیا گیا ہے جس میں گسکیٹ کی نالی اور بڑھتے ہوئے پوائنٹس کو ٹول میں ڈیزائن کیا گیا ہے۔

گاسکیٹ سیٹنگ: IP65 سیل لگا ہوا ہے اور اسے بیک لائٹ کے نیچے لگاتار مالا کے لیے چیک کیا جاتا ہے۔

PCBA: پاور بورڈ، بلوٹوتھ/وائی فائی ماڈیول، اور میٹرنگ ایس ایم ٹی لائن پر آباد ہیں۔

حفاظتی کوٹنگ: مین بورڈ کو فائنل اسمبلی سے پہلے ایک پتلا کنفارمل کوٹ ملتا ہے۔

ساکٹ اور کیبل غدود اسمبلی، قیاس کے مطابق ٹارک جو مہر کو کام کرتی ہے۔

فرم ویئر لوڈ اور ایپ پیئرنگ چیک۔

آئی پی سیمپلنگ: ہر بیچ سے یونٹ واٹر جیٹ رگ پر جاتے ہیں۔

ہائی برتن، بصری QC، اور پیکنگ؛ معیاری احکامات 15-20 کام کے دنوں میں جہاز.

دائیں ٹول، دائیں سائٹ: 3.5 کلو واٹ کا انتخاب

3.5kW ایک سست، مستحکم چارج ہے: ایک عام EV کے لیے تقریباً 15-17km فی گھنٹہ رینج، اور زیادہ تر مسافروں کے لیے رات بھر کا ٹاپ اپ۔ اس کا انتخاب کریں جب کار گھنٹوں کھڑی رہے اور سرکٹ ایک عام 16A ساکٹ سرکٹ ہو۔

جب آپ کو تبدیلی کی ضرورت ہو تو اسے منتخب نہ کریں۔ ایک ٹیکسی فلیٹ جو ہر دو گھنٹے میں سائیکل چلاتا ہے اسے 7kW یا 11kW کی ضرورت ہوتی ہے، اور تین فیز سروس والے ڈپو کو 3.5kW باکس نہیں چلنا چاہیے۔ یہ گھریلو اور ہلکا تجارتی ٹول ہے، تھرو پٹ مشین نہیں۔

جہاں یہ حقیقی طور پر جیتتا ہے: بیرونی نمائش فیصلہ کرتی ہے، طاقت نہیں۔ اگر مقام ساحلی، گرد آلود، یا منجمد ہے، تو IP65 شیل معمولی آؤٹ پٹ پر بھی خود کو درست ثابت کرتا ہے۔

7kW سنگل فیز یونٹ کے ساتھ موازنہ؟ 3.5kW 16A اور 7kW ڈرا 32A؛ بہت سے پرانے گھروں اور کاٹیجز میں 16A سرکٹ ہوتا ہے لیکن 32A والا نہیں۔ جب وائرنگ انتخاب کا حکم دیتی ہے، تو 3.5kW مکمل طور پر دوبارہ تار لگانے سے گریز کرتا ہے۔

خریدار AMPPAL آؤٹ ڈور یونٹس کو کیوں ترجیح دیتے ہیں۔

IP65 کا تجربہ کیا گیا ہے، فرض نہیں کیا گیا: واٹر جیٹ اور ڈسٹ چیمبر کے نتائج فی بیچ دستیاب ہیں۔

AMPPAL ایپ کے ساتھ بلوٹوتھ اور وائی فائی کے ذریعے مقامی کنٹرول؛ سیشن شروع کرنے کے لیے کلاؤڈ اکاؤنٹ کی ضرورت نہیں ہے۔

کمپیکٹ 304 x 191 x 95 ملی میٹر ہاؤسنگ اور ایک شخص والا وال ماؤنٹ انسٹال۔

سی ای سرٹیفیکیشن، 2 سالہ معیاری وارنٹی، 15-20 کام کے دنوں کا لیڈ ٹائم، MOQ 1 یونٹ۔

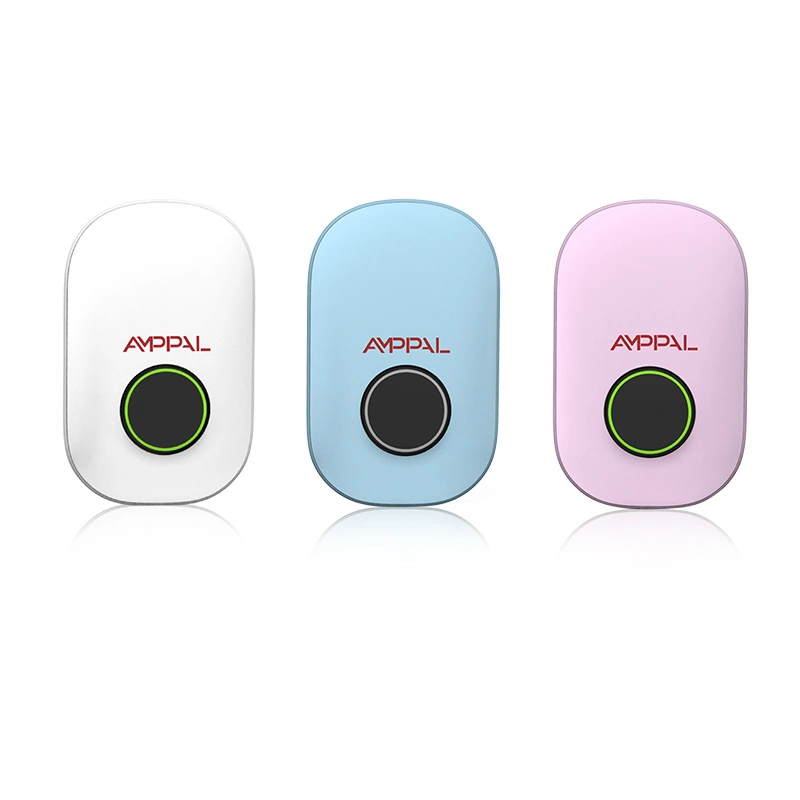

OEM/ODM: لوگو، ہاؤسنگ کا رنگ، اور ایپ برانڈنگ اپنی مرضی کے مطابق؛ 2014 سے 40+ ممالک کو برآمدات۔

سٹاک کے موافق اسپیئرز: گسکیٹ، ساکٹ کا ڈھکن اور کیبل اسمبلیاں ہی استعمال کی جانے والی اشیاء ہیں، اس لیے ایک ڈسٹری بیوٹر ایک چھوٹی کٹ پکڑ کر پورے نصب شدہ بیس کو ڈھانپ سکتا ہے۔

پیکنگ اور ڈیلیوری کی تفصیلات

ہر یونٹ تقریباً 380 x 280 x 170 ملی میٹر کے ریٹیل کے لیے تیار کارٹن میں، جھاگ سے محفوظ، دیوار بریکٹ، پیچ اور دستی کے ساتھ بھیجتا ہے۔ مجموعی وزن تقریباً 3 کلوگرام ہے۔

دو تہوں میں چالیس یونٹ فی پیلیٹ؛ ایک 20 فٹ کا کنٹینر تقریباً 1,500 یونٹ رکھتا ہے اور ایک 40HQ تقریباً 3,300، اس لیے چھوٹے اور بڑے آرڈر دونوں اقتصادی طور پر بھیجے جاتے ہیں۔ تقسیم کار اکثر اس ماڈل کو ایک کنٹینر میں 7kW اور 11kW ورژن کے ساتھ جوڑ دیتے ہیں۔

قیمتیں FOB ننگبو یا شنگھائی ہیں، EXW دستیاب ہیں۔ تجارتی انوائس، پیکنگ لسٹ، بل آف لاڈنگ، سرٹیفکیٹ آف اوریجن، اور سی ای ڈیکلریشن ہر کھیپ کے ساتھ ہوتا ہے۔

سپورٹ اور مرمت کی پالیسی

2 سال کی معیاری وارنٹی شپمنٹ سے، مینوفیکچرنگ کے نقائص بشمول سیل شدہ الیکٹرانکس کا احاطہ کرتی ہے۔

ویڈیو تشخیص کے ساتھ 24 گھنٹے تکنیکی جواب۔

اسپیئر پارٹس: گسکیٹ کٹس، ساکٹ کے ڈھکن، اور کیبل اسمبلیاں DHL/FedEx کے ذریعے 2 کام کے دنوں میں۔

تصاویر اور سیریل نمبر کے ذریعے RMA: آپ کو کچھ بھی واپس کرنے سے پہلے تبدیلی یا مرمت کی تصدیق ہو جاتی ہے۔

مہر ایک پہننے والی چیز ہے: اگر یونٹ کبھی جدا ہو جائے تو گیس ٹوکری کو تبدیل کریں، اور ہم ہر مرمت کے آرڈر کے ساتھ ایک تازہ گاسکیٹ مفت شامل کرتے ہیں۔

زیادہ تر معاملات میں فیلڈ کی مرمت ممکن ہے: سامنے کا احاطہ اور گسکیٹ معیاری ٹولز کے ساتھ آ جاتا ہے، لہذا خراب شدہ ڈھکن کا مطلب بالکل نیا یونٹ نہیں ہے۔

ہینڈلنگ اور صفائی کے نوٹس

غلط: ڈھکن کھول کر ساکٹ کو دباؤ سے دھونا۔ دائیں: ساکٹ کا ڈھکن بند کریں، اور ہوزنگ سے پہلے پلگ لگے ہوئے کنیکٹر کو ڈھانپ دیں۔

غلط: یونٹ کو فلیٹ لگانا تاکہ پانی کے اوپری کنارے پر جمع ہوں۔ دائیں: بریکٹ کے جھکاؤ کا استعمال کریں تاکہ چہرہ پانی بہائے۔

غلط: دیوار کے ذریعے فیلڈ کیبل کے اندراج کو سوراخ کرنا۔ دائیں: فیکٹری گلینڈ کا استعمال کریں؛ کھیت میں کھودنے والا سوراخ وہ جگہ ہے جہاں پانی داخل ہوتا ہے۔

غلط: سیلاب زدہ علاقے میں یونٹ کو فرش کی سطح پر چھوڑنا۔ دائیں: معلوم فلڈ لائن کے اوپر ماؤنٹ کریں۔ IP65 جیٹ پروف ہے، ڈائیو پروف نہیں۔

غلط: یووی کی نمائش کے سالوں کے بعد گسکیٹ کو نظر انداز کرنا۔ دائیں: مہر کا سالانہ معائنہ کریں اور اگر پھٹا ہو تو اسے تبدیل کریں۔ کٹ کی قیمت تشخیص سے کم ہے۔

سخت موسموں سے خریدار کی کہانیاں

ناروے کے ساحل پر ایک کاٹیج کے مالک نے سمندر سے 200 میٹر کے فاصلے پر ایک بوتھ ہاؤس کے ساتھ ایک کاٹیج لگایا۔ نمک کے اسپرے کے دو سردیوں کے بعد، واحد مسئلہ ایک سخت ساکٹ کا ڈھکن تھا، جسے اس نے سلیکون سپرے سے ڈھیلا کیا تھا۔ الیکٹرانکس نے کبھی غلطی نہیں کی۔

کینیا کا ایک تعمیراتی ٹھیکیدار دھول آلود پہاڑی علاقے میں سائٹ کیبن پر چار یونٹ رکھتا ہے۔ سائٹ مینیجر کی شکایت زیادہ تر کے برعکس ہے: یونٹ اتنے مہربند ہیں کہ دھول بھی نہیں نکل سکتی، اور دھوپ کے دنوں میں اسکرین کے بیزل کے پیچھے ایک پتلی فلم جمع ہوتی ہے۔

چلی کے ایک کان کنی کیمپ نے اونچائی پر عملے کی رہائش کے لیے ایک بیچ کا آرڈر دیا۔ ان کے الیکٹریکل فورمین نے -18 ° C پر ایک رات کے بعد -30 ° C کی درجہ بندی کی تعریف کی۔ اس نے پہلے سستے چارجرز کو -10 ° C سے نیچے فیل ہوتے دیکھا تھا۔

ان رپورٹس میں مشترکہ دھاگہ: کوئی بھی پانی کے نقصان کے بارے میں نہیں پکارتا۔ شکایات کاسمیٹک، ایک سخت ڑککن یا ایک دھندلا بیزل ہے، جو بالکل وہی ہے جو موسم سے بچنے والے ڈیزائن کے مالک کو خرچ کرنا چاہئے.

ویدر پروف چارجنگ کے بارے میں سوالات

سوال: کیا میں واقعی یونٹ میں براہ راست پانی چھڑک سکتا ہوں؟

A: ہاں، IP65 کسی بھی سمت سے کم پریشر والے جیٹ طیاروں سے حفاظت کرتا ہے۔ ہوزنگ کرتے وقت ساکٹ کا ڈھکن بند رکھیں۔

سوال: IP54 اور IP65 میں کیا فرق ہے؟

A: دوسرا ہندسہ: 4 چھڑکنے کے خلاف مزاحمت کرتا ہے، 5 جیٹ طیاروں کی مزاحمت کرتا ہے۔ پہلا ہندسہ 6 دھول کی تنگی کا اضافہ کرتا ہے۔

سوال: کیا یونٹ انجماد سے نیچے چارج کرے گا؟

A: اس کی درجہ بندی -30 ° C ہے؛ کار کی بیٹری مینجمنٹ فیصلہ کرتی ہے کہ سردی کے وقت یہ کتنی طاقت قبول کرتی ہے۔

سوال: کیا دھوپ میں پلاسٹک کا رنگ پیلا ہو جاتا ہے؟

A: رہائش UV-مستحکم ہے، لیکن کئی سال باہر رہنے کے بعد سطح کی معمولی دھندلاہٹ کی توقع ہے۔

سوال: ایپ کلاؤڈ اکاؤنٹ کے بغیر کیا کرتی ہے؟

A: بلوٹوتھ پیئرنگ، اسٹارٹ/اسٹاپ، اور لائیو پاور ڈسپلے مقامی طور پر کام کرتا ہے۔ وائی ​​فائی ایک بار کنفیگر ہونے کے بعد ریموٹ رسائی کا اضافہ کرتا ہے۔

سوال: کون سا ساکٹ اور کیبل شامل ہیں؟

A: ایک مقررہ کیبل کے ساتھ ایک قسم 2 ساکٹ؛ AC ماڈلز پر CCS اور CHAdeMO پیش نہیں کیے جاتے ہیں۔

سوال: کیا اسے گھر کے اندر بھی نصب کیا جا سکتا ہے؟

A: ہاں، IP65 شیل کہیں بھی کام کرتا ہے۔ اندرونی استعمال صرف ہیڈ روم کو غیر استعمال شدہ چھوڑ دیتا ہے۔

سوال: لیڈ ٹائم کیا ہے؟

A: معیاری ماڈلز کے لیے 15-20 کام کے دن، MOQ 1 یونٹ۔
