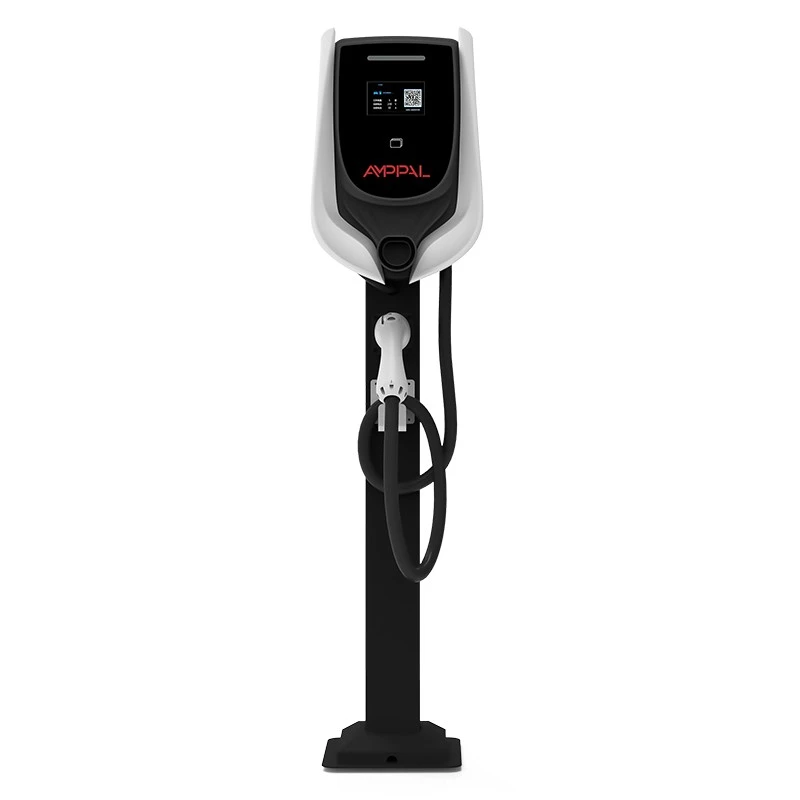

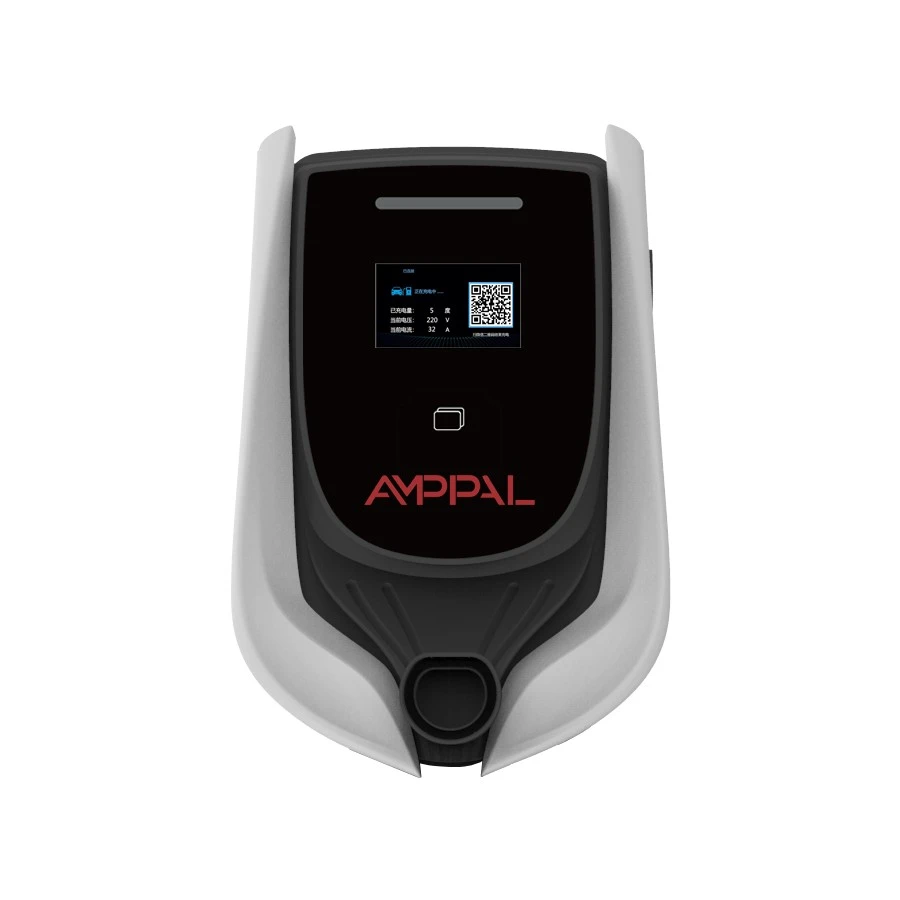

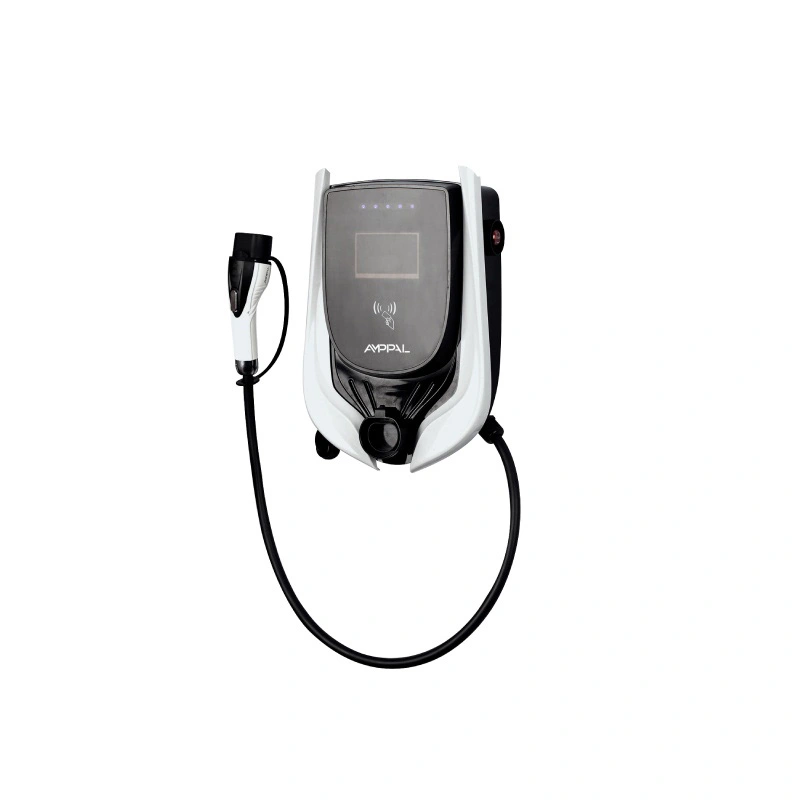

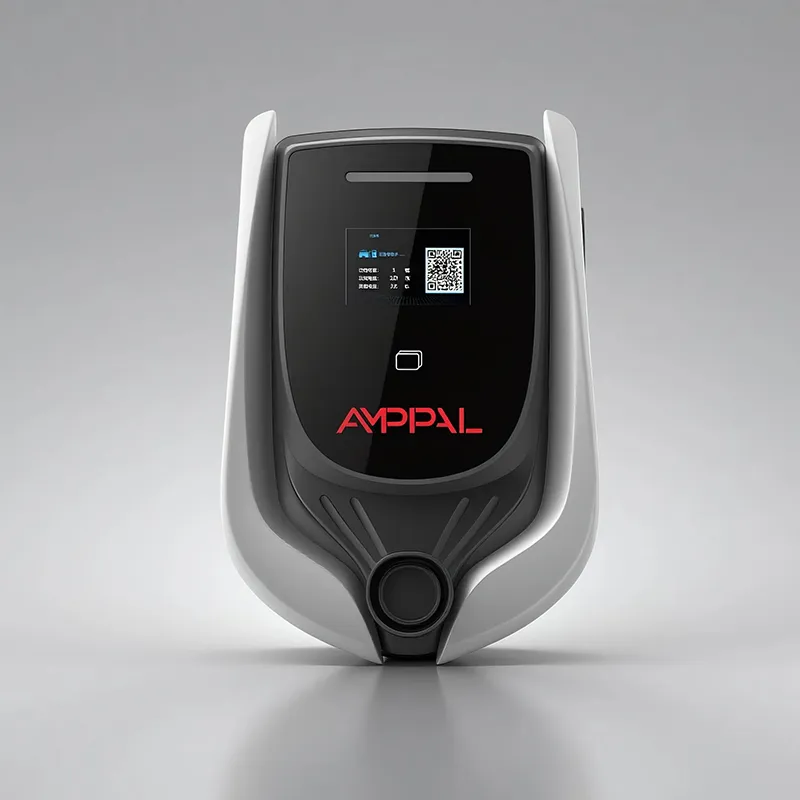

ہوٹلوں اور اپارٹمنٹس کے لیے 11kW OCPP کمرشل AC EV چارجنگ اسٹیشن

چارجنگ سائٹ پر تھری فیز پاور کا فرق

محدود آنے والی طاقت والی سائٹ اب بھی بہت سی ای وی پیش کر سکتی ہے — اگر اسٹیشن اس بات پر متفق ہوں کہ کون کیا ڈرا رہا ہے۔ ہوٹلوں اور اپارٹمنٹس کے لیے AMPPAL 11kW OCPP کمرشل AC EV چارجنگ اسٹیشن (ماڈل AF-AC-11-L/B-A-M-4-SD-P) بالکل اسی گفت و شنید کے لیے بنایا گیا ہے، اور تین فیز ان پٹ کی بنیاد ہے۔

ایک 11kW سنگل فیز چارجر ایک فیز سے تقریباً 46A کا مطالبہ کرے گا، جس سے زیادہ تر کمرشل پینل نفرت کرتے ہیں۔ یہ سٹیشن تین مرحلوں میں تقریباً 16A فی فیز لیتا ہے اسی 11kW فراہم کرنے میں، سائٹ کے فیز بیلنس کو برابر اور پینل کو خوش رکھتا ہے۔ یہ ایک چارجر کے درمیان فرق ہے جو عمارت میں فٹ بیٹھتا ہے اور ایک جو سروس اپ گریڈ کرنے پر مجبور کرتا ہے۔

نیٹ ورک اسٹیک شامل کریں — RFID, LCD, LED سٹرپ، OCPP 1.6j چار کنیکٹیویٹی آپشنز پر — اور آپ کے پاس ایک اسٹیشن ہے جو نہ صرف تیزی سے چارج کرتا ہے بلکہ سائٹ کے لوڈ مینیجر کو رپورٹس، بلز اور پیداوار بھی دیتا ہے۔

ایک سے زیادہ اسٹیشن چلانے والی سائٹوں کے لیے چھ فوائد

~16A فی فیز پر تھری فیز ان پٹ فی فیز لوڈنگ کو کم رکھتا ہے، اس لیے موجودہ سروس میں مزید اسٹالز فٹ ہوجاتے ہیں۔

مربوط لوڈ مینجمنٹ سائٹ کی کل قرعہ اندازی کو محدود کرتا ہے، جب ہر اسٹال پر قبضہ ہوتا ہے تو مین بریکر کی حفاظت کرتا ہے۔

ایل ای ڈی کی پٹی ہر اسٹیشن کی حالت کو پورے لاٹ سے دکھاتی ہے، جو سائٹ کے عملے کے لیے پیدل سفر کی جانچ کو کم کرتی ہے۔

RFID اور OCPP 1.6j فی صارف بلنگ کو درست رکھتے ہیں یہاں تک کہ جب دس سیشن ایک ساتھ چلتے ہیں۔

≤40dB شور کی درجہ بندی اسٹیشنوں کو دفتر کی کھڑکیوں اور اپارٹمنٹ کی دیواروں کے قریب بغیر شکایت کے بیٹھنے دیتی ہے۔

4.3 انچ کا LCD سائٹ پر سیشن کی تفصیلات دکھاتا ہے، جبکہ بیک اینڈ وہی ڈیٹا دور سے دکھاتا ہے۔

تکنیکی وضاحتیں

وہ ماحول جو 11kW کے اسٹیشن سے سب سے زیادہ فائدہ اٹھاتے ہیں۔

دفتری کیمپس جہاں ملازمین کو 8 گھنٹے کے دن کے دوران ایک بامعنی ٹاپ اپ کی ضرورت ہوتی ہے، نہ کہ صرف ایک چال۔

تین فیز ہاؤس سپلائی کے ساتھ اپارٹمنٹ ٹاورز اور 5-20 رہائشی پارکنگ اسٹالز۔

ریٹیل پلازے اور مخلوط استعمال کی ترقی جہاں کاروبار کے معاملات اور مہمان فی سیشن ادائیگی کرتے ہیں۔

ہر گاڑی کی کھپت کی رپورٹ کے ساتھ، شفٹوں کے درمیان وین چارج کرنے والے چھوٹے بیڑے کے گز۔

سخت کنکشن کی حد والی عمارتیں جہاں الیکٹریکل انجینئر ہر ایم پی کا بجٹ بناتا ہے۔

کس طرح ڈائنامک لوڈ بیلنسنگ دستیاب طاقت کو شیئر کرتی ہے۔

ہر سائٹ کی ایک چھت ہوتی ہے: مین بریکر، ٹرانسفارمر، یوٹیلیٹی کنٹریکٹ۔ لوڈ بیلنسنگ اس چھت کو بجٹ میں بدل دیتا ہے۔ ایک گروپ میں اسٹیشنز اپنی لائیو ڈرا کی رپورٹ مینجمنٹ پلیٹ فارم یا RS485 سے زیادہ مقامی کنٹرولر کو دیتے ہیں، اور ہر یونٹ کو ریئل ٹائم کرنٹ کی حد ملتی ہے جو رقم کو چھت کے نیچے رکھتی ہے۔

جب کوئی نئی کار پلگ ان ہوتی ہے، تو گروپ دوبارہ مختص کرتا ہے: جو سیشن سب سے طویل عرصے سے چل رہے ہیں وہ مختصر طور پر کم ہو سکتے ہیں، نئے آنے والے کو حصہ ملتا ہے، اور کوئی بھی مین بریکر پر نہیں جاتا۔ جب کاریں ختم ہو جاتی ہیں، آزاد شدہ صلاحیت باقی سیشنز میں واپس آجاتی ہے۔ ڈرائیور ایل ای ڈی کی پٹی کا رنگ بدلتے ہوئے دیکھتے ہیں۔ سائٹ انجینئر پسدید میں نمبر دیکھتا ہے۔

OCPP 1.6j ٹرانزیکشن اور کنفیگریشن سائیڈ کو رکھتا ہے — اسٹارٹ/اسٹاپ، kWh، ٹیرف، کارڈ IDs — جبکہ لوڈ کوآرڈینیشن مقامی لنک پر سوار ہوتا ہے۔ یہ تقسیم جان بوجھ کر کی گئی ہے: بلنگ کو کلاؤڈ کی ضرورت ہے، موجودہ کنٹرول کو ملی سیکنڈز کی ضرورت ہے، اور ملی سیکنڈز کو 4G راؤنڈ ٹرپ کا انتظار نہیں کرنا چاہیے۔

سرٹیفیکیشن اور سیفٹی کی تصدیق

UL 2202 مکمل چارجنگ سسٹم کی تعمیر اور برقی حفاظت کا احاطہ کرتا ہے۔ UL 2231-2 اہلکاروں کے تحفظ کے سرکٹری کا احاطہ کرتا ہے۔

تھری فیز بیلنس اور فیز لوس رویے کی فیکٹری ٹیسٹنگ میں تصدیق کی جاتی ہے، بشمول براؤن آؤٹ منظرنامے۔

IP54 کی تصدیق پیداواری نمونوں پر کیلیبریٹڈ سپرے اور ڈسٹ ٹیسٹ سے ہوتی ہے۔

≤40dB صوتی درجہ بندی ٹیسٹ اسٹینڈ پر ایک میٹر پر ماپا جاتا ہے، اور ریکارڈ بیچ کے ساتھ فائل کیا جاتا ہے۔

ہر یونٹ فائل پر رکھے ہوئے سیریل نمبر والے نتائج کے ساتھ ہپوٹ اور موصلیت کے ٹیسٹ پاس کرتا ہے۔

ہم OCPP 1.6j کے رویے کو ہر ریلیز پر ایک ریفرنس بیک اینڈ پر دوبارہ جانچتے ہیں۔ لوڈ بیلنسنگ منطق کو خاص طور پر ملٹی یونٹ منظرناموں کے خلاف جانچا جاتا ہے۔

11kW اسٹیشن کے پیچھے آٹھ پیداواری مراحل

اسمبلی Zhejiang کیمپس میں ہوتی ہے جس نے 2024 میں 10 لاکھ سے زیادہ چارجنگ یونٹ بھیجے تھے، جہاں FANUC روبوٹ اور TRUMPF لیزر آلات AC اور DC لائنوں کے ساتھ فرش کا اشتراک کرتے ہیں۔

1. انکلوژر اسٹیل لیزر کٹ اور پریس بریک، پھر پاؤڈر لیپت ہے۔

2. آنے والے ریلے، رابطہ کار، اور بورڈ منظور شدہ سپلائر کی فہرستوں کے خلاف چیک کیے جاتے ہیں۔

3. پاور اور کمیونیکیشن بورڈ ایس ایم ٹی بلٹ اور ری فلو سولڈرڈ ہیں۔

4. تھری فیز وائرنگ کیلیبریٹڈ ڈرائیوروں کے ساتھ اسمبل اور ٹارک چیک کی جاتی ہے۔

5. فرم ویئر چمکتا ہے اور یونٹ ٹیسٹ OCPP بیک اینڈ کے ساتھ رجسٹر ہوتا ہے۔

6. RS485 لوڈ بیلنسنگ ہینڈ شیک جوڑی یونٹوں کے درمیان استعمال کیے جاتے ہیں۔

7. ہر سٹیشن پر ہپوٹ، موصلیت، اور پاور برن ان رن۔

8. نام کی تختی، UL نشانات، اور کارٹن پیکنگ لائن کو بند کرتے ہیں۔

ملٹی سٹیشن سائٹس کے لیے سائزنگ گائیڈ

خدمت سے پیچھے کی طرف کام کریں۔ اگر عمارت میں تھری فیز سپلائی ہے اور انجینئر ہر اسٹال کو 16A فی فیز سرکٹ دے سکتا ہے، تو 11kW کا اسٹیشن فی اسٹال دفاتر، اپارٹمنٹس اور مخلوط استعمال والے لاٹوں کے لیے صحیح کثافت ہے۔ اگر سائٹ صرف سنگل فیز ہے، تو 7kW OCPP اسٹیشن ایماندارانہ انتخاب ہے — اس یونٹ کو اس کی قیمت کے قابل ہونے کے لیے تین مراحل کی ضرورت ہے۔

اب کند حصہ. یہ دو کاروں والے ڈرائیو وے کے لیے غلط پروڈکٹ ہے (3.5kW یا 7kW یونٹ کم خرچ کرتا ہے اور کام کرتا ہے)، کسی بھی سائٹ کی منصوبہ بندی کے لیے ذیلی 30 منٹ کے ٹرن اوور (جو کہ DC علاقہ ہے)، اور ایسے مقام کے لیے جس کے الیکٹریکل انجینئر نے کاغذ پر تین فیز سپلائی کی تصدیق نہیں کی ہے۔ پینل آڈٹ سے پہلے آرڈر کرنا یہ ہے کہ اپ گریڈ کے اخراجات کیسے ظاہر ہوتے ہیں۔

شک ہونے پر، لوڈ مینیجڈ گروپ خریدیں: اس فیملی کے اسٹیشنوں کو ایک سائٹ پر کم طاقت والے بہن بھائیوں کے ساتھ ملایا جا سکتا ہے، ایک ہی چھت کے نیچے مربوط ہو کر۔ یہ لچک عام طور پر پہلے دن کے عین مطابق پاور مکس کا اندازہ لگانے سے سستی ہوتی ہے۔

سائٹ آپریٹرز AMPPAL کا انتخاب کیوں کرتے ہیں۔

معیاری ترسیل 15-20 کام کے دن ہے؛ مرحلہ وار سائٹ رول آؤٹس کو منصوبہ بند پروڈکشن سلاٹس میں بک کیا جا سکتا ہے۔

OEM اختیارات انکلوژر برانڈنگ، LCD بوٹ اسکرین، اور RFID کارڈ آرٹ ورک کا احاطہ کرتے ہیں۔

OCPP 1.6j انضمام دستاویزی ہے، اور ہمارے انجینئرز پہلی تعیناتی پر آپ کے پلیٹ فارم سے جڑنے میں مدد کرتے ہیں۔

UL 2202 اور UL 2231-2 سرٹیفکیٹس آپ کے کنسلٹنٹس اور انسپکٹرز کے لیے شپمنٹ کے ساتھ فراہم کیے جاتے ہیں۔

ہم خود 200+ چارجنگ اسٹیشن چلاتے ہیں، اور ہمارے انجینئرز NEOM گرین ہائیڈروجن پروجیکٹ کے 500 مائع ٹھنڈے یونٹس کی حمایت کرتے ہیں - جو کہ فیکٹری میں ظاہر ہوتا ہے۔

بھاری اسٹیشنوں کے لیے پیکجنگ اور فریٹ

ہر اسٹیشن 60 × 44 × 32 سینٹی میٹر کے قریب جھاگ والے کارٹن میں تقریباً 14 کلو گرام وزن کے ساتھ بھیجتا ہے، بشمول دیوار بریکٹ، سٹارٹر RFID کارڈز، اور دستی۔ کارٹن کے چہرے پر چھپی ہوئی ماڈل نیم پلیٹ اور UL نشان کے ساتھ کارنر ڈراپ ٹیسٹ کیا گیا۔

پیلیٹائزڈ سمندری مال برداری میں تقریباً 20-24 اسٹیشن فی پیلیٹ اور تقریباً 250 فی 40HQ کنٹینر لگتے ہیں۔ ایک کھیپ میں 3.5kW، 7kW، اور 11kW OCPP مختلف قسموں کو ملانا تقسیم کاروں کے لیے معیاری ہے۔

ہم کسٹم بروکر کے لیے کمرشل انوائس، پیکنگ لسٹ، سرٹیفکیٹ آف اوریجن، اور UL سرٹیفکیٹ کی کاپیوں کے ساتھ EXW، FOB Ningbo، یا CIF کا حوالہ دیتے ہیں۔

فروخت کے بعد: وارنٹی، فرم ویئر، اور دیکھ بھال

اسٹیشن اور اندرونی ماڈیولز پر مینوفیکچرنگ نقائص کے خلاف دو سالہ وارنٹی۔

فرم ویئر اپ ڈیٹس پسدید کے ذریعے دور سے آگے بڑھتے ہیں۔ لوڈ بیلنسنگ پیرامیٹرز کو سائٹ وزٹ کے بغیر ٹیون کیا جا سکتا ہے۔

ایک ریڈر، ایک پینل یا ماڈیول کی ضرورت ہے؟ ڈسپیچ تصدیق سے 3-5 کام کے دنوں میں ہے.

ریموٹ تشخیص OCPP کی حیثیت کو پڑھتا ہے اور کال پر آپ کے انجینئر کے ساتھ لاگ ان کرتا ہے۔

پرزوں کی دستیابی اس خاندان کے لیے پیداوار کے اختتام کے پانچ سال بعد چلتی ہے۔

غلط بمقابلہ دائیں: ملٹی اسٹیشن سائٹ چلانا

غلط: مقامی الیکٹریشن کو یہ فرض کرنے دینا کہ ہر اسٹیشن سروس کو چیک کیے بغیر مکمل 11kW کھینچ سکتا ہے۔ دائیں: گروپ کو متحرک کرنے سے پہلے تھری فیز کی گنجائش کی تصدیق کرنا اور لوڈ سیلنگ سیٹ کرنا۔

غلط: لوڈ بیلنسنگ کو ایک بار ترتیب دینا اور عمارت میں کرایہ داروں کو شامل کرنے کے بعد اسے بھول جانا۔ دائیں: جب بھی سائٹ کا بوجھ تبدیل ہوتا ہے تو چھت کا جائزہ لینا۔

غلط: 50 میٹر دور سے ایل ای ڈی کی پٹی پڑھنا اور اندازہ لگانا۔ دائیں: سائٹ کے عملے کے ساتھ رنگین لیجنڈ سے اتفاق کرنا — سبز کا مطلب مفت، نیلے کا مطلب چارج کرنا، سرخ کا مطلب ہے غلطی۔

غلط: بیڈ روم کی دیوار کے پیچھے سٹیشنوں کو لگانا کیونکہ درجہ بندی 40dB ہے۔ دائیں: مشترکہ دیوار یا راہداری کی پوزیشن؛ 40dB خاموش ہے، لیکن خاموشی خاموشی نہیں ہے۔

غلط: موجودہ کنٹرول کے لیے بادل پر انحصار کرنا۔ دائیں: مقامی RS485 یا کنٹرولر لنک پر لوڈ کوآرڈینیشن رکھنا تاکہ یہ نیٹ ورک کی ہچکیوں سے بچ جائے۔

ملٹی پوائنٹ سائٹس سے آپریٹر کے تجربات

میونخ کے قریب آفس کیمپس میں ایک سہولت مینیجر 300 ملازمین کے لیے آٹھ اسٹیشن چلاتا ہے۔ لوڈ سیلنگ 45kW ہے، اور صبح کے پلگ ان رش کے دوران سسٹم نئے آنے والوں کو فٹ کرنے کے لیے طویل سیشنوں کو تراشتا ہے۔ اس کی صرف شکایت یہ ہے کہ ابتدائی بیک اینڈ انٹیگریشن میں ٹیرف منطق کے توقع کے مطابق برتاؤ کرنے سے پہلے کالوں کا پورا دن لگا۔

استنبول میں ایک 40 منزلہ اپارٹمنٹ ٹاور کے بورڈ نے زیر زمین گیراج میں چھ سٹیشن نصب کیے، جہاں تین فیز سپلائی پہلے سے موجود تھی۔ رہائشیوں کو فی مالک کی رپورٹ پسند ہے؛ بورڈ نوٹ کرتا ہے کہ اسٹیشن کا LCD انگریزی مینیو دکھاتا ہے، جس کے بارے میں کچھ بوڑھے رہائشیوں نے پوچھا، اور پراپرٹی ٹیم نے ترکی میں ایک صفحے کا کارڈ پرنٹ کیا۔

میلبورن میں ایک خوردہ پلازہ نے داخلی راستوں پر چار اسٹیشنوں کا اضافہ کیا۔ آپریٹر بیک اینڈ کے ذریعے فی سیشن چارج کرتا ہے اور کہتا ہے کہ LED سٹرپ سائٹ پر سب سے سستا کسٹمر سروس ٹول ہے — ڈرائیور کار سے مفت خلیج تلاش کرتے ہیں۔ اس کی ایک خواہش: ایک لمبی معیاری کیبل، حالانکہ وہ تسلیم کرتا ہے کہ زیادہ تر ڈرائیوروں کی پہنچ کے اندر پارکنگ ہوتی ہے۔

سائٹ آپریٹرز سے لوڈ بیلنسنگ سوالات

سوال: میری سائٹ کے لیے تھری فیز ان پٹ کا کیا مطلب ہے؟

A: تین مرحلوں میں تقریباً 16A فی فیز ~11kW فراہم کرتا ہے، اس لیے کسی ایک مرحلے میں 46A کا بھاری بوجھ نہیں ہوتا ہے۔

سوال: کیا سائٹ پر موجود تمام اسٹیشنوں کو 11kW ہونا ضروری ہے؟

A: نہیں، یہ خاندان 3.5kW، 7kW، اور 11kW یونٹس کو ایک مربوط لوڈ سیلنگ کے نیچے ملاتا ہے۔

سوال: جب سیشن کے وسط میں نئی ​​کار لگ جاتی ہے تو کیا ہوتا ہے؟

A: گروپ چھت کے اندر دوبارہ مختص کرتا ہے۔ چلنے والے سیشن مختصر طور پر کم ہو سکتے ہیں، اور کاریں ختم ہوتے ہی صلاحیت واپس آ جاتی ہے۔

سوال: کیا 16A فی فیز وائرنگ پر سخت ہے؟

A: یہ سنگل فیز 11kW سرکٹ سے ہلکا ہے اور فیز بیلنس کو بھی برقرار رکھتا ہے - یہی ڈیزائن کا نقطہ ہے۔

سوال: مصروف سائٹ پر ایل ای ڈی کی پٹی کس طرح مدد کرتی ہے؟

A: یہ ہر اسٹیشن کی حالت کو پورے لاٹ سے ایک نظر میں دکھاتا ہے، جس سے عملے کے چلنے کے چیک بچ جاتے ہیں۔

سوال: کیا 40dB واقعی خاموش ہے؟

A: ایک میٹر پر فریج کمپریسر سے زیادہ پرسکون، یہی وجہ ہے کہ یونٹ دفاتر اور رہائشی دیواروں کے مطابق ہے۔

سوال: کیا سنگل فیز کار اس اسٹیشن کو استعمال کر سکتی ہے؟

A: ہاں، یہ ان مراحل کا استعمال کرتے ہوئے کم شرح پر چارج کرے گا جن تک یہ پہنچ سکتا ہے۔ اسٹیشن اور کار محفوظ کرنٹ پر بات چیت کرتے ہیں۔

سوال: اگر سائٹ انٹرنیٹ سے محروم ہو جائے تو کیا ہوگا؟

A: معروف RFID کارڈ اب بھی مقامی فہرست سے کام کرتے ہیں، لین دین کو محفوظ کیا جاتا ہے، اور لنک واپس آنے پر سب کچھ اپ لوڈ ہوجاتا ہے۔
