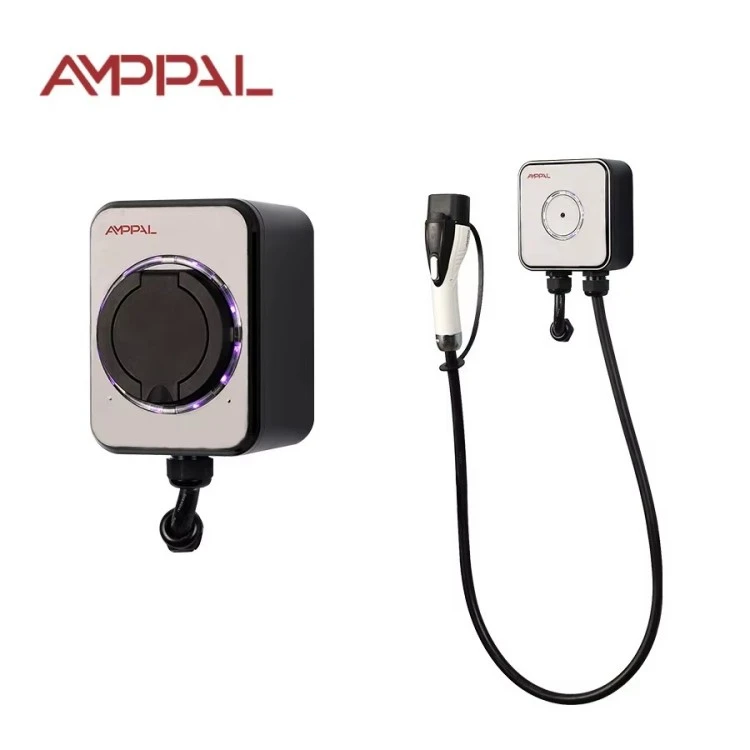

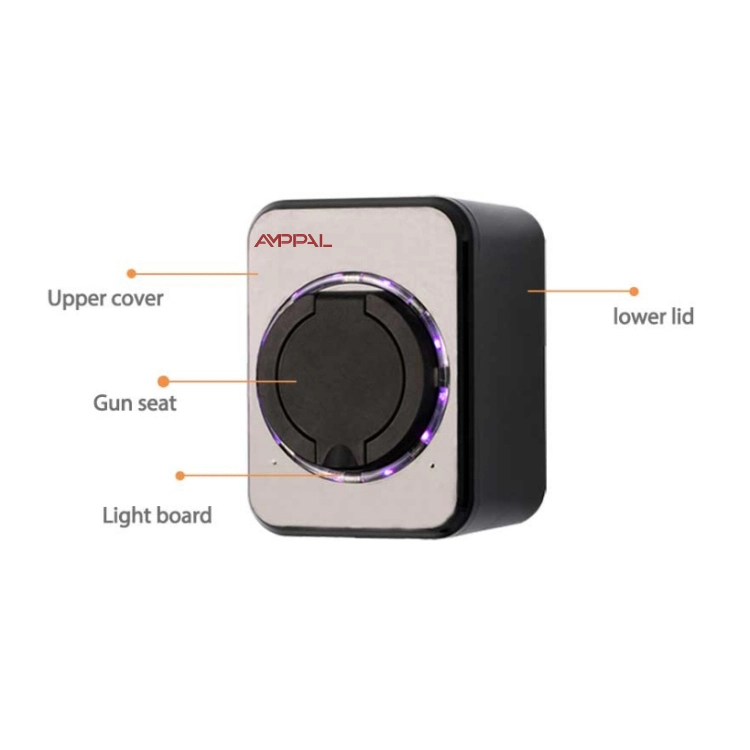

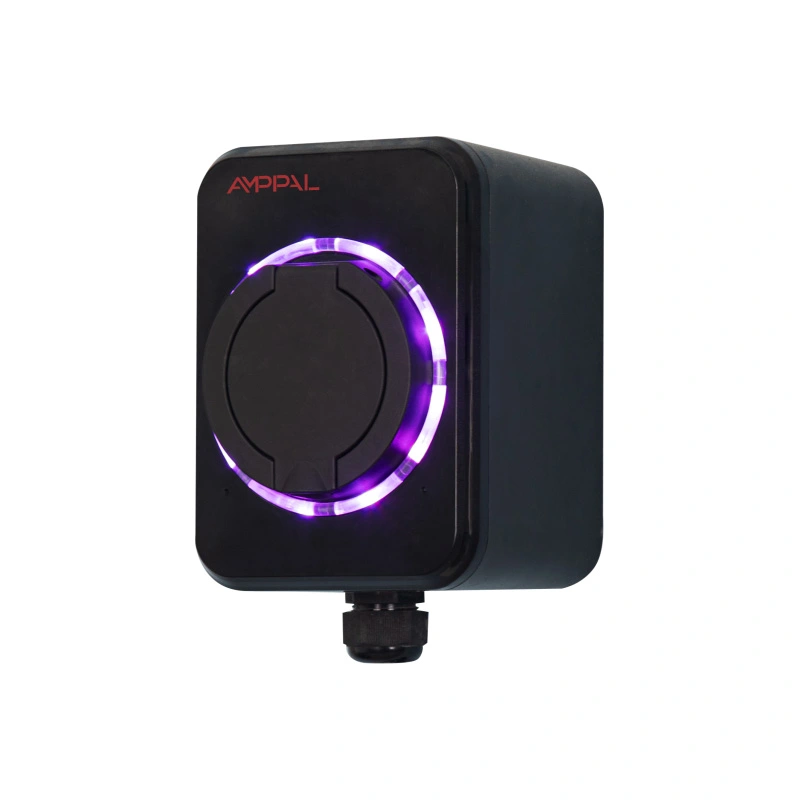

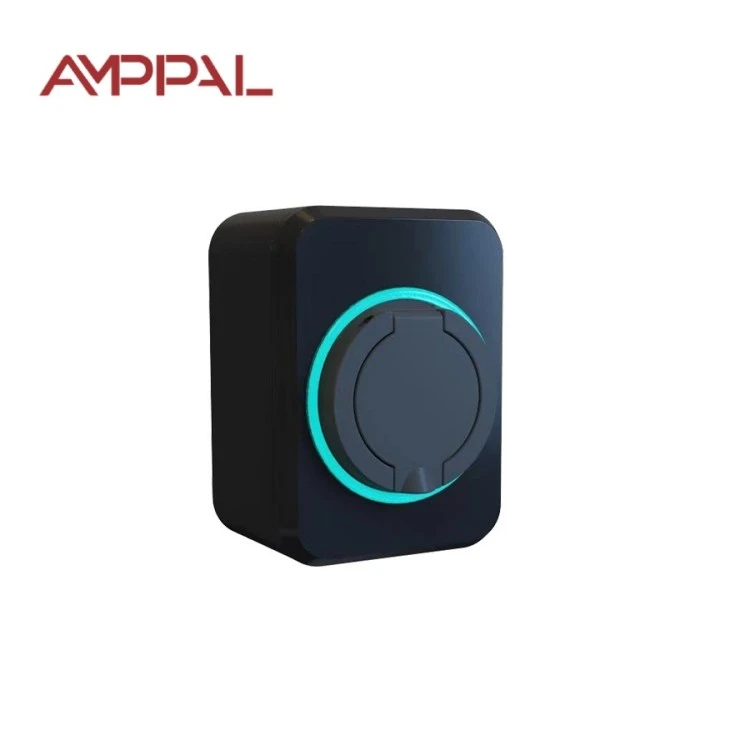

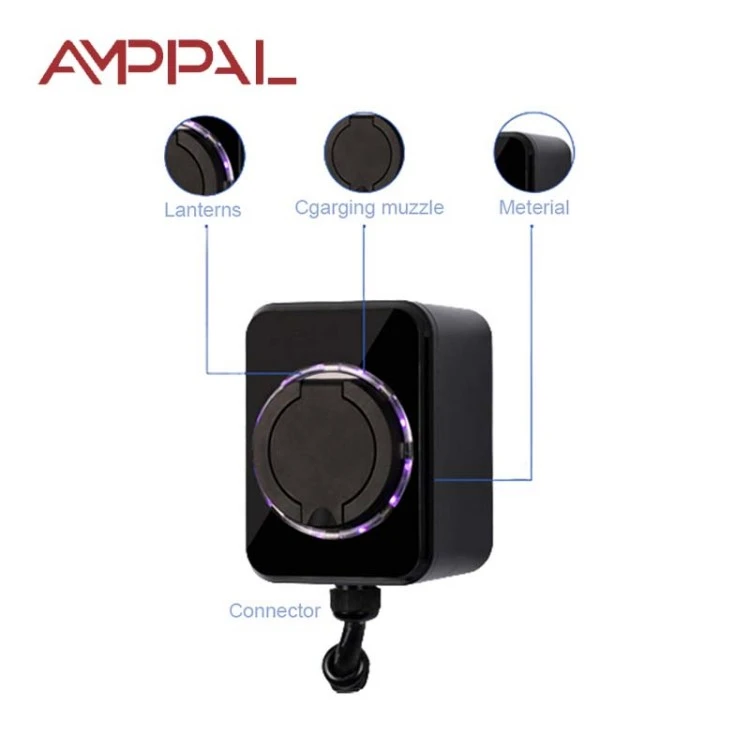

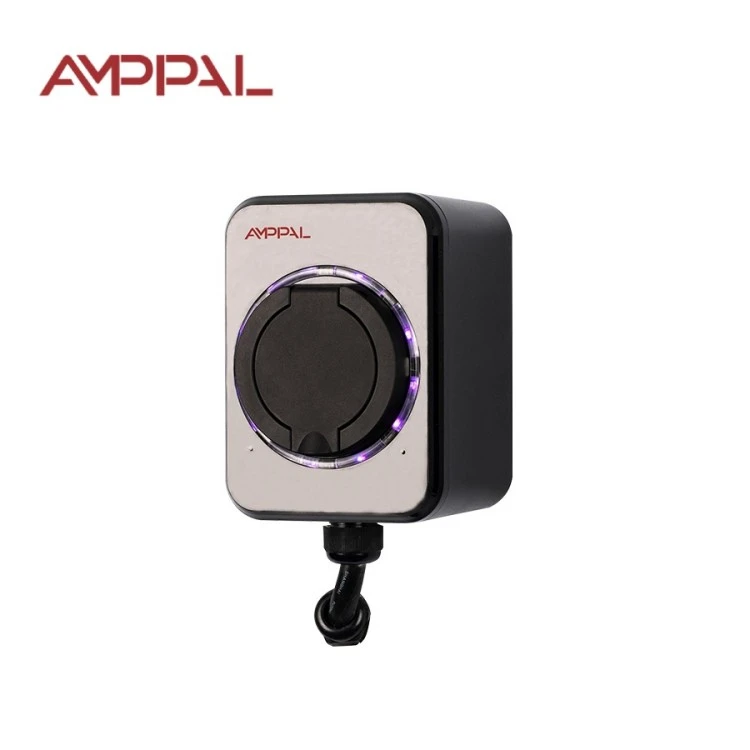

رہائشی چارجنگ کے لیے 3.5kW معیاری وال ماونٹڈ AC EV چارجر

یہ چارجر کیا ہے، اور یہ کس کے لیے بنایا گیا تھا۔

ہماری برآمدی منڈیوں میں پہلی بار ای وی کے زیادہ تر مالکان کو تیز چارجر کی ضرورت نہیں ہے۔ انہیں ایک محفوظ کی ضرورت ہے۔ AMPPAL سٹینڈرڈ 3.5kW وال باکس (ماڈل AF-AC-3.5-B-A-O-1-SE) رات بھر گھر کی چارجنگ کا بغیر نیٹ ورک، بغیر اسکرین، بے ہودہ جواب ہے۔ یہ ایک عام گھریلو سرکٹ میں لگ جاتا ہے، آپ کے سوتے وقت بیٹری کی چھوٹی کار کو چارج کرتا ہے، اور کام ختم ہونے پر رک جاتا ہے۔

220VAC پر 16A پر، یونٹ بالکل وہی چیز کھینچتا ہے جو زیادہ تر ممالک میں ایک عام رہائشی ساکٹ لوپ لے جا سکتا ہے۔ یہ واحد فیصلہ ہوم چارجنگ انسٹالیشن کے درد کا سب سے عام ذریعہ ہٹاتا ہے: ایک نئی 32A سرشار لائن چلانے کی ضرورت۔ پرانے ڈسٹری بیوشن بورڈ والے اپارٹمنٹ کے لیے، یا پتلی کیبل سے کھلائے گئے گیراج کے لیے، 3.5kW اکثر واحد حقیقت پسندانہ آپشن ہوتا ہے۔

خیال جان بوجھ کر ہے: کم خصوصیات، کم ناکامی پوائنٹس۔ اپ ڈیٹ کرنے کے لیے کوئی ایپ، کوئی کلاؤڈ اکاؤنٹ، کوئی وائی فائی پاس ورڈ کھونے کے لیے نہیں۔ اسے ماؤنٹ کریں، پلگ ان کریں، اور یہ 2036 میں ویسا ہی کام کرتا ہے جیسا کہ آج ہے۔

چھ چیزیں یہ چھوٹا وال باکس درست ہو جاتا ہے۔

معیاری 16A سرکٹ پر چلتا ہے، اس لیے زیادہ تر گھر دوبارہ وائرنگ سے گریز کرتے ہیں۔ الیکٹریشن کا کام ایک وقف شدہ آؤٹ لیٹ اور بقایا کرنٹ ڈیوائس شامل کرنے کے لیے سکڑ جاتا ہے۔

UL94 V-0 فلیم ریٹارڈنٹ تھرمو پلاسٹک ہاؤسنگ: اگر پلاسٹک کبھی بھڑکتا ہے، تو یہ 10 سیکنڈ کے اندر جلنا بند کر دیتا ہے اور فرش پر بھڑکتے ہوئے مواد کو نہیں ٹپکتا ہے۔

IP54 تحفظ بارش کے چھینٹے، دھول، اور گیراج کی نمی کو بغیر کور باکس کے کم کرتا ہے۔

CE کو IEC 61851-1:2017 کے خلاف نشان زد اور جانچا گیا، موڈ-3 پائلٹ پروٹوکول زیادہ تر یورپی AC پوائنٹس کا حوالہ دیتا ہے۔

-20°C سے +50°C تک درجہ بندی کی گئی ہے، لہذا روسی سردیوں میں غیر گرم گیراج اور مشرق وسطیٰ کے موسم گرما میں سایہ دار دیوار دونوں کام کرتے ہیں۔

کسی نیٹ ورک ماڈیول کا مطلب ہیک کرنے کے لیے کچھ نہیں، کنفیگر کرنے کے لیے کچھ نہیں، اور کچھ بھی نہیں جو روٹر کے مرنے پر کام کرنا بند کر دے۔

تکنیکی وضاحتیں

جہاں یہ چارجر فٹ بیٹھتا ہے۔

اکیلا خاندان والے گھر جہاں کا مالک صرف صفر ماہانہ سبسکرپشن کے ساتھ ناشتے میں کار بھرنا چاہتا ہے۔

چھوٹی بیٹری کی ای وی اور پلگ ان ہائبرڈز (10-25 kWh) جن کے آن بورڈ چارجرز شاذ و نادر ہی 16A سے زیادہ قبول کرتے ہیں۔

رینٹل اپارٹمنٹس جہاں مالک مکان ایک سستا، چھیڑ چھاڑ سے بچنے والا چارجنگ پوائنٹ اور میٹر کے ذریعے بل فراہم کرتا ہے۔

ہالیڈے ہومز اور کنٹری ہاؤسز مہینے میں کچھ دن استعمال کرتے ہیں، جہاں 7kW لائن سے پیسہ ضائع ہوتا ہے۔

چھوٹے وین کے بیڑے ایک ڈپو میں رات بھر کھڑے ہوتے ہیں، ڈرائیور سوتے وقت 8-10 گھنٹے چارج کرتے ہیں۔

ایک چارجنگ سیشن کیسے ہوتا ہے، مرحلہ وار

چارجنگ IEC 61851-1 موڈ-3 ہینڈ شیک کی پیروی کرتا ہے۔ جب آپ پلگ ان کرتے ہیں، تو وال باکس کنٹرول وائر کے نیچے 1 kHz پائلٹ سگنل بھیجتا ہے۔ کار ڈیوٹی سائیکل کو تبدیل کرکے جواب دیتی ہے، اور دونوں فریق کرنٹ پر متفق ہیں۔ اگر کار تیار نہیں ہے تو، باکس صرف انتظار کرتا ہے - کوئی چنگاریاں نہیں، کوئی اندازہ نہیں.

ایک بار جب کار 16A کو قبول کر لیتی ہے، باکس اس کرنٹ کو اس وقت تک رکھتا ہے جب تک کہ بیٹری مینجمنٹ سسٹم ٹیپر آف کرنے کو نہ کہے۔ یونٹ لوپ کو مسلسل دیکھتا ہے، اور ایک مربوط بقایا کرنٹ پروٹیکشن سیشن کو ٹرپ کرتا ہے اگر اسے رساو کا پتہ چلتا ہے۔ کار مکمل ہونے پر، باکس صفر پر گر جاتا ہے اور پائلٹ لائٹ کا سلسلہ ختم ہو جاتا ہے۔

اندر کوئی میٹر یا بلنگ منطق نہیں ہے۔ بجلی آپ کے گھر کے میٹر سے کیتلی کی طرح بہتی ہے، اور یوٹیلیٹی بل لاگت کو ظاہر کرتا ہے۔ یہ معیاری خاندان کی بات ہے: چارجر دیوار میں غائب ہو جاتا ہے۔

CE، IEC 61851-1، اور فلیم ریٹارڈنٹ سوال

V-0 کی درجہ بندی حاصل کی گئی ہے، آرائشی نہیں: ہاؤسنگ کمپاؤنڈ کا عمودی برن چیمبر میں تجربہ کیا جاتا ہے اور اسے 10 سیکنڈ کے اندر بغیر بھڑکتے ہوئے قطروں کے خود بجھ جانا چاہیے۔

IEC 61851-1:2017 کنفارمنس کنٹرول پائلٹ فنکشن، اوورکرنٹ رویے، اور ایمرجنسی اسٹاپ ریسپانس کا احاطہ کرتی ہے، جس کی تصدیق ہر پروڈکشن بیچ پر ہوتی ہے۔

CE مارکنگ Zhejiang فیکٹری میں رکھی گئی ایک مکمل تکنیکی فائل پر منحصر ہے، بشمول ٹیسٹ رپورٹس اور اجزاء کے اعلانات، آڈٹ کے لیے کھلے ہیں۔

IP54 کی تصدیق کیلیبریٹڈ واٹر اسپرے ٹیسٹ اور ڈسٹ چیمبر سے کی جاتی ہے، ڈرائنگ سے فرض نہیں کیا جاتا ہے۔

-20°C اور +50°C کے درمیان درجہ حرارت کی سائیکلنگ نمونہ یونٹوں پر چلتی ہے تاکہ کنیکٹر کو پکڑنے اور شپمنٹ سے پہلے مسائل کو سیل کیا جا سکے۔

ہر یونٹ کو لائن کے آخر میں ایک ہپوٹ (ڈائی الیکٹرک طاقت) ٹیسٹ ملتا ہے۔ ٹیسٹ کا ریکارڈ سیریل نمبر کے خلاف محفوظ کیا جاتا ہے۔

AMPPAL فیکٹری کے اندر آٹھ قدم

پیداوار Zhejiang کیمپس میں چلتی ہے جس نے 2024 میں 10 لاکھ سے زیادہ چارجنگ یونٹ بھیجے تھے۔ FANUC روبوٹ سیل اور TRUMPF لیزر کٹنگ دھاتی بریکٹ حصوں کو ہینڈل کرتے ہیں۔

1. V-0 گریڈ کا تھرمو پلاسٹک ہاؤسنگ شیل میں انجکشن سے مولڈ کیا جاتا ہے۔

2. کنٹرول بورڈ ایس ایم ٹی لائن پر آباد ہوتا ہے اور ری فلو سولڈرڈ ہوتا ہے۔

3. ہر بورڈ کو پروگرام کیا جاتا ہے اور اس کا پائلٹ سگنل آؤٹ پٹ ایک حوالہ کار سمیلیٹر کے خلاف ماپا جاتا ہے۔

4. پاور سیکشن، کنٹیکٹر، اور کنٹرول بورڈ کو بیس میں جمع کیا جاتا ہے۔

5. ہاؤسنگ کو IP54 گسکیٹ اور ٹارک چیک شدہ پیچ کے ساتھ سیل کیا گیا ہے۔

6. ہائی پوٹ ٹیسٹ موصلیت کی سالمیت کی تصدیق کے لیے ہائی وولٹیج کا اطلاق کرتا ہے۔

7. ابتدائی ناکامیوں کو ظاہر کرنے کے لیے یونٹس 45°C برن ان چیمبر میں کئی گھنٹوں تک بھگو دیتے ہیں۔

8. حتمی معائنہ، CE لیبل کی درخواست، اور کارٹن پیکنگ QC سٹیمپ سے پہلے ہے۔

کیا 3.5kW آپ کے لیے صحیح ہے - یا نہیں؟

اس چارجر کو منتخب کریں اگر آپ کی کار رات کو کم از کم چھ گھنٹے گھر پر کھڑی ہے، آپ کی بیٹری تقریباً 40 کلو واٹ گھنٹہ سے کم ہے، اور آپ کا ڈسٹری بیوشن بورڈ پرانا ہے یا پہلے سے ہجوم ہے۔ ایک 16A بوجھ وائرنگ پر نرم، گرڈ پر نرم، اور آپ کے اعصاب پر نرم ہے: بہت کم ہے جو غلط ہو سکتا ہے۔

اب ایماندار حصہ. یہ غلط پروڈکٹ ہے اگر آپ روزانہ 150 کلومیٹر ڈرائیو کرتے ہیں اور دن کے وقت ٹاپ اپ کی ضرورت ہوتی ہے، اگر آپ کی کار کا آن بورڈ چارجر 7kW قبول کرتا ہے اور آپ کے پینل میں اضافی گنجائش ہے، یا اگر آپ ایپ کنٹرول، بلنگ، یا ملٹی یوزر رسائی چاہتے ہیں۔ آپ کی کار کھانے سے زیادہ بڑی تعداد میں خریدنا آپ کو کیبل میں گرمی کے سوا کچھ نہیں خریدتا ہے۔

خریدنے سے پہلے اپنی کار کے مینوئل میں آن بورڈ چارجر کی درجہ بندی چیک کریں۔ چارجر کو کار اور سرکٹ سے ملائیں، مارکیٹنگ شیٹ سے نہیں۔ اگر آپ پہلے ہی جانتے ہیں کہ آپ کو نیٹ ورکنگ کی ضرورت ہوگی، تو اس فیملی کو چھوڑیں اور OCPP اسٹیشنوں کو دیکھیں۔

AMPPAL بمقابلہ بغیر نام والے باکس سے خریدنا

آرڈر کی تصدیق کے بعد لیڈ ٹائم 15-20 کام کے دنوں کا ہے، بیچ پروڈکشن آپ کی ڈیلیوری کی تاریخ کے ارد گرد شیڈول ہے۔

MOQ پر کیس کے لحاظ سے بحث کی جاتی ہے۔ نئے تقسیم کاروں کے لیے جانچ کے لیے ایک چھوٹا پہلا آرڈر معمول کی بات ہے۔

OEM درخواستیں معمول کی ہیں: آپ کا لوگو، آپ کا رنگ، آپ کا لیبل، آپ کی دستی زبان۔

سرٹیفیکیشن دستاویزات (CE ڈیکلریشن، IEC 61851-1 ٹیسٹ رپورٹ) شپمنٹ کے ساتھ فراہم کی جاتی ہیں۔

یہ فیکٹری ایک قومی سطح کا خصوصی اور اختراعی 'لٹل جائنٹ' انٹرپرائز ہے جس میں 260+ عملہ ہے اور 40+ ممالک کو برآمد کرتا ہے۔

پیکیجنگ، پیلیٹائزنگ، اور شپنگ

ہر چارجر تقریباً 31 × 21 × 19 سینٹی میٹر کے فوم پیڈ کارٹن میں 2.8 کلوگرام کے قریب مجموعی وزن کے ساتھ بھیجتا ہے، جس میں ماؤنٹنگ ٹیمپلیٹ، پیچ اور ایک پرنٹ شدہ دستی بھی شامل ہے۔ جب آپ ایئر فریٹنگ کے نمونے ہوتے ہیں تو چھوٹے نقشوں کی اہمیت ہوتی ہے۔

کارٹن سمندری مال برداری کے لیے pallets پر باندھے جاتے ہیں۔ ایک 20 فٹ کا کنٹینر تقریباً 1,000 یونٹ اور 40HQ تقریباً 2,100 لیتا ہے، اس لیے فی یونٹ کنٹینر کی قیمت کم رہتی ہے۔

ہم EXW، FOB Ningbo، یا CIF کا حوالہ دیتے ہیں اور تجارتی انوائس، پیکنگ لسٹ، سرٹیفکیٹ آف اوریجن، اور CE دستاویزات کے ساتھ بھیجتے ہیں۔ سمندر، ہوا، اور کورئیر سبھی دستیاب ہیں۔

ڈلیوری کے بعد وارنٹی اور سپورٹ

دو سالہ معیاری وارنٹی مینوفیکچرنگ نقائص کے خلاف چارجنگ فنکشن اور اندرونی اجزاء کا احاطہ کرتی ہے۔

وارنٹی کیسز کے لیے ترجیحی اسپیئر پارٹس 3-5 کام کے دنوں میں بھیجے جاتے ہیں۔

RMA سیدھا ہے: غلطی کی تصویر یا ویڈیو، ہماری تشخیص، پھر تبدیلی یا مرمت کا فیصلہ۔

ہم سالانہ معائنے کی تجویز کرتے ہیں: وینٹوں کو دھولیں، کیبل میان کو چیک کریں، اور دیوار کے بریکٹ کو دوبارہ ٹارک کریں۔

انگریزی بولنے والے بعد از فروخت انجینئر ایک کام کے دن کے اندر جواب دیتے ہیں، اور ہم پورے معیاری خاندان کے لیے اسپیئرز کا ذخیرہ کرتے ہیں۔

غلط بمقابلہ صحیح: روزانہ کی عادات جو اہمیت رکھتی ہیں۔

غلط: چارجر کو مشترکہ ساکٹ میں لگانا جو کیتلی کو بھی کھلاتا ہے۔ دائیں: ایک وقف شدہ 16A سرکٹ جس میں 30 ایم اے ٹائپ A بقایا کرنٹ ڈیوائس ہے۔

غلط: بھڑکی ہوئی یا کنک کیبل سے چارج کرنا اور بہترین کی امید کرنا۔ دائیں: ہر ماہ کیبل اور پلگ کا فوری بصری چیک۔

غلط: کھلی بارش میں باکس کو چڑھانا کیونکہ یہ IP54 ہے۔ دائیں: ایو کے نیچے یا گیراج میں چڑھنا، درجہ بندی کو بیک اسٹاپ سمجھنا، طرز زندگی نہیں۔

غلط: چارج کرتے وقت کیبل کو ہک پر مضبوطی سے کوائل کرنا۔ دائیں: کیبل کو سیدھا رکھنا تاکہ یہ ٹھنڈا رہے۔

غلط: سیشن کے بعد جلنے والی بو یا گرم پلگ کو نظر انداز کرنا۔ دائیں: ان پلگ کرنا، استعمال روکنا، اور سیریل نمبر کے ساتھ سپورٹ کو کال کرنا۔

تین بازاروں سے مالک کی رائے

نیروبی میں ایک بوڈا-بوڈا فلیٹ کے مالک نے 2025 کے اوائل میں الیکٹرک موٹر سائیکلوں کو راتوں رات چارج کرنے کے لیے چار یونٹ خریدے۔ باکس نو ماہ میں ایک بار بھی ناکام نہیں ہوا ہے۔ اس کی واحد شکایت سٹیٹس لائٹ غائب ہے — وہ موٹر سائیکل کی سکرین سے چارج چیک کرتا ہے۔

مونٹیری، میکسیکو میں ایک انجینئر اپنے گیراج میں 28 کلو واٹ گھنٹہ کی بیٹری کے ساتھ ایک کمپیکٹ ای وی کے لیے چلا رہا ہے۔ وہ پسند کرتا ہے کہ تنصیب کے لیے پینل کو اپ گریڈ کرنے کی ضرورت نہیں تھی۔ وہ بڑبڑاتا ہے کہ دیوار کی بریکٹ ٹھیک ہے، اس لیے جب اسے گیراج کے درمیان منتقل کیا گیا تو اسے دوسرے سوراخوں کو کھودنا پڑا۔

کروشیا کے اسپلٹ میں ایک ریٹائر ہونے والا، مہینے میں دو یا تین دن اپنے چھٹی والے گھر پر ایک پلگ ان ہائبرڈ چارج کرتا ہے۔ اس کی رائے: چارجر بذات خود پوشیدہ ہے، جو بالکل وہی ہے جو وہ چاہتا تھا، حالانکہ وہ چاہتا ہے کہ کتابچہ چالیس صفحات کی بجائے ایک صفحے کا فوری آغاز ہو۔

اکثر پوچھے گئے سوالات

سوال: اس چارجر کے ساتھ کون سی کاریں کام کرتی ہیں؟

A: کوئی بھی EV یا پلگ ان ہائبرڈ جو سنگل فیز 16A چارجنگ کو قبول کرتا ہے اور وہ ساکٹ یا کیبل ویرینٹ استعمال کرتا ہے جسے آپ آرڈر کرتے وقت بتاتے ہیں۔

سوال: کیا اسے انٹرنیٹ یا ایپ کی ضرورت ہے؟

A: نہیں، کوئی نیٹ ورک ماڈیول نہیں ہے؛ یہ ایک خالص پلگ اور چارج ڈیوائس ہے۔

سوال: کیا میں اسے خود انسٹال کر سکتا ہوں؟

A: ہم ایک لائسنس یافتہ الیکٹریشن کی تجویز کرتے ہیں، بنیادی طور پر سرکٹ کی تصدیق کرنے اور بقایا کرنٹ ڈیوائس کو شامل کرنے کے لیے۔

سوال: UL94 V-0 کا اصل مطلب کیا ہے؟

A: ہاؤسنگ پلاسٹک عمودی برن ٹیسٹ میں 10 سیکنڈ کے اندر خود بجھ جاتا ہے اور جلنے والے مواد کو ٹپکتا نہیں ہے۔

سوال: مکمل چارج میں کتنا وقت لگتا ہے؟

A: 40 kWh بیٹری کے لیے تقریباً 11 گھنٹے۔ 15 kWh پلگ ان ہائبرڈ کے لیے 4-5 گھنٹے۔

س: پاور کٹ کے دوران کیا ہوتا ہے؟

A: چارجر سپلائی کے ساتھ بند ہو جاتا ہے اور بجلی واپس آنے پر ہینڈ شیک خود بخود دوبارہ شروع ہو جاتا ہے۔

سوال: کیا یہ پرانی اپارٹمنٹ کی عمارت کے لیے محفوظ ہے؟

A: ہاں، اگر ٹائپ A RCD والا 16A سرکٹ دستیاب ہے۔ الیکٹریشن سے پہلے لوپ کی تصدیق کرنے کو کہیں۔

سوال: کیا اسے بعد میں ایپ کنٹرول میں اپ گریڈ کیا جا سکتا ہے؟

A: نہیں، اس یونٹ میں کوئی کمیونیکیشن ہارڈویئر نہیں ہے۔ اگر آپ کو نیٹ ورکنگ کی ضرورت ہے تو اس کے بجائے OCPP فیملی کو آرڈر کریں۔
