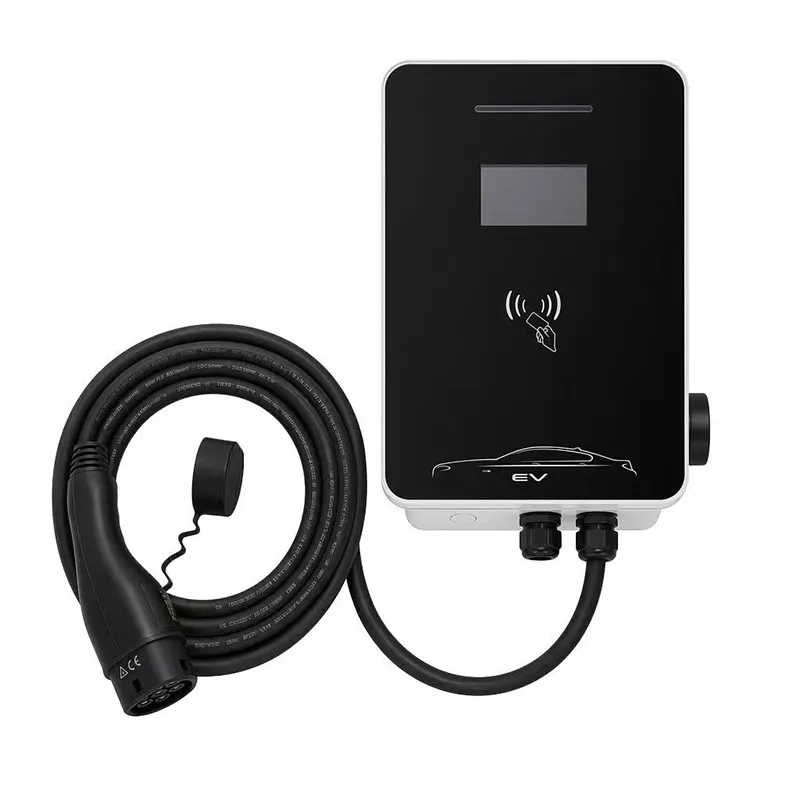

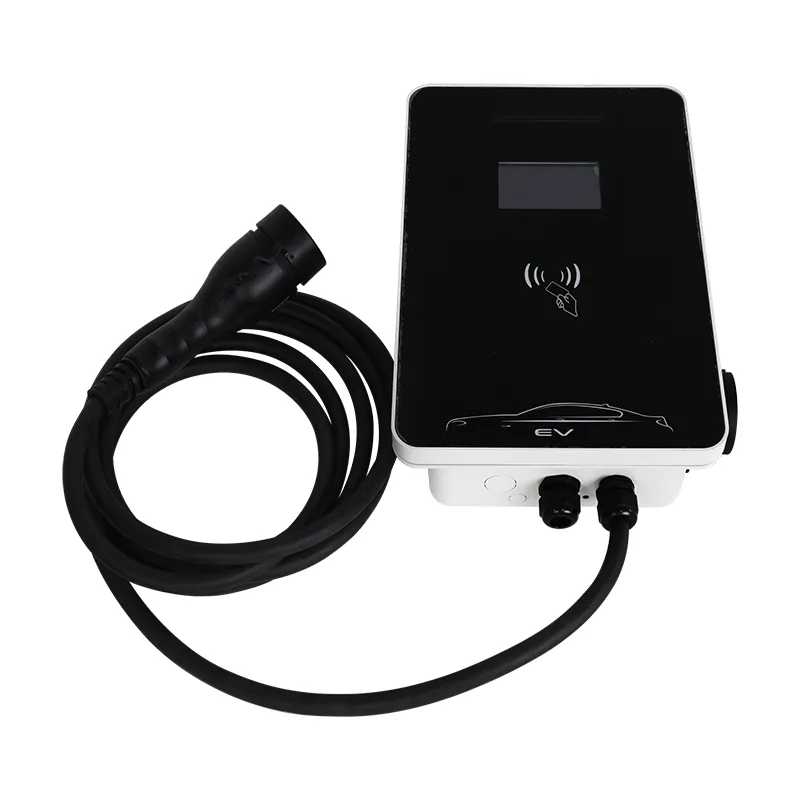

رہائشی اور کام کی جگہ کی چارجنگ کے لیے 11kW AC Wallbox EV چارجر

تھری فیز 11kW: پرسکون اپ گریڈ جو پرانی عمارتوں میں فٹ بیٹھتا ہے۔

رہائشی اور کام کی جگہ کی چارجنگ کے لیے 11kW کا AC Wallbox EV چارجر وہ سب سے بڑی طاقت ہے جسے آپ عام طور پر سڑک کے ٹرانسفارمر کو چھوئے بغیر کسی پرانی عمارت میں شامل کر سکتے ہیں۔

تھری فیز 380V سپلائی 16A فی فیز 11kW فراہم کرتی ہے جبکہ سنگل فیز 7kW یونٹ سے کم کرنٹ ڈرائنگ کرتی ہے۔ یہ متضاد حقیقت اس RZ اسٹیشن کی پوری کہانی ہے۔

1970 کی دہائی کے اپارٹمنٹ بلاک، ایک چھوٹی ورکشاپ یا فارم کی عمارت کے لیے، تین فیز کی صلاحیت کو شامل کرنا اکثر سنگل فیز فیڈ کو اپ گریڈ کرنے سے زیادہ آسان ہوتا ہے - کیونکہ مراحل پہلے ہی موجود ہیں، انتظار کر رہے ہیں۔

یہ صفحہ اس ریٹروفٹ پاتھ کے بارے میں ہے: 11kW RZ کو کیا ضرورت ہے، آپ کا الیکٹریشن کیا چیک کرتا ہے، اور جب تھری فیز حقیقی طور پر سنگل فیز کو شکست دیتا ہے۔

کیوں 16A فی فیز گرڈ کے لیے ایک تحفہ ہے۔

380V تھری فیز پر، 11kW صرف 16A فی فیز کے برابر ہے۔ سنگل فیز 7kW چارجر ایک فیز پر 32A کھینچتا ہے - ایک تار پر کرنٹ سے دوگنا۔

کرنٹ، پاور نہیں، وہ ہے جو کیبلز کو گرم کرتا ہے، بریکرز کو دباتا ہے اور وولٹیج کو کم کرتا ہے۔ تین مرحلوں میں 11kW پھیلانا فی وائر لوڈ کو کم کرتا ہے، یہی وجہ ہے کہ بہت سی یوٹیلیٹیز تھری فیز AC چارجنگ کو منظور کرتی ہیں جہاں وہ ایک بڑے سنگل فیز ڈرا کو مسترد کر دیتی ہیں۔

عملی طور پر اس کا مطلب ہے: ایک 16A تھری فیز سرکٹ اکثر پرانی عمارتوں (اوون، واٹر ہیٹر، ورکشاپ مشینوں) میں پہلے سے موجود ہوتا ہے، اور اس میں چارجر کو شامل کرنے کے لیے اسپیئر بریکر پوزیشن کے علاوہ کچھ نہیں درکار ہوتا ہے۔

یہ ہیڈ روم بھی چھوڑ دیتا ہے۔ اگر عمارت بعد میں سولر یا دوسرا چارجر ڈالتی ہے، تو تھری فیز بورڈ اسے بغیر کیبل کے دوبارہ کھینچے جذب کر لیتا ہے۔

پرانے ڈسٹری بیوشن بورڈ کو دوبارہ بنانے میں کیا شامل ہے۔

آپ کا الیکٹریشن ایک مختصر چیک لسٹ چلاتا ہے: تصدیق کریں کہ عمارت میں تین فیز ہیں (آنے والی سپلائی میں چار تاریں - تین فیز اور نیوٹرل)، فی فیز موجودہ بوجھ کی پیمائش کریں، اور RCD کے ساتھ 16A یا 20A بریکر کے لیے اسپیئر DIN پوزیشن تلاش کریں۔

زیادہ تر ریٹروفیٹس میں چارجر کو سڑک پر کسی نئی کیبل کی ضرورت نہیں ہوتی ہے - بورڈ سے اسٹیشن تک صرف 5x2.5 mm2 چلتی ہے، جو گیراج کی دیوار کے لیے ایک مختصر، سستا پل ہے۔

اگر عمارت صرف سنگل فیز ہے، تو ایماندارانہ جواب یہ ہے کہ 11kW RZ غلط پروڈکٹ ہے۔ 7kW کا سنگل فیز اسٹیشن درست ہے، جب تک کہ آپ تھری فیز میٹر اپ گریڈ کے لیے فنڈ دینے کے لیے تیار نہ ہوں - ایک قیمت جو ملک کے لحاظ سے مختلف ہوتی ہے۔

ہم ہر اسٹیشن کو الیکٹریشن کے لیے کنفیگریشن اسٹیکر کے ساتھ بھیجتے ہیں (بریکر ریٹنگ، ٹارک ویلیوز، RCD قسم) تاکہ معائنہ کاغذی کارروائی کو آسان رکھا جا سکے۔

تکنیکی وضاحتیں

سنگل فیز بمقابلہ تھری فیز: ملٹی بے میتھ

دو عمارتوں کا موازنہ کریں، جن میں سے ہر ایک کو دو چارجنگ بےز کی ضرورت ہے۔

بلڈنگ A دو سنگل فیز 7kW اسٹیشنوں کا استعمال کرتی ہے: 64A کل ایک فیز پر (یا دستی طور پر تقسیم)، دو 32A بریکرز، اور چھوٹے ٹرانسفارمر پر فیز کے عدم توازن کا خطرہ۔

بلڈنگ B میں دو تھری فیز 11kW اسٹیشن استعمال کیے گئے ہیں: 32A فی فیز کل، ڈیزائن کے لحاظ سے متوازن، اور ہر ایک 11kW کی صلاحیت والی کار کو 7kW بے سے تقریباً 60% تیز چارج کرتی ہے۔

ٹپنگ پوائنٹ آسان ہے: اگر آپ دو یا زیادہ خلیجوں کی منصوبہ بندی کرتے ہیں - یا ایک خلیج جس میں 11kW کار پیش کرنا ضروری ہے - صلاحیت اور توازن پر تین فیز جیتتا ہے۔ ایک خلیج، سنگل فیز سپلائی: سنگل فیز رہیں۔

رفتار کے حوالے سے، 11kW 60 kWh کی بیٹری کو تقریباً 3.5 گھنٹے میں 20% سے 80% تک چارج کرتی ہے - ورکشاپ یا ڈپو میں دن کے وقت کاروبار کے لیے کافی تیز۔

سائٹس جہاں 11kW تھری فیز درست جواب ہے۔

1) اپارٹمنٹ بلاکس اور تھری فیز بورڈز کے ساتھ HOA گیراج - ایک اسٹیشن ترتیب سے بہت سے رہائشیوں کی خدمت کرتا ہے۔ 2) چھوٹی ورکشاپس اور ڈپو جن میں 3-5 EVs - وین اور ڈیلیوری گاڑیاں راستوں کے درمیان چارج ہوتی ہیں۔ 3) 380V زرعی سامان کے ساتھ فارم اور دیہی جائیدادیں۔ 4) تین فیز کچن والے ہوٹل اور بی اینڈ بی - ایک ہی بورڈ چارجر کو رات بھر فیڈ کرتا ہے۔ 5) کوئی بھی سائیٹ پلاننگ سولر - تھری فیز چارجنگ جوڑے قدرتی طور پر تھری فیز انورٹرز کے ساتھ۔

عام دھاگہ: تین فیز پہلے سے موجود ہے۔ جب ایسا ہوتا ہے تو، 7kW سنگل فیز سے زیادہ انسٹال کرنے کے لیے 11kW کی لاگت بمشکل زیادہ ہوتی ہے اور ہم آہنگ کاروں کے لیے چارج کی رفتار کو دوگنا کرتا ہے۔

تعمیل اور تصدیق کا عمل

تعمیل IEC 61851-1:2017 موڈ 3 ٹیسٹنگ پر منحصر ہے، اس کے خلاف CE مارکنگ جاری کی گئی ہے۔

IP54 داخلے کے تحفظ کی جانچ کے ذریعے تصدیق -20C سے +50C تک آپریشن۔

100% پروڈکشن ٹیسٹنگ: زمین کا تسلسل، 500V DC موصلیت، 1.5kV ڈائی الیکٹرک برداشت۔

ہر ڈیزائن رن سے نمونہ یونٹس کو 96 گھنٹے تک نمک کا اسپرے کیا جاتا ہے، اور ڈیزائن پر دستخط کرنے سے پہلے کنٹیکٹر کو نصف ملین بار سائیکل کیا جاتا ہے۔

OCPP 1.6J کنفارمنس شپمنٹ سے پہلے کئی بڑے بیک اینڈز کے خلاف چیک کیا گیا۔

فیکٹری سرٹیفکیٹ CE، TUV، CB اور UL، بیرونی مطلع شدہ اداروں کے ذریعہ آڈٹ کیا جاتا ہے۔

آر زیڈ اسٹیشن کی تعمیر: 8-اسٹیج فیکٹری فلو

1) خودکار آپٹیکل انسپیکشن اور کنفارمل کوٹنگ کے ساتھ ایس ایم ٹی بورڈ۔ 2) پاور سیکشن - تھری فیز کنیکٹر سیٹ، میٹر انٹرفیس، او سی پی پی کنٹرولر - وائرڈ اور ٹارک چیک شدہ۔ 3) ہاؤسنگ اسمبلی، اگر آرڈر دیا جائے تو اسکرین جیب لگائی جائے۔ 4) ٹارک کنٹرول شدہ غدود کے ذریعے 5m ٹائپ 2 کیبل۔ 5) لائیو فنکشنل ٹیسٹ جس میں حقیقی تھری فیز بوجھ اور OCPP ہینڈ شیک شامل ہے۔ 6) ہائی برتن حفاظتی ٹیسٹ۔ 7) سیریل مارکنگ اور فرم ویئر کنفیگریشن۔ 8) ماؤنٹنگ کٹ اور الیکٹریشن کے کنفگ اسٹیکر کے ساتھ باکسڈ؛ 24 گھنٹے برن ان نمونہ فی بیچ۔

Yueqing پلانٹ (Zhejiang) AC اور DC لائنوں کو الگ الگ چلاتا ہے۔ شیٹ میٹل FANUC (شنگھائی) اور TRUMPF (جرمنی) کے شراکت داروں کے ساتھ بنائے گئے روبوٹ سیلز سے آتی ہے۔ سالانہ صلاحیت ایک ملین یونٹس سے زیادہ ہے۔

ریٹروفٹ آرڈرز کے لیے ہم شپمنٹ سے پہلے آپ کے ملک کے گرڈ کوڈ کے لیے فرم ویئر کو پہلے سے سیٹ کر سکتے ہیں - اپنے سیلز رابطہ کو بتائیں کہ یونٹ کہاں جا رہا ہے۔

آرڈر کرنے سے پہلے: اپنا بورڈ، میٹر اور کیبل چیک کریں۔

تین چیک اس بات کا فیصلہ کرتے ہیں کہ آیا 11kW RZ ایک دن کی انسٹال ہے یا پروجیکٹ: 1) کیا میٹر یا بورڈ کے تین فیز ہوتے ہیں؟ 2) کیا A یا B RCD، 30 mA کے لیے کمرے کے ساتھ اسپیئر بریکر پوزیشن ہے؟ 3) کیا بورڈ سے پارکنگ بے تک کی دوڑ تقریباً 30 میٹر سے کم 2.5 ایم ایم 2 پر ہے (لمبی دوڑ کے لیے 4 ایم ایم 2 کی ضرورت ہے)؟

اگر تینوں ہاں میں ہیں، تو آپ سب سے آسان ہائی پاور AC انسٹال کو دیکھ رہے ہیں۔ اگر پہلا نمبر نہیں ہے تو رکیں - سنگل فیز یونٹ خریدیں۔

گاڑی کی طرف مت بھولنا. اسٹیشن 11kW کے لیے تیار ہے، لیکن آپ کی کار کو 11kW پر تھری فیز AC قبول کرنا چاہیے۔ بہت سے کرتے ہیں؛ صرف 7kW والی کاریں صرف ایک مرحلے پر 7kW پر چارج ہوتی ہیں - اسٹیشن اسے خود بخود ہینڈل کرتا ہے۔

ہم بورڈ کی تصویر ای میل کرنے کا مشورہ دیتے ہیں۔ ہمارے انجینئرز ایک کاروباری دن کے اندر ہاں/نہیں اور بریکر کی سفارش کے ساتھ جواب دیتے ہیں۔

Retrofits اور ملٹی یونٹ سائٹس کے لیے AMPPAL کیوں؟

Zhejiang Anfu نیو انرجی ٹیکنالوجی نے 2014 سے کم وولٹیج اور چارجنگ کا سامان تیار کیا ہے، جس میں Yueqing میں 260 عملہ موجود ہے۔

آرڈر کی تصدیق سے پیداوار 15-20 کام کے دنوں میں چلتی ہے۔ پہلے اپنے ڈسٹری بیوشن بورڈ کے خلاف ٹیسٹ کرنے کے لیے ایک یونٹ کی ضرورت ہے؟ نمونے 3-5 دنوں میں باہر اڑ جاتے ہیں.

100 یونٹس سے ہم لوگو، کیبل، اسکرین اور ہاؤسنگ کلر کو اپنی مرضی کے مطابق بناتے ہیں، اور آپ کے ملک کی سپلائی کنفیگریشن کے لیے فرم ویئر کو پہلے سے سیٹ کرتے ہیں۔

گرڈ کی منظوری کا کاغذی کارروائی: سی ای ڈیکلریشن، آئی ای سی ٹیسٹ رپورٹ، دستی، فیکٹری انسپکشن سرٹیفکیٹ۔

ہمارا سامان 40 سے زیادہ مارکیٹوں میں چلتا ہے، اور اس گروپ کے اپنے 200 سے زیادہ اسٹیشنز کام کر رہے ہیں۔

1 یونٹ کا ٹرائل MOQ؛ 20 یونٹس سے حجم درجے

برآمد کے لیے تھری فیز اسٹیشن پیک کرنا

11kW RZ ایک 460 x 340 x 200 ملی میٹر کارٹن میں بھیجتا ہے، جس کا مجموعی وزن تقریباً 8.5 کلوگرام ہے - اضافی وزن تھری فیز کونٹیکٹر سیٹ ہے۔ ایئر فریٹ سوٹ 1-10 یونٹس؛ کورئیر پیلیٹ سروس کے ذریعہ 24 چالوں کا ایک پیلیٹ 5-7 دنوں میں یورپ تک۔

20 فٹ کے کنٹینر میں تقریباً 480 یونٹس کی توقع ہے، 20 کارٹن فی پیلیٹ اور لپیٹے ہوئے ہیں۔

تجارتی شرائط FOB ننگبو یا شنگھائی پر چلتی ہیں، EXW اور CIF دستیاب ہیں۔ کاغذی کارروائی تجارتی انوائس، پیکنگ لسٹ، سی ای ڈیکلریشن اور سرٹیفکیٹ آف اوریجن کا احاطہ کرتی ہے۔ L/C یا D/P کے ذریعے ادائیگی۔

وارنٹی اور تکنیکی معاونت کی شرائط

مینوفیکچرنگ نقائص پر 2 سالہ وارنٹی؛ تجارتی سائٹس کو ترجیحی ہینڈلنگ ملتی ہے۔

اسپیئرز (او سی پی پی کنٹرولر، کنٹیکٹر سیٹ، اسکرین، کیبل) 7 کام کے دنوں میں بھیجے گئے۔

مفت ریموٹ سپورٹ: ہمارے انجینئرز آپ کے الیکٹریشن کو تصاویر یا ویڈیو کے ساتھ ریٹروفٹ کے ذریعے چلتے ہیں، ایک کاروباری دن کے اندر جواب دیتے ہیں۔

وارنٹی کے دوران فرم ویئر اپ ڈیٹس اور کنفیگریشن مدد شامل ہے۔

ریٹروفٹ پروجیکٹس کے لیے جنہیں سائٹ پر ایک مستند الیکٹریشن کی ضرورت ہوتی ہے، ہم جرمنی، فرانس اور متحدہ عرب امارات میں سروس پارٹنرز کے ذریعے کام کرتے ہیں۔

Retrofit کیا کریں اور کیا نہ کریں۔

غلط: یہ فرض کرنا کہ عمارت تین فیز ہے کیونکہ اس میں تین فیوز ہیں۔ دائیں: میٹر پر فیز ٹیسٹ کے ساتھ تصدیق کریں یا یوٹیلیٹی سے پوچھیں - تین فیوز سنگل فیز اسپلٹ ہو سکتے ہیں۔

غلط: آزمائش اور غلطی سے مراحل کو متوازن کرنا۔ دائیں: الیکٹریشن سے فی فیز بوجھ کی پیمائش کریں اور چارجر کو کم سے کم لوڈ سیٹ پر تفویض کریں۔

غلط: 1.5 mm2 وائرنگ کے ساتھ 20A بریکر استعمال کرنا۔ دائیں: لمبائی چلانے کے لیے کیبل کراس سیکشن سے میچ کریں - 2.5 mm2 30 میٹر سے نیچے، 4 mm2 اس سے آگے۔

غلط: سپلائی کیبل کو دروازے یا ڈرائیو وے پر روٹ کرنا۔ دائیں: نالی کو دیوار کے ساتھ یونٹ تک چلائیں۔

غلط: RCD قسم کو نظر انداز کرنا۔ دائیں: مناسب قسم A یا B، 30 ایم اے، فی کنفیگریشن اسٹیکر - اسٹیشن کی ڈی سی رساو سینسنگ اسے مانتی ہے۔

تھری فیز سائٹس سے فیلڈ رپورٹس

صوفیہ، بلغاریہ میں ایک اپارٹمنٹ HOA نے 1970 کے بلاک کے تھری فیز بورڈ میں ایک 11kW RZ شامل کیا۔ اکیس گھرانے OCPP بیک اینڈ کے RFID شیڈول کے ذریعے اسٹیشن کا اشتراک کرتے ہیں۔ بورڈ کو ایک اسپیئر بریکر پوزیشن کی ضرورت تھی اور کچھ نہیں۔ خزانچی کا نوٹ: پہلے الیکٹریشن نے پورے پینل کی تبدیلی کا حوالہ دیا، اور دوسرے نے فالتو DIN سلاٹ پایا - فرق علم کا تھا، ہارڈ ویئر کا نہیں۔

کراکاؤ، پولینڈ میں ایک کورئیر ڈپو مینیجر 12 ڈیلیوری وین کے لیے تین یونٹ چلاتا ہے۔ دن کے وقت کا ٹرن اوور نقطہ ہے: وین روٹس کے درمیان 3.5 گھنٹے کے چارجز کو گھماتی ہے، اور 11kW اسے موزوں بناتی ہے۔ اس کی شکایت: فکسڈ کیبل 5m ہے، اور پارکنگ کی ایک قطار کو ایک توسیعی کیبل کی ضرورت تھی جسے اسے مقامی طور پر استعمال کرنا پڑا کیونکہ ہم انہیں نہیں بھیجتے۔

لوئر سیکسنی، جرمنی میں ایک فارم کوآپشن اناج خشک کرنے والوں کے ساتھ مشترکہ زرعی 380V سپلائی سے دو اسٹیشنوں کو طاقت دیتا ہے۔ مراحل کام کرتے ہیں کیونکہ موسم خزاں میں چوٹیوں کو خشک کرنا اور سردیوں میں چوٹیوں کو چارج کرنا - وہ کبھی بھی ایک ساتھ نہیں ہوتے ہیں۔ ان کی چھوٹی گرفت: موسم سرما کے فرم ویئر کو ایک ریموٹ اپ ڈیٹ کی ضرورت تھی جس کے شیڈول میں ایک دن لگا، کیونکہ کوآپ کا وائی فائی ایک علیحدہ عمارت میں بیٹھا ہے۔

تین فیز سوالات، سیدھے جوابات

س: میری کار صرف 7kW سنگل فیز پر چارج ہوتی ہے۔ کیا 11 کلو واٹ ضائع ہوتا ہے؟

A: سٹیشن 7 کلو واٹ کو اپناتا اور فراہم کرتا ہے۔ آپ اپنی اگلی کار کے لیے تین فیز کا راستہ رکھتے ہیں۔

سوال: کیا میں اسے تین فیز سپلائی کے بغیر انسٹال کر سکتا ہوں؟

A: نہیں - اسے 380VAC تھری فیز کی ضرورت ہے۔ سنگل فیز سائٹس کے لیے 7kW RZ کا انتخاب کریں۔

سوال: کیا 11kW کو یوٹیلیٹی کی اجازت درکار ہے؟

A: عام طور پر فی فیز 16A کے لیے نہیں، لیکن اپنے ڈسٹری بیوٹر سے تصدیق کریں۔ کئی ممالک 11kW تک کے AC چارجرز کو اطلاع سے مستثنیٰ قرار دیتے ہیں۔

سوال: 11 کلو واٹ کتنی تیزی سے چارج ہوتا ہے؟

A: تقریباً 60 کلومیٹر فی گھنٹہ رینج؛ 60 kWh کی بیٹری تقریباً 3.5 گھنٹے میں 20% سے 80% تک جاتی ہے۔

سوال: کیا اسکرین کو بعد میں شامل کیا جا سکتا ہے؟

A: یہ ایک فیکٹری اختیار ہے؛ اسے یونٹ کے ساتھ آرڈر کریں، کیونکہ ڈسپلے جیب کو دوبارہ تیار کرنا عملی نہیں ہے۔

سوال: اگر عمارت کے مراحل غیر متوازن ہوں تو کیا ہوگا؟

A: بیک اینڈ سیشن کو شیڈول کر سکتا ہے، اور ایک الیکٹریشن چارجر کو کم سے کم لوڈ شدہ فیز سیٹ سے جوڑ سکتا ہے۔

سوال: کیا پرانی وائرنگ پر 16A فی فیز مشکل ہے؟

A: No - 16A معیاری عمارت کی مشق ہے۔ خطرناک ڈرا 32A سنگل فیز ہے، جس سے یہ یونٹ ڈیزائن کے لحاظ سے گریز کرتا ہے۔

سوال: کیا مجھے نئے میٹر کی ضرورت ہے؟

A: عام طور پر نہیں؛ اگر آپ کے میٹر میں تھری فیز رجسٹر کی کمی ہے، تو یوٹیلیٹی اسے تبدیل کر دیتی ہے - EU کے کئی ممالک میں مفت۔
