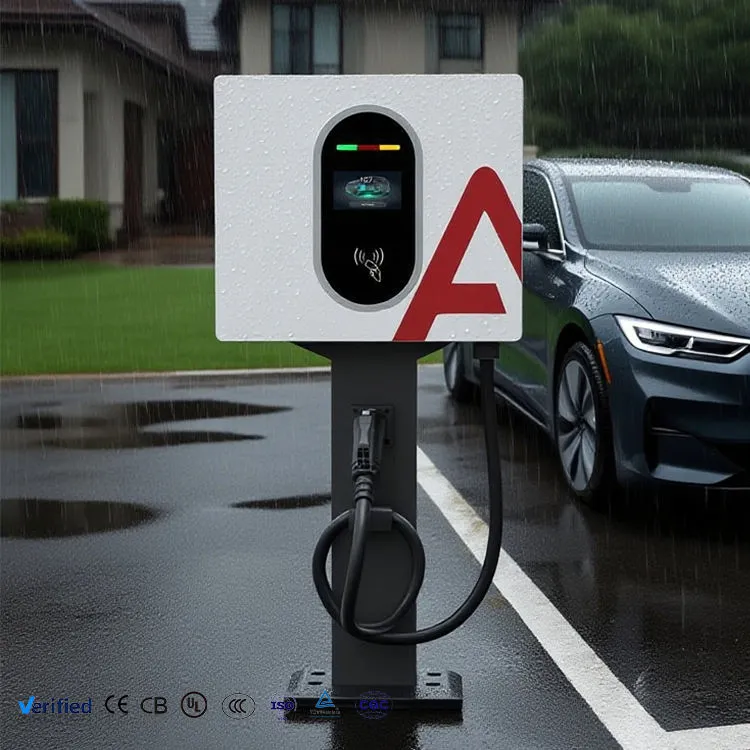

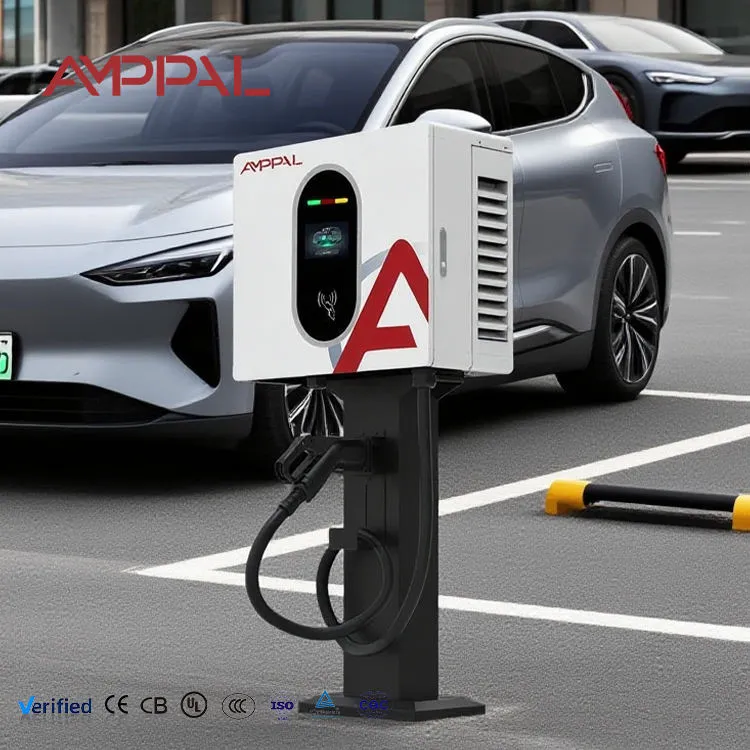

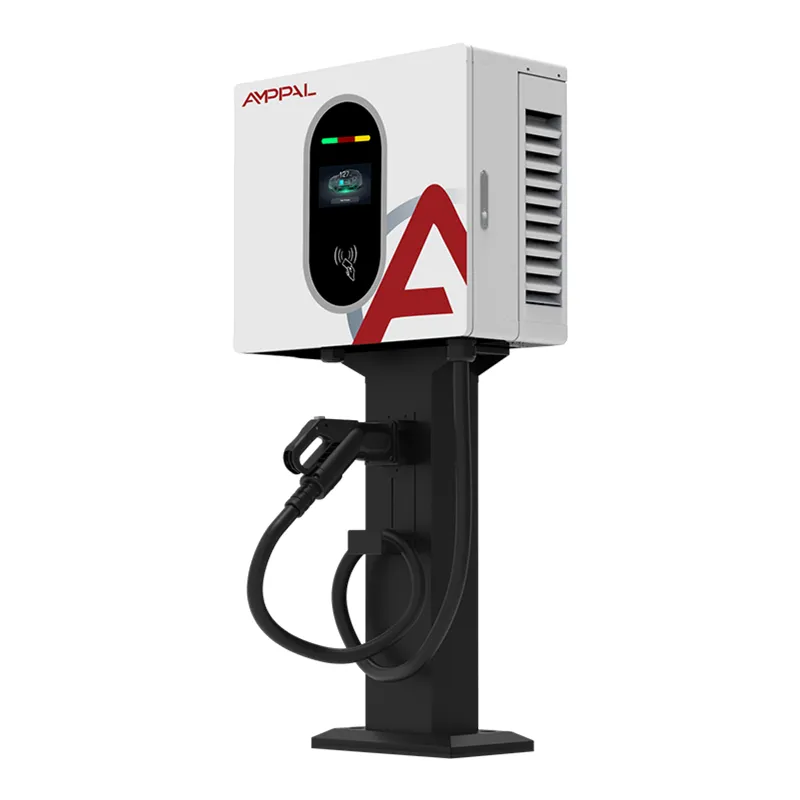

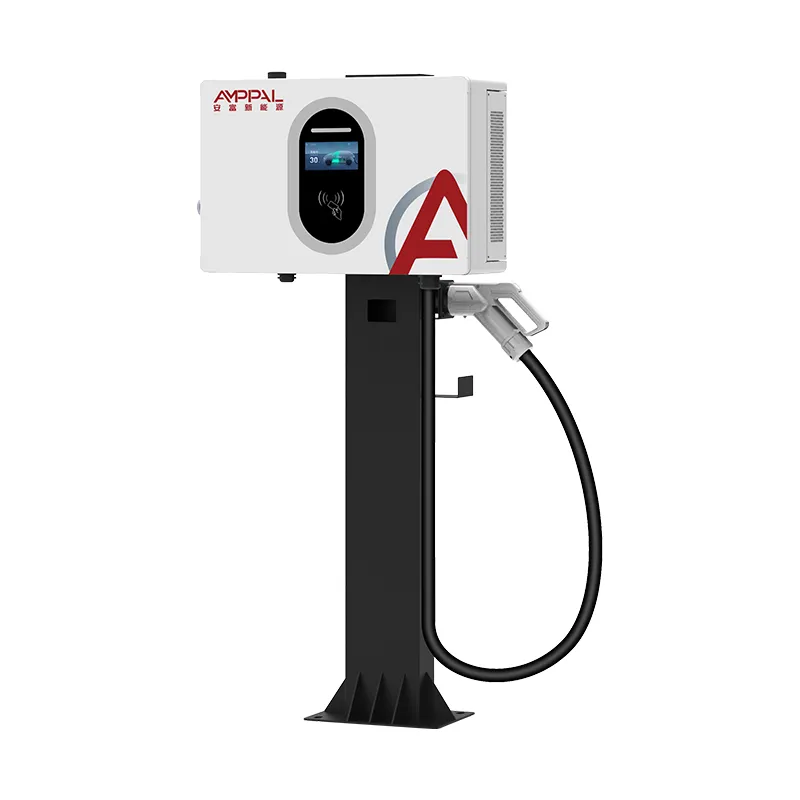

کمرشل پارکنگ کے لیے 20kW وال ماونٹڈ DC فاسٹ ای وی چارجنگ اسٹیشن

تھری فیز ڈی سی چارجنگ میں انٹری پوائنٹ

AF-DC-020-B-A-O-2-H وہ جگہ ہے جہاں سے ہماری تھری فیز DC رینج شروع ہوتی ہے۔ یہ AC380V کھینچتا ہے، اندرونی طور پر تبدیل ہوتا ہے، اور 200V اور 1000VDC کے درمیان کہیں بھی 0-67A فراہم کرتا ہے۔ وہ وولٹیج کی حد قابل توجہ تفصیل ہے — 1000V عام طور پر بہت بڑی الماریوں کے لیے مخصوص ہوتی ہے، اور اس کا مطلب ہے کہ یہ چھوٹی یونٹ اب بھی 800V گاڑیوں کے پلیٹ فارمز سے بات کر سکتی ہے کہ ایک سستا 500V- محدود چارجر بالکل انکار کر دے گا۔

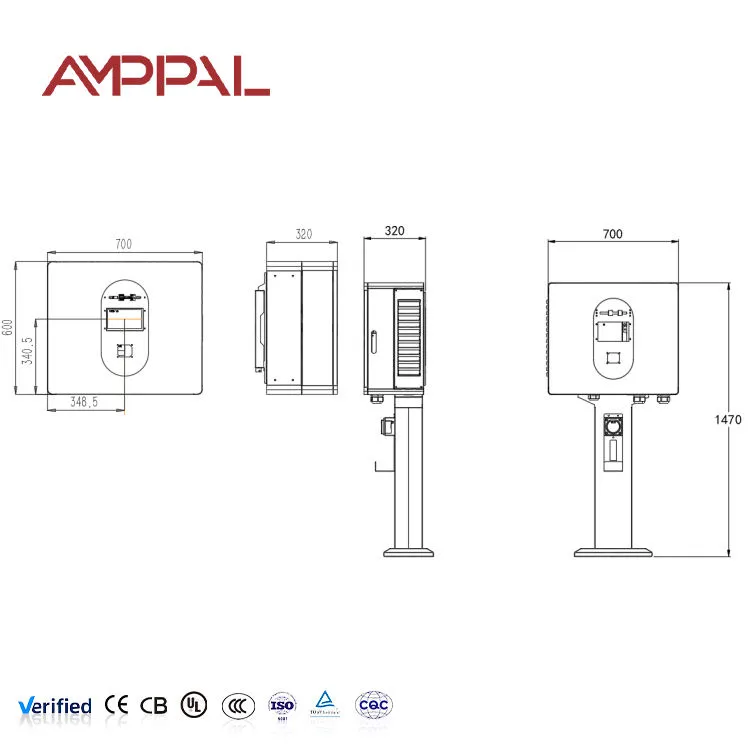

جسمانی طور پر یہ دیوار بریکٹ پر 450 × 660 × 240 ملی میٹر کا باکس ہے۔ کار پارک میں کوئی چبوترہ، کوئی بنیاد نہیں، کوئی کیبل خندق نہیں۔ ایسی سائٹ کے لیے جس کی دیوار پر پہلے سے تین فیز پاور موجود ہے، تنصیب عام طور پر دو الیکٹریشنز کے لیے آدھے دن کا کام ہے۔

ہم نے یہ ماڈل ان خریداروں کے لیے بنایا ہے جنہیں DC اسپیڈ کی ضرورت ہے لیکن وہ 60kW کیبنٹ کا جواز پیش نہیں کر سکتے — چھوٹے ہوٹل، ورکشاپس، ڈیلرشپ سروس بے، اور کوئی بھی جو پیڈ چارجنگ کی جانچ کر رہا ہے۔

20kW پلیٹ فارم کے پیچھے ڈیزائن کے انتخاب

20kW یونٹ پر 1000V آؤٹ پٹ سیلنگ: اس پاور کلاس میں نایاب۔ یہ آپ کی مارکیٹ میں آنے والی 800V-آرکیٹیکچر گاڑیوں کے خلاف خریداری کو مستقبل کا ثبوت دیتا ہے۔

0-67A مسلسل درجہ بندی: کرنٹ کو پورے وولٹیج بینڈ میں اوپری سرے پر ڈیریٹڈ کرنے کے بجائے مستحکم رکھا جاتا ہے، یہی وہ جگہ ہے جہاں بجٹ یونٹ خاموشی سے کارکردگی کھو دیتے ہیں۔

لیول 1.0 میٹرنگ کی درستگی: بلنگ گریڈ کی پیمائش، لہذا اگر کوئی صارف چارج پر تنازعہ کرتا ہے تو آمدنی کے اعداد و شمار کھڑے ہو جاتے ہیں۔

ہمارے 30kW اور 40kW ماڈلز کے ساتھ 450 × 660 × 240 انکلوژر کا اشتراک کیا گیا: ایک اسپیئر پارٹس کی انوینٹری، ایک ماؤنٹنگ ٹیمپلیٹ، تین پاور لیول۔ اگر آپ بعد میں سائٹ کو بڑھاتے ہیں تو مفید ہے۔

4.3 انچ ٹچ اسکرین: ہماری فرش یونٹس پر 7 انچ پینل سے چھوٹی، جان بوجھ کر منتخب کی گئی — ٹوٹنے کے لیے کم گلاس، کم متبادل لاگت، اور اسٹیٹس اور ٹیرف کے لیے کافی جگہ۔

کارڈ، کیو آر اور پاس ورڈ تک رسائی بلٹ ان: خریدنے یا وائر کرنے کے لیے کوئی علیحدہ رسائی کنٹرولر نہیں۔

تکنیکی وضاحتیں

سائٹس جو 20kW DC وال باکس کے مطابق ہیں۔

ہوٹل اور سروسڈ اپارٹمنٹ کار پارکس: مہمان گھنٹوں کے لیے پارک کرتے ہیں۔ 20kW تقریباً 20kWh فی گھنٹہ واپس کرتا ہے، رات بھر مکمل چارج اور رات کے کھانے پر ایک مفید ٹاپ اپ کے لیے کافی ہے۔

ڈیلرشپ سروس بے: سروس اپوائنٹمنٹ کے دوران ہائی پاور بے باندھے بغیر کسٹمر کار کو 30% سے 80% تک لے آئیں۔

ہلکے کمرشل ڈپو: ایک تھری فیز بورڈ پر تین یا چار یونٹس ایک چھوٹے سے وین کے بیڑے کے لیے لڑکھڑاتے وقت واپس آتے ہیں۔

دفتری عمارتیں جو عملے کی چارجنگ کی پیشکش کرتی ہیں: آٹھ گھنٹے کا رہنے کا متوقع وقت ہائی پاور کو غیر ضروری اور فضول بناتا ہے۔

میونسپل اور یوٹیلیٹی یارڈز: مضبوط IP54 انکلوژر، -25°C سے +50°C آپریٹنگ رینج، پنکھے سے آگے سروس کے لیے کوئی حرکت پذیر پرزہ نہیں۔

پاور چین کے اندر

تھری فیز ان پٹ EMI فلٹر اور سرج آریسٹر سے ہو کر ایک فعال ریکٹیفائر میں جاتا ہے، جو پاور فیکٹر کو زیادہ اور ہارمونک ڈسٹورشن کو کم رکھتا ہے۔ ایک خراب ریکٹیفائر ڈیزائن آپ کے بجلی کے بل میں غلطی کے طور پر ظاہر ہونے سے بہت پہلے ری ایکٹیو پاور جرمانے کے طور پر ظاہر ہوتا ہے۔

DC بس سے، ایک الگ تھلگ DC/DC کنورٹر بیٹری مینجمنٹ سسٹم کی درخواست کردہ وولٹیج کو ٹریک کرتا ہے۔ چونکہ آؤٹ پٹ کو لیول 1.0 کی درستگی پر ریگولیٹ کیا جاتا ہے، اس لیے اسکرین پر موجود توانائی کا اعداد و شمار اس سے میل کھاتا ہے جو اصل میں کمرشل بلنگ کے لیے پیک میں کافی قریب سے داخل ہوا تھا۔

تحفظ واحد کی بجائے تہہ دار ہے: کنٹیکٹر بند ہونے سے پہلے موصلیت کی نگرانی، سیشن کے دوران مسلسل بقایا کرنٹ کا پتہ لگانا، ماڈیول میں زیادہ درجہ حرارت کا رول بیک، اور ایک مکینیکل ایمرجنسی سٹاپ جو کنٹیکٹر کوائل کو براہ راست کاٹتا ہے بجائے کہ فرم ویئر کو ایسا کرنے کو کہے۔

لائن چھوڑنے سے پہلے ہم کیا جانچتے ہیں۔

100% یونٹس پر ڈائی الیکٹرک برداشت اور موصلیت کی مزاحمت - نمونے لینے کا منصوبہ نہیں۔

سطح 1.0 کی درستگی کے دعوے کی تصدیق کے لیے کیلیبریٹڈ ریفرنس میٹر کے خلاف میٹرنگ کی تصدیق۔

ماڈیول اور بس بار کے جوڑوں کی تھرمل امیجنگ کے ساتھ 20kW پر مکمل بوجھ لینا؛ ڈھیلا ٹارک یہاں ایک گرم جگہ کے طور پر ظاہر ہوتا ہے۔

ایمرجنسی اسٹاپ ریسپانس ٹائمنگ، ہر یونٹ پر جسمانی طور پر چیک کیا جاتا ہے۔

IP54 سپرے اور ہر بیچ سے پروڈکشن کے نمونوں پر دھول کی تصدیق کے علاوہ انکلوژر ختم پر 96 گھنٹے نمک کا اسپرے۔

EN IEC 61851-1 اور 61851-23 کے ساتھ تعمیل؛ عیسوی دستاویزات سامان کے ساتھ بحری جہاز۔

اس چارجر کو بنانے کے آٹھ مراحل

مرحلہ 1 — اجزاء کی مقدار: ریکٹیفائر ماڈیولز، کانٹیکٹرز، میٹرز اور کنیکٹرز کی ڈیٹا شیٹ کے خلاف تصدیق شدہ اسٹاک انٹری سے پہلے۔

مرحلہ 2 — شیٹ میٹل: CNC پنچ اور پریس بریک انکلوژر کو تشکیل دیتے ہیں۔ مستقل فلینج جیومیٹری وہی ہے جو دروازے کی گسکیٹ کی مہر بناتی ہے۔

اسٹیج 3 — ویلڈنگ: ریپیٹبلٹی کے لیے ساختی جوڑوں پر روبوٹک سیون ویلڈنگ۔

مرحلہ 4 — سطح ختم: degrease، فاسفیٹ، electrostatic پاؤڈر کوٹ، تندور کا علاج.

مرحلہ 5 — الیکٹریکل اسمبلی: ماڈیولز، بس بارز اور ہارنس لگے ہوئے ہیں۔ ہر پاور ٹرمینل کو مخصوص اور نشان زد کیا گیا ہے۔

مرحلہ 6 — فرم ویئر اور کیلیبریشن: سافٹ ویئر لوڈ، وولٹیج اور کرنٹ سینسر کیلیبریٹڈ، میٹر سے تصدیق شدہ۔

مرحلہ 7 — رن ان اور سیفٹی ٹیسٹ: تھرمل مانیٹرنگ کے ساتھ فل لوڈ آپریشن، پھر حفاظتی بیٹری۔

مرحلہ 8 — پیک اور پیلیٹائز: فوم سے محفوظ کارٹن، نمی کی رکاوٹ، برآمدی پیلیٹ۔

20kW، 30kW یا 40kW — موجودہ درجہ بندی پڑھنا

یہ تینوں ماڈلز ایک دیوار کا اشتراک کرتے ہیں اور بنیادی طور پر آؤٹ پٹ کرنٹ میں مختلف ہیں: بالترتیب 67A، 100A اور 133A۔ چونکہ چارجنگ کا وقت دیئے گئے پیک وولٹیج پر کرنٹ پر منحصر ہے، اس لیے عملی فرق سیدھا ہے — 60kWh کی کار 20kW پر تقریباً تین گھنٹے، 30kW پر دو، 40kW پر نوے منٹ لیتی ہے۔

جب رہائش کا وقت چار گھنٹے یا اس سے زیادہ ہو اور آپ کا گرڈ کنکشن معمولی ہو تو 20kW کا انتخاب کریں۔ یہ تقریباً 30A فی فیز کھینچتا ہے، جسے زیادہ تر چھوٹے تجارتی سامان بغیر کسی اپ گریڈ کے جذب کر لیتے ہیں۔

جب پارکنگ تیزی سے ختم ہو جائے، یا جب آپ بڑے پیک کے ساتھ وین چارج کر رہے ہوں تو 30kW یا 40kW تک بڑھیں۔ سپلائی سائیڈ کو ذہن میں رکھیں: 40kW 20kW کے ان پٹ کرنٹ کو تقریباً دوگنا کھینچتا ہے، اور یہی اکثر چارجر کی قیمت کے بجائے جواب کا فیصلہ کرتا ہے۔

جہاں ہم سستے 20kW یونٹس سے مختلف ہیں۔

وولٹیج کی حد: بہت سے 20kW یونٹ 500V یا 750V پر رک جاتے ہیں۔ ہمارا 1000V تک پہنچ جاتا ہے، لہذا یہ تب بھی کام کرتا ہے جب 800V گاڑیاں آتی ہیں۔

پیمائش: قیمت میں اضافے کے اختیار کے بجائے معیار کے طور پر لیول 1.0 کی درستگی۔

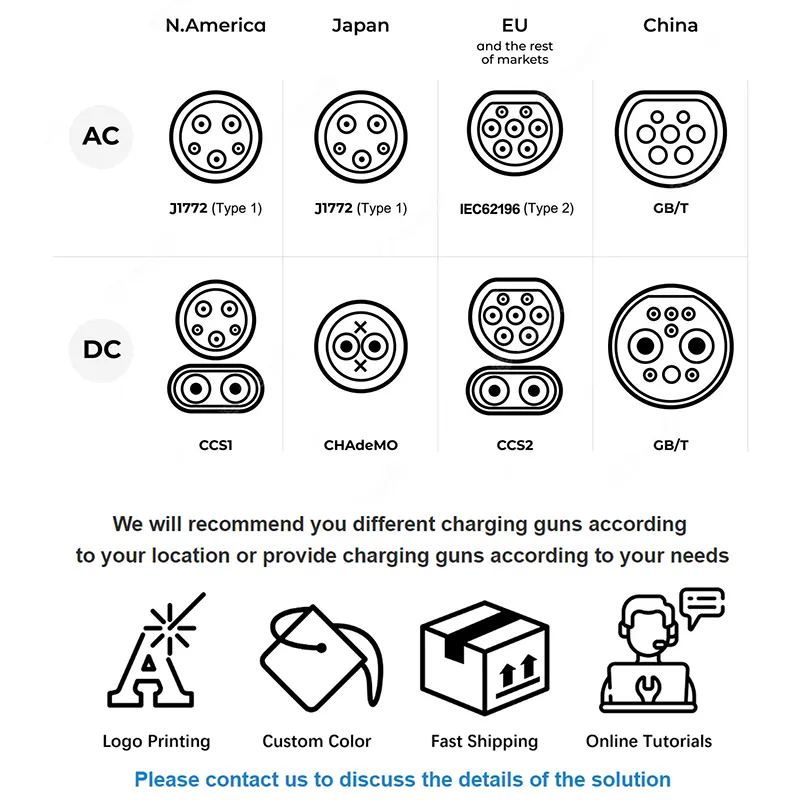

کنیکٹر لچک: CCS1, CCS2, CHAdeMO, GB/T اور NACS سبھی ایک ہی پلیٹ فارم پر دستیاب ہیں — آپ کو ایک برآمدی مارکیٹ میں بند نہیں کیا گیا ہے۔

20/30/40kW کے حصوں میں مشترکات: اگر آپ مخلوط سائٹ چلاتے ہیں تو اسٹاک کے لیے کم اسپیئرز۔

لیڈ ٹائم 15-20 کام کے دنوں کا معیاری؛ اپنی مرضی کے مطابق برانڈنگ کے ساتھ 25-30۔ MOQ 1 یونٹ معیاری ہے، اپنی مرضی کے رنگ یا لوگو کے لیے 50 یونٹ۔

پیکنگ اور فریٹ برآمد کریں۔

یونٹس انفرادی طور پر پانچ پرتوں والے کارٹنوں میں EPE فوم اور ایک desiccant سیل شدہ پولی لائنر کے ساتھ بھیجتے ہیں۔ کارٹن کے طول و عرض تقریباً 540 × 750 × 330 ملی میٹر چلتے ہیں جس کا مجموعی وزن 42 کلو گرام کے قریب ہے، اس لیے ایک اکائی دو افراد کی لفٹ ہے۔

بارہ یونٹ ایک معیاری برآمدی پیلیٹ کے فٹ ہوتے ہیں، جو گرمی سے علاج شدہ فیومیگیشن سے پاک لکڑی پر پٹے ہوئے اور کھینچے ہوئے ہوتے ہیں۔ ایک 20 فٹ کا کنٹینر تقریباً 96 یونٹ پیلیٹائزڈ لیتا ہے۔

تجارتی شرائط: EXW، FOB ننگبو یا شنگھائی، CIF، اور DDP زیادہ تر یورپی اور خلیجی مقامات کے لیے۔ نمونے کے آرڈر عام طور پر 5-7 دنوں میں ہوائی یا ایکسپریس کورئیر کے ذریعے جاتے ہیں۔ کنٹینر کی ترسیل عام جہاز رانی کے نظام الاوقات پر عمل کرتی ہے۔ برآمدی دستاویزات میں انوائس، پیکنگ لسٹ، CE DoC اور یونٹ ٹیسٹ رپورٹ شامل ہیں۔

سروس کی شرائط

مکمل یونٹ پر دو سال کی وارنٹی بشمول پاور ماڈیولز، میٹر، کنٹیکٹرز اور اسکرین۔

OCPP پر مبنی ریموٹ تشخیص جہاں سائٹ کو کنیکٹیوٹی ہے؛ ہم کسی تفصیل سے اندازہ لگانے کے بجائے فالٹ لاگ پڑھتے ہیں۔

اسپیئرز غلطی کی تصدیق کے 48 گھنٹوں کے اندر بھیجے گئے، کورئیر کے ذریعے ٹرانزٹ میں 3-5 کام کے دنوں میں۔

اختیاری پری شپمنٹ اسپیئرز کٹ — ایک اسپیئر ماڈیول اور کنٹیکٹر سیٹ — جو دور دراز علاقوں میں خدمت کرنے والے تقسیم کار عام طور پر لیتے ہیں۔

انگریزی میں انسٹالیشن مینوئل، وائرنگ اسکیمیٹک اور کمیشننگ چیک لسٹ؛ والیوم آرڈرز کی درخواست پر دوسری زبانیں۔

پانچ کمیشننگ غلطیوں سے بچنے کے قابل

غلط: اپ اسٹریم بریکر کا سائز چارجر کے آؤٹ پٹ کلو واٹ پر کرنا۔ دائیں: ان پٹ کرنٹ کے لیے سائز - تقریباً 30A فی فیز پورے بوجھ پر، نیز مارجن۔

غلط: کھوکھلی تقسیم کی دیوار پر یونٹ کو فٹ کرنا۔ دائیں: چنائی یا اسٹیل فریم پر چڑھیں۔ کیبل سے پہلے اس کا وزن تقریباً 38 کلو گرام ہے۔

غلط: فیز کی گردش کو بغیر نشان کے چھوڑنا۔ دائیں: کمیشننگ کے وقت ترتیب کی تصدیق کریں۔ فعال ریکٹیفائر چلانے کے بجائے غلطی کی اطلاع دیتا ہے، اور وہ کال آؤٹ قابل گریز ہے۔

غلط: براہ راست اوپر کیبل ٹرے کے ساتھ وینٹ کا راستہ روکنا۔ دائیں: ہوا کے بہاؤ کے لیے اوپر اور نیچے 300 ملی میٹر صاف رکھیں۔

غلط: معلوم بوجھ کے خلاف میٹر ریڈنگ کی تصدیق کرنے سے پہلے ٹیرف کا تعین کرنا۔ دائیں: کمیشننگ کے وقت ایک بار چیک کریں — لیول 1.0 کی درستگی صرف اس صورت میں مدد کرتی ہے جب ٹیرف کو صحیح طریقے سے ترتیب دیا گیا ہو۔

سائٹ کی تنصیبات سے نوٹس

کراکو کے باہر ایک 32 کمروں والے ہوٹل نے 2025 میں ایک عقبی کار پارک میں چار یونٹ لگائے۔ ان کی دیکھ بھال کے لیڈ نے کہا کہ فیصلہ کن عنصر قیمت نہیں بلکہ دیوار پر چڑھانا ہے — کار پارک کی سطح لیز پر دی گئی ہے اور انہیں فرش پر کھڑی کیبینٹ کے لیے بنیادیں ڈالنے کی اجازت نہیں ہے۔

ملائیشیا میں وین کرایہ پر لینے والا آپریٹر دو شاخوں میں چھ یونٹ چلاتا ہے۔ انہوں نے پہلے سال میں ایک حقیقی مسئلہ کی اطلاع دی: مون سون کی صبحوں کے دوران اسکرین پر کنڈینسیشن، ہارڈ ویئر میں کسی تبدیلی کی بجائے موجودہ چھتری کے نیچے دو یونٹوں کو منتقل کرکے حل کیا جاتا ہے۔

متحدہ عرب امارات میں ایک الیکٹریکل کنٹریکٹر جس نے ان میں سے تیس سے زیادہ انسٹال کیے ہیں نے تبصرہ کیا کہ 20/30/40kW پر مشترکہ انکلوژر اس کے کام کو آسان بناتا ہے — ایک ہی بریکٹ، وہی کیبل انٹری، وہی کمیشننگ کے اقدامات اس سے قطع نظر کہ کلائنٹ نے پاور لیول کا آرڈر دیا ہے۔

سوالات خریدار آرڈر کرنے سے پہلے پوچھتے ہیں۔

سوال: مجھے کس سپلائی کی صلاحیت کی ضرورت ہے؟

A: مکمل آؤٹ پٹ پر 380V تھری فیز فیڈ پر تقریباً 30A فی فیز۔ آرڈر کرنے سے پہلے تصدیق کریں کہ آپ کے بورڈ میں ہیڈ روم ہے۔

سوال: کیا 1000V رینج کا مطلب یہ ہے کہ یہ 800V کاروں کو تیزی سے چارج کرتی ہے؟

A: اس کا مطلب ہے کہ یہ ان سے بالکل بھی چارج کرتا ہے، 20kW پر۔ ہائی وولٹیج پلیٹ فارمز کو حقیقی طور پر تیز رفتار سیشنز کے لیے ہماری 120kW+ رینج کی ضرورت ہوتی ہے۔

سوال: کیا میٹر صارفین کو بل دینے کے لیے کافی درست ہے؟

A: ہاں، لیول 1.0۔ کمیشننگ کے وقت حوالہ بوجھ کے خلاف تصدیق کریں اور اسی کے مطابق اپنا ٹیرف ترتیب دیں۔

سوال: کیا میں اسے چھتری کے بغیر باہر لگا سکتا ہوں؟

A: IP54 اس کی اجازت دیتا ہے۔ چھتری اب بھی اسکرین اور گسکیٹ کی زندگی کو بڑھاتی ہے، خاص طور پر ہائی UV یا مون سون کے موسم میں۔

سوال: مجھے کون سا کنیکٹر بتانا چاہئے؟

A: یورپ اور بیشتر مشرق وسطیٰ کے لیے CCS2، شمالی امریکہ کے لیے CCS1 یا NACS، چین کے لیے GB/T، CHAdeMO جہاں پرانے جاپانی ماڈلز عام ہیں۔

سوال: کیا میں بعد میں 20 کلو واٹ یونٹ کو 30 کلو واٹ میں اپ گریڈ کر سکتا ہوں؟

A: نہیں - پاور ماڈیولز مختلف ہیں۔ آپ کو مطلوبہ درجہ بندی کا آرڈر دیں؛ دیوار کا ایک جیسا ہونا الیکٹرانکس کو قابل تبادلہ نہیں بناتا ہے۔

سوال: رہائشی ماحول میں کتنا شور ہے؟

A: پنکھے سے ٹھنڈا اور رفتار سے کنٹرول۔ جزوی بوجھ پر یہ خاموش ہے؛ مستقل مکمل بوجھ پر بیرونی ایئر کنڈیشننگ یونٹ کی طرح قابل سماعت پنکھے کے شور کی توقع کریں۔

سوال: باکس میں کیا شامل ہے؟

A: چارجر، وال بریکٹ، چارجنگ کیبل اور گن، انسٹالیشن مینوئل، اور ٹیسٹ سرٹیفکیٹ۔ کیبل کی لمبائی معیاری طور پر 5 میٹر ہے۔
