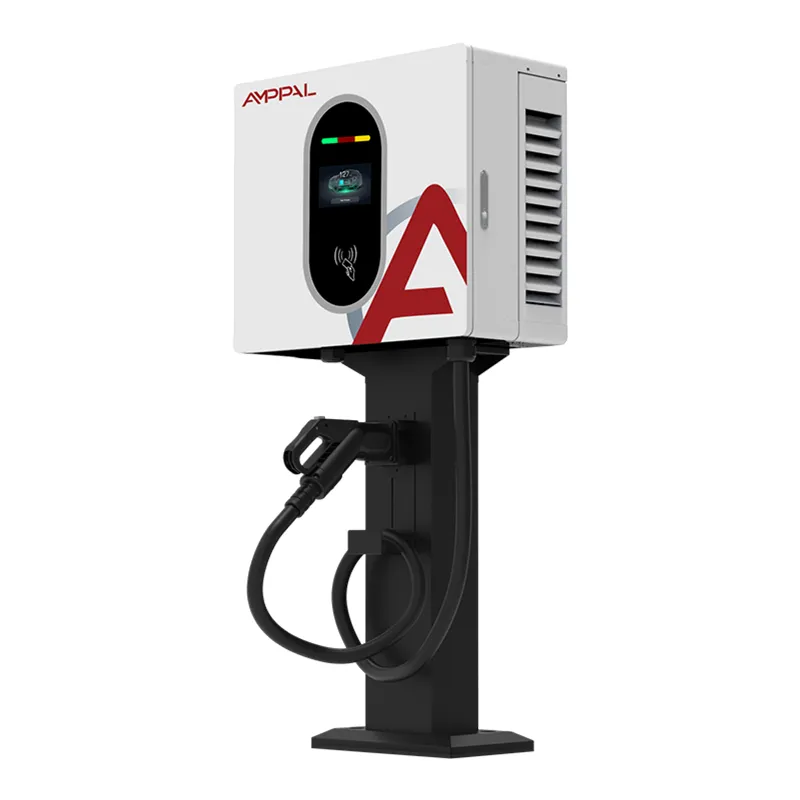

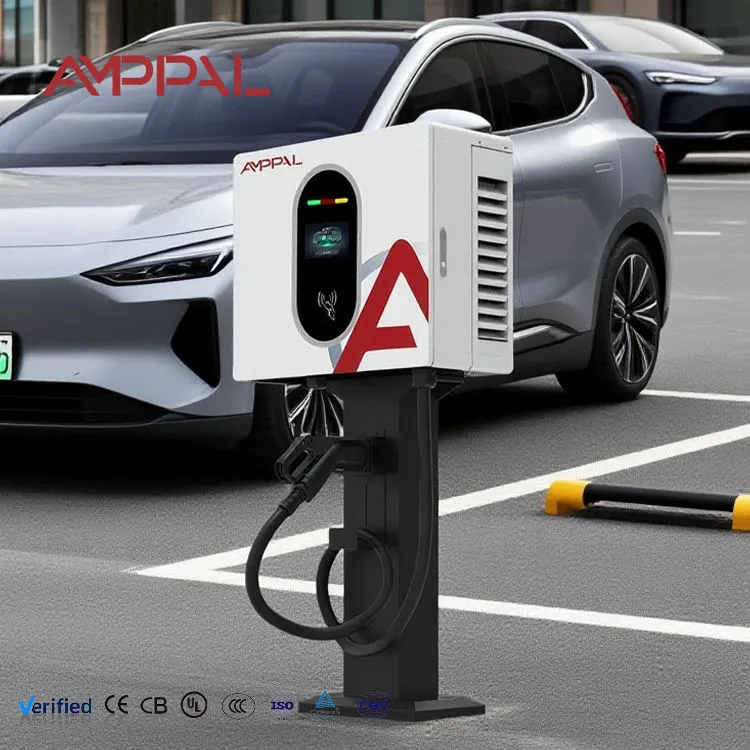

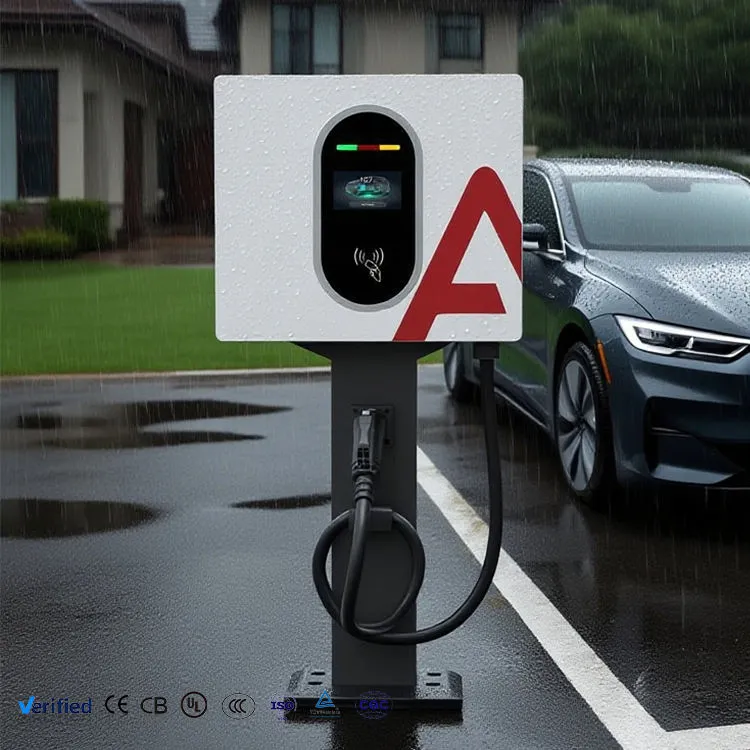

فلیٹ ڈپو کے لیے 40kW ہائی پاور وال ماونٹڈ DC EV چارجر

سب سے زیادہ طاقت ہم دیوار پر رکھیں گے۔

چالیس کلو واٹ دیوار لگانے کے لیے عملی حد ہے، اور ہم اس کی وجہ کے بارے میں براہ راست ہیں۔ اس کے اوپر، گرمی کی پیداوار اور یونٹ ماس دیوار کے خط وحدانی کو غلط انجینئرنگ جواب بناتے ہیں - آپ کو ایک بھاری باکس، زبردستی وینٹیلیشن کی رکاوٹوں، اور ایک ساختی فکسنگ کا سامنا کرنا پڑتا ہے جسے زیادہ تر عمارت کے مالکان سائن آف کرنے سے انکار کر دیں گے۔ AF-DC-040-B-A-O-2-H اس حد کے دائیں طرف بیٹھا ہے۔

اس کے نیچے رہنے کے لیے آپ کو جو کچھ ملتا ہے وہ اہم ہے۔ کوئی کنکریٹ کا چبوترہ نہیں، کوئی کیبل خندق نہیں، چارجر کے لیے پارکنگ بے کا کوئی نقصان نہیں، اور ایسی سطح میں کوئی مستقل تبدیلی نہیں جسے آپ صرف لیز پر دے سکتے ہیں۔ 2.2 میٹر کی چھت کے ساتھ زیر زمین کار پارک میں، دیوار سے لگا ہوا یونٹ اکثر واحد آپشن ہوتا ہے جو جسمانی طور پر کام کرتا ہے۔

آؤٹ پٹ 200-1000VDC میں 0-133A ہے — ہماری 60kW اور 120kW الماریوں کے برابر وولٹیج کی کھڑکی، ایک ایسے باکس سے جو گھریلو ریڈی ایٹر سے کم دیوار کے علاقے پر قبضہ کرتا ہے۔

وال ماونٹنگ دراصل آپ کو کیا بچاتی ہے۔

کوئی سول کام نہیں: فرش پر کھڑی کیبنٹ کو عام طور پر فاؤنڈیشن، کنڈیوٹ روٹنگ اور بحالی کی ضرورت ہوتی ہے۔ دیوار کی تنصیب اس لائن کو پروجیکٹ کی لاگت سے مکمل طور پر ہٹا دیتی ہے۔

کوئی گم شدہ پارکنگ بے: فرش کیبنٹ کے علاوہ اس کی حفاظتی منظوری قابل استعمال جگہ استعمال کرتی ہے۔ دیوار یا کالم سے جڑا ہوا، یونٹ کوئی نہیں لیتا ہے۔

نچلی چھتوں کے نیچے قابل عمل: بریکٹ پر 660 ملی میٹر لمبا، یہ بیسمنٹ کار پارکس میں فٹ بیٹھتا ہے جہاں 1.9 میٹر کی کیبنٹ ریمپ کی اونچائی کی پابندی سے گزر نہیں سکتی۔

ریورس ایبل انسٹالیشن: لیز پر دی گئی جگہ پر یونٹ دیوار سے اترتا ہے اور فکسنگ اچھی ہوتی ہے۔ بہت سے زمیندار اس کی منظوری اس وقت دیں گے جب وہ زمینی کاموں سے انکار کر دیں گے۔

ہمارے 20kW اور 30kW ماڈلز جیسا ہی 450 × 660 × 240 فوٹ پرنٹ: مکسڈ پاور سائٹس ایک بریکٹ ڈیزائن اور ایک اسپیئر لسٹ کا اشتراک کرتی ہیں۔

مکمل وولٹیج کی حد میں 133A آؤٹ پٹ: موجودہ درجہ بندی ختم ہونے کے بجائے 800V پر برقرار ہے، یہ وہ جگہ ہے جہاں پتلی مخصوص حریف کم پڑتے ہیں۔

تکنیکی وضاحتیں

وہ سائٹس جہاں یہ ماڈل واحد سمجھدار فٹ ہے۔

زیر زمین اور کثیر المنزلہ کار پارکس: چھت کی اونچائی اور ریمپ کلیئرنس فرش کیبنٹس کو مسترد کرتے ہیں۔ کالم ماؤنٹنگ اس یونٹ کو اچھی طرح سے سوٹ کرتی ہے۔

لیزڈ ریٹیل فورکورٹس: کرایہ دار جو گراؤنڈ نہیں توڑ سکتے وہ پھر بھی سائٹ پر ڈی سی چارجنگ چاہتے ہیں۔

تاریخی یا منصوبہ بندی سے محدود شہر کے مراکز: نئے اسٹریٹ فرنیچر سے انکار کرنے والے حکام اکثر موجودہ ڈھانچے پر دیوار سے لگے ہوئے یونٹ کی اجازت دیتے ہیں۔

کمپیکٹ اربن فلنگ اسٹیشنز: فورکورٹ ایریا پہلے ہی جزیروں اور گردش کو ایندھن دینے کے لیے پرعزم ہے۔ دکان کی عمارت پر دیوار کی جگہ مفت ہے۔

دیوار پر موجودہ تھری فیز بورڈ کے ساتھ ڈپو عمارتیں: مختصر کیبل رن، کم سے کم انسٹالیشن لیبر، فوری کمیشننگ۔

وال ماؤنٹ کی حد پر تھرمل ڈیزائن

95% کارکردگی پر چلنے والا 40kW کا کنورٹر گرمی کے طور پر تقریباً دو کلو واٹ کو ضائع کر دیتا ہے۔ فرش کی کابینہ میں جس میں گرمی کا حجم بہت زیادہ ہوتا ہے اور اس کے ساتھ کام کرنے کے لیے ایک لمبی چمنی ہوتی ہے۔ ایک دیوار پر آپ کے پاس کوئی نہیں ہے، لہذا ہوا کے بہاؤ کے راستے کو فرض کرنے کے بجائے انجنیئر کرنا ہوگا۔

انکلوژر پر انٹیک کم ہے، ایگزاسٹ زیادہ ہے، اور اندرونی ہچکچاہٹ گرم ہوا کو کنٹرول الیکٹرانکس اور میٹر سے دور رکھتی ہے — وہ اجزاء جن کی درستگی جب پکاتی ہے تو بہتی ہو جاتی ہے۔ پنکھے درجہ حرارت پر قابو پاتے ہیں اور صرف حالات کے مطابق مشکل سے چلتے ہیں، جو رہائشی بلاک میں یونٹ کو قابل قبول طور پر خاموش بھی رکھتا ہے۔

آؤٹ پٹ رول بیک بائنری کے بجائے ترقی پسند ہے۔ اگر محیطی درجہ حرارت اور لوڈ ماڈیول درجہ حرارت کو اپنی حد کی طرف دھکیلتا ہے، چارجر بتدریج کرنٹ کو کم کرتا ہے اور سیشن میں زیادہ وقت لگتا ہے۔ یہ ڈرائیور کو ٹرپ اور ڈمپ نہیں کرتا ہے۔ یہ رویہ محدود ائیر ایکسچینج کے ساتھ بند تہہ خانے کے کار پارکوں میں سب سے زیادہ اہمیت رکھتا ہے، جہاں یہ یونٹ نصب ہوتے ہیں۔

ٹیسٹنگ اور سرٹیفیکیشن ریکارڈز

EN IEC 61851-1:2019 اور EN IEC 61851-23:2014 کے ساتھ تعمیل؛ ہر یونٹ کے ساتھ سی ای دستاویزات اور سیریلائزڈ ٹیسٹ رپورٹ جہاز۔

اس ماڈل کے لیے مخصوص توسیعی تھرمل سوک — مکمل 40kW لوڈ ہولڈ ہے جب کہ انکلوژر اور ماڈیول کا درجہ حرارت لاگ ان ہوتا ہے، کیونکہ یہ ہماری وال ماونٹڈ رینج میں سب سے زیادہ گرمی کی کثافت ہے۔

100% ڈائی الیکٹرک طاقت اور موصلیت کی مزاحمت کی جانچ۔

کیلیبریٹڈ ریفرنس کے خلاف میٹر کی تصدیق؛ لیول 1.0 کی درستگی کی تصدیق فی یونٹ اور سیریل نمبر کے خلاف ریکارڈ کی گئی۔

IP54 کی توثیق اور 96-گھنٹے نمک کا اسپرے انکلوژر ختم پر۔

بریکٹ اور فکسنگ پل ٹیسٹ ڈیٹا درخواست پر دستیاب ہے — مفید ہے جب عمارت کا سروے کرنے والا تنصیب کی منظوری دینے سے پہلے ساختی جواز طلب کرے۔

مینوفیکچرنگ کے اقدامات

1. سامان میں اجزاء کی توثیق: پاور ماڈیول، رابطہ کار، میٹر، کنیکٹر اور پنکھے تفصیلات کے لیے چیک کیے گئے۔

2. انکلوژر پینلز کی CNC پنچنگ اور پریس بریک بنانا؛ ایئر فلو یپرچر پنچ پروگرام کا حصہ ہیں، بعد میں ڈرل نہیں کیے جاتے۔

3. فریم اور بریکٹ انٹرفیس کی روبوٹک ویلڈنگ، اس کے بعد سیون فنشنگ۔

4. سطح کی تیاری اور تندور کے علاج کے ساتھ electrostatic پاؤڈر کوٹنگ.

5. پاور ٹرین اسمبلی — ماڈیولز، بس بارز اور اندرونی حیران کن چیزیں نصب ہیں۔ تمام پاور ٹرمینلز ٹارکڈ اور گواہ کے نشان والے۔

6. کنٹرول اور میٹرنگ اسمبلی، ہارنس روٹنگ کو گرم ہوا کے راستے سے صاف رکھا گیا۔

7. فرم ویئر لوڈنگ، سینسر کیلیبریشن، ریفرنس کے خلاف میٹر کی تصدیق۔

8. توسیعی فل لوڈ تھرمل رن، حفاظتی جانچ، آئی پی چیک، پھر پیکنگ برآمد کریں۔

دیوار پر 40kW، یا فرش پر 60kW؟

یہ وہ فیصلہ ہے جو اس پاور لیول پر زیادہ تر خریدار دراصل کر رہے ہیں، اس لیے یہاں ہمارا ایماندارانہ مطالعہ ہے۔

جب فرش کی جگہ دستیاب نہ ہو، زمینی کام ممنوع ہو یا غیر اقتصادی، چھت کی اونچائی محدود ہو، یا تنصیب کو الٹایا جا سکتا ہو تو 40kW وال یونٹ کا انتخاب کریں۔ یہ فی مرحلہ تقریباً 60A کھینچتا ہے، جسے بہت سے موجودہ تجارتی بورڈ بغیر کسی اپ گریڈ کے ایڈجسٹ کر سکتے ہیں۔

جب آپ کے پاس جگہ اور سپلائی کی گنجائش ہو، دوہری بندوق چلانے کی خواہش ہو، یا عوامی فورکورٹ کے لیے مختصر سیشنز کی ضرورت ہو تو 60kW کا فلور سٹینڈنگ یونٹ منتخب کریں۔ فی کلو واٹ کی ترسیل عام طور پر بہتر قیمت ہوتی ہے، اور فرش کیبنٹ کی خدمت کرنا آسان ہے — ٹیکنیشن پلیٹ فارم کے بجائے زمینی سطح پر کھڑے ہو کر کام کرتا ہے۔ اگر دونوں آپشنز حقیقی طور پر آپ کے لیے کھلے ہیں، تو فرش یونٹ عام طور پر زیادہ مضبوط خرید ہوتا ہے۔ جب وہ نہیں ہوتے ہیں تو یہ پروڈکٹ اپنی جگہ کماتی ہے۔

ہم مقابلہ کرنے والے 40kW یونٹس کے خلاف کس طرح وضاحت کرتے ہیں۔

ہائی وولٹیج پر کرنٹ: ہم پوری 200-1000VDC ونڈو میں 133A رکھتے ہیں۔ قیمتوں کا موازنہ کرنے سے پہلے کسی بھی متبادل سے 800V پر اسی اعداد و شمار کی درخواست کریں۔

ڈیریٹنگ کے تحت تھرمل برتاؤ: پوچھیں کہ بند جگہ میں 45°C کے ماحول میں کیا ہوتا ہے۔ پروگریسو رول بیک سیشن کو جاری رکھتا ہے۔ ایک مشکل سفر نہیں کرتا.

پیمائش: معیار کے طور پر لیول 1.0، فی سیریل نمبر کے حساب سے انشانکن ریکارڈ کیا گیا۔

ساختی دستاویزات: بریکٹ پل ٹیسٹ ڈیٹا فراہم کیا گیا، جو تجارتی جگہوں پر عمارت کی منظوری کو مختصر کر دیتا ہے۔

تجارتی شرائط: MOQ 1 یونٹ معیاری 15-20 کام کے دنوں کے لیڈ ٹائم کے ساتھ؛ اپنی مرضی کے مطابق برانڈنگ کے لیے 50 یونٹس اور 25-30 کام کے دن۔ دو سالہ وارنٹی، قابل توسیع۔

پیکجنگ، وزن اور فریٹ پلاننگ

ہر یونٹ 540 × 750 × 330 ملی میٹر، مجموعی وزن تقریباً 52 کلوگرام کے قریب پانچ پرتوں والے کارٹن میں بھیجتا ہے۔ یہ تین دیواروں پر نصب ماڈلز میں سے سب سے بھاری ہے، اس لیے تنصیب کے مقام پر مکینیکل ہینڈلنگ یا دو افراد کے لیے منصوبہ بنائیں۔

ہیٹ ٹریٹڈ فیومیگیشن فری ٹمبر پر دس یونٹ فی ایکسپورٹ پیلیٹ، پٹے ہوئے اور اسٹریچ لپیٹے۔ ایک 20 فٹ کا کنٹینر تقریباً 80 پیلیٹائزڈ یونٹ لیتا ہے، ایک 40 فٹ اونچا مکعب تقریباً 170 ہوتا ہے۔

زیادہ تر یورپی اور خلیجی مقامات کے لیے دستیاب شرائط EXW, FOB Ningbo یا Shanghai, CIF اور DDP ہیں۔ نمونے کے یونٹ 5-7 دنوں میں ہوائی یا ایکسپریس کورئیر کے ذریعے جاتے ہیں۔ شپنگ دستاویزات میں کمرشل انوائس، پیکنگ لسٹ، سی ای ڈیکلریشن آف کنفرمٹی، سیریلائزڈ ٹیسٹ رپورٹ اور درخواست پر اصل سرٹیفکیٹ شامل ہیں۔

سپورٹ اور قابل خدمت حصے

پاور ماڈیولز، کنٹرول بورڈ، میٹر، کنٹیکٹرز، پنکھے اور اسکرین پر دو سال کی وارنٹی۔

پنکھے کو ایک قابل خدمت شے کے طور پر سمجھا جاتا ہے اور یونٹ کو الگ تھلگ کر کے تیس منٹ سے کم وقت میں سائٹ پر تبدیل کیا جا سکتا ہے - فیکٹری میں واپسی نہیں۔

منسلک سائٹس پر OCPP پر ریموٹ فالٹ کوڈ کی بازیافت؛ زیادہ تر تشخیص دورے کے بغیر مکمل ہو جاتے ہیں۔

اسپیئر پارٹس تصدیق شدہ غلطی کے 48 گھنٹوں کے اندر بھیجے جاتے ہیں، ایکسپریس کورئیر کے ذریعے 3-5 کام کے دنوں میں۔

سہ ماہی فلٹر کی صفائی واحد دیکھ بھال کا کام ہے جو اس ماڈل پر گرمی کی کثافت کے پیش نظر سب سے زیادہ اہمیت رکھتا ہے۔ دستی تصویروں کے ساتھ طریقہ کار کو دستاویز کرتا ہے۔

40kW وال یونٹ کے لیے مخصوص تنصیب کی غلطیاں

غلط: ہلکے وزن والے بلاک ورک یا سٹڈ پارٹیشن کو ٹھیک کرنا۔ دائیں: مضبوط کنکریٹ، ٹھوس چنائی یا مقصد سے بنایا ہوا اسٹیل فریم۔ کیبل اور بندوق کے منسلک ہونے سے پہلے یونٹ 45 کلوگرام سے زیادہ ہے۔

غلط: بغیر وینٹیلیشن کی تشخیص کے سیل بند تہہ خانے میں نصب کرنا۔ دائیں: خلا میں ہوا کے تبادلے کی تصدیق کریں۔ بند کمرے میں دو کلو واٹ مسلسل گرمی محیطی درجہ حرارت کو بڑھاتی ہے اور رول بیک کو متحرک کرتی ہے۔

غلط: جگہ بچانے کے لیے یونٹ کو سر کی اونچائی سے اوپر لگانا۔ دائیں: اسکرین کو آنکھوں کی سطح پر رکھیں اور گن ہولسٹر کو آرام دہ رسائی کے اندر رکھیں۔ عجیب ایرگونومکس سپورٹ کالز اور خراب شدہ کیبلز تیار کرتے ہیں۔

غلط: چالیس میٹر یا اس سے زیادہ کی دوڑ کے لیے سپلائی کیبل کو چھوٹا کرنا۔ دائیں: فی فیز 60A پر اصل راستے پر وولٹیج کی کمی کا حساب لگائیں، نہ صرف کرنٹ لے جانے کی صلاحیت۔

غلط: بغیر کسی پیچھے کی منظوری کے یونٹ کو دیوار کے وقفے کے خلاف سیل کرنا۔ دائیں: بریکٹ سپیسنگ پر عمل کریں۔ ریئر کلیئرنس کولنگ ڈیزائن کا حصہ ہے، انسٹالیشن کی ترجیح نہیں۔

انسٹال کردہ سائٹس سے رپورٹس

استنبول میں ایک شاپنگ سینٹر آپریٹر نے 2025 میں تہہ خانے کے کالموں پر چھ یونٹ لگائے جب کہ فرش پر کھڑے ہونے کی تجویز ریمپ کی اونچائی کے سروے میں ناکام ہو گئی۔ ان کے پروجیکٹ انجینئر نے بتایا کہ فیصلہ کن تکنیکی نقطہ تھرمل رول بیک رویہ تھا - تہہ خانے اگست میں گرم رہتا ہے اور انہوں نے پچھلے سپلائر کے سامان کے ساتھ سخت سفر کا تجربہ کیا تھا۔

تبلیسی ہوائی اڈے پر کار کرایہ پر لینے والی شاخ چھت کے نیچے چار یونٹ چلاتی ہے۔ ان کے فلیٹ سپروائزر نے نوٹ کیا کہ 133A واپس آنے والی گاڑی کو کرائے کے درمیان گھومنے کے لیے کافی ہے، اور یہ کہ وال ماؤنٹ نے چاروں خلیجوں کو مکمل طور پر قابل استعمال رکھا، جو کہ کابینہ کے لے آؤٹ میں نہیں ہوگا۔

جرمنی میں ایک انسٹالر جس نے رہائشی بلاکس میں ان میں سے بیس سے زیادہ کو فٹ کیا ہے، نے ایک مستقل نقطہ نظر کا اظہار کیا: بریکٹ پل-ٹیسٹ دستاویزات وہی ہیں جو ان کو بلڈنگ مینجمنٹ کے ذریعہ منظور کیا جاتا ہے، اور وہ ہر پروجیکٹ پر اسے طلب کرتا ہے۔

عام پری پرچیز سوالات

سوال: کیا دیوار اسے لے سکتی ہے؟

A: یونٹ تقریبا 45 کلوگرام ہے۔ ٹھوس چنائی یا مضبوط کنکریٹ کی ضرورت ہے۔ ہم درخواست پر بریکٹ کے لیے پل ٹیسٹ ڈیٹا فراہم کرتے ہیں۔

سوال: اسے کس سپلائی کرنٹ کی ضرورت ہے؟

A: تقریباً 60A فی فیز 380V تھری فیز پر مکمل بوجھ کے تحت۔

سوال: کیا یہ بند زیر زمین کار پارک میں کام کرے گا؟

A: جی ہاں، وینٹیلیشن کی تشخیص سے مشروط۔ یہ تقریباً 2kW گرمی کو پورے بوجھ پر مسلسل ضائع کرتا ہے۔

سوال: سیشن کتنا تیز ہے؟

A: ایک عام 60kWh پیک پر 20-80% کے لیے تقریباً 45-55 منٹ، جو گاڑی کا BMS قبول کرتا ہے۔

سوال: کیا 40kW سب سے بڑی دیوار پر نصب یونٹ ہے جو آپ بناتے ہیں؟

A: ہاں۔ اس کے اوپر ہم فرش اسٹینڈنگ یونٹس بناتے ہیں، کیونکہ دیوار چڑھانا صحیح انجینئرنگ حل ہونے سے رک جاتا ہے۔

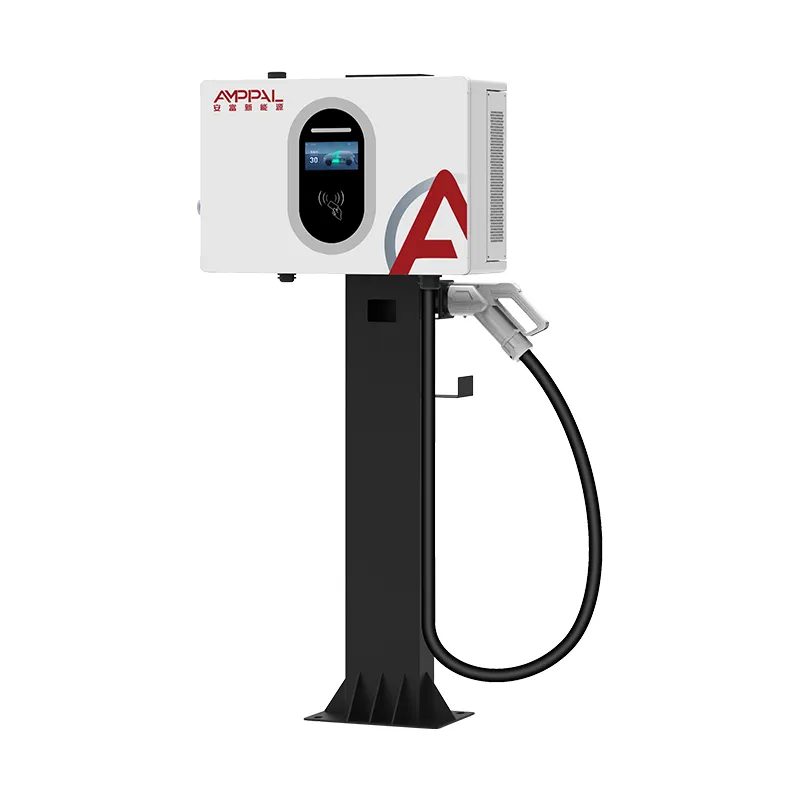

سوال: کیا اس کے بجائے اسے قطب پر لگایا جاسکتا ہے؟

A: ہاں، ہماری پول ماؤنٹ کٹ کے ساتھ، بشرطیکہ قطب کو بوجھ کے لیے درجہ دیا گیا ہو۔ آرڈر کے وقت کی وضاحت کریں۔

سوال: کیا یہ دوہری بندوقوں کی حمایت کرتا ہے؟

A: نہیں، یہ واحد بندوق ہے۔ بیک وقت ملٹی وہیکل چارجنگ کے لیے، ہماری سپلٹ قسم کی پاور کیبینٹ دیکھیں۔

سوال: رہائشی عمارت میں شور کی سطح کیا ہے؟

A: پنکھے رفتار پر قابو رکھتے ہیں اور جزوی بوجھ پر خاموش ہوتے ہیں۔ ایک محدود جگہ میں مسلسل مکمل بوجھ کے تحت، آؤٹ ڈور ایئر کنڈیشنگ کنڈینسر کے مقابلے میں شور کی توقع کریں۔
