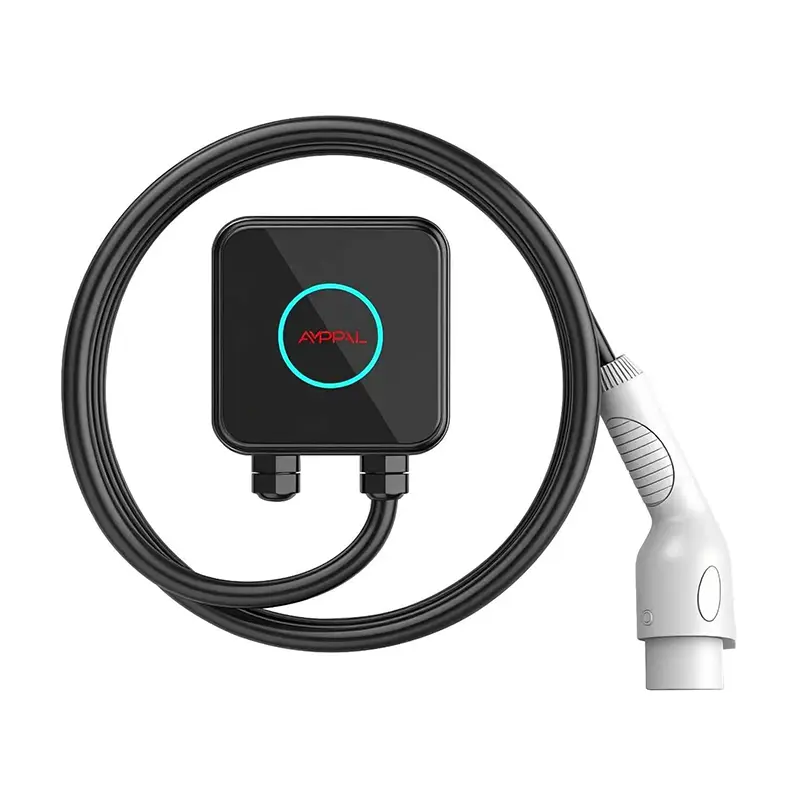

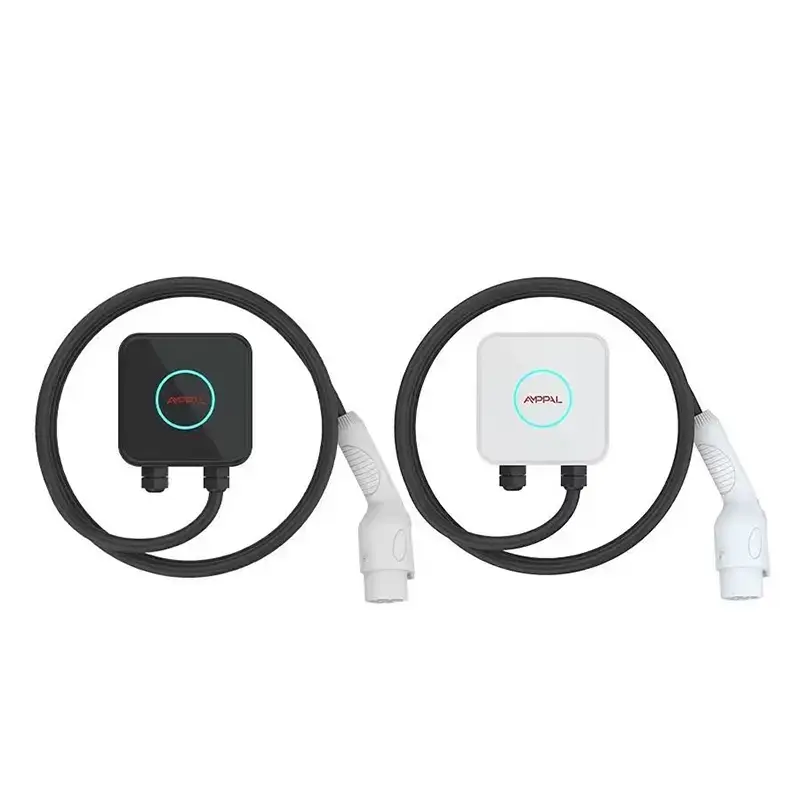

گھر اور دفتر کی چارجنگ کے لیے 3.5kW کامپیکٹ وال باکس AC EV چارجر

یہ چارجر کیا ہے (اور یہ کس کے لیے ہے)

150 بائی 150 بائی 65 ملی میٹر کا باکس تقریباً ایک موٹے ہارڈ کوور ناول یا ہوم راؤٹر کے سائز کا ہوتا ہے۔ یہ AMPPAL 3.5kW Compact کا پورا جسم ہے - اس کے اندر ہر جزو، حفاظتی ریلے اور کنٹرول بورڈ۔

مارکیٹ میں زیادہ تر وال بکس اس حجم سے تین سے پانچ گنا زیادہ ہیں۔ ایک تنگ تہہ خانے میں، واٹر ہیٹر کے ساتھ، یا آدھا میٹر چوڑی دیوار پر، یہ فرق فیصلہ کرتا ہے کہ آیا آپ چارجر بالکل بھی انسٹال کر سکتے ہیں۔

ہم نے یہ یونٹ ان خالی جگہوں کے لیے بنایا ہے جنہیں ہر کوئی نظر انداز کرتا ہے: تنگ کونڈو پارکنگ بے، پرانی اپارٹمنٹ عمارتیں بغیر بجلی کے کمرے، سیڑھیوں پر اترنا، یہاں تک کہ صحن کی مشترکہ دیوار۔ اگر آپ کی دیوار کی مفت چوڑائی 150 ملی میٹر ہے، تو اس میں اس چارجر کی گنجائش ہے۔

انتہائی کومپیکٹنس آپ کی تنصیب کو کیوں بدلتی ہے۔

چھوٹا سائز اسٹائل کی چال نہیں ہے۔ یہ EV چارجر انسٹال کی جسمانی ریاضی کو چار طریقوں سے تبدیل کرتا ہے۔

سب سے پہلے، بڑھتے ہوئے اونچائی. ایک 65 ملی میٹر گہرا یونٹ دیوار سے کم باہر نکلتا ہے، لہذا یہ پیدل ٹریفک کو روکے بغیر گزرگاہ میں بیٹھ سکتا ہے - تہہ خانے کی سیڑھی کے ساتھ، جہاں 120 ملی میٹر گہرا باکس واک وے میں چپک جائے گا۔

دوسرا، یہ موجودہ دیواروں کے اندر فٹ بیٹھتا ہے۔ اٹلی اور پولینڈ کے ٹھیکیداروں نے پہلے سے موجود دھات کی تقسیم کی کابینہ کے اندر کمپیکٹ کو نصب کر دیا ہے، جس سے اسے نئی چنائی کے بغیر موسم اور توڑ پھوڑ سے بچا لیا گیا ہے۔

تیسرا، کیبل روٹنگ۔ کیبل دیوار کے قریب داخل ہوتی ہے اور باہر نکلتی ہے، اس لیے سطح کی نالی صاف نظر آتی ہے اور اسے صرف دو وال پلگ کی ضرورت ہوتی ہے۔

چوتھا، وزن۔ تقریباً 1 کلو گرام پر یونٹ چار پیچ کے ساتھ پلاسٹر بورڈ یا اینٹوں میں ٹھیک ہو جاتا ہے۔ کنکریٹ میں جڑنے یا ڈرل کرنے کی ضرورت نہیں ہے۔

یہ چھوٹا چارجر کے اندر کیا ہے؟

گھر اور دفتر کی چارجنگ کے لیے 3.5kW کا کمپیکٹ وال باکس AC EV چارجر ایک موڈ 3 چارجنگ اسٹیشن فی IEC 61851-1:2017 ہے۔ یہ AC کو DC میں تبدیل نہیں کرتا ہے - وہ کام کار میں رہتا ہے۔ یہ کیا کرتا ہے محفوظ ہینڈ شیک کا انتظام کرتا ہے: پائلٹ سگنل، ریلے کنٹرول، ارتھ کنٹینیوٹی چیک، اور چارجنگ مکمل ہونے یا خرابی ظاہر ہونے پر خودکار اسٹاپ۔

بغیر ٹرانسفارمر اور ڈی سی پاور سٹیج کے بغیر، دیوار ڈرامائی طور پر سکڑ جاتی ہے۔ 3.5kW پر تھرمل بوجھ معمولی ہے: ہاؤسنگ ایک تھرمو پلاسٹک شیل ہے جس کی درجہ بندی UL94 V-0 (شعلہ ریٹارڈنٹ) ہے، اور پنکھے کے بغیر کیس کی سطح سے گرمی پھیل جاتی ہے۔

IP54 کا مطلب ہے کہ یونٹ کسی بھی سمت سے دھول اور پانی کے چھینٹے کے خلاف مزاحمت کرتا ہے - ڈوبنے سے نہیں، لیکن بارش، گاڑھا ہونا اور نلی کی صفائی آسانی سے گزر جاتی ہے۔ کنٹرول بورڈ معیاری کے طور پر کنفارمل لیپت ہے، اس قیمت پر غیر معمولی، اس لیے یہ مرطوب ساحلی گیراجوں میں زندہ رہتا ہے۔

تکنیکی وضاحتیں

یہ 150 ملی میٹر چارجر کہاں سے تعلق رکھتا ہے (اور کہاں نہیں ہے)

حقیقت پسندانہ استعمال کے معاملات مخصوص ہیں، اور ہم انہیں واضح طور پر درج کرتے ہیں۔

1) اپارٹمنٹ کے تہہ خانوں میں تنگ نجی خلیجیں، خاص طور پر پرانی یورپی اور جنوب مشرقی ایشیائی عمارتوں میں جہاں 2.2 میٹر کی گلیارے میں کوئی دیوار نہیں چھوڑتی ہے۔

2) 16A سنگل فیز سپلائی پر دوسرے گھر اور چھٹی والے کاٹیجز۔

3) کرائے پر پارکنگ کی جگہیں جہاں مالک مکان کم سے کم قدموں کا نشان اور ہٹنے والا یونٹ چاہتا ہے۔

4) گیراج کی دیواریں بوائلر، واٹر سافٹنرز یا ٹول کیبنٹ کے ساتھ مشترکہ ہیں۔

5) فلیٹ ڈپو پورے سائز کے سازوسامان کا ارتکاب کرنے سے پہلے سستے پائلٹ انسٹالیشن چلا رہے ہیں۔

جہاں اس کا تعلق نہیں ہے: ایک 22kW تھری فیز کار، ایک سائٹ جس میں صرف 3 فیز پاور دستیاب ہے (یہ یونٹ صرف سنگل فیز 220VAC ہے)، یا ایک ڈرائیو وے جہاں دن کے وقت تیز چارجنگ ایک حقیقی ضرورت ہے۔

کمپیکٹ گرمی، دھول اور پانی کو کیسے ہینڈل کرتا ہے۔

تین انجینئرنگ انتخاب چھوٹے سائز کے کام کو باہر سے ملحقہ بناتے ہیں۔

حرارت: 3.5 کلو واٹ پر کل منتشر نقصان پورے بوجھ پر 40W سے کم رہتا ہے۔ کیس ہیٹ سنک کے طور پر دگنا ہو جاتا ہے - پسلیوں والی اندرونی سطحیں باہر کے چہرے پر حرارت پہنچاتی ہیں، اور لوڈ ٹیسٹ 35C کے محیط میں سطح کا درجہ حرارت 55C سے کم ظاہر کرتے ہیں۔

دھول اور پانی: IP54 کی درجہ بندی ایک گسکیٹڈ فرنٹ کور اور کیبل کے غدود سے آتی ہے جو کیبل میان کو کلیمپ کرتے ہیں، نہ کہ ایپوکسی پاٹنگ۔ یہ یونٹ کو قابل استعمال رکھتا ہے - ایک ٹیکنیشن اسے کھول سکتا ہے، ریلے کو تبدیل کر سکتا ہے، اور فیکٹری کے اوزار کے بغیر اسے بند کر سکتا ہے۔

سرٹیفیکیشن اور کوالٹی اشورینس

CE کو نشان زد کیا گیا اور IEC 61851-1:2017 پر ٹیسٹ کیا گیا، جو AC موڈ 3 چارج کرنے والے آلات کا گورننگ معیار ہے۔

ہاؤسنگ میٹریل میں UL94 V-0 آتش گیریت کی درجہ بندی ہوتی ہے - کیس شعلہ برقرار نہیں رکھے گا، مشترکہ تہہ خانوں میں ایک حقیقی غور۔

ہر یونٹ 100% الیکٹریکل سیفٹی ٹیسٹنگ پاس کرتا ہے: زمین کا تسلسل، 500V DC پر موصلیت کی مزاحمت، اور 1.5kV پر ڈائی الیکٹرک برداشت۔

نمونہ یونٹس ہماری لیبارٹری میں 96 گھنٹے نمک کے اسپرے ٹیسٹ اور 500,000 سائیکل ریلے برداشت کے ٹیسٹ سے گزرتے ہیں۔

آنے والے معائنے بیچ سرٹیفکیٹس کے خلاف کنٹیکٹرز، MCU اور موجودہ سینسر کی جانچ کرتے ہیں؛ مسترد کی شرح لاٹ کے ذریعہ لاگ ان ہوتی ہے۔

پلانٹ میں AMPPAL خاندان کے لیے CE، TUV، CB اور UL سرٹیفیکیشنز ہیں، جن کا بیرونی مطلع شدہ اداروں کے ذریعے آڈٹ کیا جاتا ہے۔

چارجر کیسے بنایا جاتا ہے (8 مراحل)

ہمارے Yueqing پلانٹ (Zhejiang، 'بجلی کے آلات کا دارالحکومت') میں پیداوار ایک مقررہ ترتیب پر چلتی ہے:

1) خودکار سولڈر پیسٹ معائنہ کے ساتھ ایس ایم ٹی پی سی بی اسمبلی۔

2) کنفارمل کوٹنگ لگائی گئی اور ٹھیک ہو گئی۔

3) ریلے، سینسر اور MCU بورڈ پچھلے ہاؤسنگ آدھے حصے میں نصب ہیں۔

4) کیبل گلینڈ اور 5m کیبل نصب، ٹارک کنٹرول۔

5) نقلی گاڑی کے بوجھ کے ساتھ 230V پر خودکار فنکشنل ٹیسٹ۔

6) 100% ہائی برتن اور زمین کے تسلسل کی حفاظت کا ٹیسٹ۔

7) بصری معائنہ اور سیریل نمبر لیزر مارکنگ۔

8) ماؤنٹنگ کٹ اور کوئیک اسٹارٹ کارڈ کے ساتھ پیک، 24 گھنٹے کے برن ان نمونے کی جانچ کے بعد پیلیٹائز کیا گیا۔

FANUC (شنگھائی) اور TRUMPF (جرمنی) کے شراکت داروں کے ساتھ فراہم کردہ روبوٹ کی مدد سے ہمارے بڑے اسٹیشنوں کے لیے شیٹ میٹل ہینڈل؛ کمپیکٹ ایک وقف شدہ AC لائن پر چلتا ہے۔ پلانٹ کی سالانہ صلاحیت ایک ملین یونٹس سے زیادہ ہے۔

سائزنگ گائیڈ: کیا آپ کے لیے 3.5kW کافی ہے؟

آئیے براہ راست بنیں: 3.5kW جدید معیارات کے مطابق ایک سست چارج ہے۔ یہ ان کاروں کے لیے موزوں ہے جو راتوں رات پارک کرتی ہیں - مسافروں، پلگ ان ہائبرڈز اور 20-40 kWh قابل استعمال بیٹریوں والی سٹی ای وی۔

اگر آپ کی روزانہ کی ڈرائیو بغیر کسی متبادل چارجنگ کے تقریباً 150 کلومیٹر سے زیادہ ہو تو اسے نہ خریدیں۔ اس صورت میں 7kW کا کمپیکٹ یا 11kW/22kW اسٹیشن ایماندارانہ تجویز ہے۔

اگر آپ کے گھر میں 3 فیز وائرنگ ہے اور آپ کی کار 11kW قبول کرتی ہے تو اسے بھی چھوڑ دیں - دیوار کا باکس رکاوٹ بن جاتا ہے۔

اس یونٹ کو صحیح کال کیا بناتا ہے: سخت جسمانی جگہ، ایک 16A سنگل فیز سرکٹ جسے آپ اپ گریڈ نہیں کریں گے، یا ایک ثانوی پراپرٹی جس کو سستے، غیر متزلزل چارجر کی ضرورت ہے۔

عام کمپیکٹ چارجرز پر AMPPAL کا انتخاب کیوں کریں۔

Zhejiang Anfu New Energy Technology Co., Ltd. سے براہ راست فیکٹری (قائم کیا گیا 2014، قومی سطح کا خصوصی انٹرپرائز) - آپ کسی تجارتی کمپنی سے نہیں بلکہ صنعت کار سے ڈیل کرتے ہیں۔

معیاری لیڈ ٹائم 15-20 کام کے دنوں میں؛ نمونے 3-5 کام کے دنوں میں ہوا کے ذریعے بھیجے جاتے ہیں۔

OEM اور ODM خوش آمدید: لوگو، کیبل کی لمبائی، پلگ کی قسم (ٹائپ 1/ٹائپ 2/GB/T) اور 100 یونٹس کا رنگ۔

دستاویزی پیک: سی ای ڈیکلریشن، IEC 61851-1 ٹیسٹ رپورٹ، دستی، کسٹم کے لیے فیکٹری انسپکشن سرٹیفکیٹ۔

UAE، سعودی عرب، روس، جرمنی، فرانس، ملائیشیا، تھائی لینڈ، ویت نام، میکسیکو اور برازیل سمیت 40+ ممالک کو ٹریک ریکارڈ برآمد کریں۔ NEOM اور Sime Darby حوالہ شراکت دار ہیں۔

جانچ کے لیے 1 یونٹ سے MOQ؛ حجم کے درجے 50 اور 500 یونٹس سے۔

پیکیجنگ اور شپنگ

ہر یونٹ 210 x 210 x 120 ملی میٹر کے کارٹن میں تقریباً 1.6 کلوگرام وزنی چارجر، 5 میٹر کیبل، ماؤنٹنگ کٹ اور دستی کے ساتھ بھیجتا ہے۔ باکس کورئیر کے لیے دوستانہ ہے، اس لیے ایئر فریٹ سستا رہتا ہے: 40 یونٹ ایک 0.1 m3 پارسل بے میں اسٹیک ہوتے ہیں۔

سمندری مال برداری کے لیے، 20 فٹ کے کنٹینر میں 1,200 یونٹس 24 سکڑ کر لپٹے ہوئے پیلیٹس پر، ہر ایک میں 50 کارٹن لوڈ ہوتے ہیں۔

تجارتی شرائط: ایف او بی ننگبو یا شنگھائی، درخواست پر EXW یا CIF۔ کاغذی کارروائی کمرشل انوائس، پیکنگ لسٹ، سی ای ڈیکلریشن اور سرٹیفکیٹ آف اوریجن کا احاطہ کرتی ہے۔ ہم L/C اور D/P کو معمول کے مطابق ہینڈل کرتے ہیں۔

فروخت کے بعد سپورٹ اور وارنٹی

مینوفیکچرنگ نقائص پر 2 سالہ معیاری وارنٹی؛ لیبر اور واپسی شپنگ فی کیس پر اتفاق.

اسپیئر پارٹس (ریلے، کنٹرول بورڈ، کیبل) 7 کام کے دنوں میں بھیجے گئے؛ یورپ اور مشرق وسطی کے لئے ترجیحی ہوا.

مفت ریموٹ تشخیص: غلطی LED کی تصویر یا ویڈیو بھیجیں اور ہمارے انجینئرز ایک کاروباری دن کے اندر جواب دیں۔

صارف کی دیکھ بھال ہلکی ہے: کٹوتی کے لیے کیبل میان کو چیک کریں، دیوار کے پیچ کو سخت کریں، سال میں دو بار دھول اڑا دیں۔

جرمنی، فرانس اور متحدہ عرب امارات میں ڈیلرز کے لیے توسیعی وارنٹی اور آن سائٹ سروس کے معاہدے موجود ہیں۔

تنصیب اور استعمال کے نوٹس

غلط: لکڑی کی دیوار کے خلاف فلش کو بڑھانا جس میں پچھلے وینٹ ڈھانپے ہوئے ہیں۔ دائیں: 30 ملی میٹر ایئر گیپ چھوڑیں اور وینٹوں کو صاف رکھیں - IP54 پانی سے بچاتا ہے، ہوا کے بہاؤ کو مسدود نہیں کرتا۔

غلط: اڈاپٹر کے ذریعے چارجر کو گھریلو ساکٹ میں لگانا۔ دائیں: اسے ایک وقف شدہ 16A بریکر (ٹائپ A یا B RCD، 30 mA) سے لگائیں تاکہ زمین کے تسلسل کی جانچ ڈیزائن کے مطابق کام کرے۔

غلط: چارج کرتے وقت 5m کیبل کو ہک پر مضبوطی سے کوائل کرنا۔ دائیں: سیشن سے پہلے مکمل طور پر کھولیں؛ بوجھ کے نیچے ایک کوائلڈ کیبل گرم ہو جاتی ہے اور تھرمل کٹ آؤٹ کو ٹرپ کر سکتی ہے۔

غلط: افقی بارش سے مکمل طور پر بے نقاب ماؤنٹنگ۔ دائیں: احاطہ کے نیچے یا پارکنگ شیلٹر میں انسٹال کریں۔ IP54 اسپرے کو برداشت کرتا ہے، بارش کے گھنٹوں کی نہیں۔

غلط: کنیکٹر کو فرش پر گرانا جہاں کاریں اس پر چلتی ہیں۔ دائیں: بندوق کو اس کے ہولڈر میں رکھیں تاکہ پن صاف اور خشک رہیں۔

اسے انسٹال کرنے کے بعد صارفین کیا کہتے ہیں۔

وارسا میں ایک پراپرٹی مینیجر نے گزشتہ موسم خزاں میں 1970 کے اپارٹمنٹ کے تہہ خانے میں چھ یونٹ لگائے تھے۔ 150 ملی میٹر چوڑائی نے اسے فیوز بورڈز اور سیڑھیوں کے درمیان چارجر فٹ کرنے دیا - کوئی بھی فل سائز سٹیشن اس جگہ پر قبضہ نہیں کر سکتا۔ اس کا نوٹ: فکسڈ کیبل آخری خلیج کے لیے مختصر تھی، اس لیے دوسرے بیچ کو 7m کیبلز ملیں۔

پینانگ میں ایک کار ڈیلر کومپیکٹ کو شو روم ڈیمو چارجر کے طور پر استعمال کرتا ہے۔ 'صارفین اسے پیپر بیک کے ساتھ دیکھتے ہیں اور فوری طور پر سائز حاصل کر لیتے ہیں،' وہ کہتے ہیں۔ معمولی شکایت: ایک سیاہ شوروم میں ایل ای ڈی کی انگوٹھی روشن ہے، اور وہ رات کو اسے ٹیپ کرتا ہے۔

باویریا میں ایک کیمپر مالک اپنے پلگ ان ہائبرڈ کو 16A سرکٹ پر گارڈن شیڈ میں چارج کر رہا ہے۔ بارش کے ایک موسم اور -8C ٹھنڈ کے بعد، صفر فالٹس؛ وہ تسلیم کرتا ہے کہ 2 سالہ وارنٹی نے اسے آزمانے کے لیے حوصلہ دیا - جس چیز کے خلاف ہم الیکٹریشن کے بغیر مشورہ دیتے ہیں، حالانکہ اس نے کام کیا۔

اکثر پوچھے گئے سوالات

سوال: کیا یہ 3.5 کلو واٹ چارجر گھریلو ساکٹ پر چل سکتا ہے؟

A: نہیں، یہ ایک RCD کے ساتھ ایک وقف شدہ 16A سرکٹ سے سخت وائرڈ ہونا چاہیے۔

سوال: 3.5 کلو واٹ فی گھنٹہ کتنی رینج کا اضافہ کرتا ہے؟

A: 230V پر تقریباً 14-15 کلومیٹر؛ 30 kWh کی بیٹری تقریباً 8.5 گھنٹے میں بھر جاتی ہے۔

سوال: کیا دیوار واقعی شعلہ روکتی ہے؟

A: جی ہاں - UL94 V-0، پلاسٹک کے لیے سب سے زیادہ آتش گیر طبقہ۔

سوال: کیا میں اسے باہر ماؤنٹ کر سکتا ہوں؟

A: چھت یا پناہ گاہ کے نیچے، ہاں؛ IP54 سپلیش اور دھول کو ہینڈل کرتا ہے، نہ کہ مسلسل افقی بارش۔

سوال: کیا یہ تمام EV برانڈز کے ساتھ کام کرتا ہے؟

A: کوئی بھی موڈ 3 AC سے مطابقت رکھنے والا EV آپ کے آرڈر کردہ پلگ ویرینٹ کے ساتھ کام کرتا ہے: ٹائپ 1، ٹائپ 2 یا GB/T۔

سوال: 32A کے بجائے صرف 16A کیوں؟

A: 150x150x65 ملی میٹر باڈی تھرمل طور پر 16A کے لیے موزوں ہے۔ 7kW کومپیکٹ 32A کا احاطہ کرتا ہے۔

سوال: اگر RCD درمیانی چارج پر ٹرپ کر جائے تو کیا ہوتا ہے؟

A: چارجنگ رک جاتی ہے اور فالٹ ایل ای ڈی دکھاتا ہے۔ غلطی صاف ہونے کے بعد ہی یہ دوبارہ شروع ہوتا ہے۔

سوال: کیا میں اسے بعد میں کرائے کی جائیداد میں منتقل کر سکتا ہوں؟

A: جی ہاں - چار پیچ اور ایک معیاری 16A کنکشن؛ ایک الیکٹریشن تقریباً 20 منٹ میں حرکت کرتا ہے۔
