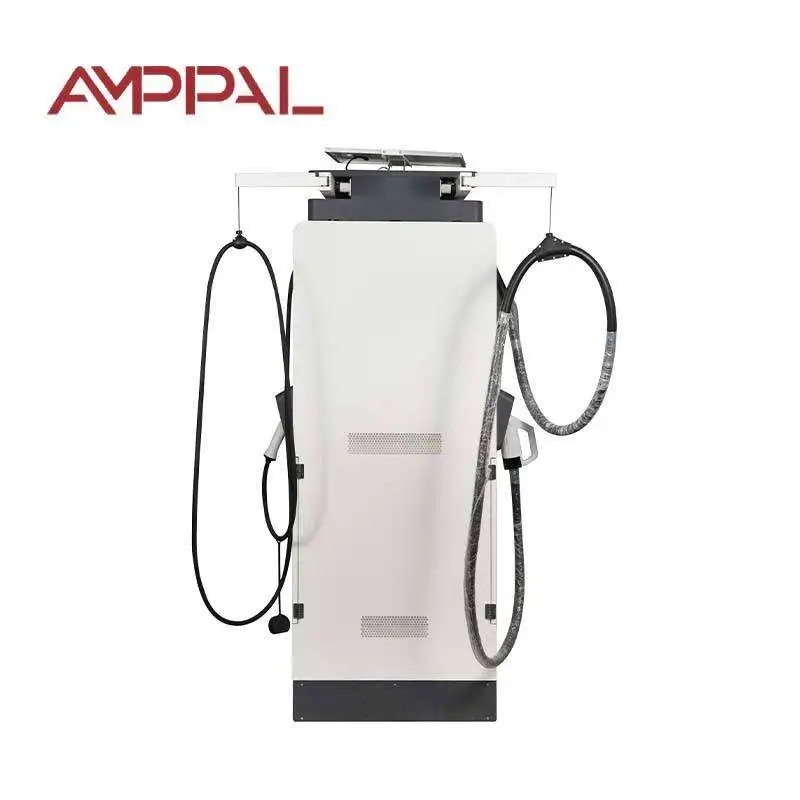

پبلک اسٹیشنز کے لیے ڈیجیٹل ڈسپلے کے ساتھ 120kW کمرشل ڈی سی ای وی چارجر

480V پینل کے لیے بنایا گیا: شمالی امریکہ کی کمرشل سائٹس کے لیے 120kW چارجر

شمالی امریکہ کی تجارتی عمارتوں کو 480V تھری فیز کے لیے وائرڈ کیا جاتا ہے، اور ایک چارجر جو اس حقیقت کو نظر انداز کرتا ہے کہ ٹرانسفارمر تخلیق کرتا ہے اس کے لیے کوئی بھی بجٹ نہیں لگاتا۔ AF-DC-120-Y-B-M-4-H براہ راست 45-65Hz پر AC480V±10% لیتا ہے، لہذا زیادہ تر امریکی اور کینیڈین ریٹیل، صنعتی، اور مخلوط استعمال کی سائٹیں اسٹیپ ڈاؤن ٹرانسفارمر کو شامل کیے بغیر اسے موجودہ پینل سے فیڈ کر سکتی ہیں۔

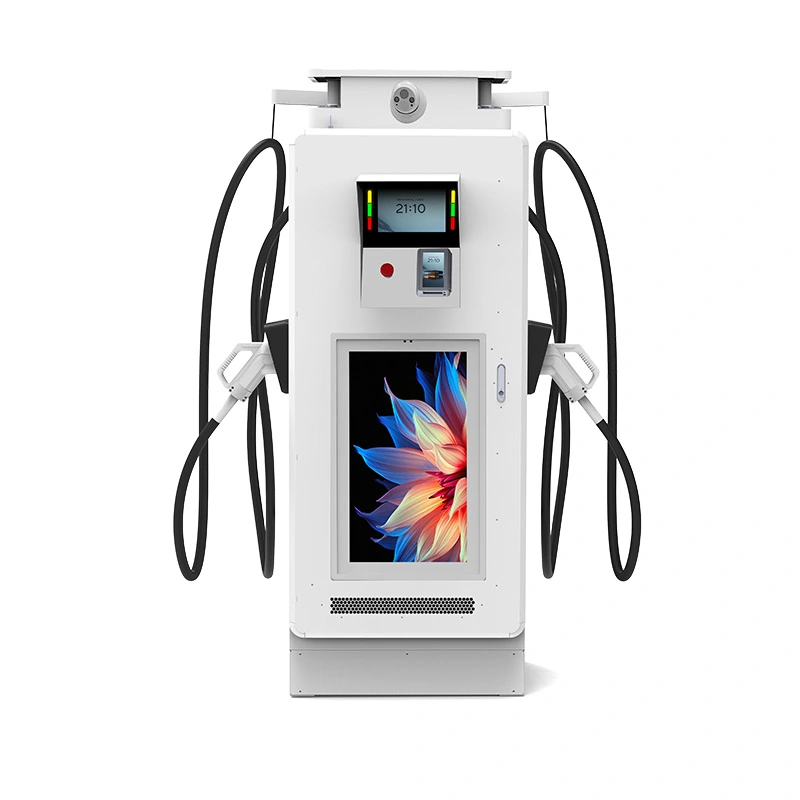

یہ 60dB پر شور کو بھی محدود کرتا ہے - تقریبا 5dB عام ڈی سی کیبنٹ سے نیچے - جو پراپرٹی لائنوں، اپارٹمنٹ سے ملحقہ لاٹوں، ​​اور تجارتی اضلاع میں اہمیت رکھتا ہے جو رات بھر چلتے ہیں۔ fascia پر 32 انچ 1920×1080 ڈسپلے آپ کے میڈیا یا برانڈ کے مواد کو ہینڈل کرتا ہے، لیکن برقی کہانی اس ماڈل کو مختلف بناتی ہے۔

اعلی کارکردگی 95% پر بیٹھتی ہے، انکلوژر IP54 ہے، اور CCS1 آؤٹ پٹ 0-250A پر محیط ہے۔ یہ ایک 120kW مشین ہے جسے سروس کے داخلی دروازے پر ہاں کہنا آسان ہے، اور ڈسپلے وقت کے ساتھ انسٹالیشن کے کچھ حصے کی ادائیگی کرتا ہے۔

پراپرٹی لائن پر 480V ان پٹ اور 60 ڈی بی سیلنگ میٹر کیوں

کوئی سٹیپ-ڈاؤن ٹرانسفارمر نہیں: 480V سروس یونٹ کو براہ راست فیڈ کرتی ہے، لاگت، فرش کی جگہ، اور تبادلوں کے اضافی مرحلے کے نقصانات کو بچاتا ہے۔

45-65Hz وسیع فریکوئنسی ان پٹ تعمیراتی مراحل کے دوران کمزور یوٹیلیٹی گرڈ اور جنریٹر پاور کو برداشت کرتا ہے، جو کہ غیر مستحکم سپلائی والی سائٹس پر ایک حقیقی فائدہ ہے۔

60dB کی چھت — ایک عام گفتگو کی سطح کے بارے میں — پڑوسیوں اور رات کی شفٹ کے عملے کو آرام دہ رکھتی ہے۔

پنکھے کی رفتار پلگ ان سے مکمل دھماکے پر چلنے کے بجائے بوجھ اور درجہ حرارت کی پیروی کرتی ہے، جو 24 گھنٹے کے چکر میں شور اور ضائع ہونے والی توانائی دونوں کو کم کرتی ہے۔

تھرمل ڈیریٹنگ الیکٹرانکس کو 50 ° C حرارت میں تحفظ فراہم کرتی ہے جبکہ 120kW کی درجہ بندی عام حالات میں ایمانداری سے برقرار رہتی ہے۔

32 انچ ڈسپلے اب بھی اسی ریموٹ کنٹینٹ پورٹل کے ذریعے اپنا میڈیا کام — اشتہارات، اسٹیشن کی معلومات، یا آپ کا برانڈ لوپ کرتا ہے۔

تکنیکی وضاحتیں

AF-DC-120-Y-B-M-4-H کی فیکٹری کی تفصیلات بالکل اسی طرح بھیجی گئی ہیں۔

ایسی سائٹس جن کو اونچی آواز اور پرسکون راتوں دونوں کی ضرورت ہے۔

مخلوط استعمال کی پیشرفت: اوپر اپارٹمنٹس کے ساتھ اسٹریٹ لیول پر ریٹیل — چارجر شور کی شکایات کو متحرک کیے بغیر ساری رات چلتا ہے۔

یو ایس اور کینیڈین ریٹیل چینز: 480V پینل پہلے سے ہی سائٹ پر موجود ہیں، اس لیے یونٹ موجودہ سروس پر آ جاتا ہے۔

آفس اور ہوٹل کے پارکنگ گیراج: 120 کلو واٹ پر 20-40 منٹ کے سیشن کام کے دن کے دوران اسٹالز کو تبدیل کرتے ہیں۔

رہائشی بلاکس کے قریب میونسپل لاٹ: مدھم اسکرین اور 60dB چھت رات بھر کے سیشنوں میں بھی سائٹ کو پڑوسیوں کے لیے دوستانہ رکھتی ہے۔

صنعتی 480V خدمات پر فلیٹ ڈپو: ایک پینل چارجرز اور دکان کے موجودہ آلات کو فیڈ کرتا ہے۔

کنونشن سینٹرز اور ایونٹ کے مقامات: ڈسپلے شوز کے دوران سپانسر میسجنگ لے جاتا ہے، اور 120kW کاروں کو سیشنوں کے درمیان گھومتا ہے۔

کس طرح مشین 480V کو DC میں تبدیل کرتی ہے — بغیر ہم کے

ان پٹ اسٹیج AC480V تھری فیز کو ایک انٹرمیڈیٹ DC بس پر درست کرتا ہے، پھر ہائی فریکوئنسی کنورٹرز پاور کو گاڑی کی درخواست کے وولٹیج تک لے جاتے ہیں۔ وائڈ بینڈ گیپ سوئچنگ ماڈیول اس ان پٹ وولٹیج پر یونٹ کی 95% چوٹی کارکردگی رکھنے کی وجہ ہے، جو اس کی آواز سے زیادہ مشکل ہے — زیادہ ان پٹ وولٹیجز سوئچنگ مارجن کو سخت کرتے ہیں۔

شور کی کہانی ٹھنڈک کے بارے میں ہے، تبدیلی کی نہیں۔ پنکھے درجہ حرارت پر قابو رکھتے ہیں اور زیادہ تر وقت جزوی رفتار سے چلتے ہیں۔ صرف مسلسل بھاری بوجھ انہیں مکمل rpm کی طرف دھکیلتا ہے۔ یہ 60dB یونٹ اور اس کلاس میں عام 65dB کیبنٹ کے درمیان عملی فرق ہے۔

OCPP 1.6/2.0 سیشن ڈیٹا، ریموٹ تشخیص، اور فرم ویئر اپ ڈیٹس رکھتا ہے، جب کہ ڈسپلے اپنا مواد فیڈ چلاتا ہے۔ دونوں سسٹم آپ کے پسدید میں ایک اسٹیشن ریکارڈ میں رپورٹ کرتے ہیں۔

ٹیسٹنگ جو 60 ڈی بی کلیم اور الیکٹریکل سیفٹی مارکس کی پشت پناہی کرتی ہے۔

صوتی دباؤ کو مکمل بوجھ کے نیچے کابینہ سے 1 میٹر پر ماپا جاتا ہے اور یونٹ ٹیسٹ کی رپورٹ میں ریکارڈ کیا جاتا ہے، لہذا 60dB کا اعداد و شمار قابل تصدیق ہے، بروشر کا اندازہ نہیں۔

CE اور TUV قسم کی منظوری مکمل یونٹ کا احاطہ کرتی ہے۔ UL اور CB الیکٹریکل رپورٹس برآمد فائلوں کے لیے دستیاب ہیں۔

انکلوژر اور ڈسپلے بیزل سیل پر 96 گھنٹے نمک کے اسپرے ٹیسٹنگ۔

پورے 45-65Hz بینڈ میں AC480V ان پٹ اسٹیج پر موصلیت اور اضافے کے ٹیسٹ۔

48 گھنٹے کا فل لوڈ برن ان سیریل نمبر کے مقابلے میں شور، درجہ حرارت، اور برقی ریڈنگ لاگ ان کرتا ہے۔

ماڈیولز کی درجہ بندی -30 ° C سے +55 ° C؛ مکمل یونٹ -25 ° C سے +50 ° C کے لئے مخصوص کیا گیا ہے۔

کوائل سے کریٹ تک: 480V-تیار کیبنٹ بنانا

مرحلہ 1. سٹیل کوائلز FANUC لائنوں پر لیزر کٹ اور روبوٹ ویلڈیڈ ہیں۔

مرحلہ 2۔ TRUMPF پریس بریک پینلز کو تشکیل دیتے ہیں۔ پاؤڈر کوٹ اور علاج کی پیروی کریں.

مرحلہ 3۔ 480V ان پٹ اسٹیج — کنٹیکٹرز اور سرج گرفتاری — ٹارک کنٹرول کے ساتھ AC لائن پر وائرڈ ہیں۔

مرحلہ 4۔ ریکٹیفائر ماڈیولز اور ڈسپلے سب اسمبلی ڈی سی لائن پر لگائے گئے ہیں۔

مرحلہ 5۔ کولنگ اسمبلی، پنکھے، نالیوں، اور درجہ حرارت کے سینسر، انسٹال اور سیل کیے گئے ہیں۔

مرحلہ 6۔ 120kW پر فل لوڈ ٹیسٹنگ کارکردگی، پاور فیکٹر، اور شور فی یونٹ ریکارڈ کرتی ہے۔

مرحلہ 7۔ 48 گھنٹے برن ان سائیکل چارجنگ سیشنز اور اسکرین پلے بیک ایک ساتھ۔

مرحلہ 8. حتمی معائنہ اور کریٹنگ؛ پلانٹ نے 2024 تک ایک ملین سے زیادہ یونٹس بھیجے ہیں۔

120kW ڈسپلے یونٹ کو آپ کے سروس کے داخلے سے ملانا

جب آپ کی سائٹ 480V کمرشل سروس کے ساتھ شمالی امریکہ میں ہو، یا 480V تھری فیز پر چلنے والی کسی بھی مارکیٹ میں ہو تو اس یونٹ کی وضاحت کریں۔ 120kW ایک عملی متوسط ​​طبقہ ہے: 25-45 منٹ میں زیادہ تر مسافروں کی EVs کے لیے مکمل چارج، 160kW پلس کیبنٹ کے فیڈر کے مطالبات کے بغیر۔ یہ آپ کو برقی تنصیب کو پیچیدہ کیے بغیر اسکرین کے ذریعے آمدنی کا دوسرا سلسلہ بھی فراہم کرتا ہے۔

اسے صرف 208V یا 230/400V سروس والی سائٹ کے لیے نہ خریدیں۔ یہ ان پٹ ویرینٹ 480V پر طے کیا گیا ہے، اور ایک ٹرانسفارمر کو شامل کرنا پورے نقطہ کو ختم کر دیتا ہے — اگر یہ آپ کا گرڈ ہے تو ہم سے 380V ویرینٹ کے لیے پوچھیں۔

اور اگر سائٹ میں بیڈ رومز براہ راست فورکورٹ کے اوپر ہیں، تو حقیقت پسندانہ طور پر بجٹ: یہاں تک کہ 60dB رات کو گھر کے اندر بھی سنائی دیتا ہے۔ پڑوسیوں کی پہلی شکایت درج کرنے سے پہلے ساؤنڈ بیریئر یا نائٹ پاور کیپ کا شیڈول بنائیں۔

AMPPAL کیا پیش کرتا ہے جو مقامی تقسیم کار نہیں کرتے

کوٹیشن پیکج میں CE، TUV، UL، اور CB سرٹیفکیٹس کے ساتھ Yueqing سے براہ راست فیکٹری قیمتوں کا تعین۔

ڈرائنگ کی منظوری کے بعد 15-20 کام کے دنوں کی ترسیل؛ ایک کنٹینر سے MOQ۔

OEM/ODM: آپ کا برانڈ کابینہ اور ڈسپلے بوٹ اسکرین پر۔

ہم خود 200+ اسٹیشن چلاتے ہیں، لہذا فیلڈ سے انجینئرنگ فیڈ بیک ڈیزائن میں واپس آجاتا ہے۔

اسپیئر پینلز اور ماڈیولز کے ساتھ 2 سال کی وارنٹی 5 کام کے دنوں میں کراس بھیج دی جاتی ہے۔

امریکی جاب سائٹ کے لیے 120kW یونٹ کی پیکنگ اور شپنگ

کیبنٹ 1800 × 750 × 690 ملی میٹر باڈی کے لیے اسٹیل کے فریم والے کریٹ میں سیدھا کھڑا ہوتا ہے۔ ڈسپلے جھاگ اور پلائیووڈ سے ڈھکا ہوا ہے، اور CCS1 اسمبلی ایک پیڈڈ اندرونی باکس میں سوار ہے۔

کریٹس میں کانٹے کی جیبیں اور چار لفٹنگ پوائنٹس ہوتے ہیں۔ کریٹ پلان کوٹیشن کے ساتھ باہر جاتا ہے تاکہ آپ کا فریٹ فارورڈر پورٹ سے سائٹ تک ٹرک کی منصوبہ بندی کر سکے۔ یونٹ ہر وقت سیدھا سفر کرتا ہے، جس سے بس کی اندرونی سلاخیں اور ڈسپلے سیل برقرار رہتی ہے۔

شرائط FOB Ningbo یا CIF کسی امریکی یا کینیڈین بندرگاہ کے لیے ہیں۔ انوائس، پیکنگ لسٹ، بل آف لیڈنگ، سرٹیفکیٹ آف اوریجن، اور ٹیسٹ رپورٹس لوڈ ہونے کے 3 کام کے دنوں کے اندر جاری کی جاتی ہیں۔

یونٹ کے اترنے کے بعد وارنٹی، اسپیئرز اور سپورٹ

ماڈیولز، کنٹرولر، ڈسپلے اور کولنگ کو ڈھکنے والی 2 سالہ معیاری وارنٹی۔

اسٹاک میں اسپیئر پاور ماڈیولز اور پینلز؛ 5 کام کے دنوں کے اندر کراس شپ ایکسچینج.

خرابیوں، فرم ویئر، اور پرستار کے رویے کے لیے ریموٹ OCPP تشخیص۔

پہلی بار انسٹال کرنے والوں کے لیے ویڈیو کال کے ذریعے کمیشننگ سپورٹ۔

ایک سہ ماہی دیکھ بھال کی فہرست جس میں فلٹرز، پنکھے، اور ٹارک چیک شامل ہیں۔

480V سائٹس اور مخلوط استعمال والے پڑوس کے لیے انسٹالیشن نوٹس

غلط: 208V پینل سے یونٹ کو کھانا کھلانا اور پوری طاقت کی توقع کرنا۔ دائیں: سروس کے داخلی دروازے پر AC480V±10% تھری فیز فراہم کریں۔

غلط: یہ فرض کرنا کہ یونٹ صرف 50Hz ہے۔ دائیں: یہ 45-65Hz قبول کرتا ہے، لیکن انرجی کرنے سے پہلے نیم پلیٹ پر مقامی تعدد کی تصدیق کریں۔

غلط: کیبنٹ کو دیوار کے ساتھ لگانا اور پنکھے کونے کی طرف رکھنا۔ دائیں: انسٹالیشن مینوئل میں دکھائے گئے کلیئرنس کو رکھیں تاکہ پنکھے کا کنٹرول ڈیزائن کے مطابق کام کرے۔

غلط: گرم دن کے بعد مداحوں کو تیز رفتاری پر مجبور کرنا۔ دائیں: کنٹرولر انہیں نیچے کی طرف لے جانے دیں۔ جبری رفتار صرف طاقت کو ضائع کرتی ہے اور شور میں اضافہ کرتی ہے۔

غلط: مشترکہ سروس پر فیز بیلنس کو نظر انداز کرنا۔ دائیں: کمیشن کرنے سے پہلے الیکٹریشن سے تین مرحلوں میں لوڈنگ کی تصدیق کروائیں۔

ڈیسیبل کے بارے میں پرواہ کرنے والے آپریٹرز سے تاثرات

ہیوسٹن، ٹیکساس، USA میں ایک ٹھیکیدار نے 2025 کے اوائل میں ایک ریٹیل پلازہ میں دو یونٹ لگائے۔ تین مہینوں کے بعد صرف 11 بجے اسکرین کی چمک کی شکایت درج کی گئی تھی، جسے رات کے شیڈول نے اسی ہفتے طے کیا تھا۔ تب سے چارجنگ سائیڈ کو سروس کال کی ضرورت نہیں ہے۔

ٹورنٹو، کینیڈا میں ایک شاپنگ سینٹر کا مالک مال کے 480V پینل سے یونٹس کو فیڈ کرتا ہے اور ٹرانسفارمر کی لاگت کو مکمل طور پر بچاتا ہے۔ الیکٹریشن نے کمیشننگ کے وقت فیز لوڈنگ کی تصدیق کی۔ ان کی صرف گرفت یہ ہے کہ ڈسپلے ٹیمپلیٹ کو سیکھنے میں کچھ وقت لگا، جبکہ چارجنگ سائیڈ آٹھ ماہ سے صاف چل رہی ہے۔

سیٹل، USA میں ایک ڈویلپر نے مخلوط استعمال کے گیراج میں ایک یونٹ رکھا جہاں خوردہ کرایہ دار اشتہار کی سکرین چاہتا تھا۔ کرایہ دار نے 60dB کی چھت کو اپنے شور کے مطالعہ میں برقرار رکھنے کی اطلاع دی ہے اور اب مزید دو جائیدادوں کے لیے یونٹوں کا منصوبہ بنا رہا ہے۔ چھوٹی سی شکایت یہ ہے کہ موسم سرما کی سردی میں CCS1 کیبل توقع سے زیادہ سخت محسوس ہوتی ہے، جو کہ کیبل جیکٹ کا معاملہ ہے، چارجر کی خرابی نہیں۔

اکثر پوچھے گئے سوالات: 480V ان پٹ، شور کی حدیں، اور 120kW آؤٹ پٹ

سوال: کیا یہ یونٹ 380V یورپی طاقت پر چل سکتا ہے؟

A: نہیں، یہ قسم AC480V±10% پر طے شدہ ہے۔ اگر آپ کا گرڈ 230/400V ہے تو 380V ورژن کے لیے پوچھیں۔

سوال: 60dB واقعی کتنا بلند ہے؟

A: عام بات چیت کی سطح کے بارے میں، مکمل بوجھ کے نیچے کابینہ سے 1 میٹر پر ماپا جاتا ہے۔

س: کیا رات کو شور زیادہ ہوتا ہے؟

A: صرف اس صورت میں جب بوجھ اور گرمی اس کا مطالبہ کرے۔ پنکھے کی رفتار درجہ حرارت کی پیروی کرتی ہے، گھڑی کی نہیں۔

سوال: 480V پر 120kW یونٹ کو کس سائز کے فیڈر کی ضرورت ہے؟

A: مارجن سے پہلے مکمل بوجھ پر تقریباً 150A فی فیز؛ آپ کے انجینئر کو بریکر کا سائز ہیڈ روم کے ساتھ لگانا چاہئے تاکہ آنے اور مستقبل میں اضافہ ہو۔

سوال: کیا 32 انچ اسکرین شور میں اضافہ کرتی ہے؟

A: نہیں، پینل کسی بھی وقت غیر فعال طور پر ٹھنڈا اور مکمل طور پر خاموش رہتا ہے۔

سوال: کیا ٹرانسفارمر کی ضرورت ہے؟

A: نہیں اگر آپ کی سائٹ میں 480V تھری فیز ہے۔ یونٹ کو ایسی سروس سے براہ راست جڑنے کے لیے ڈیزائن کیا گیا ہے۔

سوال: وارنٹی کا احاطہ کیا ہے؟

A: 2 سال کا معیاری، پاور سٹیج، ڈسپلے اور کولنگ سسٹم کا احاطہ کرتا ہے۔

سوال: کیا ہم اسے کینیڈا میں انسٹال کر سکتے ہیں؟

A: ہاں، وہاں 480V معیاری ہے، اور سرٹیفیکیشن دستاویزات یونٹ کے ساتھ بھیجی جاتی ہیں۔
