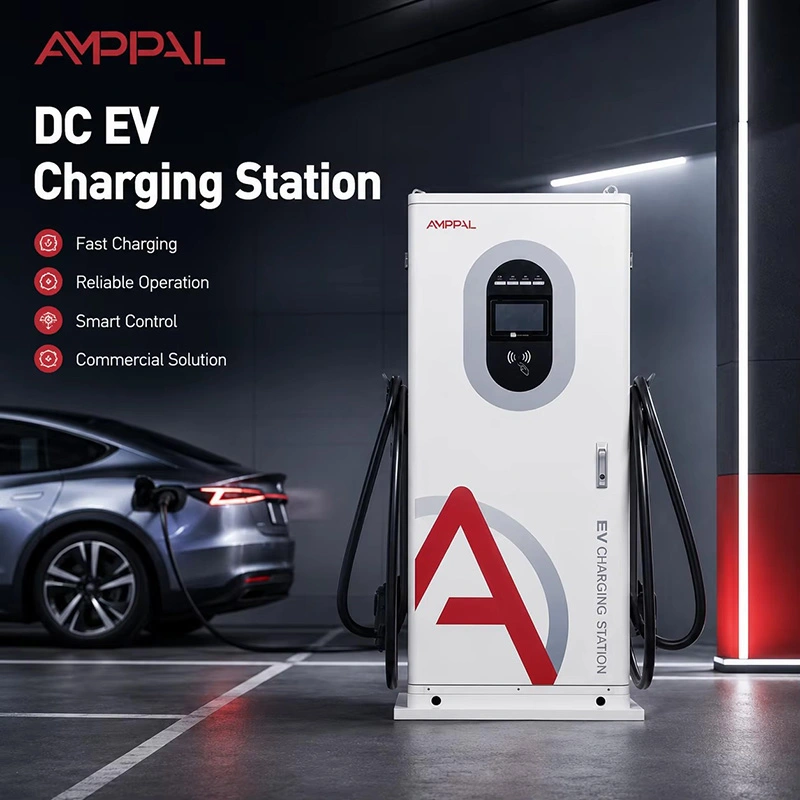

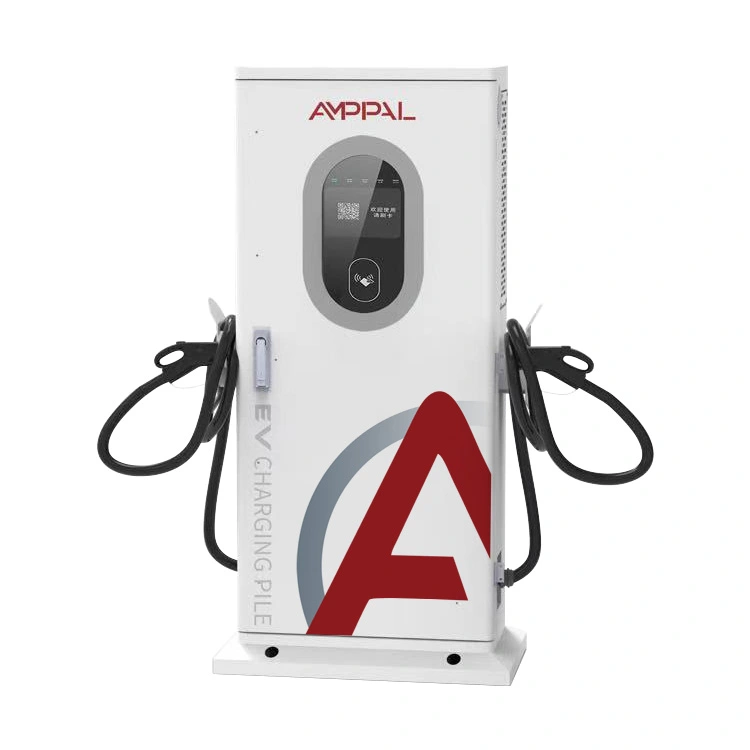

ریٹیل پارکنگ کے لیے 20kW کامپیکٹ انٹیگریٹڈ DC EV چارجنگ اسٹیشن

ایک چارجنگ پوسٹ جو اجنبیوں کے استعمال کے لیے بنائی گئی ہے۔

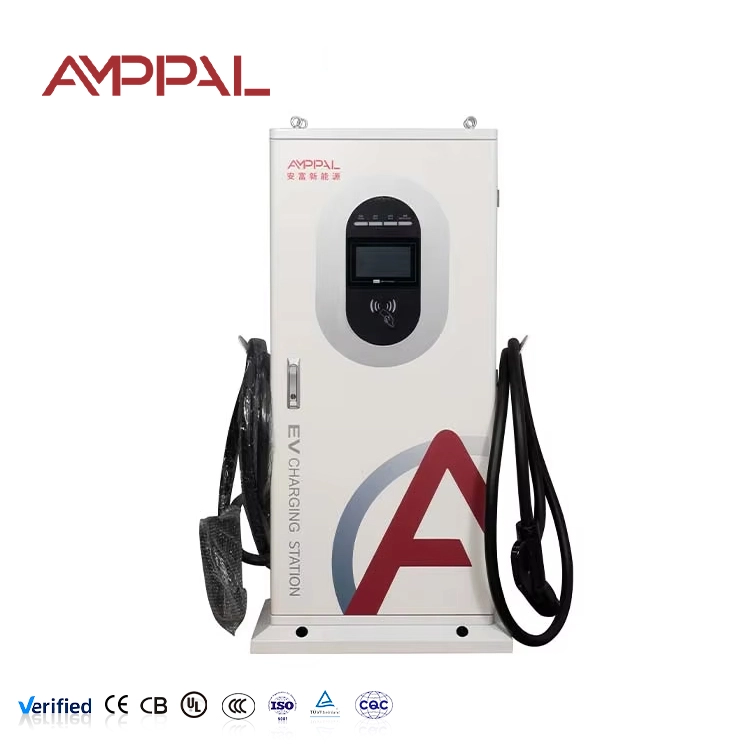

کام کرنے والے چارجر اور عوام بغیر امداد کے استعمال کرنے والے چارجر میں فرق ہے۔ AF-DC-020-Y-B-O-3 دوسرے مسئلے کا ہمارا جواب ہے۔ یہ اس کی بنیاد پر 1517 ملی میٹر لمبا ہے، جو اپنی گاڑی کے ساتھ کھڑے کسی کے لیے 7 انچ کی کلر اسکرین کو قدرتی آنکھ کی سطح پر رکھتا ہے، اور گن ہولسٹر کمر کی اونچائی پر ہے جہاں ایک بالغ شخص آرام سے ڈی سی کیبل اٹھا سکتا ہے۔

اسکرین وہ جگہ ہے جہاں ڈیزائن کی زیادہ تر کوششیں کی گئیں۔ سیشن کی حیثیت، توانائی کی فراہمی، گزرا ہوا وقت، موجودہ ٹیرف اور بقیہ تخمینہ سب ایک صفحے پر ہیں - کوئی مینو ڈائیونگ نہیں۔ جب کچھ غلط ہو جاتا ہے، تو پیغام کہتا ہے کہ غلطی کا کوڈ ظاہر کرنے کے بجائے کیا کرنا ہے جس کا مطلب رات گیارہ بجے ڈرائیور کے لیے کچھ نہیں ہے۔

قدموں کا نشان جان بوجھ کر تنگ ہے۔ 650 × 300 ملی میٹر پر پوسٹ ایک معیاری پارکنگ بے کے سر پر جگہ میں گھسائے بغیر فٹ بیٹھتی ہے، جو عموماً آپریٹرز کو دیوار لگانے پر مجبور کرتی ہے۔

تفصیلات جو سپورٹ کالز کو کم کرتی ہیں۔

1200 ملی میٹر آنکھ کی اونچائی پر 7 انچ کی رنگین ٹچ اسکرین: بغیر جھکے کھڑے پوزیشن سے پڑھنے کے قابل، اور بڑی عمر کے ڈرائیوروں کے لیے کافی بڑی۔

شروع کرنے کے تین طریقے—آر ایف آئی ڈی کارڈ، کیو آر اسکین، پن کوڈ۔ جب فون میں کوئی سگنل نہیں ہوتا ہے، تب بھی کارڈ کام کرتا ہے۔ جب ڈرائیور کے پاس کوئی کارڈ نہیں ہوتا ہے، تب بھی QR کام کرتا ہے۔

چار چارجنگ موڈز: آٹو فل چارج، فکسڈ پاور، مقررہ رقم اور مقررہ وقت۔ بیس منٹ والا ڈرائیور وقت کا انتخاب کرتا ہے۔ ایک بجٹ والا رقم منتخب کرتا ہے۔

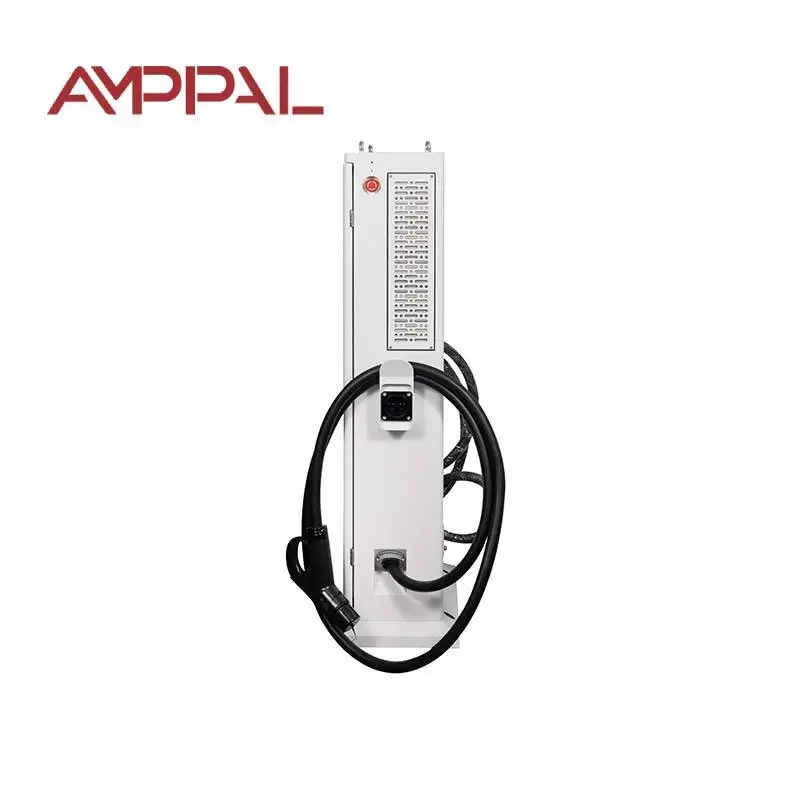

کام کی اونچائی پر کیبل ہولسٹر اور ہک: خراب بندوقوں کی واحد سب سے بڑی وجہ ڈرائیوروں کا انہیں کنکریٹ پر گرانا ہے کیونکہ ہولسٹر عجیب ہے۔

200-1000VDC میں 0-100A: ہماری بڑی الماریوں جیسی وولٹیج والی کھڑکی، اس لیے کوئی گاڑی 800V پلیٹ فارم ہونے کی وجہ سے پیچھے نہیں ہٹتی ہے۔

IP54 انکلوژر کی درجہ بندی -25°C سے +50°C، الیکٹرانکس کے کمپارٹمنٹ کو کیبل کے اندراج سے الگ سے سیل کر دیا گیا ہے۔

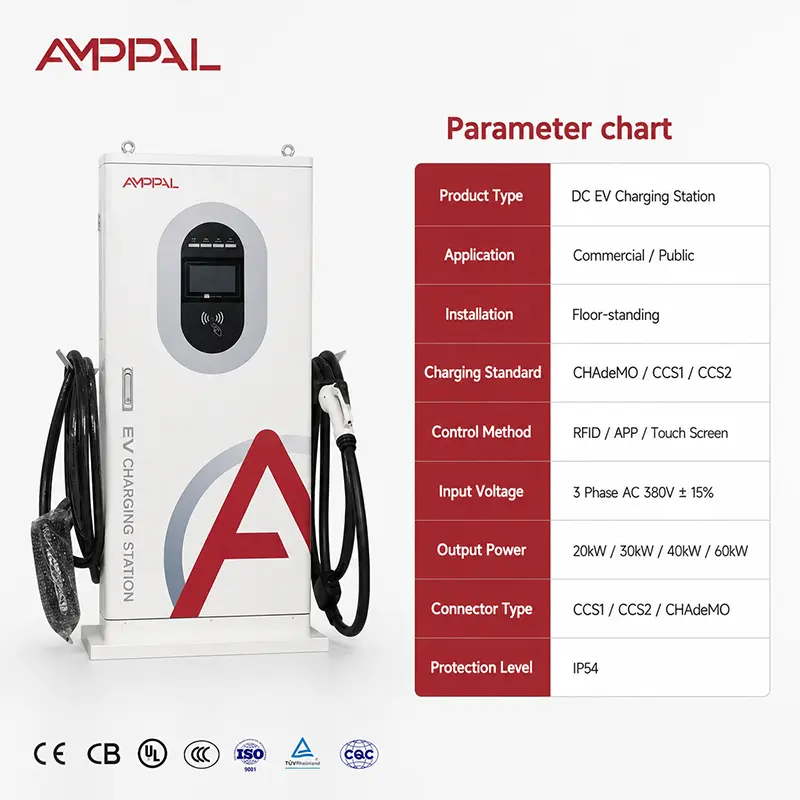

تکنیکی وضاحتیں

جہاں یہ پوسٹ بہترین کام کرتی ہے۔

میونسپل آن اسٹریٹ پارکنگ: بے ہیڈ پر ایک تنگ چوکی ہے جسے زیادہ تر شہر کے حکام منظور کریں گے، جہاں ایک وسیع کابینہ فٹ پاتھ کلیئرنس کے اصول کو ناکام بناتی ہے۔

ہوٹل اور ریستوراں کار پارکس: مہمان استقبالیہ سے پوچھے بغیر خود خدمت کرتے ہیں، جو کسی بھی عوامی یونٹ کا عملی امتحان ہے۔

چھوٹے ریٹیل پارکس: 20kW 60-90 منٹ کی دکان کے لیے موزوں ہے، اور پوسٹ اسٹور فرنٹ کے ساتھ صنعتی کے بجائے جان بوجھ کر لگتی ہے۔

مشترکہ خلیجوں کے ساتھ رہائشی مرکبات: PIN تک رسائی کسی انتظامی دفتر کو RFID کارڈ سسٹم کے انتظام کے بغیر کوڈ جاری کرنے دیتی ہے۔

ورک پلیس وزیٹر پارکنگ: QR اسٹارٹ کا مطلب ہے کمپنی کارڈ اسکیم میں اندراج کیے بغیر وزیٹر چارج کرتا ہے۔

جب ڈرائیور پلگ ان ہوتا ہے تو کیا ہوتا ہے۔

ترتیب طے شدہ ہے اور اس میں چند سیکنڈ لگتے ہیں۔ پوسٹ کنیکٹر کا پتہ لگاتی ہے، اس بات کی تصدیق کرتی ہے کہ لاک لگ گیا ہے، پھر DC سائیڈ پر موصلیت کا ٹیسٹ چلاتا ہے جب کہ رابطہ کار کھلے رہتے ہیں۔ اگر موصلیت دہلیز سے نیچے ہے — ایک گیلا کنیکٹر، ایک خراب شدہ کیبل — یہ وہیں رک جاتا ہے اور ڈرائیور کو دوبارہ جڑنے کو کہتا ہے۔

اس سے گزرتے ہوئے، پوسٹ اور گاڑی کے تبادلے کے پیرامیٹرز۔ BMS ریاستوں کا ہدف وولٹیج اور زیادہ سے زیادہ قابل قبول کرنٹ؛ پوسٹ اس بات کی تصدیق کرتی ہے کہ یہ کیا فراہم کر سکتی ہے اور ریمپنگ شروع کر دیتی ہے۔ اس مقام سے گاڑی کرنٹ کے کنٹرول میں ہے، یہی وجہ ہے کہ ایک جیسی پوسٹوں پر دو کاریں بہت مختلف نرخوں پر چارج کر سکتی ہیں۔

سیشن ختم ہونے پر ڈرائیور نے منتخب کردہ چار طریقوں میں سے جو بھی اختیار کیا ہے۔ آٹو اس وقت تک چلتا ہے جب تک BMS اسٹاپ کو کال نہیں کرتا ہے۔ مقررہ رقم، مقررہ طاقت اور مقررہ وقت ان کی اپنی حالت پر ختم ہوتا ہے، اور پوسٹ اسکرین پر وجہ بتاتی ہے تاکہ کوئی بھی غلطی نہ سمجھے۔

تعمیل اور لائن ٹیسٹنگ

EN IEC 61851-1:2019 اور EN IEC 61851-23:2014، ہر پوسٹ کے ساتھ سی ای ڈیکلریشن اور سیریلائزڈ ٹیسٹ رپورٹ کے ساتھ۔

اسکرین اور ٹچ پرت کا مکمل -25°C سے +50°C آپریٹنگ رینج میں پڑھنے کی اہلیت اور ردعمل کے لیے تجربہ کیا گیا۔ سرد موسم میں رابطے میں ناکامی عوامی اکائیوں پر ایک عام شکایت ہے۔

100٪ موصلیت مزاحمت اور ڈائی الیکٹرک طاقت کی جانچ۔

پروڈکشن کے نمونوں پر گن اور ہولسٹر مکینیکل سائیکلنگ — ہولسٹر سیلف سروس کے آلات پر پہننے کا نقطہ ہے۔

IP54 تصدیق کے علاوہ دیوار اور بنیاد پر 96 گھنٹے نمک کا سپرے۔

پیکنگ سے پہلے تھرمل لاگنگ کے ساتھ فل لوڈ رن ان۔

پوسٹ کیسے بنتی ہے۔

1. ماڈیولز، اسکرین اسمبلیوں، قارئین، رابطہ کاروں اور کیبل سیٹوں کا آنے والا معائنہ۔

2. کالم اور بیس پینلز کی سی این سی چھدرن اور تشکیل؛ بیس فلینج جیومیٹری سیٹ کرتی ہے کہ اینکرنگ کے بعد پوسٹ کس طرح درست ہوتی ہے۔

3. کالم سے بیس کی روبوٹک ویلڈنگ، مرئی چہروں پر سیون گراؤنڈ فلش۔

4. پری علاج اور electrostatic پاؤڈر کوٹنگ؛ عوام کا سامنا کرنے والے سامان کو کوٹنگ کی موٹائی کی اضافی جانچ پڑتال کی جاتی ہے۔

5. پاور اسمبلی — ماڈیولز، بس بارز اور اندرونی وائرنگ، تمام پاور ٹرمینلز ٹارک شدہ اور گواہ کے نشان والے۔

6. HMI اور ایکسیس ہارڈویئر نصب: اسکرین، کارڈ ریڈر، کیو آر کیمرہ ونڈو اور کی پیڈ، ہر فنکشن کا تجربہ۔

7. فرم ویئر لوڈ، سینسر کیلیبریشن، اور اسکرپٹڈ یوزر انٹرفیس ٹیسٹ جس میں چاروں چارجنگ موڈز شامل ہیں۔

8. مکمل لوڈ رن ان، حفاظتی بیٹری، آئی پی چیک، پھر برآمد کے لیے کریٹ کیا جاتا ہے۔

کیا 20kW عوامی پوسٹ کے لیے صحیح طاقت ہے؟

طاقت کو اس بات سے جوڑیں کہ کار کتنی دیر تک کھڑی ہے، نہ کہ ٹینڈر دستاویز میں جو کچھ متاثر کن لگتا ہے۔

20kW پر ایک ڈرائیور تقریباً 20kWh فی گھنٹہ حاصل کرتا ہے - تقریباً 100-120km رینج۔ شاپنگ ٹرپ، کھانے یا دفتر کے دورے کے لیے جو کہ پوری طرح سے کافی ہے، اور پوسٹ خریدنے کے لیے کم اور جڑنے کے لیے کم لاگت آتی ہے۔

اگر آپ کی خلیج چالیس منٹ سے کم میں پلٹ جاتی ہے، یا اگر ڈرائیور جلدی سے نکلنے کی توقع کرتے ہوئے پہنچ جاتے ہیں، تو یہ غلط پروڈکٹ ہے اور ہم اب یہ کہیں گے: 60kW یا 120kW کی الماریاں دیکھیں۔ یکساں طور پر، اگر سائٹ خالصتاً راتوں رات رہائشی پارکنگ ہے، تو AC پوسٹیں کافی کم پیسوں میں انہی ڈرائیوروں کی خدمت کریں گی۔

یہ ایک ہی طاقت پر وال باکس سے کیسے موازنہ کرتا ہے۔

جگہ کا تعین کرنے کی آزادی: ایک پوسٹ سائٹ پر کہیں بھی بے سر پر جاتی ہے۔ دیوار کے خانے کو صحیح جگہ پر ایک دیوار کی ضرورت ہوتی ہے، جو کھلی کار پارک میں اکثر موجود نہیں ہوتی ہے۔

عوامی پیشکش: ایک بڑی اسکرین کے ساتھ ایک مکمل پوسٹ جان بوجھ کر بنیادی ڈھانچے کے طور پر پڑھتی ہے۔ ڈرائیور اس پر دیوار کے خانے سے زیادہ بھروسہ کرتے ہیں، اور یہ استعمال میں ظاہر ہوتا ہے۔

اسکرین کا سائز: یہاں 7 انچ کا رنگ 4.3 انچ کے مقابلے میں 20kW دیوار پر نصب ہے۔ غیر توجہ شدہ عوامی استعمال کے لیے بڑی سکرین فرق کے قابل ہے۔

تنصیب: ایک پوسٹ کے لیے نیچے سے ایک چھوٹی فاؤنڈیشن اور کیبل انٹری کی ضرورت ہوتی ہے۔ ایک دیوار باکس نہیں کرتا. اس بنیادی کام کے لیے بجٹ۔

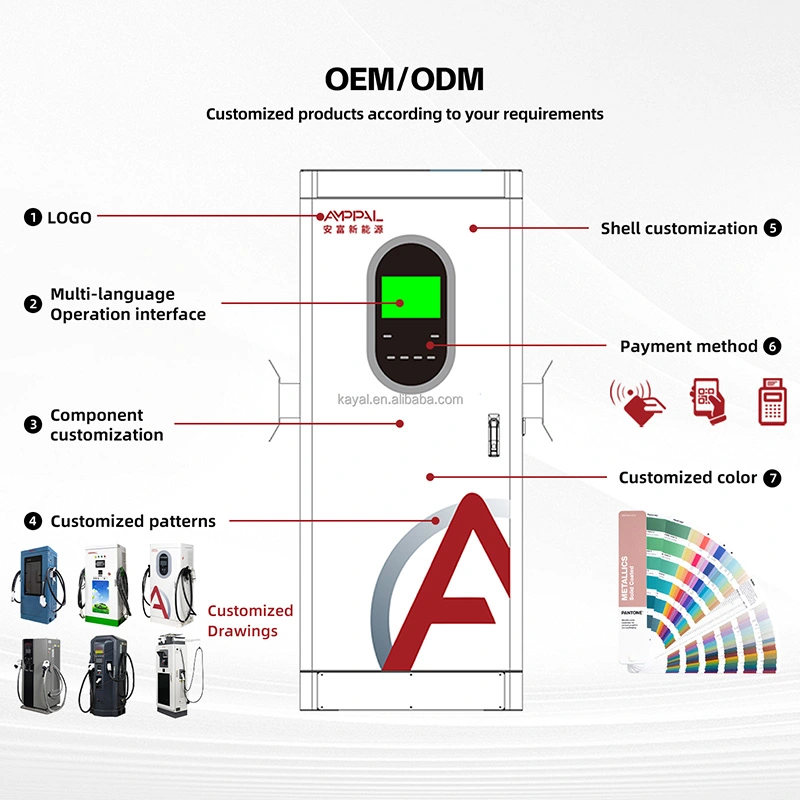

تجارتی شرائط دونوں میں یکساں ہیں: MOQ 1 یونٹ کا معیار، 15-20 کام کے دن، دو سال کی وارنٹی، 50 یونٹس سے اپنی مرضی کی برانڈنگ۔

کریٹنگ اور ڈیلیوری

پوسٹس تقریباً 1620 × 750 × 420 ملی میٹر کے پلائیووڈ کریٹ میں سیدھی ہوتی ہیں، مجموعی وزن تقریباً 85 کلو گرام، اسکرین کے چہرے پر جھاگ کے تحفظ کے ساتھ اور بندوق کو ایک ہی کریٹ میں الگ سے پیک کیا جاتا ہے۔

چھ کریٹس ایک معیاری ایکسپورٹ پیلیٹ کنفیگریشن میں فٹ ہوتے ہیں۔ 20 فٹ کا کنٹینر تقریباً 48 پوسٹس اور 40 فٹ اونچا مکعب 100 کے ارد گرد لیتا ہے، اس بات پر منحصر ہے کہ آیا لنگر کٹس آرڈر کے ساتھ بھیجتی ہیں۔

شرائط دستیاب ہیں EXW, FOB Ningbo یا Shanghai, CIF اور DDP زیادہ تر یورپی اور خلیجی مقامات پر۔ اینکر بولٹ کٹس اور انسٹالیشن ٹیمپلیٹس بغیر کسی چارج کے سامان کے ساتھ بھیجے جاتے ہیں۔ دستاویزات میں انوائس، پیکنگ لسٹ، سی ای ڈیکلریشن، سیریلائزڈ ٹیسٹ رپورٹ اور فاؤنڈیشن ڈرائنگ شامل ہیں۔

خدمت اور استعمال کی اشیاء

پاور ماڈیولز، اسکرین، ریڈرز، کنٹیکٹرز اور کیبل اسمبلی میں دو سال کی وارنٹی۔

چارجنگ گن اور کیبل کو فیلڈ میں بدلنے کے قابل سمجھا جاتا ہے۔ ایک ڈسٹری بیوٹر جو دو اسپیئر گن اسمبلیوں کو ذخیرہ کرتا ہے وہ ایک دن کے اندر عوامی سائٹ کے سب سے عام نقصان کو حل کر سکتا ہے۔

OCPP پر ریموٹ تشخیصات جہاں منسلک ہیں، بشمول اسکرین اور ریڈر کی حیثیت۔

تصدیق کے 48 گھنٹوں کے اندر، کورئیر کے ذریعے 3-5 کام کے دنوں میں اسپیئرز بھیجے گئے۔

تجویز کردہ سروس وقفہ: پبلک سائٹس پر چھ ماہ — فلٹر کلین، گن اور ہولسٹر کا معائنہ، گسکیٹ چیک، اسکرین کی سطح کی جانچ۔

پبلک سائٹس پر کیا غلط ہوتا ہے۔

غلط: براہ راست دوپہر کے سورج کا سامنا کرنے والی پوسٹ کو انسٹال کرنا۔ دائیں: اسکرین کو کم دھوپ سے دور رکھیں، یا ہائی برائٹنس ڈسپلے آپشن کو فٹ کریں۔ غیر پڑھی جانے والی اسکرینیں سست چارجنگ سے زیادہ شکایات پیدا کرتی ہیں۔

غلط: پتلی سطح کے سلیب پر لنگر انداز ہونا۔ دائیں: فراہم کردہ ڈرائنگ پر ایک مناسب بنیاد ڈالیں۔ گاڑیاں الٹنے سے پوسٹیں کھٹکھٹائی جاتی ہیں اور بیس اس بوجھ کو اٹھا لیتا ہے۔

غلط: خلیج کے سامنے وہیل اسٹاپ یا بولارڈ کو چھوڑنا۔ دائیں: ایک فٹ کریں۔ متبادل کالم کے مقابلے میں قیمت معمولی ہے۔

غلط: QR کوڈ اسٹیکر کو دھندلا ہونے کے لیے چھوڑنا۔ دائیں: ہر سروس وزٹ پر اسے چیک کریں — ایک بلیچ شدہ QR کوڈ خاموشی سے ہر اس سیشن کو ختم کر دیتا ہے جو فون کے ساتھ شروع ہوتا۔

غلط: یہ فرض کرنا کہ توڑ پھوڑ ایک ہارڈ ویئر کا مسئلہ ہے۔ دائیں: لائٹنگ اور کیمرے کی کوریج کسی بھی انکلوژر ریٹنگ سے بہتر عوامی پوسٹ کی حفاظت کرتی ہے۔

سائٹ کے مالک کی رائے

شمالی یونان کی ایک میونسپلٹی نے 2025 میں چار ٹاؤن کار پارکس میں چودہ پوسٹیں لگائیں۔ ان کے ٹرانسپورٹ آفیسر نے اطلاع دی کہ PIN آپشن سب سے زیادہ استعمال ہونے والا اسٹارٹ طریقہ نکلا، کارڈ کا نہیں۔

جارجیا کے ایک ہوٹل گروپ نے تین پراپرٹیز میں گیارہ پوسٹوں کے ساتھ ایک فیڈ بیک دیا جس نے ہماری سفارش کو تبدیل کر دیا: انہوں نے چار چارجنگ موڈز کو آٹو تک محدود رکھنے اور مہمانوں کے استعمال کے لیے مقررہ وقت کے لیے کہا، کیونکہ دیگر دو لوگوں کو الجھن میں ڈال دیا۔ وہ کنفیگریشن اب ایک فرم ویئر سیٹنگ کے طور پر دستیاب ہے۔

ازبکستان میں نو پوسٹیں چلانے والے ایک آپریٹر نے نوٹ کیا کہ تنگ 300 ملی میٹر گہرائی فیصلہ کن تھی - ان کی خلیجیں سوویت دور کے معیار کے مطابق سخت گردش کے ساتھ رکھی گئی ہیں، اور گہری کابینہ آگ تک رسائی کے سروے میں ناکام ہو سکتی تھی۔

خریداروں سے سوالات

سوال: کیا ڈرائیور اسے ایپ یا اکاؤنٹ کے بغیر استعمال کر سکتا ہے؟

A: ہاں۔ PIN اور RFID دونوں اسٹینڈ اکیلے کام کرتے ہیں۔ QR دستیاب ہے جہاں آپ بیک آفس پلیٹ فارم چلاتے ہیں۔

س: اس کو کس بنیاد کی ضرورت ہے؟

A: نیچے سے کیبل کے اندراج کے ساتھ ہماری فراہم کردہ ڈرائنگ میں ایک کنکریٹ پیڈ۔ اینکر بولٹ اور ٹیمپلیٹ شامل ہیں۔

سوال: دن کی روشنی میں سکرین کتنی نظر آتی ہے؟

A: معیاری سکرین سایہ اور بالواسطہ روشنی میں پڑھنے کے قابل ہے۔ سورج کا سامنا کرنے والے کھلے فورکورٹس کے لیے ہائی برائٹنس کا اختیار بتائیں۔

سوال: مجھے چار طریقوں میں سے کن کو فعال کرنا چاہیے؟

A: عوامی سائٹس کے لیے، آٹو اور مقررہ وقت زیادہ تر ڈرائیوروں کا احاطہ کرتا ہے۔ مقررہ رقم پری پیڈ ماڈلز کے لیے موزوں ہے۔ آپ فرم ویئر میں مینو کو محدود کر سکتے ہیں۔

س: چارجنگ کیبل کتنی لمبی ہے؟

A: معیاری کے طور پر 5 میٹر، جو ایک خلیج کے دونوں طرف داخلی راستوں تک پہنچتا ہے۔ لمبی کیبلز دستیاب ہیں لیکن صارف کو سنبھالنے کے لیے وزن میں اضافہ کریں۔

سوال: کیا 20 کلو واٹ عوامی ٹیرف کا جواز پیش کرنے کے لیے کافی ہے؟

A: رہائش پر مبنی سائٹس پر، ہاں۔ ٹرانزٹ سائٹس پر جہاں ڈرائیور رفتار کی توقع کرتے ہیں، قیمت کی شکایات اس کے بعد آتی ہیں۔ بجلی کے ٹیرف کو ایمانداری سے ملائیں۔

سوال: کیا میں دو بندوقیں فٹ کر سکتا ہوں؟

A: اس ماڈل پر نہیں۔ کثیر بندوق کا آپریشن ہماری تقسیم قسم کی الماریاں سے شروع ہوتا ہے۔

سوال: لیڈ ٹائم کیا ہے؟

A: 15-20 کام کے دنوں کا معیاری؛ حسب ضرورت رنگ، اسکرین گرافکس یا محدود فرم ویئر کی تعمیر کے لیے 25-30۔ MOQ 1 یونٹ معیاری، برانڈنگ کے لیے 50۔
