ہوٹلوں اور دفتری عمارتوں کے لیے 14kW AC EV چارجر

آپ کی سائٹ پر 150mm ٹاور کیا بدلتا ہے۔

کوئی بھی AC چارجنگ پیڈسٹل لیں جسے آپ نے یورپی سڑک پر دیکھا ہو اور یہ عام طور پر تقریباً 240 ملی میٹر گہرا ہوتا ہے۔ یہ 150 ملی میٹر ہے۔ یہ 90 ملی میٹر معمولی لگتا ہے جب تک کہ آپ دو پارکنگ بے کے درمیان کھڑے نہ ہوں اور گلیارے کو صاف رکھنے کی کوشش کریں۔

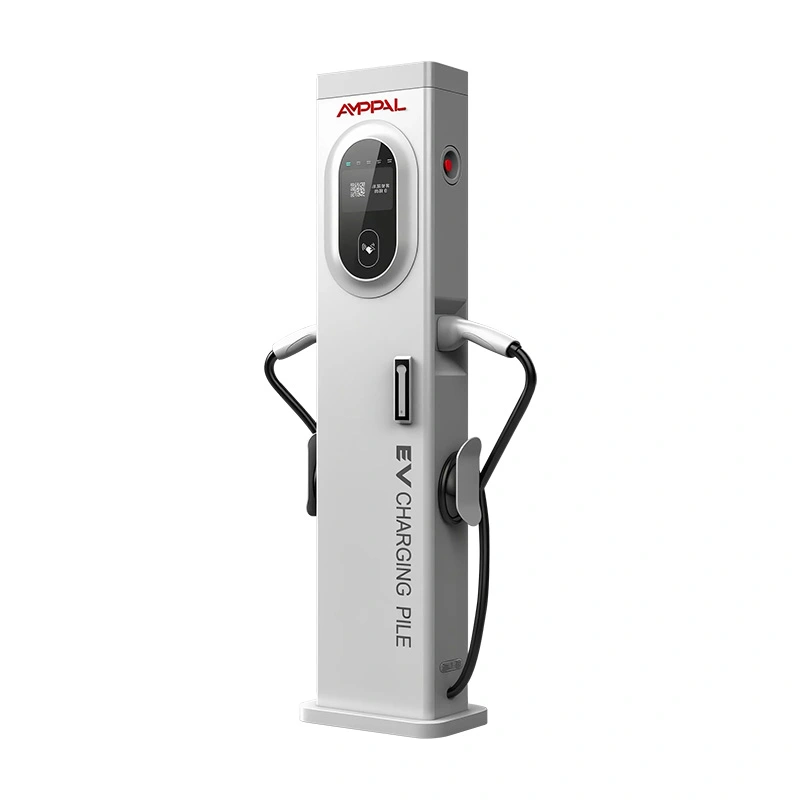

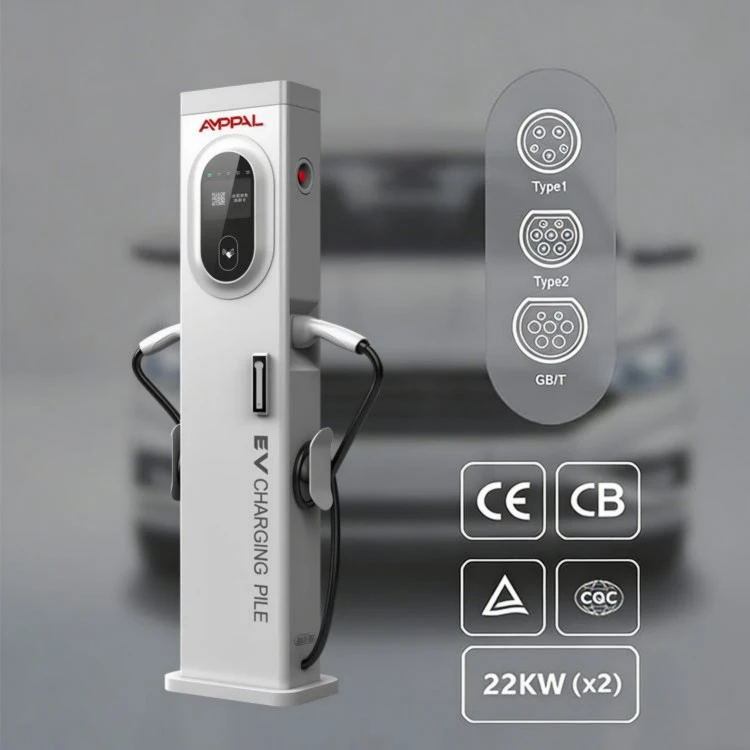

ہوٹلوں اور دفتری عمارتوں کے لیے 14kW کا AC EV چارجر (AF-AC-014-Y-A-0-4-JA-P) ایک 300 x 150 x 1400 ملی میٹر کا کالم ہے جس میں دو قسم کی 2 بندوقیں ہیں، 380VAC پر 16A+16A کی درجہ بندی کی گئی ہے، تین فیز میں ٹچ اپ اسکرین کے ساتھ رنگین تین فیز۔ ایک مسئلہ حل کرنے کے لیے لفافہ موجود ہے: جب کوئی دیوار اور کوئی وسیع جزیرہ دستیاب نہ ہو تو چارجر کہاں جاتا ہے؟

آپریٹرز اسے دو ہیڈ ان بےز کے درمیان پٹی پر، فٹ پاتھ کے کناروں کے ساتھ استعمال کرتے ہیں جہاں ایک وسیع کابینہ منظوری میں ناکام ہو جائے گی، اور گیراج کے اندر جہاں کالم ہر اسپیئر میٹر کو کھاتے ہیں۔ چارجنگ خود معیاری AC ہے۔ زیر اثر خصوصیت ہے.

ایک کالم نصف کے موٹے کے طور پر پانچ ادائیگی

150 ملی میٹر گہرائی وہیل چیئر کے راستوں اور دروازے کے جھولوں کو صاف کرتی ہے جسے 240 ملی میٹر پیڈسٹل بلاک کر دیتا ہے۔ یہ وہ جہت ہے جو فیصلہ کرتی ہے کہ سائٹ کا سروے پاس ہوتا ہے یا نہیں۔

دو قسم کے 2 ساکٹ (16A+16A) دو کاروں کو ایک فیڈ پوائنٹ سے چارج کرنے دیتے ہیں، جس سے سنگل گن پول کے تھرو پٹ کو تقریباً دوگنا ہو جاتا ہے۔

یہ ٹاور 1400mm لمبا ہے جس میں 5 انچ ڈسپلے ایک مصروف جگہ میں آنکھوں کی سطح پر ہے۔

IP54 تحفظ اور -20°C سے +50°C ورکنگ رینج بغیر کسی پناہ گاہ یا چھتری کے سڑک کے موسم کا احاطہ کرتا ہے۔

ایتھرنیٹ، 4G، اور وائی فائی کے ساتھ OCPP 1.6J نئے سافٹ ویئر کے بغیر موجودہ بیک آفس میں شامل ہوتا ہے۔

ہر یونٹ CE مصدقہ ہے اور ہمارے Zhejiang پلانٹ سے 15-20 کام کے دنوں کے لیڈ ٹائم کے ساتھ 2 سال کی فیکٹری وارنٹی رکھتا ہے۔

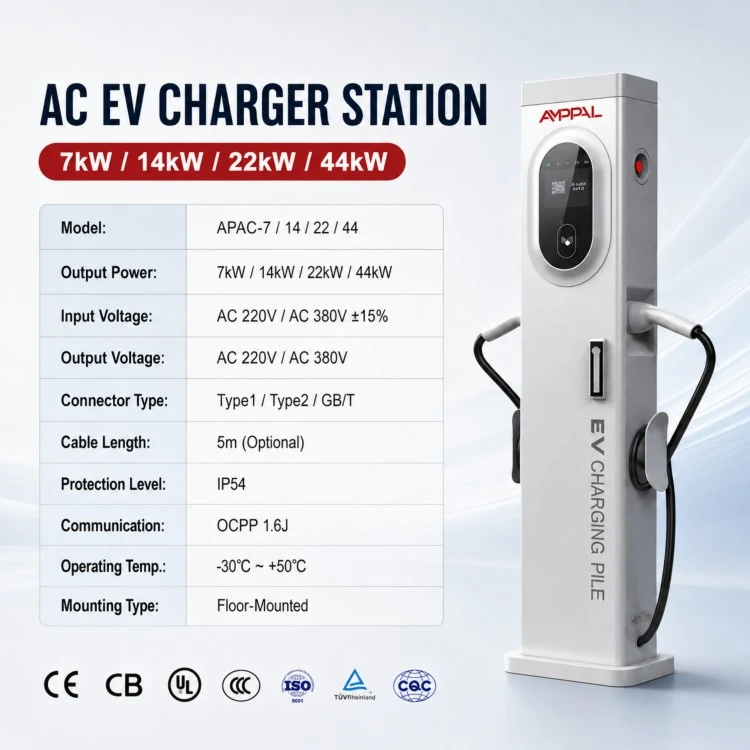

تکنیکی وضاحتیں

سائٹس جہاں ہر سینٹی میٹر کا بل دیا جاتا ہے۔

پرانے یورپی قصبوں میں سڑک کے کنارے جہاں فٹ پاتھ 240 ملی میٹر کی کابینہ کے لیے بہت تنگ ہے۔ 150 ملی میٹر ٹاور کرب لائن کو گلے لگاتا ہے۔

پارکنگ کی قطاریں: مشترکہ پٹی پر ایک ٹاور دو مخالف قطاریں پیش کرتا ہے۔

تنگ ریمپ موڑ کے ساتھ کثیر منزلہ کار پارکس؛ پروفائل ڈرائیوروں اور کیمروں کے لیے بصارت کی لکیریں کھلی رکھتی ہے۔

ہوٹل اور آفس فورکورٹس جہاں لینڈ اسکیپ آرکیٹیکٹ داخلی دروازے کے ساتھ ایک بھاری پیڈسٹل سے انکار کرتا ہے۔

عارضی ایونٹ سائٹس: ایک M12 اینکر بیس، دو بندوقیں، اور ایک 380V فیڈ ایک دن میں شروع کی جا سکتی ہے۔

ڈیلرشپ فورکورٹس جو شوروم پارکنگ کو ترک کیے بغیر راتوں رات ڈیمو ای وی کو ٹاپ اپ کرتے ہیں۔

ٹاور کس طرح ایک کالم سے دو گاڑیاں پیش کرتا ہے۔

ایک 380VAC +/-15% تھری فیز فیڈ بیس پلیٹ کے ذریعے داخل ہوتا ہے اور کالم کے اندر ایک DIN-ریل سیکشن پر اترتا ہے، جہاں اسٹیشن اسے دو ساکٹوں میں تقسیم کرتا ہے۔ ہر بندوق کی درجہ بندی 16A فی فیز ہے۔ فرم ویئر 14kW نام پلیٹ پر کل آؤٹ پٹ کو کیپس کرتا ہے اور اس ہیڈ روم کو دو کاروں کے درمیان شیئر کرتا ہے۔

پہلی کار میں پلگ ان کریں اور یہ پورا بجٹ کھینچتا ہے۔ دوسرا سیشن شروع کریں اور ٹاور پہلے میں مداخلت کیے بغیر دونوں ساکٹوں کے درمیان کرنٹ کو دوبارہ متوازن کرتا ہے۔ اسکرین ہر سیشن کے kW اور kWh کو حقیقی وقت میں دکھاتی ہے۔

ٹچ اسکرین ایک پلگ اور چارج فلو چلاتی ہے، جبکہ OCPP 1.6J ایتھرنیٹ، 4G، یا وائی فائی پر آپ کے سرور پر ہر لین دین کا ریکارڈ لے جاتا ہے۔ اگر نیٹ ورک گر جاتا ہے تو سیشن جاری رہتا ہے اور بعد میں اپ لوڈ ہوتا ہے۔

سرٹیفیکیشن اور اس کے پیچھے ٹیسٹ

کم وولٹیج اور EMC ہدایات کے مطابق CE تعمیل، ہر پروڈکشن بیچ کے جہازوں سے پہلے دوبارہ تصدیق شدہ۔

100% یونٹس حتمی لائن پر ہائی پوٹ ڈائی الیکٹرک ٹیسٹنگ اور گراؤنڈ کنٹینیوٹی چیک پاس کرتے ہیں۔

سیمپل شدہ یونٹس پر -30°C سے +70°C فی IEC 60068 تک تھرمل سائیکلنگ، نیز ساحلی تنصیبات کے لیے 96 گھنٹے کا سالٹ سپرے ٹیسٹ۔

کرنٹ، درجہ حرارت، اور مواصلاتی استحکام کی لائیو نگرانی کے ساتھ 48 گھنٹے مسلسل فل لوڈ برن ان۔

اجزاء RoHS اور REACH کے مطابق ہیں، اور فیکٹری ISO 9001:2015 کوالٹی مینجمنٹ سسٹم چلاتی ہے۔

آنے والا معائنہ ہر کنیکٹر بیچ کا احاطہ کرتا ہے۔ ایک ڈھیلا قسم 2 ساکٹ سب سے عام فیلڈ کی ناکامی ہے جو ہم AC ٹاورز میں دیکھتے ہیں۔

فلیٹ اسٹیل سے 1.4 میٹر کے کالم تک: آٹھ مراحل

لیزر کٹنگ: شیٹس کو سی این سی لیزرز پر عین ٹاور پروفائل پر کاٹا جاتا ہے، رواداری 0.1 ملی میٹر تک ہوتی ہے۔

موڑنا اور بننا: ایک CNC پریس بریک کالم شیل کو فولڈ کرتی ہے اور اسپاٹ ویلڈز سیون کو لاک کر دیتے ہیں۔

FANUC بازوؤں پر روبوٹک ویلڈنگ بیس بریکٹ اور کیبل انٹری گلینڈ میں شامل ہوتی ہے، وہی عمل جو ہماری DC لائن پر استعمال ہوتا ہے۔

سطح کا علاج: تین مراحل کی صفائی اور ختم کرنے والی لائن اسمبلی سے پہلے شیل کی حفاظت کرتی ہے۔

پری اسمبلی: DIN ریل، رابطہ کار، بقایا کرنٹ ڈیوائس، اور میٹرنگ ماڈیول کو فٹ کیا جاتا ہے اور قیاس کے مطابق ٹارک کیا جاتا ہے۔

الیکٹرانکس: ڈسپلے، کمیس بورڈ، اور پاور بورڈ نصب اور جڑے ہوئے ہیں۔

فرم ویئر لوڈ اور OCPP موافقت کی جانچ: باکسنگ سے پہلے ہر یونٹ رجسٹرڈ اور ٹیسٹ سرور کے ساتھ جوڑا جاتا ہے۔

حتمی QC اور پیکنگ: ہائی-پوٹ ٹیسٹ، بصری معائنہ، اور کارٹن پیکنگ لائن بند کریں؛ معیاری احکامات 15-20 کام کے دنوں میں چھوڑ دیتے ہیں۔

کیا 14kW آپ کے قدموں کے نشان کے لیے موزوں ہے؟

14 کلو واٹ کا ٹاور اپنی جگہ کماتا ہے جہاں جسمانی رکاوٹ ہے۔ اگر آپ کی سائٹ ایک وسیع کھلی جگہ ہے جس میں کنکریٹ کا جزیرہ معیاری پیڈسٹل کے لیے تیار ہے، تو سستی 240 ملی میٹر کیبنٹ خریدیں۔ پتلا پروفائل آپ کو کچھ نہیں خریدتا ہے۔

جب کاریں آٹھ گھنٹے یا اس سے زیادہ رکتی ہیں تو یہ بھی غلط ٹول ہے۔ راتوں رات فلیٹ پارکنگ قیمت کے ایک حصے پر 3.5-7kW وال باکسز کے ذریعے بہتر طور پر پیش کی جاتی ہے، کیونکہ 14kW صرف اس وقت ادائیگی کرتا ہے جب گاڑیاں دن کے وقت اندر اور باہر جاتی ہیں۔

اس کا انتخاب اس وقت کریں جب آپ سینٹی میٹر گن سکتے ہوں: ایک تنگ درمیانی پٹی، سخت سیٹ بیک قاعدہ کے ساتھ کربسائیڈ قطار، یا ایک گیراج جہاں ایک وسیع الماری کی قیمت پارکنگ کی جگہ پر ہوگی۔ اگر تقریباً 7 کلو واٹ کی دو کاریں آپ کے رہنے کے وقت سے مماثل ہیں، تو یہ اس کی فراہمی کا سب سے موثر طریقہ ہے۔

AMPPAL بمقابلہ 240mm معیاری پیڈسٹل

فوٹ پرنٹ: 150 ملی میٹر بمقابلہ تقریبا 240 ملی میٹر گہرائی کا مطلب ہے کہ ٹاور سائٹ کے سروے سے گزرتا ہے جو پیڈسٹل کو مسترد کرتے ہیں۔

ایک فیڈ، دو کاریں: ایک سنگل تھری فیز سرکٹ دو الگ الگ تنصیبات کے بجائے دونوں بندوقوں کی خدمت کرتا ہے۔

ٹیسٹ شواہد: CE، 100% hi-pot، 96-hour salt spray، اور 48-hour burn-in فی بیچ دستاویزی ہیں، نہ کہ صرف ایک بروشر میں دعویٰ کیا گیا ہے۔

خریداری کی شرائط: MOQ 1 یونٹ سے معیاری ماڈل، 15-20 کام کے دنوں کا لیڈ ٹائم، 2 سال کی وارنٹی، DHL/FedEx کے ذریعے اسپیئر پارٹس۔

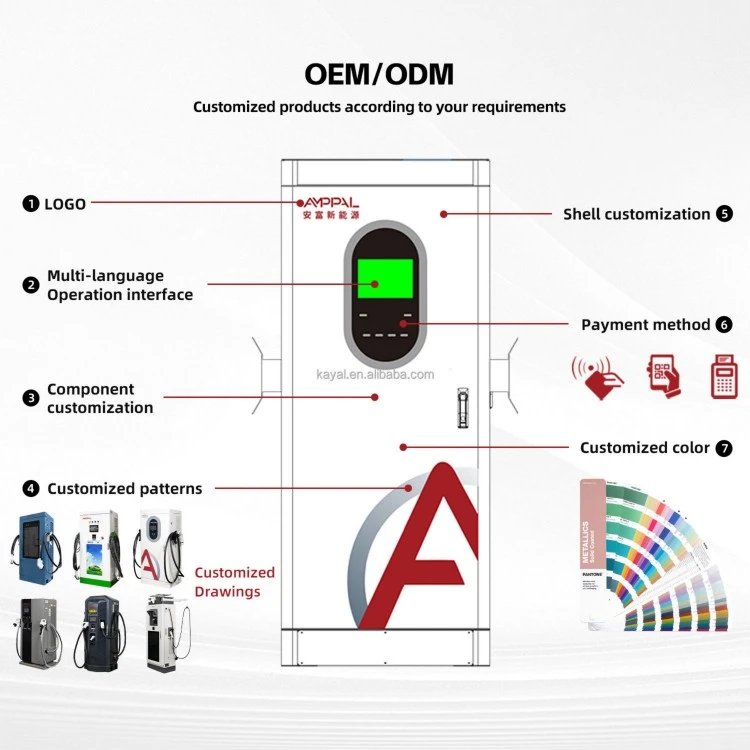

حسب ضرورت: لوگو، اسٹارٹ اپ اسکرین، اور کیبل برانڈنگ کو تبدیل کیا جا سکتا ہے۔ ہم نے 40+ ممالک بشمول UAE، سعودی عرب، قازقستان، جرمنی اور میکسیکو کو برآمدی پروگرام بھیجے ہیں۔

پیکنگ اور شپنگ: سائٹ پر کالم حاصل کرنا

ہر ٹاور جہاز تقریباً 350 x 220 x 1460 ملی میٹر کے ایک برآمدی کارٹن میں فوم کارنر بلاکس کے ساتھ مکمل طور پر جمع ہوتا ہے۔ مجموعی وزن تقریباً 45 کلوگرام ہے جس میں اینکر کٹ اور کیبل گلینڈز شامل ہیں۔

کارٹن فی pallet چار جاتے ہیں، کنارے محافظوں کے ساتھ سکڑ کر لپیٹے جاتے ہیں۔ ایک 40 فٹ کے کنٹینر میں تقریباً 60 ٹاورز پیلیٹائزڈ ہوتے ہیں، یا 80 منزلوں تک۔

معیاری اصطلاحات FOB ننگبو یا شنگھائی، یا EXW پلانٹ ہیں۔ ہر کھیپ میں کمرشل انوائس، پیکنگ لسٹ، بل آف لیڈنگ، سرٹیفکیٹ آف اوریجن، اور سی ای ڈیکلریشن آف کنفرمٹی شامل ہیں۔ روٹرڈیم یا جیبل علی کے لیے سمندری سامان عام طور پر 30-40 دن چلتا ہے۔

سپورٹ جو آپ کی انسٹالیشن ٹائم لائن کا احترام کرتی ہے۔

مینوفیکچرنگ کے نقائص پر 2 سالہ وارنٹی، کمیشننگ کے بجائے شپمنٹ سے گنتی، جو انسٹالرز ہمیں بتاتے ہیں کہ دعوے آسان ہوتے ہیں۔

تکنیکی ٹکٹوں پر 24 گھنٹے جواب، ویڈیو تشخیص کے ساتھ تاکہ آپ کے الیکٹریشن کو اسی دن ٹھیک کیا جا سکے۔

ہمارے مرکزی گودام سے DHL/FedEx کے اسپیئر پارٹس؛ تیزی سے حرکت کرنے والی اشیاء جیسے ٹچ اسکرینز اور کیبل گلینڈز 2 کام کے دنوں کے اندر چھوڑ دیتے ہیں۔

کاغذ کا پہلا RMA: تصاویر اور یونٹ سیریل بھیجیں، اور ہم آپ کو کچھ بھی واپس بھیجنے سے پہلے تبدیلی یا مرمت کے درمیان فیصلہ کرتے ہیں۔

ملٹی سائٹ رول آؤٹس کے لیے ہم آپ کے اسٹاک میں رکھے ہوئے 20 ٹاورز کے لیے ایک مینٹیننس کٹ تجویز کرتے ہیں، اس لیے فیلڈ سویپ کبھی بھی کسٹم کا انتظار نہ کریں۔

آن سائٹ ہینڈلنگ: غلط بمقابلہ دائیں

غلط: ٹاور کو چڑھانا تاکہ کیبل ٹریفک کے گلیارے کی طرف لوٹ جائے۔ دائیں: کالم کو سمت دیں تاکہ دونوں کیبلز ڈرائیونگ لین سے باہر نکل جائیں۔

غلط: چھوٹے سائز کے سرکٹ سے ٹاور کو کھانا کھلانا کیونکہ یہ صرف AC ہے۔ دائیں: دونوں بندوقوں کے لیے فیڈ کا ایک ساتھ سائز کریں۔ 6mm2 کنڈکٹرز کے ساتھ 32A تھری فیز بریکر ایک محفوظ نقطہ آغاز ہے، پھر مقامی کوڈ کے خلاف تصدیق کریں۔

غلط: ایتھرنیٹ کیبل کو اسی نالی میں چلانا جیسے پاور کیبل۔ دائیں: نیٹ ورک لنک کو مداخلت سے بچانے کے لیے علیحدہ ڈکٹیں، کم از کم 30 سینٹی میٹر کے فاصلے پر۔

غلط: ٹچ اسکرین کو اسٹیکرز یا اشارے سے ڈھانپنا۔ دائیں: ڈسپلے کے چہرے کو صاف رکھیں؛ 5 انچ اسکرین آپریٹر کا واحد مقامی انٹرفیس ہے۔

غلط: وارنٹی فرض کرنا توڑ پھوڑ کا احاطہ کرتا ہے۔ دائیں: فوری طور پر تصاویر اور سیریل نمبر کے ساتھ نقصان کی اطلاع دیں۔ 2 سالہ وارنٹی مینوفیکچرنگ کے نقائص کا احاطہ کرتی ہے، لہذا آپ جتنی تیزی سے اسے دستاویز کریں گے، ہم اتنی ہی تیزی سے عمل کریں گے۔

سائٹ مینیجر سیزن کے بعد کیا رپورٹ کرتے ہیں۔

دبئی میں ایک پارکنگ آپریٹر نے ان میں سے 12 ٹاورز کو کربسائیڈ قطار کے ساتھ چلایا جس پر میونسپلٹی نے معیاری پیڈسٹل کے لیے بہت تنگ حکمرانی کی تھی۔ آٹھ مہینوں کے 45°C گرمیوں کے بعد، ایک ٹچ اسکرین نے ایک ٹمٹماہٹ پیدا کی، جسے ہم نے وارنٹی کے تحت ایک ہفتے کے اندر بدل دیا۔ اس کا خلاصہ: کالم پتلا ہے، لیکن یہ نہیں جھکا، ڈوبا، یا زیادہ گرم نہیں ہوا۔

معمار کی جانب سے وسیع تر کابینہ کو مسترد کرنے کے بعد ایک جرمن ہوٹل گروپ نے ٹاور کو اپنی صحن کی پارکنگ کے لیے معیاری بنایا۔ ان کی ایک شکایت: 4G اینٹینا صحن کے اندر ایک ہی بار پر گرتا ہے، لہذا اب وہ وائی فائی/ایتھرنیٹ ورژن کا آرڈر دیتے ہیں اور اسے بلڈنگ سوئچ پر کیبل کرتے ہیں۔

ایک سعودی کنٹریکٹر نے مخلوط استعمال کی ترقی کے لیے 20 کا پہلا بیچ خریدا۔ اینکر انسٹال نے اپنے الیکٹریشنز کو پہلے دن دو گھنٹے فی ٹاور اور ڈرلنگ ٹیمپلیٹ دیکھنے کے بعد ایک گھنٹے سے کم وقت لگایا۔ اس کے بعد انہوں نے مزید تین بیچوں کا آرڈر دیا ہے۔

اکثر پوچھے گئے سوالات

سوال: کیا واقعی 14 کلو واٹ ٹاور پر ایک ہی وقت میں دو کاریں چارج ہو سکتی ہیں؟

A: ہاں، دونوں ساکٹ لائیو ہیں اور اسٹیشن ان کے درمیان 14kW کا بجٹ شیئر کرتا ہے۔ اکیلے ہونے پر ایک گاڑی کو پورا بجٹ ملتا ہے۔

س: ٹاور کو کرب یا دیوار سے کس کلیئرنس کی ضرورت ہے؟

A: ساکٹ کے سامنے تقریباً 600 ملی میٹر کام کرنے کی جگہ رکھیں۔ کیبل لوپ کے لیے تقریباً 200 ملی میٹر سائیڈ وے کافی ہے۔

س: کیا سلم ٹاور کو کنکریٹ فاؤنڈیشن کی ضرورت ہے؟

A: 300 x 300 ملی میٹر کنکریٹ پیڈ پر M12 اینکر بیس معیاری ہے۔ اسفالٹ پر ہم سطحی ماؤنٹ بریکٹ فراہم کرتے ہیں۔

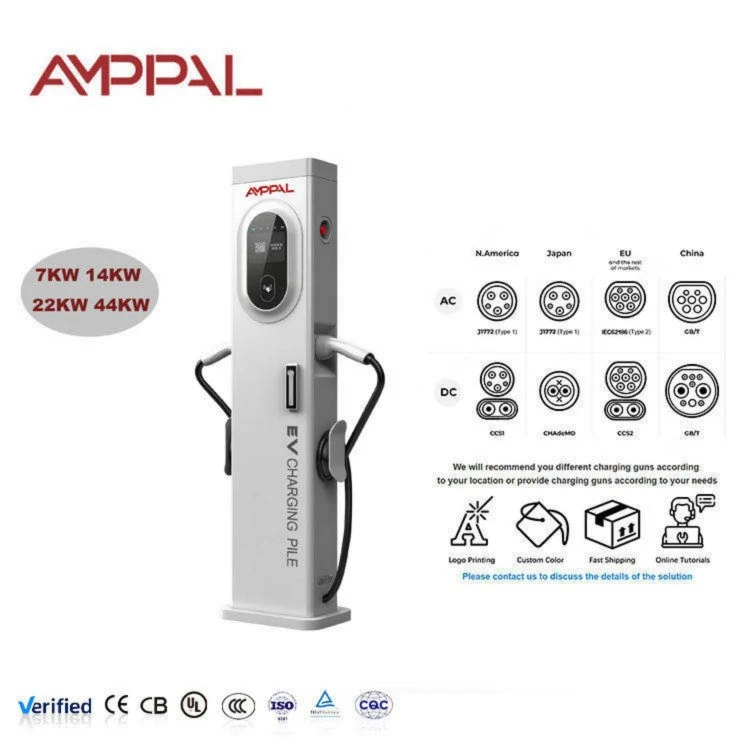

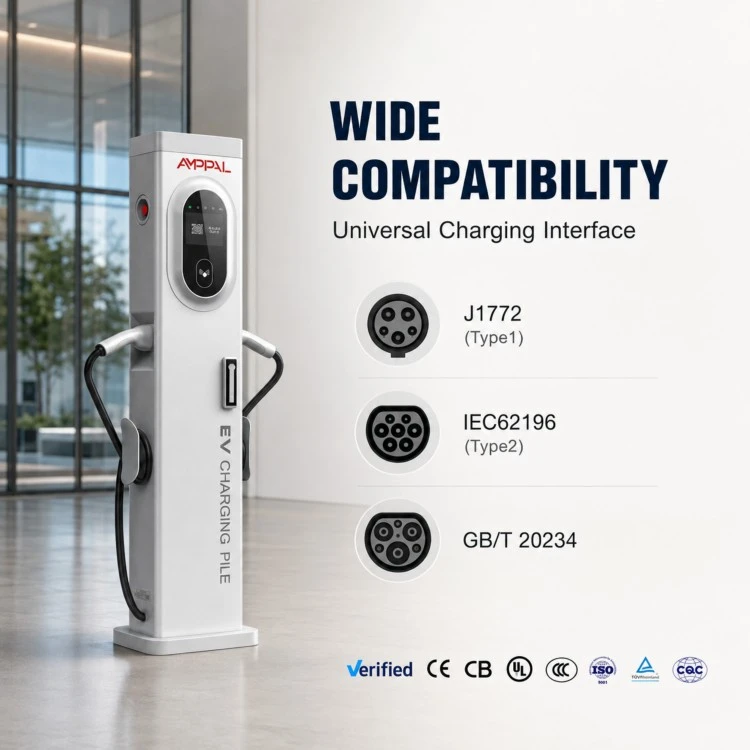

س: اسٹیشن کس کنیکٹر کے ساتھ جہاز بھیجتا ہے؟

A: معیاری کے طور پر 4.5m کیبلز کے ساتھ دو قسم کے 2 ساکٹ؛ یہ AC ماڈل CCS پیش نہیں کرتا ہے۔

سوال: کیا ٹاور سنگل فیز پاور پر چل سکتا ہے؟

A: نہیں، اس کے لیے 380VAC تھری فیز کی ضرورت ہے۔ سنگل فیز سائٹس کے لیے ہمارے 3.5-7kW وال ماونٹڈ AC اسٹیشن دیکھیں۔

سوال: ادائیگی کے ٹرمینل کے بغیر بلنگ کیسے کام کرتی ہے؟

A: OCPP 1.6J ہینڈ ٹیرف اور آپ کے بیک آفس یا رومنگ پلیٹ فارم پر ریموٹ اسٹارٹ/اسٹاپ، جبکہ اسکرین مقامی طور پر سیشن ڈیٹا دکھاتی ہے۔

سوال: کنٹینر آرڈر کے لیے لیڈ ٹائم کیا ہے؟

A: آرڈر کی تصدیق اور ڈپازٹ کے بعد معیاری ماڈلز کے لیے 15-20 کام کے دن۔

سوال: کیا اسکرین براہ راست سورج کی روشنی میں پڑھنے کے قابل ہے؟

A: یہ بیرونی چمک کی ترتیب کے ساتھ 5 انچ کا رنگین LCD ہے۔ سخت دوپہر کی دھوپ میں سایہ دار ہڈ جو ہم آپشن کے طور پر پیش کرتے ہیں مدد کرتا ہے۔
