رہائشی کمیونٹیز کے لیے 7kW پیڈسٹل AC EV چارجنگ اسٹیشن ٹاور

جب دیوار ایک آپشن نہیں ہے۔

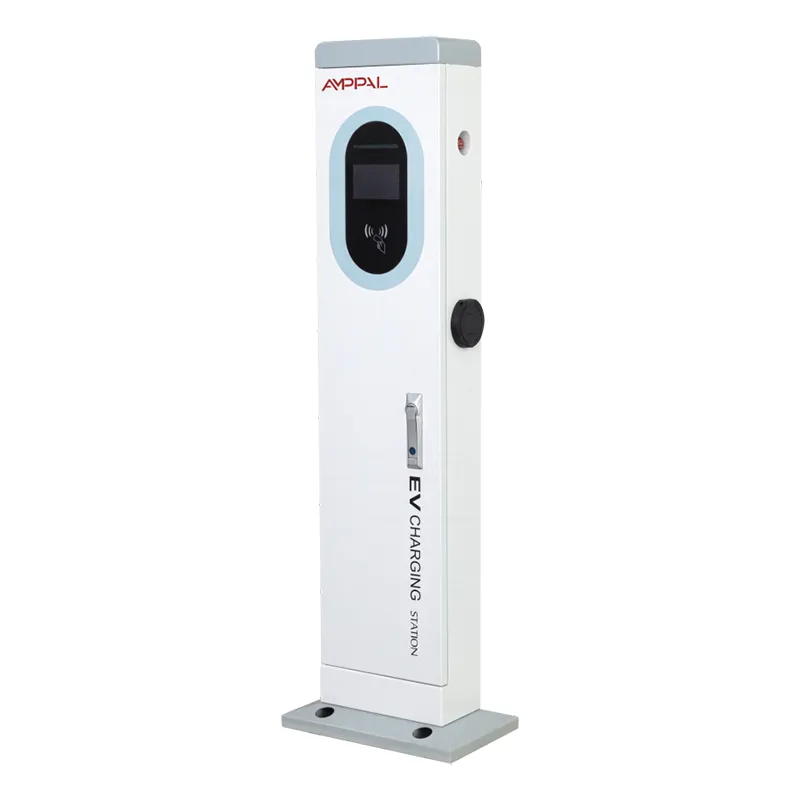

کھلی پارکنگ میں شاذ و نادر ہی ایسی دیوار ہوتی ہے جہاں آپ کو ضرورت ہو۔ یہ فرق بالکل وہی ہے جس کے لیے یہ پروڈکٹ بنایا گیا تھا۔ AF-AC-7kW ایک خود کھڑا چارجنگ ٹاور ہے: ایک 410 x 240 x 1400 mm کا اسٹیل کالم جس میں ایک 7kW AC چارجنگ پوائنٹ، 5 انچ کی رنگین ٹچ اسکرین، اور ادائیگی اور نیٹ ورکنگ ہارڈویئر ایک ہی مہر بند باڈی میں ہے۔

تنصیب ایک بنیاد ڈالنا ہے، تعمیراتی منصوبہ نہیں۔ بیس پلیٹ کو اینکر کٹ اور ڈرلنگ ٹیمپلیٹ کے ساتھ کنکریٹ کے پیڈ پر لگائیں، ٹاور 220VAC +/-20% فیڈ کریں، ایتھرنیٹ سے جڑیں یا 4G سم فٹ کریں۔ ڈرل کرنے کے لیے کوئی اگواڑا نہیں، کوئی زمیندار کی دیوار نہیں جس کے بارے میں بحث کی جائے - صرف اس زمین پر جس میں آپ کو کنکریٹ ڈالنے کی اجازت ہے۔

ان ہوٹلوں کے لیے جو اپنی پارکنگ کے مالک ہیں، سرفیس لاٹ والے مالز، یا گلیوں کے کنارے جوڑنے والی میونسپلٹیز، یہ آزادی اکثر فیصلہ کرتی ہے کہ چارجنگ اس سہ ماہی میں ظاہر ہوگی یا اگلے سال۔ وال بکس چارجنگ کا مسئلہ حل کرتے ہیں۔ ٹاورز پہلے سائٹ کا مسئلہ حل کرتے ہیں۔

خریدار دیوار کے خانے کے اوپر کھمبے کو کیوں چنتے ہیں۔

سائٹ کی آزادی - ٹاور کو درمیانی قطار میں، ایک اختتامی خلیج پر، یا درختوں کے درمیان، جہاں کہیں بھی کاریں کھڑی ہوں، بجائے اس کے کہ جہاں دیوار ہو۔

اسٹینڈنگ ہائٹ ایرگونومکس - 1400 ملی میٹر پر اسکرین قدرتی آنکھوں کی سطح پر بیٹھتی ہے، لہذا ڈرائیور ٹیپ کرتے ہیں، ادائیگی کرتے ہیں اور بغیر موڑنے یا بیٹھنے کے ان پلگ کرتے ہیں۔

آسان کیبل ہینڈلنگ - بندوق کمر کی اونچائی پر ہولسٹر پر لٹکی ہوئی ہے، جو پرانے ڈرائیوروں اور ڈلیوری کوریئرز کے لیے نچلی دیوار کے ساکٹ سے زیادہ آرام دہ ہے۔

ایک مہر بند انکلوژر - تمام الیکٹرانکس IP54 ٹاور باڈی کے اندر رہتے ہیں، لہذا عام سائٹس پر علیحدہ ڈسٹری بیوشن باکس کی ضرورت نہیں ہے۔

پورے لاٹ سے نظر آتا ہے - یہاں 50 میٹر سے ایک ٹاور چارج ہو رہا ہے۔ ایک دیوار کا باکس پارک کی گئی وین کے پیچھے غائب ہو جاتا ہے اور آپ کو آنے والے صارفین کے لیے لاگت آتی ہے۔

ایک قدم کا نشان جو آپ کے ساتھ بڑھتا ہے - اس سیریز کا ہر ٹاور ایک ہی 410 x 240 بیس کا اشتراک کرتا ہے، لہذا بعد میں ڈوئل گن ماڈل میں منتقل ہونے سے اسی پیڈ کو دوبارہ استعمال کیا جا سکتا ہے۔

تکنیکی وضاحتیں

جہاں ایک فری اسٹینڈنگ پول اپنا رکھ کماتا ہے۔

کھلی سطح کے ہوٹل اور ریزورٹ کار پارکس جن میں خلیج کے قریب عمارت کا اگواڑا نہیں ہے۔

میونسپل آن اسٹریٹ اور پبلک لاٹ بیز جہاں قریبی عمارتوں میں ڈرلنگ کی اجازت نہیں ہے۔

لیز پر دی گئی زمین پر کام کی جگہ کار پارکس - کرایہ دار دیواروں کو نہیں چھو سکتا، لیکن وہ پیڈ ڈال سکتا ہے۔

عمارت سے دور بکھرے ہوئے خلیجوں کے ساتھ ریستوراں اور خوردہ سطح کے لاٹ۔

نئی تعمیر شدہ سائٹس جہاں عمارت مکمل ہونے سے پہلے چارجنگ لائیو ہونی چاہیے۔

سائٹ پر ٹاور کیسے کام کرتا ہے۔

پاور آپ کے 220VAC +/-20% سپلائی سے ٹاور میں، کنٹرول یونٹ کے ذریعے، بندوق سے ایک گاڑی کو 7kW تک پہنچتی ہے - ایک درمیانے سائز کی EV کے لیے تقریباً 45 کلومیٹر فی گھنٹہ رینج، اور تقریباً کسی بھی یورپی مسافر کار کے لیے رات بھر مکمل چارج۔

ٹاور او سی پی پی 1.6 یا 2.0 کا استعمال کرتے ہوئے ایتھرنیٹ، 4G یا وائی فائی پر آپریٹر کے بیک اینڈ کو رپورٹ کرتا ہے۔ 5 انچ اسکرین ڈرائیور کو پلگ ان، تصدیق، چارج اور رسید کے ذریعے لے جاتی ہے۔ سیشن ڈیٹا ریئل ٹائم میں کلاؤڈ تک پہنچ جاتا ہے۔

سروس زیادہ تر ریموٹ ہے۔ جب کوئی سیشن ناکام ہو جاتا ہے تو بیک اینڈ اسے لاگ کرتا ہے اور ہم یہ فیصلہ کرنے سے پہلے کہ سائٹ کے دورے کی ضرورت ہے نیٹ ورک پر ٹاور کی تشخیص کو پڑھتے ہیں۔

سی ای مارک نے اصل میں کیا لیا۔

EU کم وولٹیج اور EMC ہدایات کے تحت CE مارکنگ، درآمد کنندگان اور کسٹم کلیئرنس کے لیے فائل میں ٹیسٹ دستاویزات کے ساتھ۔

IP54 ہماری لیب میں اور تیسرے فریق کے ٹیسٹ ہاؤس سے تصدیق شدہ - ہر زاویے سے دھول سے محفوظ اور سپلیش پروف۔

پاؤڈر لیپت دیوار پر 96 گھنٹے نمک کے اسپرے ٹیسٹنگ، جس کا سائز ساحلی کار پارکس کے لیے ہے۔

ڈیزائن کے منجمد ہونے سے پہلے -20C سے +50C کی درجہ بندی کی حد میں مکمل فنکشنل ٹیسٹنگ۔

ہر پروڈکشن یونٹ پیکنگ سے پہلے لوڈ ٹیسٹ کے علاوہ پیمنٹ ٹرمینل اور نیٹ ورک ہینڈ شیک ٹیسٹ چلاتا ہے - بے ترتیب نمونہ نہیں۔

CE بنیادی لائن ہے؛ فیکٹری کے پاس دیگر برآمدی پروگراموں کے لیے CCC، TUV، UL اور CB مارکس بھی ہیں۔

کوائل سے ٹاور تک: ہماری فیکٹری میں آٹھ قدم

اسٹیل شیٹ کو ہماری اپنی شیٹ میٹل شاپ میں 410 x 240 پروفائل پر لیزر کٹ اور CNC سے پنچ کیا جاتا ہے۔

TRUMPF پریس بریک کالم کو فولڈ کرتے ہیں اور FANUC روبوٹ سیون کو ویلڈ کرتے ہیں۔

جسم پاؤڈر لیپت ہے؛ ہر بیچ کے نمونے نمک کے سپرے کی جانچ میں جاتے ہیں۔

AC اسمبلی لائن کنٹرول ماڈیول، کونٹیکٹر، 5 انچ اسکرین اور چارجنگ گن پر فٹ بیٹھتی ہے۔

کیبل اندراجات اور اسکرین بیزل سمیت IP54 کی ضرورت کے خلاف سیلنگ کی جانچ پڑتال کی جاتی ہے۔

ہر ٹاور مزاحمتی بوجھ کے ساتھ ایک فنکشنل ٹیسٹ چلاتا ہے، پھر ادائیگی اور نیٹ ورک ٹیسٹ۔

QC سیریل نمبر، ٹیسٹ رپورٹ اور CE دستاویزات پر دستخط کرتا ہے، اور یونٹ کو ڈسپیچ کے لیے بک کیا جاتا ہے۔

آرڈر کی تصدیق سے معیاری لیڈ ٹائم 15-20 کام کے دن ہے؛ فوری احکامات معاہدے کے ذریعے فاسٹ لین پر جاتے ہیں۔

قطب یا دیوار خانہ؟ دیانت دار موازنہ

اگر ایک مضبوط دیوار پہلے سے ہی بالکل اسی جگہ کھڑی ہے جہاں کاریں کھڑی ہوتی ہیں تو دیوار کا باکس خریدیں۔ اس کی قیمت کم ہے - کوئی فاؤنڈیشن نہیں، کم اسٹیل، تیز انسٹال - اور ہم اسے بھی بیچتے ہیں۔ حقائق پر انتخاب کریں، عادت نہیں۔

ٹاور کی اضافی قیمت تین چیزیں خریدتی ہے: وراثت میں ملنے کے بجائے جگہ کا انتخاب کرنے کا حق، کھڑے ہونے کی اونچائی والی دیوار کا ساکٹ جو گھٹنے کی اونچائی سے مماثل نہیں ہو سکتا، اور ایک مہر بند باڈی جو کہ بہت زیادہ ٹریفک سے بچ جاتی ہے اس باکس سے بہتر ہے جو لوڈنگ بے دیوار پر لگے ہوئے ہیں۔

اسے کسے نہیں خریدنا چاہیے: وہ کرایہ دار جو کنکریٹ نہیں ڈال سکتے، ایسی سائٹیں جنہیں صرف چند ہفتوں کے لیے چارج کرنے کی ضرورت ہے، یا وہ خریدار جن کی ایک کار ایک عام ساکٹ سے راتوں رات جرمانہ وصول کرتی ہے۔ ان کے لیے ٹاور اسٹیل کا ہے جس کی انہیں ضرورت نہیں ہے۔

AMPPAL وہ چیز لاتا ہے جو ایک ری سیلر نہیں کر سکتا

2014 میں قائم چین کا برقی دارالحکومت - Yueqing میں Zhejiang Anfu New Energy Technology Co., Ltd. سے براہ راست فیکٹری۔

260+ ملازمین اور الگ الگ AC اور DC اسمبلی لائنوں کے ساتھ ایک قومی چھوٹا بڑا ادارہ۔

2024 تک 1,000,000 سے زیادہ یونٹس کی ترسیل، متحدہ عرب امارات اور جرمنی سے ملائیشیا اور میکسیکو کو 40+ ممالک کو برآمد کی گئی۔

FANUC اور TRUMPF سے خودکار لائنیں، نیز اندرون خانہ CNC پنچنگ، موڑنے اور لیزر کٹنگ۔

OEM اور ODM خوش آمدید - اپنی مرضی کے رنگ، لوگو، ادائیگی کی برانڈنگ اور پیکیجنگ، MOQ کے ساتھ فی پروجیکٹ پر تبادلہ خیال کیا گیا ہے۔

پیکنگ، کنٹینر اور تجارتی شرائط

ہر ٹاور بحری جہاز عمودی لکڑی کے کریٹ میں 1400 ملی میٹر اونچائی کے لیے، اسکرین اور بیزل کے گرد اندرونی بریکنگ کے ساتھ۔ اینکر بولٹ، ڈرلنگ ٹیمپلیٹ اور بڑھتے ہوئے ہارڈویئر ایک ہی کریٹ کے اندر سفر کرتے ہیں، لہذا سائٹ پر دوسری کھیپ کا انتظار نہیں ہوتا ہے۔

1400 ملی میٹر کی لمبائی دیوار کے خانوں کے مقابلے میں کنٹینر کی منصوبہ بندی کو تبدیل کرتی ہے: کریٹس فلیٹ اور اسٹیک ہوتے ہیں، اور 20 فٹ کا کنٹینر عام طور پر کریٹ کے طول و عرض کے لحاظ سے 60-80 ٹاورز لیتا ہے۔ ہم فی کریٹ فریٹ کا حوالہ دیتے ہیں۔

ہم FOB ننگبو یا شنگھائی کو معیاری کے طور پر حوالہ دیتے ہیں، درخواست پر EXW اور CIF دستیاب ہیں۔ دستاویزات میں کمرشل انوائس، پیکنگ لسٹ، لڈنگ کا بل اور سی ای سرٹیفکیٹ کی ایک کاپی شامل ہے۔

ڈلیوری کے بعد وارنٹی اور سپورٹ

ٹاور، اسکرین اور ادائیگی کے ماڈیول پر 2 سال کی وارنٹی، مواد اور کاریگری میں نقائص کا احاطہ کرتا ہے۔

اسپیئر پارٹس - اسکرینز، بندوقیں، کنٹرول بورڈز - اسٹاک میں رکھے گئے اور درخواست پر بھیجے گئے۔

4G یا ایتھرنیٹ پر ریموٹ تشخیص؛ زیادہ تر سافٹ وئیر اور کنفیگریشن کی خرابیاں سائٹ کے وزٹ کے بغیر ٹھیک ہو جاتی ہیں۔

دیکھ بھال کا مشورہ: گن اور ہولسٹر کا سہ ماہی معائنہ کریں، اور سال میں ایک بار اینکر بولٹ کو دوبارہ ٹارک کریں۔

مکمل دستاویزات - یوزر مینوئل، انسٹالیشن ڈرائنگ اور او سی پی پی سیٹ اپ گائیڈ - ہر یونٹ کے ساتھ جہاز۔

انسٹالیشن کی پانچ غلطیاں جو ہم بار بار دیکھتے ہیں۔

غلط: بیس کو سیدھے اسفالٹ پر لگائیں۔ دائیں: فراہم کردہ ٹیمپلیٹ کا استعمال کرتے ہوئے ایک کنکریٹ پیڈ ڈالیں اور ٹاور کو لوڈ کرنے سے پہلے اسے مکمل طور پر ٹھیک ہونے دیں۔

غلط: سیشن کے درمیان بندوق کو زمین پر پڑا رہنے دیں۔ دائیں: اسے ہر بار ہولسٹر پر واپس کریں - کنیکٹر وہ حصہ ہے جو پہلے پہنتا ہے۔

غلط: ریموٹ لاٹ میں اکیلے وائی فائی پر انحصار کریں۔ دائیں: 4G سم فٹ کریں تاکہ آفس راؤٹر گرنے پر ادائیگیاں کام کرتی رہیں۔

غلط: ٹاور کو اس جگہ پر رکھیں جہاں الٹنے والا ٹرک اس تک پہنچ سکتا ہے۔ دائیں: اسے خلیج کے انتہائی سرے پر رکھیں یا بولارڈ شامل کریں۔

غلط: سالانہ ٹارک چیک بھول جائیں۔ دائیں: ہر 12 ماہ بعد اینکر بولٹ کو دوبارہ سخت کریں اور اگر آپ کو پانی کے نشانات نظر آئیں تو بیس پلیٹ کو دوبارہ سیل کریں۔

ایک سال کے بعد سائٹ آپریٹرز کیا کہتے ہیں۔

کروشیا کے اسپلٹ میں ایک ہوٹل کے مالک نے 2024 کے موسم بہار میں اپنے کھلے صحن والے حصے میں تین ٹاور لگائے۔ اس نے ان کا انتخاب اس لیے کیا کیونکہ عمارت میں خلیج کے قریب کوئی قابل استعمال اگواڑا نہیں ہے۔ اس کی شکایت دوپہر کے وقت اسکرین کی چکاچوند ہے - ایک اینٹی چکاچوند فلم نے اسے حل کیا - لیکن وہ دو گرمیوں میں مہمانوں کے بھاری استعمال کے دوران ہارڈ ویئر کی صفر کی خرابیوں کی اطلاع دیتا ہے۔

کوالالمپور میں ایک ڈسٹری بیوٹر نے ایک ریٹیل گروپ کے سرفیس لاٹ کو دس یونٹ بیچے۔ انسٹالر نے ڈرلنگ ٹیمپلیٹ کی تعریف کی - اس کے عملے نے ہر فاؤنڈیشن کو صبح میں ختم کیا۔ چھوٹی گرفت: گن کیبل ایک لمبی خلیج کے آخر میں کچھ SUVs کے لئے مختصر چلتی ہے۔

متحدہ عرب امارات میں ایک میونسپلٹی سڑک کے کنارے پیڈ پر بارہ ٹاور چلاتی ہے۔ 14 مہینوں کے بعد دیکھ بھال کا لاگ ایک ٹچ اسکرین کو تبدیل کرتا ہے اور کچھ نہیں۔ وہ اب بھی ہر برسات کے موسم میں بیس پلیٹ کو دوبارہ سیل کرتے ہیں، ایک رسمی عمل جو وہ بہرحال پیروی کرتے ہیں۔

سوالات جو پہلی بار ٹاور خریدار پوچھتے ہیں۔

سوال: کیا یہ ٹاور ہر ای وی کو چارج کرے گا؟

A: یورپ میں ٹائپ 2 ساکٹ کے ساتھ فروخت ہونے والی ہر ای وی اس سے چارج کرے گی۔ کار کا آن بورڈ چارجر ٹاور کی 7 کلو واٹ چھت تک درست رفتار کا فیصلہ کرتا ہے۔

س: اس کو کس بنیاد کی ضرورت ہے؟

A: ڈرلنگ ٹیمپلیٹ پر کنکریٹ کا پیڈ ڈالا جاتا ہے جسے ہم یونٹ کے ساتھ بھیجتے ہیں۔ عام پیڈ تقریباً 500 x 500 ملی میٹر کے ہوتے ہیں، اور اینکر بولٹ کریٹ میں آتے ہیں۔

سوال: کیا دیوار کا باکس سستا ہے؟

A: ہاں، جہاں اچھی دیوار موجود ہو وہاں خریدنا اور انسٹال کرنا تقریباً 20-30% سستا ہے - ٹاور کی قیمت کالم، فاؤنڈیشن کٹ اور جگہ کے انتخاب کی آزادی کے لیے ادا کرتی ہے۔

سوال: کیا سکرین براہ راست سورج کی روشنی سے بچ سکتی ہے؟

ج: یہ دن کی روشنی میں پڑھنے کے قابل ہے، حالانکہ دوپہر کی سخت چمک وہ شکایت ہے جو ہم سنتے ہیں۔ ایک اینٹی چکاچوند فلم ایک سستی فکس ہے۔

سوال: کیا IP54 بیرونی استعمال کے لیے کافی ہے؟

A: ہاں بارش اور چھڑکاؤ کے لیے - IP54 دھول اور پانی کے اسپرے کو روکتا ہے۔ مکمل طور پر ڈوبی ہوئی سائٹس کو اعلی درجہ بندی کی ضرورت ہوگی، جس کی تقریباً کسی کار پارک کی ضرورت نہیں ہے۔

سوال: کون سے ممالک عیسوی نشان کو قبول کرتے ہیں؟

A: تمام EU اور EEA ممالک کے علاوہ بہت سے دوسرے ممالک جو CE کو داخلہ سرٹیفکیٹ کے طور پر قبول کرتے ہیں۔ فیکٹری دیگر مارکیٹوں کے لیے CCC، TUV، UL اور CB بھی رکھتی ہے۔

سوال: کیا میں اس 7kW ٹاور کو بعد میں اپ گریڈ کر سکتا ہوں؟

A: 410 x 240 کی بنیاد پوری سیریز میں مشترک ہے، لہذا ایک سائٹ ایک ہی پیڈ پر ڈوئل گن ٹاور میں جا سکتی ہے - 7kW یونٹ خود فیلڈ اپ گریڈ کے قابل نہیں ہے۔

سوال: آرڈر سے لے کر ترسیل تک کتنی دیر ہے؟

A: معیاری کے طور پر 15-20 کام کے دن، ننگبو یا شنگھائی سے شپنگ، سی ای سرٹیفکیٹ سمیت مکمل دستاویز کے پیک کے ساتھ۔
