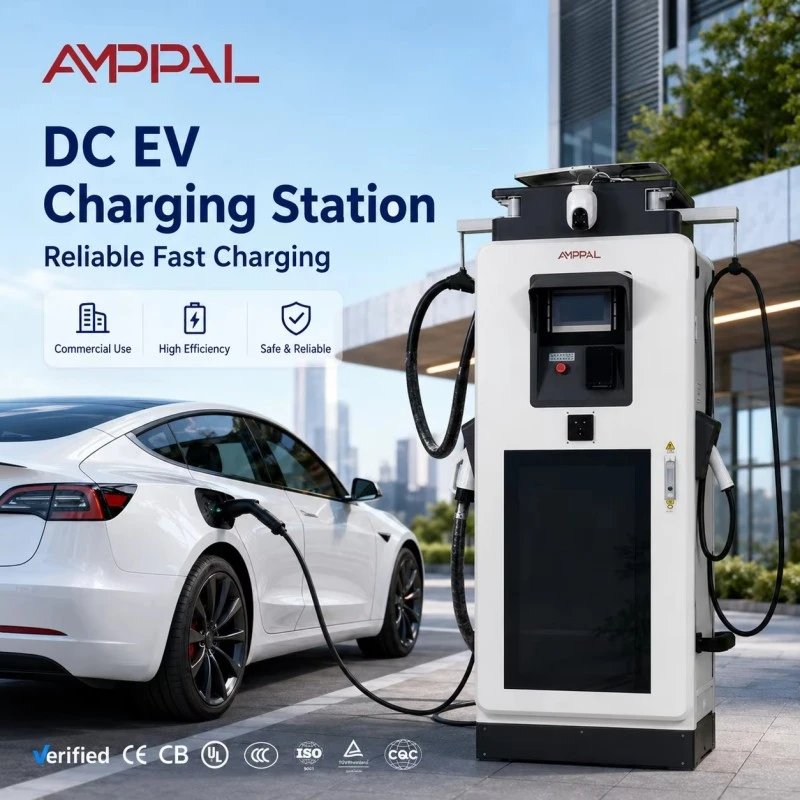

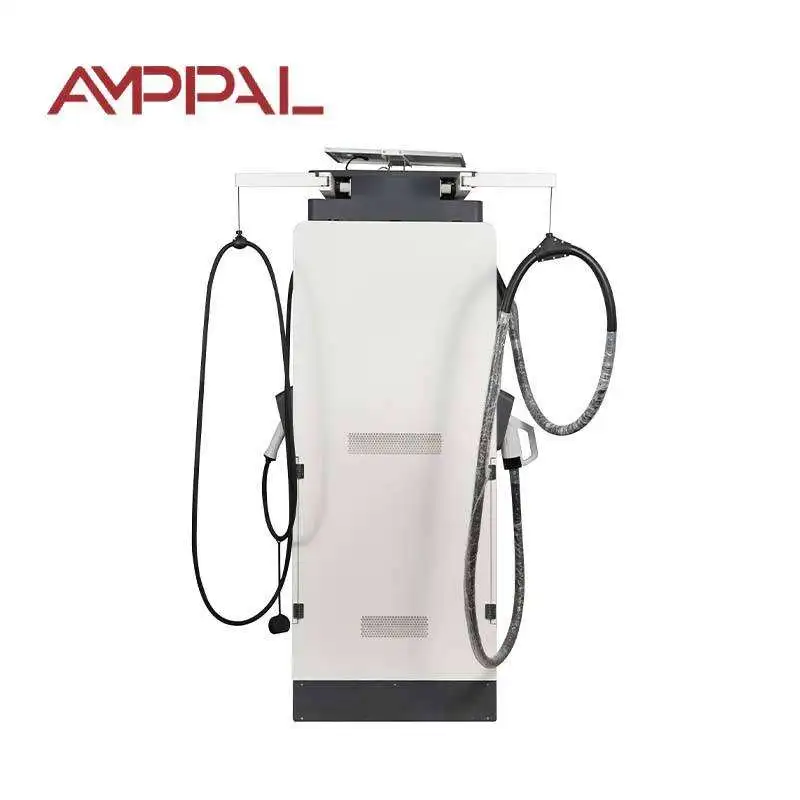

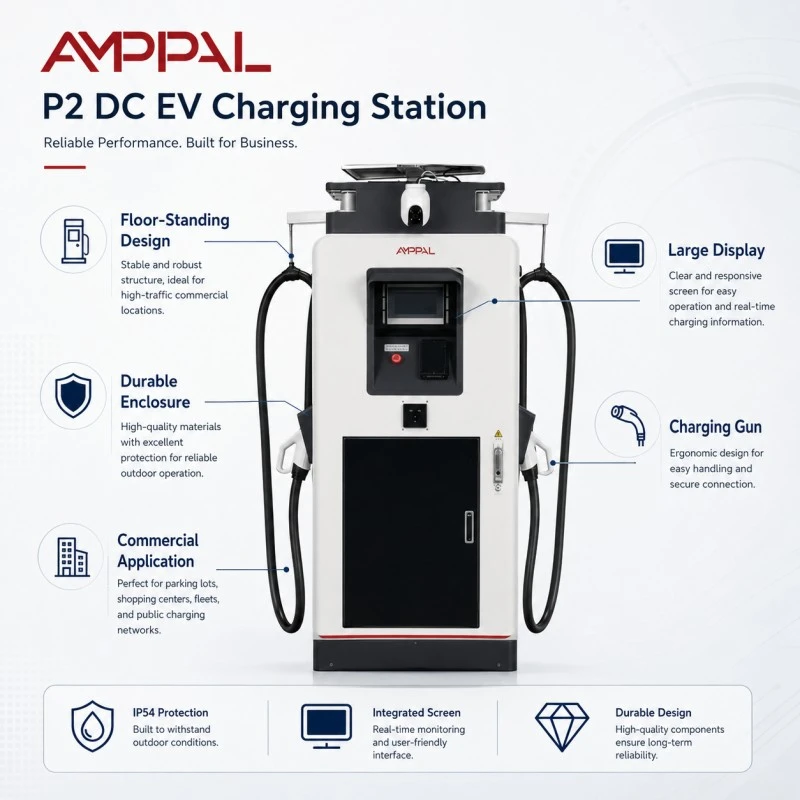

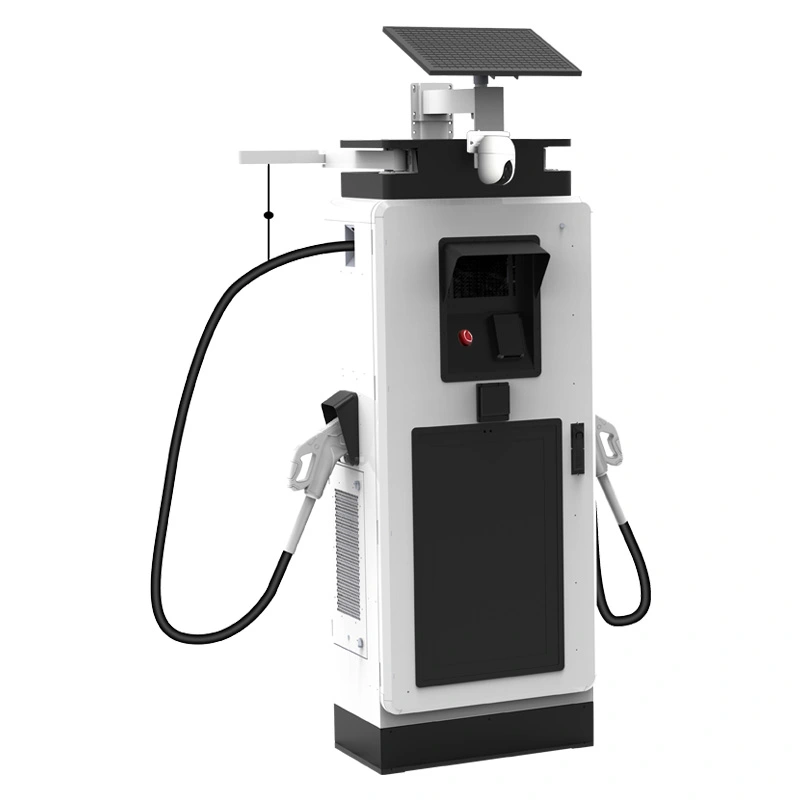

ہائی وے سروسز کے لیے ڈیجیٹل ڈسپلے کے ساتھ 160kW کمرشل ڈی سی فاسٹ چارجر

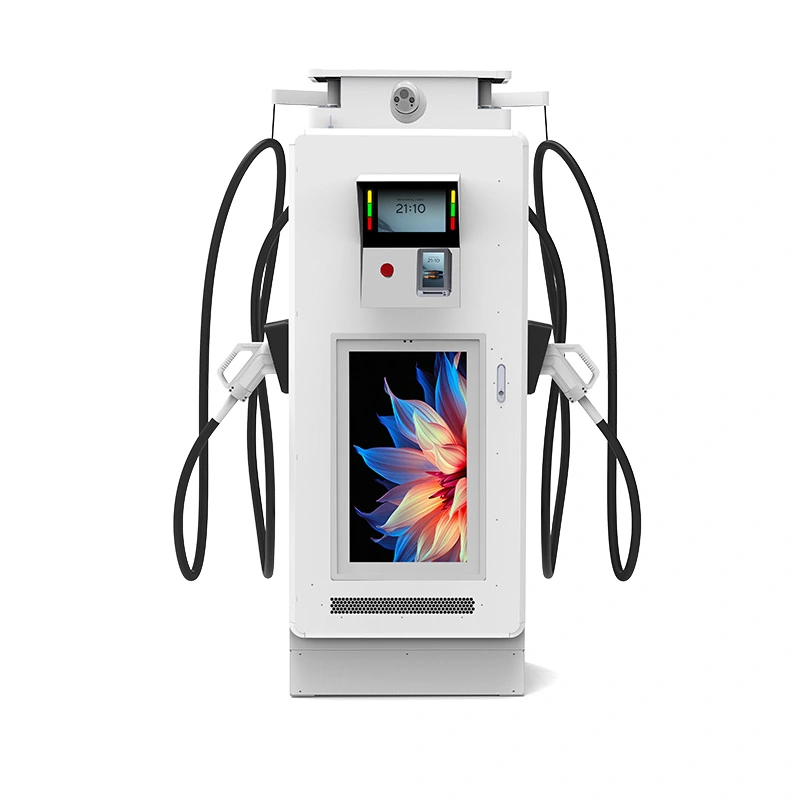

آپ کے اسٹیشن کی رات کے وقت کی شناخت 32 انچ کے پینل سے شروع ہوتی ہے۔

رات 9 بجے چارجنگ ہب سے گزریں۔ اور جو اسٹیشن آپ کی توجہ حاصل کرتا ہے وہ ایک روشن اسکرین والا ہے، نہ کہ تاریک کیبنٹ والا۔ AF-DC-160-Y-B-M-4-H کے پیچھے یہی منطق ہے، ایک 160kW کمرشل ڈی سی چارجر جس میں 32 انچ کا 1920×1080 ڈسپلے ہے جو پراورنی میں بنایا گیا ہے۔ پینل سب سے پہلے ایک برانڈ اثاثہ کے طور پر کام کرتا ہے — آپ کے رنگ، آپ کا لوگو، آپ کے سروس کے پیغامات گلی سے نظر آتے ہیں — اور یہ نیچے ایک سنگین تیز چارجر بھی ہے: 160kW آؤٹ پٹ، CCS1، IP54، اور 95% اعلی کارکردگی۔

ایک چین آپریٹر کے لیے اسکرین ہر چارجر کو ایک بل بورڈ میں بدل دیتی ہے جو توانائی کی فروخت کے لیے بھی ہوتا ہے۔ ایک سائٹ کے مالک کے لیے یہ رات کے وقت اسٹیشن کو تلاش کرنے کے قابل بناتا ہے، جب زیادہ تر حریف اندھیرے میں غائب ہو جاتے ہیں۔

کسی بھی طرح سے، ڈسپلے مشین کے چارج ہونے کے طریقے کو تبدیل نہیں کرتا: وہی 160kW DC آؤٹ پٹ، وہی کنیکٹر کا رویہ، اور وہی OCPP رپورٹنگ جو ہمارے سادہ کیبنٹ ماڈل کی طرح ہے۔

چارج کرنے والے برانڈ کے لیے ایک روشن، منظم ڈسپلے کیا کرتا ہے۔

رات کی نمائش: ایک روشن 32 انچ پینل تاریک فورکورٹ پر 50 میٹر دور سے پڑھنے کے قابل ہے، جو ڈرائیور کے اندر جانے کے فیصلے کو مختصر کر دیتا ہے۔

تمام سائٹس پر ایک بصری شناخت: ایک ہی ٹیمپلیٹ، ایک جیسے رنگ، آپ کے نیٹ ورک میں ہر یونٹ پر ایک ہی لوگو کی پوزیشن۔

وے فائنڈنگ کے طور پر اسکرین: جامد نشان پر بولٹنگ کے بجائے لائیو اسٹال کی حیثیت، کنیکٹر کی قسم، اور قطار کے اشارے دکھائیں۔

غلطی مواصلات: جب بندوق سروس سے باہر ہوتی ہے، پینل گاڑی سے باہر نکلنے سے پہلے ڈرائیور کو بتاتا ہے۔

اینٹی چکاچوند اور آٹو برائٹنس: ڈسپلے دوپہر کی دھوپ میں واضح رہتا ہے اور رات کو مدھم ہوجاتا ہے لہذا یہ کبھی بھی قریب آنے والی ٹریفک کو اندھا نہیں کرتا ہے۔

کولڈ ریٹیڈ پینل: اسکرین -25°C پر چلتی رہتی ہے، جہاں صارف کے درجے کے مانیٹر ٹھنڈے پڑتے ہیں اور اندھیرے میں پڑ جاتے ہیں۔

تکنیکی وضاحتیں

AF-DC-160-Y-B-M-4-H کی فیکٹری کی تفصیلات بالکل اسی طرح بھیجی گئی ہیں۔

وہ مقامات جہاں 160kW اور ایک بڑی اسکرین ایک دوسرے کو تقویت دیتی ہے۔

ہائی وے کوریڈور اسٹیشنز: روشنی کا پینل ایک بیکن کے طور پر دگنا ہو جاتا ہے جو اندھیرے کے بعد موٹر وے سے ٹریفک کو ہٹاتا ہے۔

گیس اسٹیشن کی تبدیلی: ایک ایندھن کا برانڈ فورکورٹ میں تیز چارجنگ شامل کرتے ہوئے اپنی بصری شناخت کو برقرار رکھتا ہے۔

شاپنگ مالز اور شہری مرکز: اسکرین 20-30 منٹ کے لیے کھڑے ڈرائیوروں کو مال کے اپنے ایونٹس کی تشہیر کرتی ہے۔

ہوٹل اور ہوائی اڈے کی پارکنگ: مہمانوں کو پراپرٹی کے برانڈ، چیک ان ہدایات اور نرخوں کے ساتھ خوش آمدید کہیں۔

ڈیلر نیٹ ورکس: ایک ڈسپلے ٹیمپلیٹ ہر اس شہر میں برانڈ مہم کو لے جاتا ہے جس میں گروپ کام کرتا ہے۔

آٹو برائٹنس سے لے کر فالٹ بینرز تک: ڈسپلے کیسے برتاؤ کرتا ہے۔

پراورنی پر روشنی کا سینسر محیطی چمک کو پڑھتا ہے اور بیک لائٹ کو مسلسل اوپر یا نیچے چلاتا ہے۔ براہ راست سورج میں پینل مکمل آؤٹ پٹ پر اٹھتا ہے۔ شام ڈھلنے کے بعد یہ مرحلہ وار نیچے آتا ہے، اس لیے یہ لائٹ ہاؤس کی طرح چمکے بغیر پڑھا جا سکتا ہے۔

سکرین کنٹرولر چارجر کنٹرولر سے ایک آزاد نظام چلاتا ہے۔ یہ کلاؤڈ سے مواد کھینچتا ہے — امیجز، کلپس، یا ٹیمپلیٹ فیڈز — جب کہ چارجر اس کے لیے اسٹیٹس ایونٹس کو اندرونی بس پر شائع کرتا ہے۔ اگر پینل دوبارہ شروع ہوتا ہے، چارجنگ اچھوت جاری رہتی ہے۔

برانڈ ٹیمپلیٹس کو مرکزی طور پر منظم کیا جاتا ہے: ایک بار مہم کو تبدیل کریں، اور بیڑے میں ہر یونٹ نئے ورژن کو اپنی اگلی مطابقت پذیری ونڈو پر کھینچتا ہے۔ 40-یونٹ نیٹ ورک کو رول آؤٹ کرنے میں ایک دن لگتا ہے، ایک مہینہ نہیں۔ آف لائن یونٹس صرف آخری اچھی ٹیمپلیٹ کو اس وقت تک رکھتے ہیں جب تک کہ کنکشن واپس نہ آجائے۔

24/7 چلنے والے ڈسپلے کے لیے سرٹیفیکیشن اور وشوسنییتا کی جانچ

CE اور TUV قسم کی منظوری میں ڈسپلے سب سسٹم شامل ہے، نہ صرف پاور الیکٹرانکس۔

UL اور CB الیکٹریکل ٹیسٹ رپورٹس برآمدی دستاویزات فائل کے لیے دستیاب ہیں۔

پینل ڈیزائن ماڈل کے ریلیز ہونے سے پہلے 1,000 گھنٹے کا آن آف اور تھرمل سائیکلنگ ٹیسٹ پاس کرتا ہے، جس میں ایک فورکورٹ اس پر پھینکنے والے بدترین حقیقی ڈیوٹی سائیکل کا احاطہ کرتا ہے۔

انکلوژر اور ڈسپلے بیزل سیل پر 96 گھنٹے نمک کے اسپرے ٹیسٹنگ۔

بیک لائٹ لائف کو مسلسل روزانہ آپریشن کے لیے درجہ بندی کیا جاتا ہے، اور فلیٹ آرڈرز کے ساتھ اسپیئر پینل کٹ پیش کی جاتی ہے۔

پاور سٹیج اب بھی سیریل باؤنڈ لاگز کے ساتھ اپنا 48 گھنٹے کا فل لوڈ برن ان حاصل کرتا ہے۔

برانڈ پینل کے پیچھے 160kW کابینہ بنانا

مرحلہ 1۔ الماریاں سی این سی لیزر لائنوں پر سٹیل کوائل کاٹ کر FANUC روبوٹ بازوؤں پر ویلڈیڈ کے طور پر شروع ہوتی ہیں۔

مرحلہ 2۔ پینلز TRUMPF پریس بریکوں اور پاؤڈر کوٹڈ ان ہاؤس پر بنائے جاتے ہیں۔

مرحلہ 3۔ ڈسپلے ذیلی اسمبلی — پینل، بیک لائٹ ڈرائیور، اور لائٹ سینسر — کو ایک مخصوص بینچ پر بنایا اور کیلیبریٹ کیا گیا ہے۔

مرحلہ 4۔ AC ڈسٹری بیوشن اور سرج پروٹیکشن AC لائن پر وائرڈ ہیں۔

مرحلہ 5۔ 160kW کے ہائی ڈینسٹی ریکٹیفائر ماڈیول DC لائن پر نصب ہیں۔

مرحلہ 6۔ لوڈ ٹیسٹنگ فی یونٹ تھرمل ریڈنگ کے ساتھ مکمل 160kW پر کابینہ کو چلاتی ہے۔

مرحلہ 7۔ 48 گھنٹے برن ان سائیکل سیشنز اور اسکرین مہمات کو ایک ساتھ چارج کرتے ہیں۔

مرحلہ 8۔ حتمی بصری معائنہ، سیریل بائنڈنگ، اور کریٹنگ؛ ایک ملین مجموعی یونٹس 2024 تک بھیجے گئے۔

160kW ڈسپلے ماڈل کب خریدیں - اور کب نہیں خریدیں۔

اسے منتخب کریں جب آپ کا اسٹیشن ایک برانڈ اسٹیٹمنٹ ہو: ایک کوریڈور ہب، ایک تبدیل شدہ ایندھن کی سائٹ، یا شہر کے مرکز کا فلیگ شپ۔ آپ کو 160kW کا حقیقی تھرو پٹ اور ایک اسکرین ملتی ہے جو اندھیرے کے بعد سائٹ کو دکھائی دیتی ہے، جب زیادہ تر مقابلہ کرنے والے اسٹیشن گرے بکس کی طرح نظر آتے ہیں۔

اس کے بجائے سادہ ورژن کا انتخاب کریں اگر آپ کا ہدف کم از کم قیمت فی بندوق ہے اور کوئی بھی سائٹ کی شکل کا انتظام نہیں کرتا ہے۔ اسکرین اپنی قیمت صرف اس وقت حاصل کرتی ہے جب اس کے پیچھے مواد اور برانڈ کے معیارات کا مالک کوئی ہو۔

ارتکاب کرنے سے پہلے سروس کو چیک کریں: 160kW کو فیڈر کی ضرورت ہے جو درحقیقت اسے فراہم کر سکے۔ ان پٹ AC480V±10% ہے، اس لیے پہلے اپنے ٹرانسفارمر اور بریکر کی درجہ بندی کی تصدیق کریں — ہم ہر کوٹیشن کے ساتھ سائٹ ڈیٹا چیک لسٹ بھیجتے ہیں۔ اگر سائٹ بجلی فراہم نہیں کرسکتی ہے تو، اسکرین کی چمک کی کوئی مقدار اسٹیشن کو قابل عمل نہیں بنائے گی۔

AMPPAL ڈسپلے یونٹس پر زنجیریں معیاری کیوں ہوتی ہیں۔

ایک ٹیمپلیٹ انجن: برانڈ کے رنگ، فونٹ، اور لوگو کے اصول مستقل طور پر ہر اس یونٹ پر لاگو ہوتے ہیں جسے آپ تعینات کرتے ہیں، ہر اس ملک میں جس میں آپ کام کرتے ہیں۔

ڈرائنگ کی منظوری کے بعد 15-20 کام کے دنوں میں ڈیلیوری، ایک کنٹینر سے MOQ اور ادائیگی کی شرائط کے ساتھ ہم آپ کو کوٹیشن مرحلے پر لے جاتے ہیں۔

OEM/ODM حسب ضرورت فاشیا، بوٹ اسکرین، اور کنیکٹر کے اختیارات کے ساتھ؛ CCS1 معیاری ہے، دیگر درخواست پر۔

CE، TUV، UL، اور CB سرٹیفیکیشن، رپورٹ کی کاپیوں کے ساتھ کوٹیشن میں شامل ہیں۔

ایک ٹیم کی طرف سے تعاون جو اپنے 200+ اسٹیشن چلاتی ہے، لہذا فیلڈ کے مسائل واقف ہیں، نظریاتی نہیں۔

ڈسپلے کیبنٹ کو بیرون ملک بھیجنا اور انسٹال کرنا

1800 × 750 × 690 ملی میٹر کی کابینہ اسٹیل کے فریم والے لکڑی کے کریٹ میں سیدھی ہوتی ہے۔ ڈسپلے کو فوم کور اور پلائیووڈ کیپ ملتی ہے۔ کنیکٹر اور کیبل کو ایک ہی کریٹ کے اندر ایک الگ پیڈڈ باکس میں سوار کریں۔ کریٹ کا سائز ہے لہذا یونٹ کبھی بھی اس کی پیٹھ پر نہیں لیٹتا ہے، جو پینل اور اندرونی پاور بس کی حفاظت کرتا ہے۔

ہر کریٹ میں کانٹے کی جیبیں اور چار لفٹنگ پوائنٹس ہوتے ہیں، اور کریٹ پلان کوٹیشن کے ساتھ بھیجا جاتا ہے تاکہ کنٹینر لوڈنگ آپ کے آرڈر سے بالکل مماثل ہو۔

شرائط منزل تک FOB ننگبو یا CIF ہیں۔ انوائس، پیکنگ لسٹ، بل آف لیڈنگ، سرٹیفکیٹ آف اوریجن، اور ٹیسٹ رپورٹس لوڈ ہونے کے 3 کام کے دنوں کے اندر جاری کی جاتی ہیں۔

فروخت کے بعد: ڈسپلے یونٹس کے لیے 2 سالہ کور میں کیا شامل ہے۔

ڈسپلے، بیک لائٹ ڈرائیور، اور لائٹ سینسر معیاری 2 سالہ وارنٹی کے تحت آتے ہیں۔

اسپیئر پینل کٹس اسٹاک میں رکھی جاتی ہیں، اور وارنٹی 5 کام کے دنوں میں کراس شپ میں ناکام ہوجاتی ہے۔

ریموٹ تشخیص ایک انٹرفیس سے چارجر لاگ اور اسکرین کنٹرولر لاگ دونوں کو پڑھتے ہیں۔

فرم ویئر اور ڈسپلے ٹیمپلیٹس سائٹ وزٹ کے بغیر ہوا پر اپ ڈیٹ ہو جاتے ہیں۔

ہم پینل، اس کی مہر، اور بیک لائٹ کے رویے کے لیے سہ ماہی معائنہ کی فہرست فراہم کرتے ہیں۔

استعمال کے نوٹس: گرم اور سرد موسم میں اسکرین کو تیز رکھنا

غلط: یونٹ کو لگانا تاکہ پینل دوپہر کی دھوپ کا سامنا کرے بغیر شیڈنگ کے۔ دائیں: جہاں ممکن ہو، پراورنی کو براہ راست چکاچوند سے دور رکھیں؛ آٹو چمک باقی کو سنبھالتی ہے۔

غلط: پینل پر سخت سالوینٹس کا استعمال۔ دائیں: نرم، نم کپڑے سے مسح کریں، کیونکہ جارحانہ کلینر اینٹی چکاچوند کوٹنگ کو نقصان پہنچاتے ہیں۔

غلط: سینڈویچ بورڈ کے نشان کے ساتھ کابینہ کے سائیڈ انٹیک کو روکنا۔ دائیں: ہوا کے بہاؤ کے راستے کے ارد گرد کلیئرنس کا پورا میٹر رکھیں۔

غلط: رہائشی زون میں پوری رات پینل کو پوری چمک کے ساتھ چھوڑنا۔ دائیں: مواد کے پورٹل میں رات کا مدھم شیڈول سیٹ کریں۔

غلط: نوشتہ جات میں بیک لائٹ وارننگ کو نظر انداز کرنا۔ دائیں: اسپیئر پینل کٹ کا آرڈر دیں اور اسکرین کے اندھیرے میں جانے سے پہلے سویپ کو شیڈول کریں۔

ڈسپلے یونٹ پر برانڈ مینیجر اور اسٹیشن آپریٹرز

ریاض، سعودی عرب میں ایندھن کے ایک خوردہ فروش نے 2024 کے آخر میں دو فورکورٹس کو تبدیل کیا اور اپنی وفاداری مہم کے ساتھ اسکرین چلاتا ہے۔ سائٹ مینیجر کا کہنا ہے کہ شام کو پل ان ٹریفک میں نمایاں اضافہ ہوا، لیکن پینل گرمیوں کی دھوپ میں چھونے کے لیے گرم ہوتا ہے، اور انہوں نے سایہ کا اختیار طلب کیا۔

میونخ، جرمنی میں ایک شاپنگ مال آپریٹر اسکرین پر کرایہ دار ڈائرکٹری کے ساتھ ایک 160kW یونٹ استعمال کرتا ہے۔ نو مہینوں کے بعد ڈسپلے اسٹیشن کا سب سے قابل اعتماد جزو رہا ہے۔ ان کی شکایت یہ ہے کہ ٹیمپلیٹ ایڈیٹر کے پاس لے آؤٹ کے چند اختیارات کی کمی ہے جو وہ چاہتے تھے۔ اب وہ ڈائرکٹری کو گھومنے والی تصویر کے سیٹ کے طور پر چلاتے ہیں۔

سینٹیاگو، چلی میں ایک کار ڈیلر گروپ اپنے فلیگ شپ شوروم کے باہر پینل پر برانڈ فلم چلا رہا ہے۔ اسکرین بغیر کسی پریشانی کے ساحلی نمی کو ہینڈل کرتی ہے، حالانکہ آئی ٹی لیڈ کی خواہش ہے کہ مطابقت پذیری کا وقفہ فی سائٹ کے مطابق ترتیب دیا جا سکے۔

اکثر پوچھے گئے سوالات: کمرشل چارجرز پر ڈیجیٹل اشارے

سوال: کیا 32 انچ ڈسپلے بیرونی استعمال کے لیے کافی روشن ہے؟

A: ہاں۔ خودکار چمک رات کو براہ راست سورج اور مدھم ہونے کے لیے موافق ہوتی ہے، اور ہمارے آؤٹ ڈور ٹیسٹ بے میں پوری دوپہر کی سورج کی روشنی میں جائز ہونے کی تصدیق کی جاتی ہے۔

سوال: کیا اسکرین -25 ° C پر کام کرتی ہے؟

A: ہاں۔ پینل کو یونٹ کی مکمل -25°C سے +50°C آپریٹنگ رینج کے لیے درجہ بندی کیا گیا ہے۔

سوال: کیا ہم کئی اسٹیشنوں پر ایک مہم چلا سکتے ہیں؟

A: ہاں۔ مواد کو مرکزی طور پر منظم کیا جاتا ہے اور آپ کے مقرر کردہ شیڈول پر ہر یونٹ کے ساتھ مطابقت پذیر ہوتا ہے۔

سوال: کیا ڈسپلے 160kW آؤٹ پٹ کو متاثر کرتا ہے؟

A: نہیں، اسکرین کی اپنی پاور فیڈ ہوتی ہے اور وہ گاڑی کے آؤٹ پٹ کو کبھی شیئر نہیں کرتی ہے۔

سوال: اگر سکرین فیل ہو جائے تو کیا ہوتا ہے؟

A: چارجر کام کرتا رہتا ہے۔ پینل اسپیئر کٹ کے ساتھ بدل جاتا ہے جب کہ یونٹ آن لائن رہتا ہے۔

سوال: کیا سکرین لائیو چارجنگ کی حیثیت دکھا سکتی ہے؟

A: ہاں۔ چارجر اسٹیٹس کے واقعات کو اندرونی بس پر ڈسپلے پر شائع کرتا ہے، اس لیے ڈرائیور اصلی معلومات دیکھتے ہیں، نہ کہ ڈبہ بند اینیمیشن۔

سوال: کیا پینل وارنٹی کا احاطہ کرتا ہے؟

A: جی ہاں، 2 سال کا معیاری، بشمول بیک لائٹ ڈرائیور اور لائٹ سینسر۔

سوال: کیا آپ اپنی مرضی کے مطابق فاشیا رنگ پیش کرتے ہیں؟

A: ہاں، OEM پروگرام کے تحت، آپ کے لوگو کے ساتھ کابینہ اور بوٹ اسکرین پر لاگو ہوتا ہے۔
