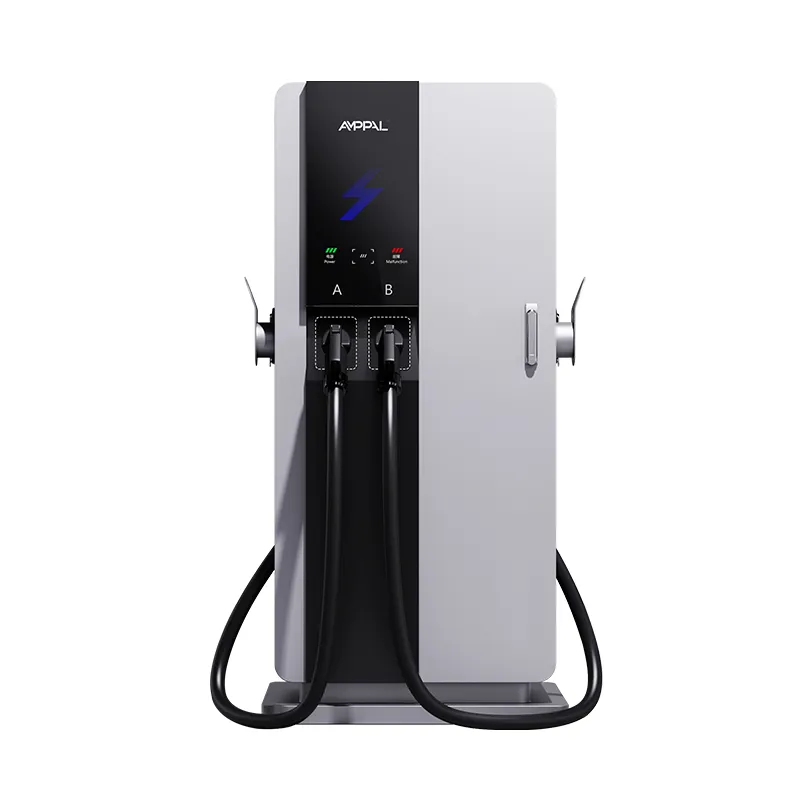

فلیٹ چارجنگ کے لیے 60kW انٹیلیجنٹ انٹیگریٹڈ DC EV چارجر

750 × 550 ملی میٹر: 60 کلو واٹ انٹیگریٹڈ چارجر کے پیچھے فٹ پرنٹ کی کہانی

زیادہ تر تیز چارجرز کھلی زمین کے لیے ڈیزائن کیے گئے ہیں۔ یہ ایک کار پارک کے کنارے پر چھوڑی ہوئی جگہ کے لیے ڈیزائن کیا گیا تھا۔ AF-DC-60-Y-B-O-3/4/5-H ایک مربوط 60kW DC یونٹ ہے جو 750 × 550 ملی میٹر کی بنیاد پر 1700 ملی میٹر لمبا کھڑا ہے — ایک روایتی کابینہ کے فلور ایریا کا تقریباً ایک تہائی۔ یہ فرق فیصلہ کرتا ہے کہ آیا کوئی سائٹ بالکل بھی تیز چارجنگ کی میزبانی کر سکتی ہے، کیونکہ زمین وہ لائن آئٹم ہے جسے کوئی بھی بجٹ میں نہیں رکھتا۔

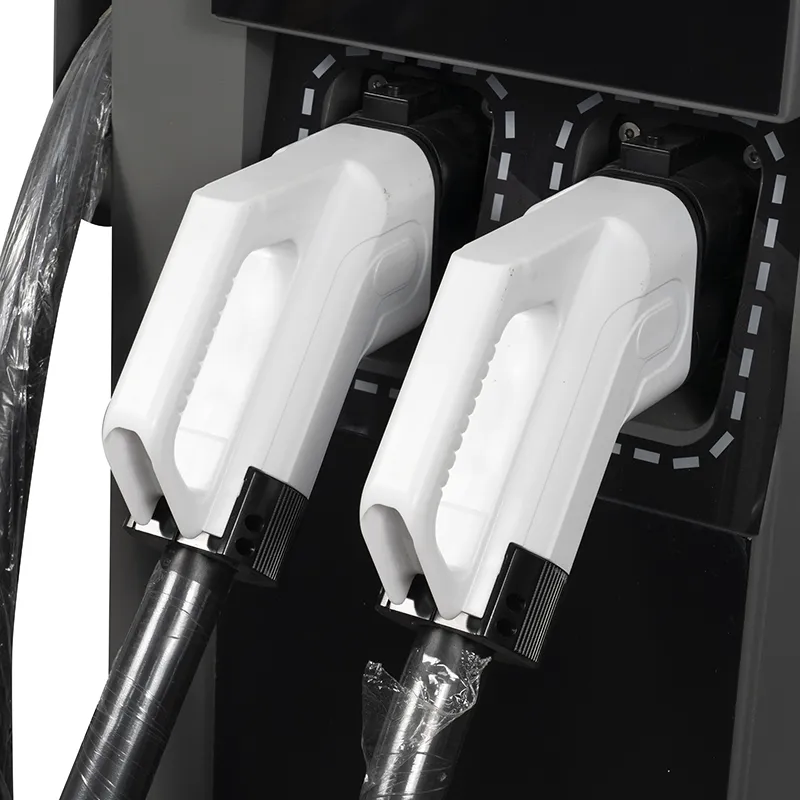

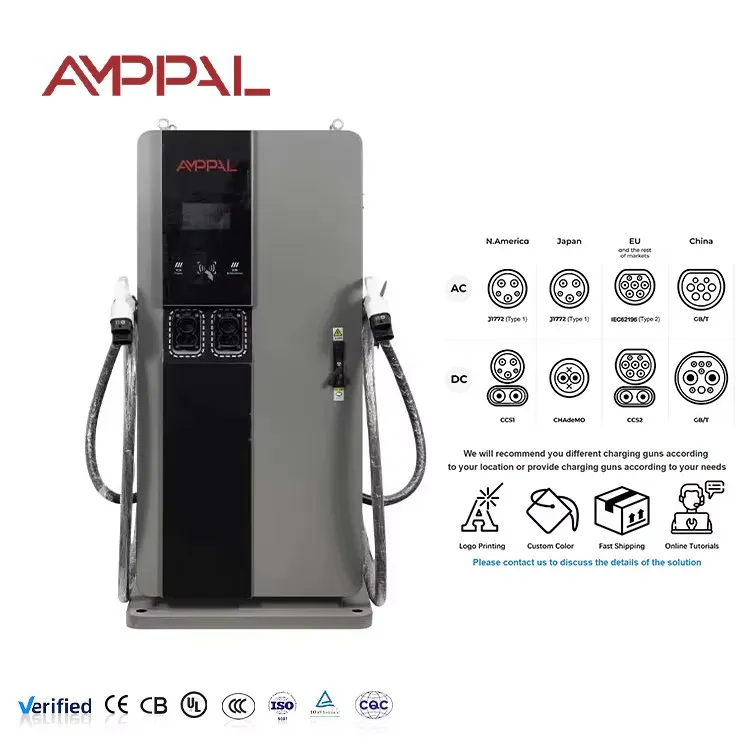

یہ ایک چھوٹے سے مضبوط کنکریٹ کے پیڈ پر نصب ہے، جو سول ورک کو ایک ہفتے کے پروجیکٹ کے بجائے ایک دن کا کام بنا دیتا ہے۔ 7 انچ کی ٹچ اسکرین HMI کو ہینڈل کرتی ہے، اور انکلوژر CCS1، CCS2، CHAdeMO، GB/T، اور NACS کو سپورٹ کرتا ہے، اس لیے ایک ماڈل زیادہ تر درآمدی بازاروں میں کام کرتا ہے۔

سلم باڈیز کی بھی قیمت ہوتی ہے: بڑے اجزاء کے لیے کم گنجائش ہے، یہی وجہ ہے کہ 3-سیریز پاور رینج کے اوپری حصے کی بجائے 60kW کے لیے بنائی گئی ہے۔

جب کابینہ سکڑتی ہے تو آپ کو کیا حاصل ہوتا ہے۔

0.41 m² کی بنیاد: 750 × 550 ملی میٹر دکان کے دروازے، پمپ کے جزیرے، یا ایک تنگ پارکنگ بے کے ساتھ فٹ بیٹھتا ہے۔

ایک چھوٹا سلیب اور کم کنکریٹ: دستی سے معیاری تقویت یافتہ پیڈ ایک مکمل سامان کے چبوترے کی جگہ لے لیتا ہے۔

1700 ملی میٹر اونچائی زیادہ تر ڈرائیوروں کے لیے ٹچ اسکرین اور کنیکٹر کو آرام دہ رسائی پر رکھتی ہے۔

ایک پیڈ فی یونٹ کا مطلب ہے کہ آپ سول ورکس کو دوبارہ کیے بغیر، مانگ بڑھنے پر ایک وقت میں ایک اسٹال شامل کر سکتے ہیں۔

پتلا جسم اسی خلیج میں کیبل مینجمنٹ، بولارڈز اور ویٹنگ لین کے لیے جگہ چھوڑتا ہے۔

AC380V±15% ان پٹ دیہی گرڈز کو برداشت کرتا ہے جہاں وولٹیج کی کمی اور بڑھے عام ہیں۔

تکنیکی وضاحتیں

AF-DC-60-Y-B-O-3/4/5-H کی فیکٹری کی تفصیلات بالکل اسی طرح بھیجی گئی ہیں۔

سخت مقامات جہاں یہ 60kW یونٹ فٹ بیٹھتا ہے اور پورے سائز کے یونٹ نہیں ہوتے ہیں۔

سہولت اسٹور کے محاذ: یونٹ دروازے کے ساتھ بیٹھا ہے، پارکنگ کی جگہ کھائے بغیر، تک سے نظر آتا ہے۔

20 خلیجوں کے نیچے چھوٹے کار پارکس: ٹرانسفارمر اپ گریڈ کے بغیر موجودہ 380V فیڈ پر ایک یا دو یونٹ مانگ کو پورا کرتے ہیں۔

گیس اسٹیشن کے کونے: پتلا ٹاور پمپ جزیرے اور باؤنڈری باڑ کے درمیان فٹ بیٹھتا ہے۔

ہوٹل کی طرف لاٹ: ایک یونٹ راتوں رات مہمانوں اور دن کے مہمانوں کو ایک ہی پیڈ سے خدمت کرتا ہے۔

ورکشاپس اور چھوٹے ڈپو: 60kW کا ٹاور بیڑے کو ملازمتوں کے درمیان، گھر کے اندر یا چھت کے نیچے چارج کرتا ہے۔

1.7 میٹر ٹاور کے ذریعے 60kW کیسے بہتا ہے۔

پاور AC380V تھری فیز میں داخل ہوتی ہے، اسے درست کیا جاتا ہے اور اسے 200-1000VDC میں تبدیل کیا جاتا ہے، اور گاڑی کو جس کنیکٹر کی توقع ہوتی ہے اس سے باہر نکل جاتی ہے۔ ٹاور لے آؤٹ پاور ماڈیولز کو کم رکھتا ہے، کنٹرولر درمیانی اونچائی، اور 7 انچ ٹچ اسکرین کو آنکھ کی سطح پر رکھتا ہے، جو مرکز ثقل کو نیچے رکھتا ہے اور انٹرفیس کو آسان رکھتا ہے۔

ٹھنڈک کو سائیڈ انٹیک کے ذریعے زبردستی ہوا دی جاتی ہے۔ ٹاور کی اونچائی ہوا کے بہاؤ کو ایک لمبا عمودی راستہ فراہم کرتی ہے جو گرمی کو ماڈیولز سے دور کرتی ہے، اور پنکھے بوجھ کے ساتھ ریمپ کرتے ہیں، اس لیے بیکار ادوار خاموش رہتے ہیں۔ دکان کے سامنے والے ایک چھوٹے سے مقام پر جو آواز سے زیادہ اہمیت رکھتا ہے، کیونکہ ڈرائیور اور عملہ پورا سیشن یونٹ کے چند میٹر کے اندر ہی گزارتے ہیں۔

OCPP 1.6/2.0 رپورٹنگ، ریموٹ تشخیص، اور فرم ویئر اپ ڈیٹس ایتھرنیٹ، وائی فائی، یا 4G پر چلتے ہیں — وہی بیک اینڈ انٹیگریشن ہماری بڑی اکائیوں کی طرح۔ کمپیکٹ باڈی کے ساتھ جو تبدیلیاں آتی ہیں وہ خالصتاً جسمانی ہوتی ہیں: کم زمین، کم کنکریٹ، سائٹ پر کم رکاوٹ۔

ایک کابینہ پر معیار کی جانچ پڑتال جس میں سمجھوتہ کی کوئی گنجائش نہیں ہے۔

مکمل یونٹ پر CE اور TUV قسم کی منظوری؛ UL اور CB رپورٹیں برآمد فائلوں کے لیے دستیاب ہیں۔

انکلوژر پر 96 گھنٹے نمک کا سپرے، جو اس لیے اہمیت رکھتا ہے کیونکہ کمپیکٹ یونٹ اکثر سڑک کے کنارے بیٹھتے ہیں۔

ماڈیول بڑھتے ہوئے وائبریشن ٹیسٹنگ، اس لیے ڈیلیوری اور رف سائٹ ہینڈلنگ اندرونی جوڑوں کو ڈھیلا نہیں کرتی ہے۔

سیریل نمبر سے منسلک لاگز کے ساتھ 48 گھنٹے کا فل لوڈ برن ان۔

ٹچ اسکرین کی تصدیق براہ راست سورج کی روشنی میں اور دستانے والے ہاتھوں سے کی جاتی ہے۔

ماڈیولز کی درجہ بندی -30 ° C سے +55 ° C؛ مکمل یونٹ -25 ° C سے +50 ° C متعین کیا گیا ہے۔

ڈی سی لائن پر کمپیکٹ 3-سیریز کو جمع کرنا

مرحلہ 1۔ پتلا انکلوژر سٹیل سے لیزر کٹ ہے اور FANUC لائنوں پر روبوٹ ویلڈیڈ ہے۔

مرحلہ 2۔ TRUMPF پریس بریک جسم کو فولڈ کرتی ہے۔ پاؤڈر کوٹنگ اور علاج کی پیروی کریں.

مرحلہ 3۔ بیس پلیٹ، ماڈیول ریک، اور کیبل گلینڈز DC لائن پر لگائے گئے ہیں۔

مرحلہ 4۔ 380V ان پٹ سیکشن اور سرج پروٹیکشن ٹارک کنٹرول کے ساتھ وائرڈ ہیں۔

مرحلہ 5۔ ریکٹیفائر ماڈیولز انسٹال ہوتے ہیں، پھر 7 انچ کا HMI اور اسٹیشن کنٹرولر۔

مرحلہ 6۔ ہر یونٹ کو 60kW پر لوڈ ٹیسٹ کیا جاتا ہے جس کی کارکردگی فی یونٹ ریکارڈ کی جاتی ہے۔

مرحلہ 7۔ مختلف بوجھ پر 48 گھنٹے برن ان سائیکل سیشن۔

مرحلہ 8. حتمی معائنہ اور کریٹنگ؛ پلانٹ نے 2024 تک 10 لاکھ سے زیادہ یونٹس بھیجے۔

کیا کمپیکٹ 60kW یونٹ آپ کے لاٹ کے لیے صحیح ہے؟ پہلے یہ پڑھیں

3-سیریز منتخب کریں جب سائٹ جسمانی طور پر تنگ ہو یا جب آپ چھوٹی شروعات کرنا چاہتے ہوں اور اسٹال کے حساب سے اسٹال بڑھنا چاہتے ہوں۔ 750 × 550 ملی میٹر بیس اور سنگل پیڈ انسٹال سول لاگت کو کم رکھتے ہیں، اور 60kW اب بھی زیادہ تر مسافر ای وی کے لیے ایک گھنٹے کے اندر مفید چارج فراہم کرتی ہے۔

اگر آپ کے پاس پہلے سے ہی فراخ جگہ ہے اور 150kW پلس سیشنز کا منصوبہ ہے تو اسے چھوڑ دیں۔ ایک بڑی کابینہ آپ کو اسی پیڈ کے کام کے لیے مزید ہیڈ روم فراہم کرتی ہے۔ اگر آپ کی سائٹ AC380V فراہم نہیں کرسکتی ہے تو اسے بھی چھوڑ دیں، کیونکہ یہ یونٹ اس ان پٹ کلاس میں فکس ہے۔

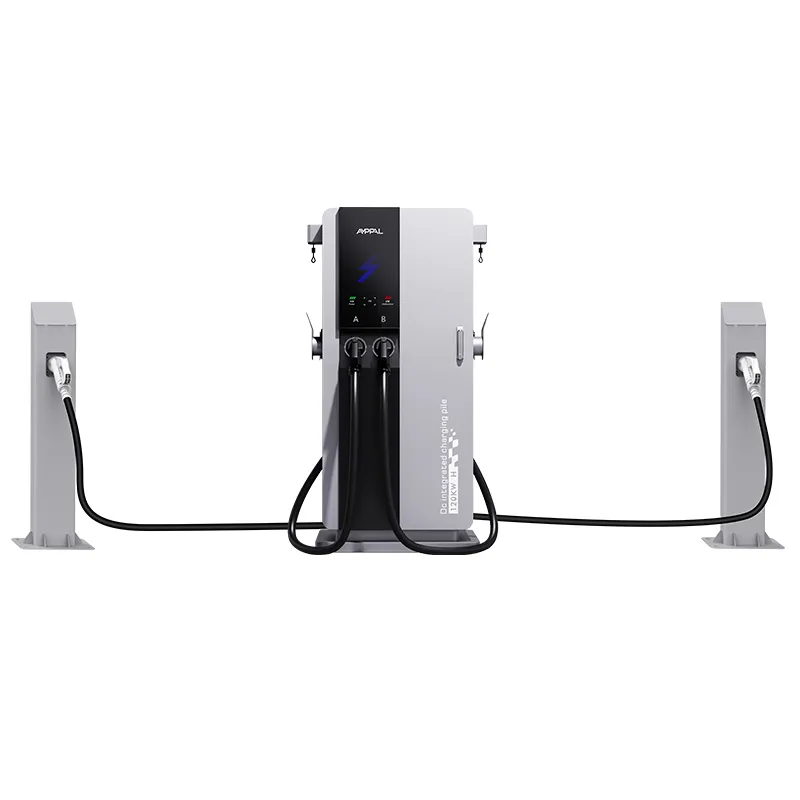

دو بندوقوں کے لے آؤٹ کے لیے آپ عام طور پر دو ٹاورز ساتھ ساتھ لگائیں گے، جو پیڈ کے کام کو دگنا کر دیتے ہیں۔ آرڈر کرنے سے پہلے اس کا وزن ایک ہی ٹوئن گن کیبنٹ سے کریں۔

ایک اور ایمانداری کا نوٹ: 60kW ایک عمدہ ورک ہارس ہے لیکن ہیڈ لائن نمبر نہیں۔ اگر آپ کی مارکیٹنگ پڑوس میں سب سے بڑے واٹج پر منحصر ہے، تو ایک کمپیکٹ 60kW آپ کو شیخی مارنے کا حق نہیں دے گا - یہ آپ کو ایک ایسا اسٹیشن فراہم کرتا ہے جو حقیقت میں فٹ بیٹھتا ہے۔

ڈیلرز چھوٹی سائٹوں کے لیے AMPPAL کی کمپیکٹ سیریز کا انتخاب کیوں کرتے ہیں۔

ایک SKU CCS1، CCS2، CHAdeMO، GB/T، اور NACS کا احاطہ کرتا ہے، اس لیے ایک ڈیلر بہت سی مارکیٹوں کے لیے ایک ماڈل کو اسٹاک کرتا ہے۔

ڈرائنگ کی منظوری کے بعد 15-20 کاروباری دنوں کی ترسیل؛ ایک کنٹینر سے MOQ۔

کیبنٹ اور ٹچ اسکرین اسٹارٹ اپ اسکرین پر OEM/ODM برانڈنگ، دروازے کی پلیٹ پر آپ کے ڈیلر کا نام چھپا ہوا ہے۔

CE، TUV، UL، اور CB سرٹیفکیٹ کوٹیشن پیکیج میں شامل ہیں۔

ایک فیکٹری سے تعاون جو خود 200+ اسٹیشن چلاتا ہے، لہذا جوابات حقیقی سائٹس پر مبنی ہیں۔

کنٹینر کے معیاری نرخوں پر تنگ باڈی بحری جہاز، جو چھوٹے آرڈرز کے لیے لینڈنگ لاگت کا اندازہ لگاتا ہے۔

کومپیکٹ یونٹ کے لیے کریٹ کے طول و عرض اور کنٹینر کا شمار

1700 ملی میٹر کا ٹاور جہاز تقریباً 1850 × 750 × 700 ملی میٹر کے سٹیل کے فریم والے کریٹ میں سیدھا ہوتا ہے، جس میں کانٹے کی جیبیں اور دو لفٹنگ لگی ہوتی ہیں۔ کنیکٹر، کیبل، اور فالتو فیوز کریٹ کے اندر ایک پیڈڈ لوازماتی باکس میں سفر کرتے ہیں۔

چونکہ یونٹ تنگ ہے، دو کریٹس 40 فٹ اونچے مکعب کنٹینر کی چوڑائی کو کئی کنفیگریشنز میں بانٹ سکتے ہیں۔ لوڈنگ پلان کوٹیشن کے ساتھ بھیجا جاتا ہے تاکہ شمار آپ کے آرڈر کے عین مطابق ہو۔ پہلے آزمائشی آرڈر کے لیے، ایک کریٹ خصوصی ہینڈلنگ کے بغیر LCL فریٹ کے طور پر سفر کرتا ہے۔

شرائط منزل تک FOB ننگبو یا CIF ہیں۔ انوائس، پیکنگ لسٹ، بل آف لیڈنگ، سرٹیفکیٹ آف اوریجن، اور ٹیسٹ رپورٹس لوڈ ہونے کے 3 کام کے دنوں کے اندر جاری کی جاتی ہیں۔

کومپیکٹ تنصیبات کے لیے فروخت کے بعد

ماڈیولز، HMI، اور پاور اسٹیج کو کور کرنے والی 2 سالہ معیاری وارنٹی۔

اسپیئر ماڈیولز اور ٹچ اسکرینز 5 کام کے دنوں میں کراس بھیج دی گئیں۔

خرابیوں اور فرم ویئر اپ ڈیٹس کے لیے OCPP پر ریموٹ تشخیص۔

کنکریٹ پیڈ کے لیے تنصیب کی رہنمائی اور چھوٹی جگہوں پر گراؤنڈنگ۔

عمودی ہوا کے بہاؤ کے راستے کے لیے فلٹر کی صفائی کا شیڈول۔

کومپیکٹ چارجرز کے ساتھ تنصیب کی عام غلطیاں

غلط: دستی میں پیڈ ڈرائنگ سے چھوٹا سلیب ڈالنا۔ دائیں: انسٹال گائیڈ میں دکھائے گئے کمک اور اینکر پیٹرن کی پیروی کریں۔

غلط: ٹاور کو ایک کونے میں بغیر پیچھے کی کلیئرنس کے ٹکنا۔ دائیں: دروازے تک رسائی کے لیے دستی میں بتائی گئی خدمت کی جگہ چھوڑ دیں۔

غلط: تیار شدہ گریڈ سے نیچے کیبل گلینڈ کے اندراج کو دفن کرنا۔ دائیں: نالی کو نشان زدہ پوزیشن پر پیڈ کے اندر اوپر لائیں۔

غلط: فرض کریں کہ ایک 60kW یونٹ 30-بے لاٹ کا احاطہ کرتا ہے۔ دائیں: حقیقت پسندانہ مانگ کے 4-6 اسٹالز کے علاوہ مارجن کے لیے ایک یونٹ کی منصوبہ بندی کریں۔

غلط: یونٹ کو لگانا تاکہ ٹچ اسکرین دوپہر کے سورج کا سامنا کرے بغیر کسی کور کے۔ دائیں: پڑھنے کے قابل اور ٹھنڈا رکھنے کے لیے HMI کو براہ راست چکاچوند سے دور رکھیں۔

چھوٹے سائٹ کے مالکان ایک سال کے بعد کیا کہتے ہیں۔

ہو چی منہ سٹی، ویتنام میں ایک سہولت اسٹور کے مالک نے 2025 میں دکان کے سامنے ایک یونٹ لگایا۔ سلیب ایک ہی صبح میں ڈالا گیا، اور اسٹور فٹ ٹریفک بجلی کی لاگت کو پورا کرتا ہے۔ شکایت یہ ہے کہ ٹچ اسکرین اشنکٹبندیی ہوا میں دھول جمع کرتی ہے، لہذا وہ اسے ہفتہ وار خشک کپڑے سے صاف کرتے ہیں۔

نیروبی، کینیا میں ایک چھوٹا ہوٹل مہمانوں اور مالک کی ڈیلیوری وین کے لیے دو یونٹ چلاتا ہے۔ 1700 ملی میٹر اونچائی چھتری کے نیچے آسانی سے فٹ ہوجاتی ہے، اور تنگ بنیاد پارکنگ بے کو قابل استعمال چھوڑ دیتی ہے۔ مینیجر کی خواہش ہے کہ چارجر ہوٹل کے اپنے ڈیش بورڈ میں رپورٹ کیا جائے، جسے OCPP اب تیسرے فریق کے پلیٹ فارم کے ذریعے ہینڈل کرتا ہے۔

بالی، انڈونیشیا میں ایک ریستوراں گروپ نے 2025 میں کار پارک کے اندراج کے ساتھ ایک یونٹ کا اضافہ کیا۔ پیڈ کی قیمت والیٹ پارکنگ فیس کے ایک ماہ سے بھی کم ہے، اور ٹچ اسکرین دوپہر کے کھانے کا مینو دکھاتی ہے۔ خلیج کے دور کنارے پر کھڑی بڑی SUVs کے لیے واحد گرفت کیبل کی لمبائی ہے۔

اکثر پوچھے گئے سوالات: محدود جگہ کے لیے کومپیکٹ 60kW چارجرز

سوال: یونٹ کو کتنی زمین کی ضرورت ہے؟

A: ایک 750 × 550 ملی میٹر بیس کے علاوہ دستی میں کلیئرنس؛ کنکریٹ پیڈ عام طور پر ایک میٹر مربع کے بارے میں ہے.

سوال: کیا یہ NACS کی حمایت کرتا ہے؟

A: ہاں، NACS CCS1، CCS2، CHAdeMO، اور GB/T کے ساتھ پانچ کنیکٹر اختیارات میں سے ایک ہے۔

سوال: کیا یہ ٹرک چارج کر سکتا ہے؟

A: بنیادی طور پر مسافر ای وی اور وین؛ بھاری ٹرکوں کے لیے آپ کو ایک اعلیٰ طاقت والا ماڈل چاہیے۔

سوال: اسے کس ان پٹ کی ضرورت ہے؟

A: AC380V±15% تھری فیز؛ یہ گاڑی کے لیے 200-1000VDC میں بدل جاتا ہے۔

سوال: کیا ٹرانسفارمر کی ضرورت ہے؟

A: صرف اس صورت میں جب آپ کی سائٹ میں 380V فیڈ کی کمی ہو۔ 380V مارکیٹوں میں سب سے چھوٹی تجارتی سائٹیں براہ راست جڑتی ہیں۔

سوال: تنصیب میں کتنا وقت لگتا ہے؟

A: پیڈ، اینکرز، نالی، اور جگہ کا تعین — زیادہ تر سائٹیں دو دنوں میں چارج ہو رہی ہیں۔

سوال: وارنٹی کیا ہے؟

A: ٹچ اسکرین سمیت مکمل یونٹ پر 2 سال کا معیار۔

سوال: کیا دو یونٹس ایک بریکر کو بانٹ سکتے ہیں؟

A: وہ رقم کے لیے فیڈر کے سائز کا اشتراک کر سکتے ہیں، لیکن ہر یونٹ کو اب بھی اپنے حفاظتی آلے کی ضرورت ہے۔

سوال: کیا ٹاور کو چھت یا پناہ گاہ کی ضرورت ہے؟

A: نہیں، یہ IP54 ہے اور بیرونی استعمال کے لیے ڈیزائن کیا گیا ہے۔ چھتری ڈرائیور کے آرام کے لیے ہے، مشین کے لیے نہیں۔
