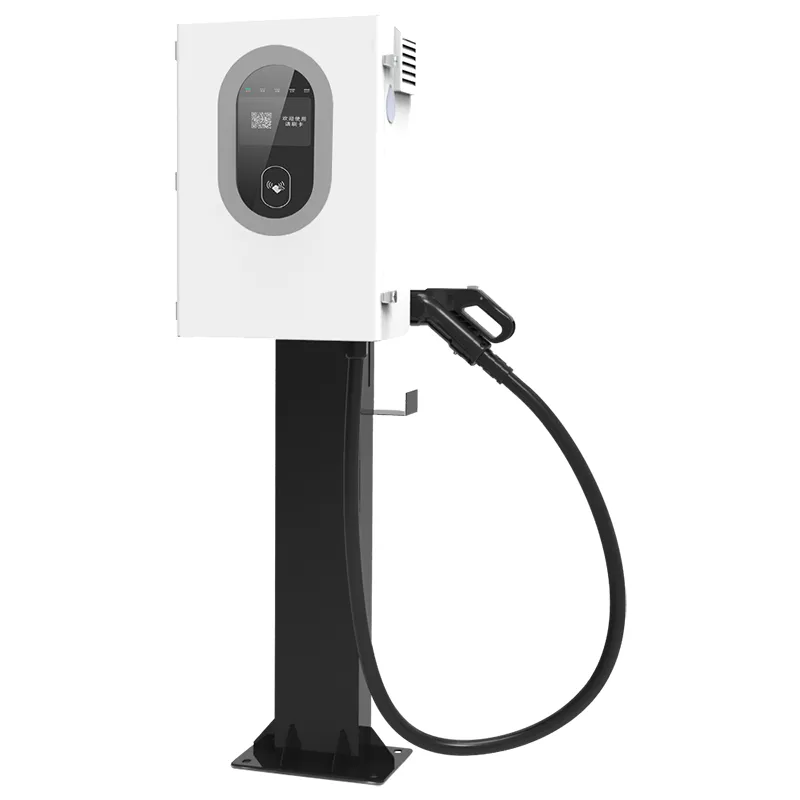

گھریلو توانائی اور اسمارٹ گرڈ ایپلی کیشنز کے لیے 7kW دو طرفہ V2G DC EV چارجر

7kW کا دو طرفہ یونٹ گھر کے لیے کیا کرتا ہے۔

ہوم انرجی اور اسمارٹ گرڈ ایپلی کیشنز کے لیے 7kW کا دو طرفہ V2G DC EV چارجر (AF-DC-07) ایک چھوٹا دو طرفہ DC چارجر ہے۔ یہ واضح کام کرتا ہے - 7kW پر ایک EV کو چارج کرنا - اور دوسرا کام زیادہ تر چارجرز نہیں کر سکتے: یہ گاڑی سے بجلی واپس نکالتا ہے اور گھر کو کھانا کھلاتا ہے۔ وہ دوسری سمت وہی ہے جو عملی طور پر V2H (گاڑی سے گھر) اور V2G (گاڑی سے گرڈ) کا مطلب ہے۔

40-60kWh بیٹری EV والے ایک عام گھر کے لیے، 7kW کا ریورس بہاؤ بنیادی بوجھ کا احاطہ کرتا ہے: فریج، روٹر، لائٹنگ، ہیٹنگ سرکولیشن پمپ۔ یہ ایک ساتھ الیکٹرک اوون اور ہیٹ پمپ نہیں چلائے گا۔ یہ گرڈ کی آزادی کا ایک ہفتہ نہیں بلکہ گھنٹوں کی بندش کی بقا خریدتا ہے۔

7 کلو واٹ یونٹ مکان کو تبدیل کرنے کی چھ وجوہات

دلیل چارجنگ کی رفتار نہیں ہے۔ یہ بہاؤ کی دوسری سمت ہے۔ چھ پوائنٹس خریدار تنصیب کے بعد دہراتے ہیں:

دوسری بیٹری کے بغیر بیک اپ پاور: آپ کے پاس پہلے سے موجود EV ریزرو بن جاتی ہے۔ ایک 60kWh کار گھر کے شام کے دو دن کے بوجھ کے لیے کافی ہے۔

چوٹی-وادی ثالثی: رات کے ٹیرف پر چارج کریں، مہنگی شام کی کھڑکی کے دوران خارج کریں، اور میٹر کو ریاضی کرنے دیں۔

IP55 موسم کے خلاف: بارش، دھول، اور ساحلی نمکین ہوا کو بڑے بہن بھائیوں پر IP54 الماریوں سے بہتر طور پر سنبھالا جاتا ہے۔

کالم یا قطب پر چڑھنا: 600 x 450 x 230 ملی میٹر کیبنٹ دیوار، اسٹیل کے کالم یا سڑک کے کنارے کھمبے پر فٹ بیٹھتی ہے۔

95% یا دونوں سمتوں میں بہتر کارکردگی، اس لیے گرڈ سے بیٹری سے گرڈ راؤنڈ ٹرپ توانائی کے دسویں حصے سے بھی کم ضائع کرتا ہے۔

سیشن شروع کرنے کے پانچ طریقے: QR اسکین، کارڈ، VIN آٹو اسٹارٹ، پلیٹ فارم کنٹرول، یا آف لائن جبری اسٹارٹ جب نیٹ ورک بند ہو۔

تکنیکی وضاحتیں

جہاں 7kW V2G یونٹ اپنی جگہ کماتا ہے۔

بیڑے کی مصنوعات نہیں ہے۔ سنگل پارکنگ کے مقامات کے لیے سائز؛ یہ وہ منظرنامے ہیں جہاں مالکان حقیقی ادائیگی کی اطلاع دیتے ہیں:

جرمنی، نیدرلینڈز، اور نورڈکس میں وقتی استعمال کے بجلی کے نرخوں کے ساتھ علیحدہ گھر۔

چھٹی والے کیبن اور دیہی جائیدادیں جہاں گرڈ کی بندش نایاب ہونے کی بجائے معمول کی بات ہے۔

چھوٹی دکانیں اور گھریلو دفاتر 500-1500W کا مسلسل بوجھ چلا رہے ہیں۔

شمسی پی وی والے گھر: دوپہر کو اضافی کار چارج کرتی ہے، شام کا خارج ہونے والا پانی رات کے کھانے کی چوٹی کا احاطہ کرتا ہے۔

مکان مالکان V2G کے لیے تیار پارکنگ کے مقامات کو کرایہ دار کے سامنے فروخت کرنے کے مقام کے طور پر نصب کر رہے ہیں۔

ایک کابینہ میں کیسے چارجنگ اور ڈسچارجنگ سوئچ

AF-DC-07 کے اندر ایک دو طرفہ پاور سٹیج بیٹھا ہے۔ چارج موڈ میں یہ بیٹری کے لیے تھری فیز AC کو DC میں درست کرتا ہے۔ ڈسچارج موڈ میں وہی ماڈیول ڈی سی کو 230/400V پر AC میں الٹ دیتے ہیں۔ کوئی علیحدہ انورٹر بولٹ نہیں ہے - یہ ٹوپولوجی کیبنٹ کو 600 x 450 x 230 ملی میٹر اور کارکردگی 95% یا دونوں طریقوں سے بہتر رکھتی ہے۔

ISO 15118 V2G ہینڈ شیک کو ہینڈل کرتا ہے۔ کار اور چارجر ایک دستخط شدہ پیغام کا تبادلہ کرتے ہیں کہ کتنی توانائی واپس حاصل کی جا سکتی ہے، اور الٹا بہاؤ صرف اس وقت شروع ہوتا ہے جب اجازت ہو۔ یہ گھر کو کھانا کھلانے والا ہیک شدہ انورٹر نہیں ہے۔ یہ ایک میٹرڈ، معیاری مطابق ایکسچینج ہے۔

اسٹارٹ اپ کو جان بوجھ کر تہہ کیا گیا ہے۔ آن لائن، سیشنز QR کوڈ، کارڈ، VIN کی شناخت، یا AMPPAL کلاؤڈ پلیٹ فارم سے شروع ہوتے ہیں۔ اگر نیٹ ورک گر جاتا ہے تو آف لائن جبری سٹارٹ چارجر کو مقامی تصدیق کے ساتھ استعمال کے قابل رکھتا ہے - جب راؤٹر کے درمیان بندش ختم ہو جائے تو مفید ہے۔

وہ سرٹیفکیٹس جو گھر کے مالک کا بیمہ کنندہ دیکھنا چاہتا ہے۔

ہوم V2G کئی بازاروں میں گرے زون میں بیٹھا ہے، اس لیے کاغذی کارروائی کی اہمیت ہے۔ یہ وہ دستاویزات ہیں جو ہر AF-DC-07 کے ساتھ بھیجی جاتی ہیں:

EU مارکیٹ کے لیے CE اور TUV نشانات؛ UL اور CB شمالی امریکہ اور دیگر خطوں کے لیے دستیاب ہے۔

DC چارجنگ رویے اور کنیکٹر کی حفاظت کے لیے IEC 61851 کی تعمیل۔

V2G کمیونیکیشن اسٹیک کے لیے ISO 15118 سرٹیفیکیشن - وہ حصہ جو دو طرفہ سیشنز کو میٹرڈ اور قانونی بناتا ہے۔

آئی پی 55 فی IEC 60529 ٹیسٹ کیا گیا: نلی سے نیچے اور دھول اڑنے سے بچ جاتا ہے۔

ہر یونٹ کے ساتھ ایک فیکٹری ٹیسٹ ریکارڈ: موصلیت، زمینی بانڈ، اور ریٹیڈ پاور پر مکمل دو طرفہ رن۔

وسیع درجہ حرارت کے ماڈیولز جن کی درجہ بندی -30C سے +55C موسم سرما میں بے نقاب ہونے کے لیے کی گئی ہے۔

Yueqing میں 7kW یونٹ کیسے بنائے جاتے ہیں۔

یہ پلانٹ یوقنگ، ژی جیانگ میں واقع ہے - شہر کے لوگ اسے چین کا برقی آلات کا دارالحکومت کہتے ہیں۔ AMPPAL اسے 2014 سے 260+ عملے کے ساتھ چلا رہا ہے۔ 7kW یونٹ کے لیے تعمیراتی ترتیب:

شیٹ اسٹیل کو TRUMPF لیزر مشینوں پر کاٹا جاتا ہے اور CNC پریس بریکوں پر جھکا جاتا ہے۔

FANUC روبوٹ بازو پاور ماڈیولز کو پوزیشن میں رکھتا ہے۔ DC مصنوعات AC سے الگ اپنی لائن پر چلتی ہیں۔

پاور اسٹیج بورڈ لہروں سے سولڈرڈ ہوتے ہیں اور خودکار آپٹیکل معائنہ پاس کرتے ہیں۔

ہر یونٹ کو مکمل بوجھ دو طرفہ برن ان ملتا ہے: چار گھنٹے چارجنگ، پھر 7kW پر ڈسچارج۔

دیوار پہلے پاؤڈر لیپت ہے؛ IP55 گسکیٹ ہاتھ سے لگائے جاتے ہیں اور ٹارک چیک کیے جاتے ہیں۔

فرم ویئر کو آئی ایس او 15118 اسٹیک کے ساتھ چمکایا گیا ہے اور تمام پانچوں اسٹارٹ اپ طریقے فعال ہیں۔

سیریل نمبر رجسٹرڈ ہونے سے پہلے ایک حتمی بصری اور برقی معائنہ ہوتا ہے۔

اکائیوں کو انفرادی کریٹوں میں پیک کیا جاتا ہے۔ لیڈ ٹائم 15-20 کام کے دنوں میں ہے.

کیا 7kW کافی ہے؟ ہوم V2G یونٹ کا سائز بنانا

اس بوجھ کے ساتھ شروع کریں جس کی آپ کو بندش میں احاطہ کرنے کی ضرورت ہے: فریج، روٹر، لائٹنگ، ایک ہیٹنگ سرکولیشن پمپ، عام طور پر 400-800W۔ اس سطح پر 7 کلو واٹ ریورس پاور گھر کو گھنٹوں تک ڈھانپتی ہے جبکہ کار صبح کی ڈرائیونگ کے لیے کافی چارج رکھتی ہے۔

اگر آپ کا گھر ایک الیکٹرک ہیٹ پمپ، ایک انڈکشن ککر، اور سونا ایک ساتھ چلاتا ہے، تو 7kW اس چوٹی کو نہیں لے جائے گا۔ 30kW یا 60kW یونٹ ہو سکتا ہے، لیکن اس سے قیمت اور انسٹالیشن بدل جاتی ہے۔ زیادہ تر گھرانوں کے لیے، 7kW کافی ہے۔

آپ کے لیے نہیں اگر آپ کو پورے گھر والے UPS کی ضرورت ہو جو ایک سیکنڈ سے کم ہو، یا ایسی یونٹ جو گھر کو کئی دن کے بلیک آؤٹ کے ذریعے چلاتی ہو۔ AF-DC-07 ایک میٹرڈ دو طرفہ چارجر ہے، آف گرڈ انورٹر نہیں۔ آپ کے ٹیرف میں کوئی چوٹی وادی نہیں پھیلی؟ ثالثی کی دلیل بھی ختم ہو جاتی ہے۔

خریدار ہوم V2G کے لیے AMPPAL کا انتخاب کیوں کرتے ہیں۔

معیاری یونٹس پر 15-20 کام کے دنوں کا لیڈ ٹائم؛ OEM برانڈنگ اور درخواست پر اپنی مرضی کے مطابق پینٹ.

تشخیص کے لیے ایک یونٹ کا MOQ - ہم انجینئرز اور چھوٹے درآمد کنندگان کو سنگلز بھیجتے ہیں، نہ کہ صرف پیلیٹ۔

فائل پر سی ای، ٹی یو وی، یو ایل، سی بی، اور سی سی سی سرٹیفکیٹ؛ ہر حکم کے ساتھ دستاویزات بحری جہاز.

2014 سے اب تک 260+ ملازمین اور 1 ملین+ یونٹس کی فراہمی؛ AMPPAL 200+ چارجنگ اسٹیشن بھی چلاتا ہے۔

یورپی اسپیئر پارٹس اسٹاک: چارج گنز، کنٹرول بورڈز، اور ڈسپلے جہاز 3-5 کام کے دنوں میں۔

7kW ماڈل کے لیے پیکجنگ اور ڈیلیوری

ہر AF-DC-07 جہاز 750 x 600 x 350 ملی میٹر کے ارد گرد لکڑی کے یا بھاری کارٹن کریٹ میں، بندوق اور ماؤنٹ بریکٹ کے ساتھ تقریباً 40 کلوگرام۔ فوم داخلات کابینہ کو پکڑتے ہیں؛ بندوق اور کیبل نمی والے تھیلے میں سفر کرتے ہیں۔

ایک 20 فٹ کنٹینر تقریباً 60 یونٹ رکھتا ہے۔ 130 کے ارد گرد ایک 40 فٹ اونچا مکعب۔ پیلیٹ پٹے ہوئے ہیں اور سیل کرنے سے پہلے بوجھ کی تصویر کشی کی جاتی ہے۔

معیاری شرائط FOB ننگبو یا شنگھائی ہیں، درخواست پر CIF اور CFR کوٹس کے ساتھ۔ دستاویزات میں انوائس، پیکنگ لسٹ، بل آف لاڈنگ، اور سی ای ڈیکلریشن شامل ہیں۔ سرٹیفکیٹ پہلے سے باہر جاتے ہیں.

7kW یونٹ لینڈ کرنے کے بعد سپورٹ

یونٹ پر 24 ماہ۔ ہوم V2G کے لیے جو حصہ اہمیت رکھتا ہے وہ انورٹر مرحلہ ہے - یہ دونوں سمتوں پر کام کرتا ہے اور اس کا احاطہ کیا جاتا ہے۔

ISO 15118 اسٹیک کے لیے فرم ویئر اپ ڈیٹس کلاؤڈ یا USB کے ذریعے پروڈکٹ کی زندگی کے لیے مفت ہیں۔

عام ناکامیوں کے اسپیئر پارٹس 3-5 کام کے دنوں میں بھیجے جاتے ہیں۔ چارج گن سب سے زیادہ آرڈر شدہ اسپیئر ہے۔

مفت ریموٹ تشخیص کا ایک سال - ایک تصویر یا لاگ ایکسپورٹ بھیجیں اور اسی دن جواب حاصل کریں۔

ایک لائسنس یافتہ الیکٹریشن ایک دن میں تنصیب مکمل کر سکتا ہے۔ دستی میں وائرنگ ڈایاگرام اور ٹارک ویلیوز شامل ہیں۔

ہوم V2G انسٹالیشن کے ساتھ عام غلطیاں

غلط: یونٹ لگانا جہاں چھت کا بہاؤ کنیکٹر پر ٹپکتا ہے۔ دائیں: ڈرپ کنارے یا ہلکی سی اوور ہینگ والی جگہ چنیں - IP55 موسم کو ہینڈل کرتا ہے، ساکٹ میں پانی نہیں ڈالتا۔

غلط: یہ فرض کرنا کہ کار کے پلگ ان کے وقت خارج ہونا شروع ہو جاتا ہے۔ دائیں: ISO 15118 ہینڈ شیک مکمل ہونا چاہیے اور ڈسچارج کا شیڈول پہلے ایپ میں فعال ہونا چاہیے۔

غلط: گھر کا سائز 7kW سے اوپر ہے اور امید ہے کہ چارجر اسے سنبھال لے گا۔ دائیں: نقصانات کے لیے ہیڈ روم چھوڑنے کے لیے ڈسچارج بوجھ کو 6kW سے کم رکھیں۔

غلط: بے ترتیب ایکسٹینشن لیڈ کے ذریعے AC آؤٹ پٹ کو فیڈ کرنا۔ دائیں: آؤٹ پٹ سائیڈ کو اس کے اپنے بریکر کے ساتھ ایک سرشار سرکٹ پر ہارڈ وائر کریں۔

غلط: سرج پروٹیکٹر کو چھوڑنا کیونکہ چارجر میں بجلی سے تحفظ ہوتا ہے۔ دائیں: یونٹ اپنی حفاظت کرتا ہے۔ گھر کے پینل کو ابھی بھی اپنی قسم 2 SPD کی ضرورت ہے۔

گھر کے مالکان اور چھوٹے کاروباری مالکان کیا رپورٹ کرتے ہیں۔

باویریا، جرمنی میں ایک گھر کا مالک AF-DC-07 کو 58kWh EV کے ساتھ استعمال کے وقت کے ٹیرف پر چلاتا ہے۔ وہ راتوں رات کم شرح پر چارج کرتا ہے اور 18:00-21:00 تک ڈسچارج کرتا ہے۔ میٹر پہلی سہ ماہی میں تقریباً 14 یورو کی بچت دکھاتا ہے۔ اس کی ایک گرفت: بریکٹ کے سوراخوں کو اس کی اینٹوں کی دیوار پر دوسرے ڈرلنگ پاس کی ضرورت تھی۔

نیدرلینڈز میں ایک چھوٹی بیکری کا مالک یونٹ کو اپنے فریج کے لیے چارجر اور آؤٹیج بفر دونوں کے طور پر استعمال کرتا ہے۔ جنوری میں 40 منٹ کے بلیک آؤٹ نے اسے کوئی قیمت نہیں دی تھی - کار نے کولر چلائے رکھے۔ QR اسٹیکر دھول جمع کرتا ہے اور اسے کبھی کبھار صاف کرنے کی ضرورت ہوتی ہے۔

نیوزی لینڈ میں ایک دیہی پراپرٹی مینیجر نے یونٹ کو کرائے کے کاٹیج کے ساتھ ایک کھمبے پر لگایا۔ مہمان چارج شروع کرنے کے لیے اسکین کرتے ہیں۔ وہ طوفانوں کے دوران دور سے V2H خارج ہونے کے قابل بناتا ہے۔ اس کا فیصلہ: اس نے پہلا چارجر نصب کیا جس کو ایک ماہ کے اندر واپسی کی ضرورت نہیں تھی۔

ہوم V2G سوالات، جوابات

سوال: کیا بندش کے دوران AF-DC-07 پورے گھر کو بجلی دے سکتا ہے؟

A: یہ 7kW تک فیڈ کرتا ہے - فرج، لائٹس، روٹر، پمپ۔ اوون جیسے بیک وقت بھاری بوجھ اس سے بڑھ جائے گا۔

سوال: کیا V2G ڈسچارج کار کی بیٹری کو نقصان پہنچاتا ہے؟

A: گہرائی اور تعدد سمت سے زیادہ اہمیت رکھتا ہے۔ رات کو دو گھنٹے کا 7 کلو واٹ ڈسچارج ایک ہلکا سائیکل ہے۔ زیادہ تر ای وی اسے وارنٹی کے اندر ہینڈل کرتے ہیں۔

سوال: اس چارجر کے ساتھ کون سی کاریں کام کرتی ہیں؟

A: CCS یا GB/T پر ISO 15118 دو طرفہ چارجنگ کو سپورٹ کرنے والی کوئی بھی EV - پہلے اپنی کار کی V2G سپورٹ لسٹ چیک کریں۔

سوال: کیا گرڈ سے جڑنا قانونی ہے؟

A: EU اور UK کی مارکیٹوں میں، ہاں، CE اور TUV مارکس اور ایک لائسنس یافتہ الیکٹریشن کی تنصیب کے ساتھ۔

سوال: میں ٹیرف پر کتنا بچا سکتا ہوں؟

A: 20-30 سینٹ کی چوٹی وادی کے پھیلاؤ کے ساتھ، شام کے اخراج سے EUR 1-2 فی سیشن، EUR 30-60 ماہانہ کی بچت ہوتی ہے۔

سوال: اگر میرا انٹرنیٹ بند ہو جائے تو کیا ہوگا؟

A: آف لائن جبری اسٹارٹ مقامی تصدیق کے ساتھ چارج اور ڈسچارج کرتا رہتا ہے۔ بلنگ بعد میں پکڑتا ہے.

سوال: کیا مجھے گھر کے لیے علیحدہ انورٹر کی ضرورت ہے؟

A: نہیں - دو طرفہ مرحلہ DC کو AC سے الٹ دیتا ہے۔ آپ کو پینل میں ٹرانسفر سوئچ یا AC کپلنگ کی ضرورت ہے۔

سوال: کیا میں بعد میں 22 کلو واٹ تک بڑھا سکتا ہوں؟

A: نہیں، AF-DC-07 7kW پر طے شدہ ہے۔ مزید کے لیے 30kW یا 60kW AMPPAL ماڈلز تک جائیں۔
