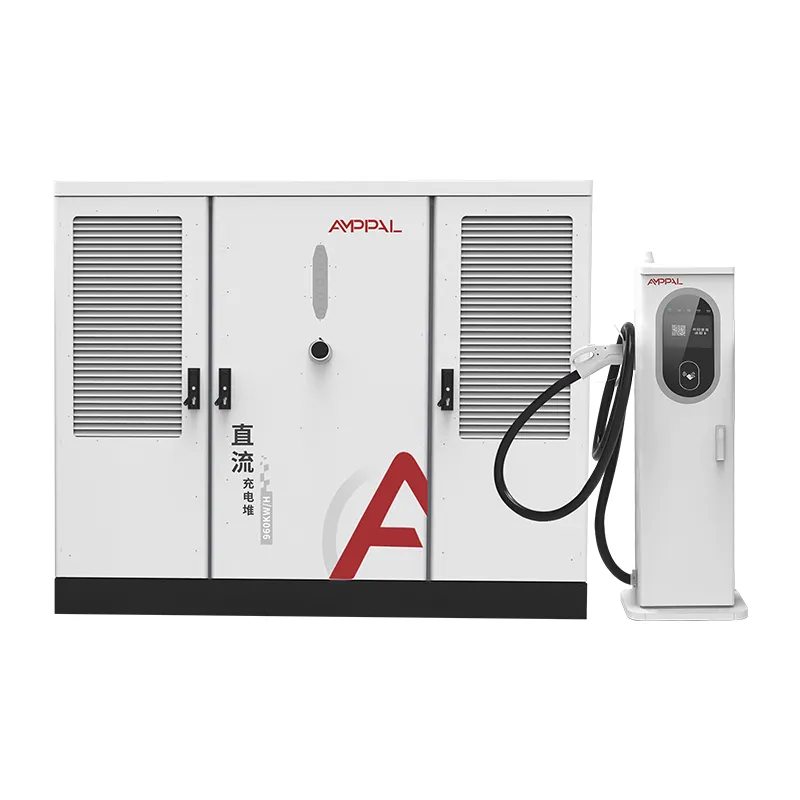

کمرشل چارجنگ ہبز کے لیے 800kW ہائی پاور سپلٹ DC EV چارجنگ سسٹم

UL سرٹیفکیٹس اصل میں کیا احاطہ کرتا ہے

شمالی امریکہ CE نشان کو بطور ثبوت قبول نہیں کرتا ہے کہ چارجر نصب کرنا محفوظ ہے۔ یہ ایک فہرست قبول کرتا ہے، اور DC فاسٹ چارج کرنے والے آلات کے لیے جو لسٹنگ UL ہے۔

یہ 800kW سپلٹ ٹائپ سسٹم UL 2202-2022 رکھتا ہے، EV چارجنگ سسٹم کے آلات کا معیار، اور UL 2231-2، عملے کے تحفظ کے نظام کا معیار جو آپریٹر کو بجلی کے جھٹکے سے بچاتا ہے۔ دونوں ہی نام کی تختی پر چھاپے گئے ہیں، اور دونوں ہی دائرہ اختیار کے معائنہ کرنے والی اتھارٹی سے بچ جاتے ہیں۔

یہ صفحہ دو معیارات کی وضاحت کرتا ہے، 480V شمالی امریکی ان پٹ ڈیزائن، اور تعمیل پوائنٹس جو پروجیکٹوں کو دوبارہ کام سے دور رکھتے ہیں۔

ہمیں اس بارے میں براہ راست ہونا چاہئے کہ یہ صفحہ کیا نہیں ہے: یہ قانونی مشورہ نہیں ہے، اور مقامی کوڈ ریاست اور کاؤنٹی کے لحاظ سے مختلف ہوتے ہیں۔ یہ کیا ہے، اس کی عملی تصویر ہے کہ کس طرح ایک فہرست شدہ 800kW سسٹم رکاوٹوں کو دور کرتا ہے جو ہم اکثر امریکی اور کینیڈا کے منصوبوں میں دیکھتے ہیں۔

شمالی امریکی مارکیٹ تک رسائی: UL بمقابلہ CE

CE نشان اور UL فہرست میں فرق کاغذی کارروائی نہیں ہے۔ یہ ہے کہ آیا سامان کو قانونی طور پر انسٹال اور بیمہ کیا جاسکتا ہے۔

CE مینوفیکچرر کی طرف سے ایک خود اعلان ہے؛ UL ایک فریق ثالث کی فہرست ہے جسے فیکٹری معائنہ اور فالو اپ آڈٹ کی حمایت حاصل ہے۔

زیادہ تر امریکی دائرہ اختیار، افادیت، اور بیمہ کنندگان کو قومی سطح پر تسلیم شدہ ٹیسٹنگ لیبارٹری کی فہرست کی ضرورت ہوتی ہے، جو اکیلے CE فراہم نہیں کرتا ہے۔

UL 2202-2022 مجموعی طور پر چارجنگ سسٹم کے آلات کا احاطہ کرتا ہے: انکلوژر، وائرنگ، ان پٹ سرکٹس، اور آؤٹ پٹ سرکٹس۔

UL 2231-2 پرسنل پروٹیکشن سسٹم، کنیکٹر اور DC آؤٹ پٹ کے درمیان سیفٹی انٹر لاک چین کا احاطہ کرتا ہے۔

دونوں فہرستوں کے ساتھ، 800kW کا نظام زیادہ تر ریاستوں میں حسب ضرورت انجینئرنگ کی جانچ کے بغیر اجازت دینے کے لیے تیار ہے۔

کینیڈا کے لیے، اسی آلات کا CSA ہم منصبوں کے خلاف جائزہ لیا جا سکتا ہے۔ ہماری UL فائلیں اس راستے کو سپورٹ کرتی ہیں۔

تکنیکی وضاحتیں

امریکی اور کینیڈین سائٹس 800kW کے لیے بنائی گئی ہیں۔

انٹر اسٹیٹ کوریڈور اسٹیشن جہاں 480V تھری فیز سروس پہلے سے موجود ہے اور 800kW کنٹریکٹ شدہ صلاحیت ہے۔

ٹرک اسٹاپس اور ریسٹ ایریاز کی بولی NEVI یا ریاستی مالی اعانت سے چلنے والے پروگراموں پر لگائی جاتی ہے جن میں درج آلات کی ضرورت ہوتی ہے۔

کارپوریٹ اور فلیٹ یارڈ ڈیزل کے بنیادی ڈھانچے کو ہائی پاور ڈی سی چارجنگ سے بدل رہے ہیں۔

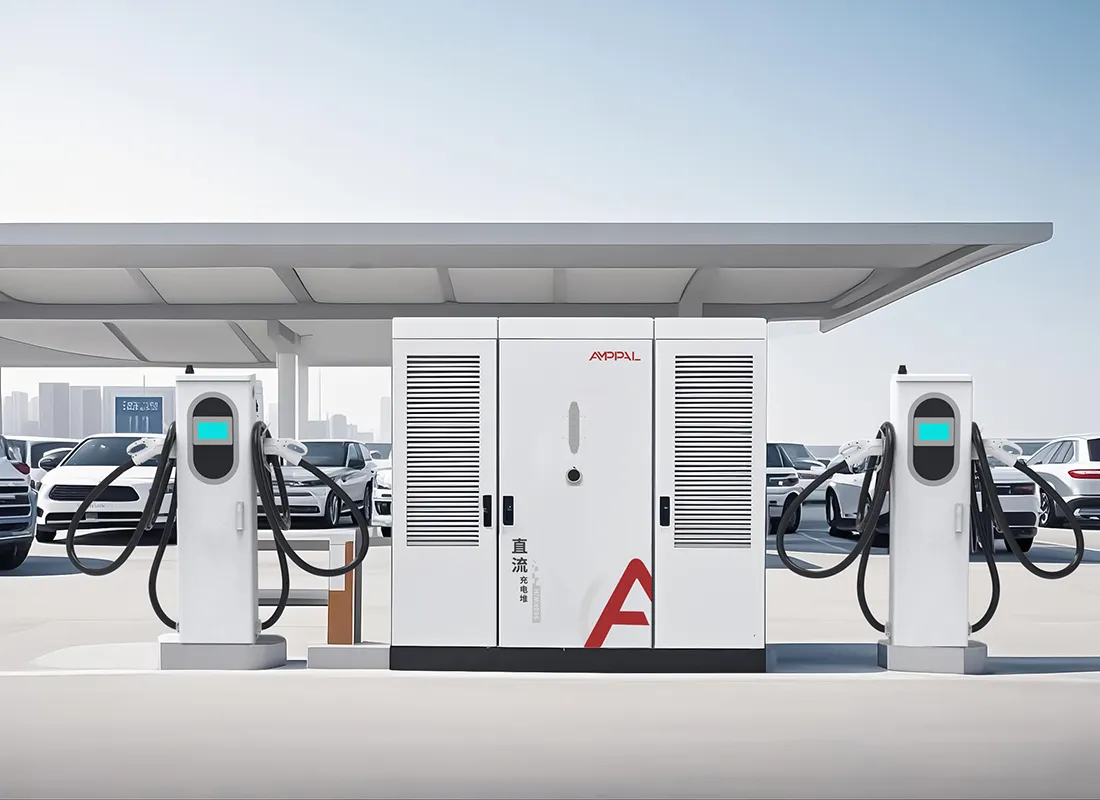

بڑی پارکنگ لاٹس اور ایک ہی وقف شدہ ٹرانسفارمر کے ساتھ شاپنگ اور تفریحی مقامات۔

یوٹیلیٹی پائلٹ پروجیکٹس ڈسٹری بیوشن نیٹ ورک پر ہائی پاور چارجنگ کا مظاہرہ کرتے ہیں۔

ہوائی اڈے اور ٹرانزٹ پارکنگ کے ڈھانچے جہاں ایک واحد 480V سروس متعدد چارجنگ زونز کو فیڈ کرتی ہے۔

480V سروس کے داخلے سے لے کر CCS1 آؤٹ پٹ تک

کابینہ کو شمالی امریکہ کے تجارتی معیار کے مطابق ڈیزائن کیا گیا ہے: AC480V ±10% 50/60Hz تھری فیز ان پٹ پر۔ معیاری 480V سروس اور کابینہ کے درمیان کسی سٹیپ اپ ٹرانسفارمر کی ضرورت نہیں ہے۔ ریکٹیفائر سٹیج براہ راست 300-1000VDC بس میں بدل جاتا ہے۔

پاور فیکٹر کریکشن ≥0.99 پر ان پٹ رکھتا ہے، جو ڈیمانڈ میٹرنگ کو صاف رکھتا ہے اور تجارتی ٹیرف پر جرمانے کے چارجز سے بچتا ہے جو ری ایکٹیو پاور کے لیے بل کرتے ہیں۔

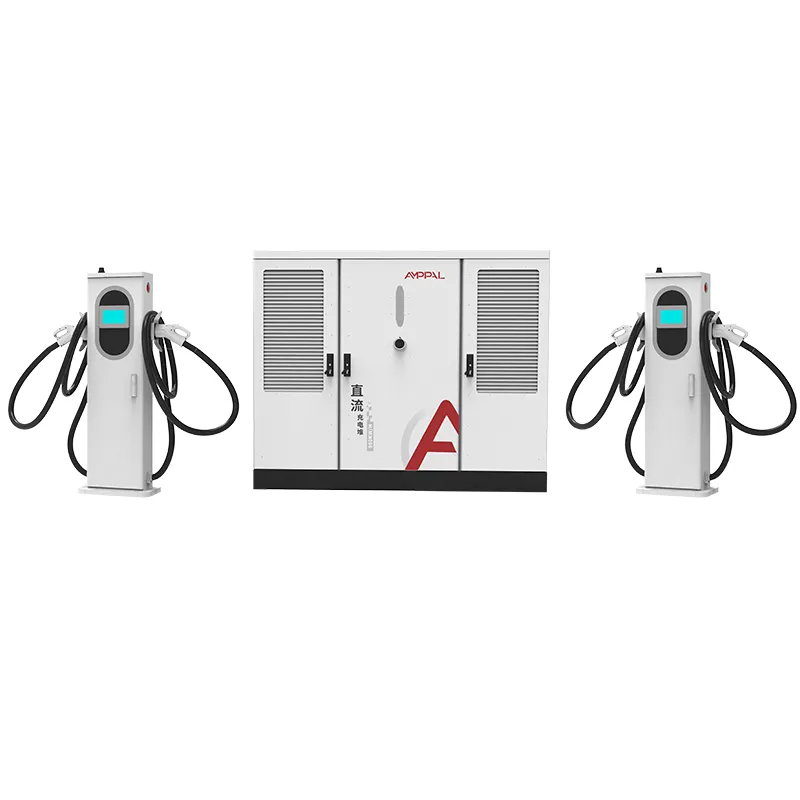

800kW کا پول 2 سے 16 ٹرمینلز کو فیڈ کرتا ہے۔ ہر ٹرمینل کنٹرولر کے ساتھ اپنے کرنٹ کو گفت و شنید کرتا ہے، اس لیے ایک 600A مائع ٹھنڈا اسٹال اور 250A ایئر کولڈ اسٹال ایک ہی کیبنٹ پر ایک ساتھ رہتے ہیں، اور آؤٹ پٹ کنیکٹر مارکیٹ کی پیروی کرتے ہیں: شمالی امریکہ کے لیے CCS1، NACS کے ساتھ دستیاب ہے۔

UL 2231-2 کے مطابق کیبنٹ کے اندر گراؤنڈ فالٹ اور عملے کے تحفظ کو سنبھالا جاتا ہے، اور اسٹیشن لوڈ مینجمنٹ اور ریموٹ کنٹرول کے لیے OCPP 1.6 یا 2.0 بیک اینڈ سے جڑتا ہے۔

حرارت کا انتظام کابینہ کے اپنے کولنگ سسٹم کے ذریعے کیا جاتا ہے، لہذا ≤65dB شور کی درجہ بندی مکمل آؤٹ پٹ پر بھی برقرار رہتی ہے۔ یہ تجارتی لاٹوں میں اہمیت رکھتا ہے جہاں پڑوسی کی پراپرٹی لائن آلات کے پیڈ کے قریب بیٹھتی ہے۔

UL مارکنگ، NEC 625، اور AHJ قبولیت

اجازت دینا وہ جگہ ہے جہاں درج سامان خود ادائیگی کرتا ہے۔ معائنہ کے وقت تین دستاویزات اہم ہیں، اور ہم ان سب کو فراہم کرتے ہیں۔

نام کی تختی پر UL نشان، جو ہماری لسٹنگ فائل میں ماڈل نمبر سے مماثل ہے، وہی ہے جو انسپکٹر تصویر بناتا ہے۔

NEC آرٹیکل 625 EV چارجنگ آلات کی تنصیب کا احاطہ کرتا ہے۔ ہمارا انسٹالیشن دستی کابینہ کو اس کے فیڈر، اوور کرنٹ، اور منقطع کرنے کے ذرائع کی ضروریات کے مطابق نقشہ بناتا ہے۔

NFPA 70 خود کوڈ ہے، اور آرٹیکل 625 اس کے اندر بیٹھا ہے۔ AHJ جائزہ گراؤنڈنگ، بانڈنگ، اور نظر میں منقطع ہونے پر مرکوز ہے۔

ہم بھیجے گئے مخصوص سیریل رینجز کے لیے UL ٹیسٹ رپورٹس اور موافقت کا سرٹیفکیٹ فراہم کرتے ہیں۔

ان پٹ سائیڈ دستاویزات میں سروس کنکشن کے لیے 480V وائرنگ ڈایاگرام اور ٹارک شیڈولز شامل ہیں۔

فنڈڈ پراجیکٹس کے لیے، ہماری UL دستاویزات سازوسامان کی فہرستوں سے میل کھاتی ہیں جو NEVI اور ریاستی پروگراموں کو بولی دہندگان سے درکار ہیں۔

یو ایل لسٹڈ یونٹس کے لیے پیداواری عمل

مرحلہ 1۔ انکلوژرز کو اسٹیل کنڈلیوں سے پنچ اور لیزر سے کاٹ دیا جاتا ہے، پھر FANUC لائنوں پر روبوٹ ویلڈ کیا جاتا ہے۔

مرحلہ 2۔ TRUMPF پریس بریک پینلز کو تشکیل دیتے ہیں۔ پاؤڈر کوٹنگ اور علاج کی پیروی کریں.

مرحلہ 3۔ AC کی تقسیم AC لائن پر UL- پہچانے گئے اجزاء اور ٹارک کنٹرول شدہ ٹرمینیشنز کے ساتھ وائرڈ ہے۔

مرحلہ 4۔ ریکٹیفائر ماڈیولز اور پرسنل پروٹیکشن بورڈ DC لائن پر لگائے گئے ہیں۔

مرحلہ 5۔ ہر کیبنٹ کا پاور فیکٹر، ریپل، اور پروٹیکشن چیک ریکارڈ کے ساتھ 800kW تک لوڈ ٹیسٹ کیا جاتا ہے۔

مرحلہ 6۔ یونٹ کو 48 گھنٹے کا برن ان سائیکل۔ لاگز سیریل نمبر کے پابند ہیں۔

مرحلہ 7۔ UL فالو اپ معائنہ کے نمونے فہرست سازی کے پروگرام کے مطابق پیداوار سے لیے گئے ہیں۔

مرحلہ 8. حتمی معائنہ اور کریٹنگ؛ پلانٹ نے 2024 تک مجموعی طور پر 10 لاکھ یونٹس بھیجے۔

کیا یہ چارجر آپ کے پروجیکٹ کی ٹائم لائن کے لیے صحیح ہے؟

جب آپ کا پروجیکٹ ریاستہائے متحدہ یا کینیڈا میں ہو، جب کسی فنڈر یا یوٹیلیٹی کو فہرست سازوسامان کی ضرورت ہو، یا جب آپ کا AHJ صرف CE- ہارڈ ویئر کو قبول نہ کرے تو 800kW UL-listed سسٹم کا انتخاب کریں۔ جب آپ ایک ایسا ماڈل چاہتے ہیں جس میں 2 سے 16 بندوقوں کی ترقی کا احاطہ کیا جائے تو یہ بھی صحیح کال ہے۔

UL نفاذ کے بغیر مارکیٹ میں ایک واحد 2 بندوق والے خوردہ کارنر کے لیے اسے منتخب نہ کریں۔ فہرست میں لاگت آتی ہے، اور صرف CE یونٹ وہاں کام کرے گا۔

آرڈر کرنے سے پہلے اپنی سروس کی صلاحیت کو چیک کریں: 480V سروس میں کابینہ کو حقیقی 800kW کی ضرورت ہے، اس کے علاوہ انش اور میٹرنگ کے لیے کمرے کی ضرورت ہے۔ ہم کوٹیشن کے ساتھ ایک سائٹ ڈیٹا چیک لسٹ بھیجتے ہیں، اور ہمارے انجینئرز اس کا جائزہ لیتے ہیں اس سے پہلے کہ آپ ارتکاب کریں۔

لیڈ ٹائمز بھی صرف CE-مارکیٹس سے مختلف ہیں: UL میں درج پروڈکشن رن اسی 15-20 ورکنگ ڈے کے شیڈول کے مطابق چلتے ہیں، لیکن کچھ امریکی پروجیکٹوں کو فنڈنگ ​​ایپلی کیشنز کے لیے ابتدائی طور پر لسٹنگ دستاویزات کی ضرورت ہوتی ہے۔ جب آپ قیمت کا تعین کرنے کی درخواست کرتے ہیں تو دستاویزات کے پیک کے لیے پوچھیں، بولی جیتنے کے بعد نہیں۔

اور اگر آپ کا پروجیکٹ خالصتاً قیاس آرائی پر مبنی ہے، جس میں کوئی سائٹ نہیں، کوئی یوٹیلیٹی معاہدہ نہیں، اور ابھی تک کوئی اجازت نامہ نہیں ہے، تو آرڈر کرنے سے پہلے انتظار کریں۔ سامان رکھتا ہے؛ پارکنگ کی جگہ نہیں ہوسکتی ہے۔

UL-Listed چارج کرنے والے آلات کے لیے AMPPAL کیوں؟

UL 2202-2022 اور UL 2231-2 درج ہیں، فیکٹری فالو اپ آڈٹ پہلے سے موجود ہیں۔

ڈرائنگ کی منظوری کے بعد 15-20 کام کے دنوں کی ترسیل؛ ایک کنٹینر سے MOQ۔

OEM/ODM: شمالی امریکی برانڈنگ، NACS یا CCS1 کنیکٹر سیٹ، اور اپنی مرضی کے مطابق کیبل کی لمبائی۔

بروکرز اور اے ایچ جے کے لیے دستاویزی پیکج: یو ایل رپورٹس، سرٹیفکیٹ آف اوریجن، اور وائرنگ ڈایاگرام۔

2014 میں قائم ایک Yueqing ہیڈ کوارٹر مینوفیکچرر، جو امریکہ اور کینیڈا سمیت 40+ ممالک کو برآمد کرتا ہے۔

پیلیٹائزنگ، لفٹنگ، اور ڈیلیوری

چار لفٹنگ پوائنٹس کے ساتھ تقریباً 2300 x 1900 x 1150 ملی میٹر کے اسٹیل کے فریم والے کریٹ میں کابینہ جہاز بھیجتی ہے۔ ٹرمینلز کو کیبلز کے ساتھ پیلیٹائز کیا جاتا ہے اور کنیکٹر محفوظ ہوتے ہیں۔ ایک 40 فٹ اونچا مکعب کنٹینر کابینہ کے علاوہ آٹھ ٹرمینلز تک فٹ بیٹھتا ہے۔

ڈیلیوری کی شرائط FOB Ningbo یا CIF کسی امریکی یا کینیڈین بندرگاہ پر ہیں۔ دستاویزات، انوائس، پیکنگ لسٹ، بل آف لیڈنگ، یو ایل ٹیسٹ رپورٹس، اور سرٹیفکیٹ آف اوریجن لوڈ ہونے کے 3 کام کے دنوں کے اندر جاری کیے جاتے ہیں۔

کریٹ میں 2200mm-لمبے کیبنٹ کے لیے دھاندلی کا خاکہ شامل ہے، اور ہماری کمیشننگ گائیڈ سائٹ کے لیے فورک لفٹ اور کرین کے اختیارات کا احاطہ کرتی ہے۔

سروس نیٹ ورک اور وارنٹی کی شرائط

دو سال کی معیاری وارنٹی کابینہ، ٹرمینلز، پاور ماڈیولز اور پروٹیکشن کنٹرولر کا احاطہ کرتی ہے۔

وارنٹی کی ناکامی پر کراس شپ ایکسچینج؛ ہمارے اسٹاک سے 5 کام کے دنوں کے اندر متبادل ڈسپیچ۔

ریموٹ OCPP تشخیص اور فرم ویئر اپ ڈیٹس جو ہمارے انجینئرز کے ذریعے ٹائم زونز میں سنبھالے جاتے ہیں۔

شمالی امریکہ کے صارفین کے لیے اسپیئر پارٹ کٹس: فیوز، کنیکٹر، اور کنٹرول بورڈ شیلف پر رکھے ہوئے ہیں۔

دیکھ بھال کے سالانہ مشورے میں پہلے سال کے بعد ٹارک کی دوبارہ جانچ اور ہر 6 ماہ بعد کنیکٹر پہننے کا معائنہ شامل ہے۔

شمالی امریکہ کی تنصیبات کے لیے استعمال کے نوٹس

غلط: 208V سروس سے کابینہ کو کھانا کھلانا۔ دائیں: AC480V ±10% تھری فیز فراہم کریں، جیسا کہ UL لسٹنگ فرض کرتی ہے۔

غلط: آلات کی نظر میں منقطع ہونے کا مطلب چھوڑنا۔ دائیں: NEC 625 اور ہمارے وائرنگ ڈایاگرام کے مطابق منقطع انسٹال کریں۔

غلط: اکیلے نالی کے ذریعے گراؤنڈ کرنا۔ دائیں: انسٹالیشن مینوئل کے مطابق ایک مخصوص آلات گراؤنڈ کنڈکٹر چلائیں۔

غلط: یہ فرض کرنا کہ UL فہرست غیر فہرست شدہ فریق ثالث ٹرمینل کا احاطہ کرتی ہے۔ دائیں: درج نظام کے ساتھ فراہم کردہ ٹرمینلز کا استعمال کریں۔

غلط: توانائی پیدا کرنے سے پہلے AHJ واک تھرو کو چھوڑنا۔ دائیں: UL فائل کے ساتھ انسپکٹر کو مدعو کریں اور ٹیسٹ رپورٹیں ہاتھ میں رکھیں۔

UL- فہرست شدہ تنصیبات پر آپریٹر کی رائے

کیلیفورنیا، ریاستہائے متحدہ میں ایک چارجنگ نیٹ ورک نے ایک راہداری کی جگہ پر 800kW کی دو الماریاں لگائیں اور پہلے دورے پر معائنہ پاس کیا۔ پراجیکٹ مینیجر کی واحد شکایت: کریٹ ٹرکنگ کوٹ سے دو دن بعد پہنچا، جس نے کمیشننگ کو ہفتے کے آخر تک دھکیل دیا۔

اونٹاریو، کینیڈا میں ایک یوٹیلیٹی کنٹریکٹر نے برقی کام کی پری بولی کے لیے 480V وائرنگ ڈایاگرام استعمال کیا۔ اس کی رائے یہ تھی کہ ٹارک شیڈول نے اسے دوبارہ کام کرنے کی کال بچائی، حالانکہ اس کی خواہش تھی کہ اس کے اسٹال کے لے آؤٹ کے لیے ٹرمینل کیبل 0.5 میٹر لمبی ہو۔

اوہائیو، ریاستہائے متحدہ میں ایک فلیٹ آپریٹر اپنے ٹرک یارڈ کے لیے فی کابینہ 10 بندوقیں چلاتا ہے۔ نو ماہ کے بعد، ایک ٹرمینل کے کنیکٹر لیچ کو تبدیل کرنے کی ضرورت ہے۔ کراس شپ اسپیئر چار دن میں پہنچ گیا، اور باقی اسٹیشن نے کبھی چارج کرنا بند نہیں کیا۔

اکثر پوچھے گئے سوالات: سرٹیفیکیشن اور انسٹالیشن

سوال: کیا 800kW کابینہ UL درج ہے یا صرف تجربہ کیا گیا ہے؟

A: درج شدہ، UL 2202-2022 اور UL 2231-2 کے تحت، جاری فیکٹری فالو اپ آڈٹس کے ساتھ۔

س: سی ای امریکہ کے لیے کیوں کام نہیں کرتا؟

A: امریکی اجازت اور انشورنس کے لیے عام طور پر قومی سطح پر تسلیم شدہ ٹیسٹنگ لیبارٹری کی فہرست کی ضرورت ہوتی ہے۔ CE ایک صنعت کار کا خود اعلان ہے۔

س: سسٹم کو کس ان پٹ وولٹیج کی ضرورت ہے؟

A: AC480V ±10% 50/60Hz پر، شمالی امریکہ کی معیاری تجارتی خدمت۔

سوال: کیا NEC 625 کو سائٹ پر کسی خاص چیز کی ضرورت ہے؟

A: مناسب فیڈر کا سائز، اوورکرنٹ تحفظ، اور ایک منقطع ہونے کا مطلب نظر کے اندر؛ ہمارے دستی نقشے ہر ضرورت کو۔

سوال: کیا ٹرمینلز ایک ہی کابینہ میں CCS1 اور NACS ہوسکتے ہیں؟

A: ہاں، کنیکٹر سیٹ آرڈر کے وقت فی ٹرمینل تفویض کیے جاتے ہیں۔

سوال: کیا کابینہ سے پہلے ٹرانسفارمر کی ضرورت ہے؟

A: صرف اس صورت میں جب آپ کی خدمت درمیانے وولٹیج کی ہو۔ 480V سروس سے کابینہ براہ راست جڑتی ہے۔

سوال: 800 کلو واٹ سسٹم کتنی بندوقیں چلا سکتا ہے؟

A: 2 سے 16 تک، 250A ایئر کولڈ اور 600A مائع ٹھنڈے ٹرمینلز کو ملانا۔

س: میرے بروکر اور اے ایچ جے کو کن دستاویزات کی ضرورت ہوگی؟

A: UL ٹیسٹ رپورٹس، اصل کا سرٹیفکیٹ، پیکنگ لسٹ، اور وائرنگ ڈایاگرام، یہ سب شپمنٹ کے ساتھ شامل ہیں۔
