کمرشل ای وی نیٹ ورکس کے لیے 480kW مائع ٹھنڈا DC فاسٹ چارجنگ پاور سسٹم

سادہ شرائط میں 480kW S2 اسٹیک

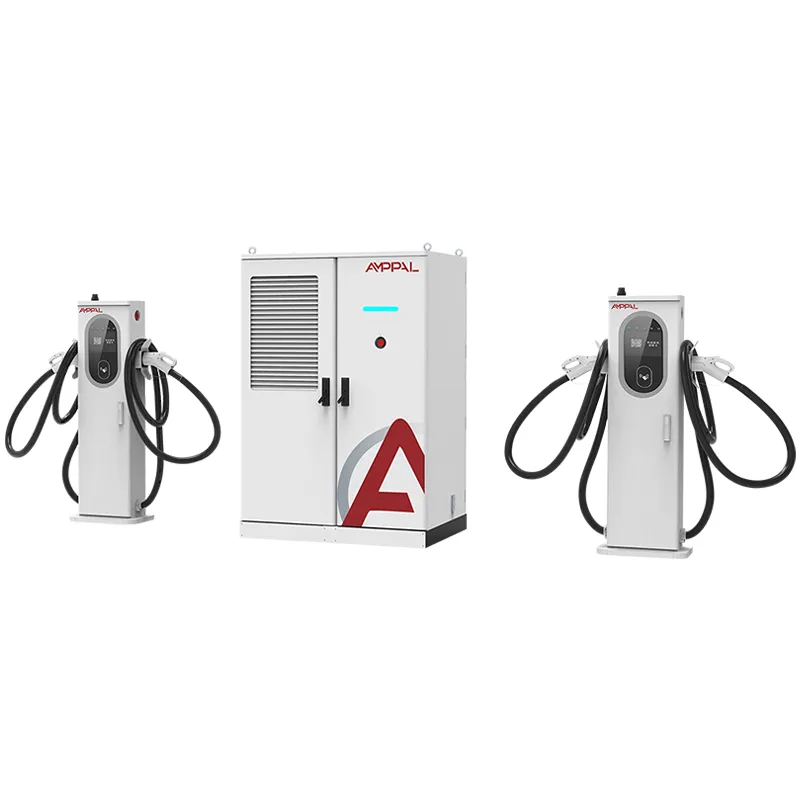

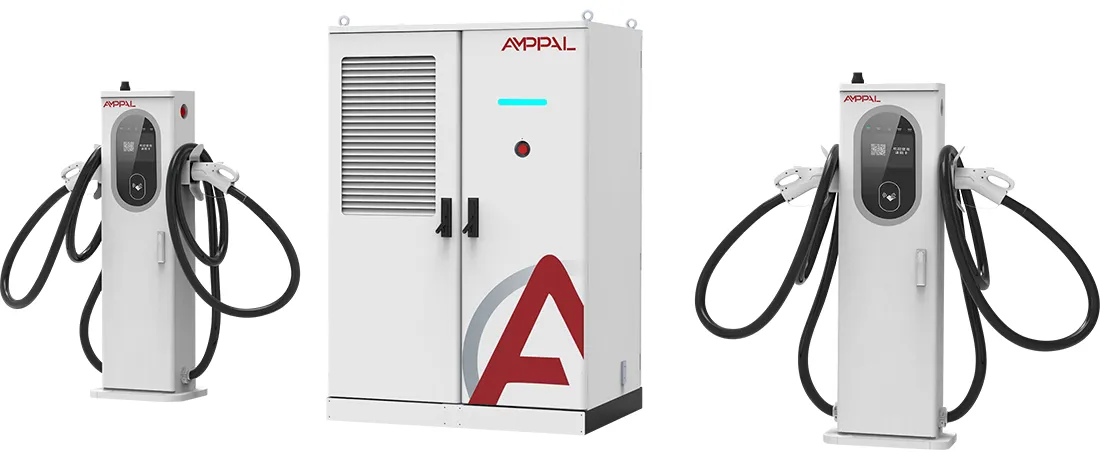

AF-DC-480-LC-S2 ایک 480kW چارجنگ اسٹیک ہے جس میں ایک جان بوجھ کر انتخاب کیا گیا ہے: ہر ٹرمینل 600A پر مائع ٹھنڈا ہوتا ہے، اور کولنگ لوپ کیبل اور گن کے ذریعے چلتا ہے، نہ صرف پاور ماڈیول سے۔ 1850 x 1850 x 1000 ملی میٹر مین کیبنٹ ٹرمینلز کو کرنٹ فراہم کرتی ہے جو ڈرائیور کے لیے ایک ہاتھ سے اٹھانے کے لیے کافی پتلی رہتی ہے۔

طبیعیات ناقابل معافی ہے۔ تانبے کے ذریعے ایک 600A DC کرنٹ کو تقریباً 240mm² کنڈکٹر کراس سیکشن کی ضرورت ہوتی ہے۔ موصلیت میں لپٹی ہوئی، اس سائز کی ایک ایئر کولڈ کیبل کا وزن تقریباً 7-8 کلوگرام فی میٹر ہے اور یہ اتنا سخت ہے کہ صارف کا مقابلہ کر سکے۔ اسی کرنٹ کو ایک پتلی کیبل کے ذریعے دبائیں اور تانبا منٹوں میں 90°C سے گزر جاتا ہے۔

مائع کولنگ اس تجارت کو توڑ دیتی ہے۔ کولنٹ جیکٹ کے اندر گردش کرتا ہے، گرمی کو منبع پر لے جاتا ہے، اور کنڈکٹر کو عملی سائز تک سکڑنے دیتا ہے۔ نتیجہ ایک بندوق اور کیبل اسمبلی لائٹ ہے جو 600A پر ایک ہاتھ سے پلگ ان کے لیے کافی ہے۔

آپ کی سائٹ کے لیے 600A لیکویڈ کولڈ کیبلز کیا بدلتی ہیں۔

سنگل ہینڈ ایرگونومکس: مائع کولڈ گن اور کیبل کا وزن اسی کرنٹ کے لیے ریٹیڈ ایئر کولڈ اسمبلی سے تقریباً 60% کم ہے، جو 16 گھنٹے کی شفٹ دنوں میں اہمیت رکھتا ہے۔

کیبل کا درجہ حرارت مسلسل 600A پر 40°C کے قریب رہتا ہے، اس لیے ربڑ کی جیکٹ نرم نہیں ہوتی، کنیکٹر رینگتا نہیں، اور رابطے کی مزاحمت مستحکم رہتی ہے۔

پتلی کیبلز مزید پہنچتی ہیں: 5 میٹر کی مائع کیبل حقیقی طور پر لچکدار ہوتی ہے، لہذا ایک ٹرمینل دوسری بندوق کے بغیر سامنے اور پیچھے دونوں چارج پورٹس پر کام کرتا ہے۔

کولنگ لوپ سیل کر دیا گیا ہے: ٹرمینل کے اندر ایک چھوٹا پمپ اور ریڈی ایٹر ایک مقررہ بہاؤ کی شرح پر کولنٹ کو منتقل کرتا ہے، جس میں کوئی چلر نہیں، کوئی پانی کا ٹاپ اپ اور کوئی بیرونی پلمبنگ نہیں ہے۔

پائیدار 600A نقطہ ہے: جہاں ایئر کولڈ بندوقیں مکمل کرنٹ کے 15-20 منٹ کے بعد کم ہوجاتی ہیں، مائع ٹرمینل 600A کو اس وقت تک رکھتا ہے جب تک گاڑی پوچھتی ہے۔

اس کے پیچھے 480kW کا پول دو 800V ٹرکوں یا تین سیڈان کو ایک دوسرے کو بھوکے مارے بغیر ایک ساتھ کھینچنے دیتا ہے۔

تکنیکی وضاحتیں

پانچ سائٹ پروفائلز جو S2 کو دیکھنا چاہئے۔

فلیگ شپ ہائی وے چارجرز جہاں پریمیم ای وی مالکان وزن اور کیبل کی سختی کو سنبھال کر سائٹ کا جائزہ لیتے ہیں۔

الیکٹرک وینز اور ٹرکوں کے لیے ڈپو لین جس میں 800V آرکیٹیکچرز ہیں جو 600A کو 30-60 منٹ تک کھینچتے ہیں۔

کوریڈور سائٹس جو تھرمل ڈیریٹنگ کے بغیر بیک ٹو بیک فاسٹ سیشنز کو برقرار رکھتی ہیں۔

تنگ شہری پیڈ جہاں لمبی، سخت ایئر کولڈ کیبلز ملحقہ خلیج کو روک دیں گی۔

وہ اسٹیشن دکھائیں جہاں آپریٹر بوڑھے ڈرائیوروں کے لیے کیبل کا سب سے کم وزن چاہتا ہے۔

مائع کولڈ کیبل لوپ کے اندر

لوپ ٹرمینل کے اندر سے شروع ہوتا ہے: ایک DC پمپ ایک نلی کے ذریعے کولنٹ کو دھکیلتا ہے جو کیبل جیکٹ کی پوری لمبائی کو چلاتا ہے، کنیکٹر کانٹیکٹ بلاک کو لپیٹتا ہے، اور ایک چھوٹے سے ایئر کولڈ ریڈی ایٹر پر واپس آتا ہے۔ بہاؤ کی شرح اور داخلی درجہ حرارت کی نگرانی کی جاتی ہے، اور جب بھی ٹرمینل پلگ ان ہوتا ہے تو پمپ چلتا ہے، نہ صرف چارجنگ کے دوران۔

جہاں پیدا ہوتا ہے وہاں حرارت ہٹا دی جاتی ہے۔ 600A کانٹیکٹ بلاک، کیبل کنڈکٹر اور ہینڈل سبھی لوپ کے اندر بیٹھتے ہیں، اس لیے ان میں سے کوئی بھی 50°C دن میں بھی تقریباً 45°C سے زیادہ نہیں ہوتا ہے۔ ایئر کولنگ، اس کے برعکس، گرمی کو کیبل جیکٹ میں پھینک دیتی ہے اور محیطی ہوا پر منحصر ہوتی ہے جو پہلے سے گرم ہو سکتی ہے۔

چونکہ لوپ سیل ہے اور کولنٹ ایک غیر کنڈکٹیو ڈائی الیکٹرک سیال ہے، اس لیے پانی نہیں ہے، کوئی سنکنرن راستہ نہیں ہے، اور -25°C تک منجمد ہونے کا کوئی خطرہ نہیں ہے۔ AMPPAL سیال اور نلی کی درجہ بندی کی وضاحت کرتا ہے، اور کریٹنگ سے پہلے فیکٹری میں سرکٹ کا پریشر ٹیسٹ کیا جاتا ہے۔

پیپر ٹریل: سرٹیفکیٹس اور ٹیسٹ رپورٹس

CE, TUV, CB, CCC اور UL سرٹیفکیٹ AF-DC-480-LC-S2 کا احاطہ کرتے ہیں، اور مائع ٹھنڈا بندوق اپنا کنیکٹر سرٹیفیکیشن رکھتی ہے۔

کولنٹ سرکٹ کو 2x آپریٹنگ پریشر پر پریشر ٹیسٹ کیا جاتا ہے، اور ہوز اسمبلی کو 20,000 سائیکل فلیکس ٹیسٹ پر نمونہ کیا جاتا ہے۔

1000VDC پر موصلیت کی مزاحمت اور زمینی تسلسل کو ہر یونٹ پر چیک کیا جاتا ہے۔

تھرمل توثیق کیبل، گن اور کنیکٹر پر تحقیقات کے ساتھ، لوڈ بینک پر 8 گھنٹے تک مسلسل 600A چلتا ہے۔

IP54 فی IEC 60529 اور سرج امیونٹی فی IEC 61000-4-5 بیچ ٹیسٹ ریکارڈ کا حصہ ہیں۔

ٹیسٹ رپورٹیں کسٹم، انشورنس اور گرڈ پیپر ورک کے لیے بیچ کے ساتھ بھیجی جاتی ہیں۔

S2 کابینہ کے لیے آٹھ پیداواری اقدامات

انکلوژر پینلز TRUMPF مشینوں پر لیزر کٹ ہیں اور CNC سے بنے ہیں۔

الماریاں پاؤڈر لیپت آؤٹ ڈور ختم کرتی ہیں۔

پاور ماڈیول سرشار ڈی سی لائن پر جمع ہوتے ہیں۔

مائع ٹھنڈا بندوق اور کیبل ایک الگ صاف بینچ پر مہر بند کولنٹ بھرنے کے ساتھ بنائے گئے ہیں۔

بس بارز اور ہائی کرنٹ ہارنیسز ٹارک کنٹرول والے ٹولز کے ساتھ نصب ہیں۔

FANUC روبوٹ ماڈیول لگاتے ہیں، اور کولنٹ لوپ کو وائرنگ کے بعد پریشر ٹیسٹ کیا جاتا ہے۔

فرم ویئر اور او سی پی پی پروفائلز آپ کے بیک اینڈ سے چمکے اور مماثل ہیں۔

480kW پر 48 گھنٹے کا لوڈ بینک برن ان حتمی معائنہ اور کریٹنگ سے پہلے ہوتا ہے۔

کیا 600A اس کے قابل ہے؟ ایک سیدھا جواب

S2 خریدیں اگر آپ کی سائٹ واقعی 600A: 800V ٹرک، پریمیم سیڈان، یا بیک ٹو بیک تیز سیشنز کے ساتھ ایک کوریڈور لوڈ کرے گی۔ یہ واحد شرط ہے جہاں مائع کیبل ہارڈویئر اپنے لیے ادائیگی کرتا ہے، عام طور پر صرف استعمال پر 12-18 ماہ کے اندر۔

اگر آپ کا ٹریفک 400V کاریں 250A سے کم ہے تو اسے نہ خریدیں۔ ایئر کولڈ 480kW یونٹ یا مکسڈ ٹرمینل S1 کی قیمت کم ہوگی، اور ایک 600A مائع بندوق جو کبھی 600A نہیں دیکھتی ہے، دیکھ بھال کے ساتھ ایک عیش و آرام کی چیز ہے۔ اگر آپ کی ٹیم ہر چھ ماہ بعد 15 منٹ کا کولنٹ چیک نہیں کر سکتی تو اسے نہ خریدیں۔

اگر آپ اب بھی S2 کے مقابلے S1 کا وزن کر رہے ہیں، تو یاد رکھیں S1 ایئر کولڈ ٹرمینلز کو دستیاب رکھتا ہے جبکہ S2 ایسا نہیں کرتا ہے۔ ایک بار جب آپ یہ فیصلہ کر لیتے ہیں کہ سائٹ آل پریمیم ہے تو S2 ایک طویل مدتی جواب ہے۔

AMPPAL سے S2 خریدنے کی پانچ ٹھوس وجوہات

480kW S2 اسی Yueqing فیکٹری میں بنایا گیا ہے جس نے سعودی عرب میں NEOM گرین ہائیڈروجن پروجیکٹ کو 500 مائع ٹھنڈے یونٹس فراہم کیے تھے۔

15-20 کام کے دنوں کا لیڈ ٹائم اور اسٹاک کنفیگریشن کے لیے ایک یونٹ MOQ۔

مکمل سرٹیفکیٹ پیک اور یونٹ کے ساتھ مائع کیبل اسپیک شیٹ جہاز۔

AMPPAL کے اپنے آپریٹنگ نیٹ ورک میں 200+ اسٹیشنز، لہذا فیلڈ میں ناکامی کا ڈیٹا ڈیزائن میں واپس آتا ہے۔

پروجیکٹ کی زندگی کے لیے ایک نامزد انجینئر کے ساتھ EXW, FOB Ningbo یا CIF قیمتوں کا تعین۔

S2 جہاز کیسے: کریٹنگ اور کنٹینر لوڈنگ

S2 کی مرکزی کابینہ 1850 x 1850 x 1000 ملی میٹر کی پیمائش کرتی ہے اور ایک مضبوط پلائیووڈ کریٹ میں جہازوں کو ٹاپ اسٹیکنگ کے لیے درجہ بندی کیا جاتا ہے۔ ہر مائع ٹھنڈا ہوا ٹرمینل اپنے ہی فوم والے باکس میں سفر کرتا ہے جس میں کولنٹ لوپ پہلے سے بھرا ہوا اور سیل ہوتا ہے۔

دو ٹرمینلز کے ساتھ ایک S2 معیاری 40 فٹ کنٹینر لے آؤٹ ہے۔ کریٹ فرش کی ریلوں سے جڑا ہوا ہے اور ٹرمینل بکس اس کے ساتھ پٹے ہوئے ہیں۔ مجموعی وزن فی سیٹ تقریباً 1300-1500 کلوگرام ہے۔

شپنگ دستاویزات: کمرشل انوائس، پیکنگ لسٹ، بل آف لیڈنگ، سرٹیفکیٹ آف اوریجن اور بیچ ٹیسٹ رپورٹس۔ ہم EXW، FOB ننگبو یا CIF کا حوالہ دیتے ہیں۔

کولنٹ کی دیکھ بھال وارنٹی پیکج کا حصہ ہے۔

2 سالہ وارنٹی اسٹیک، ٹرمینلز، ماڈیولز اور سیل شدہ کولنٹ سرکٹ کا احاطہ کرتی ہے۔

کولنٹ ری فل کٹس اور ہوز کلیمپ 3-5 کام کے دنوں میں بھیجے جاتے ہیں۔ فیکٹری سیال کی تفصیلات شائع کرتی ہے تاکہ آپ مقامی طور پر حاصل کر سکیں۔

سہ ماہی ریموٹ چیک کولنٹ درجہ حرارت کے رجحانات کا احاطہ کرتے ہیں، جو فلیگ پمپ جلد پہنتے ہیں۔

6 ماہ کی سروس چیک لسٹ (کولینٹ لیول، ہوز کلیمپ، کنیکٹر وئیر) پانچ زبانوں میں فراہم کی گئی ہے۔

ایک وقف شدہ WhatsApp چینل آپ کو فروخت کے بعد کے انجینئر سے جوڑتا ہے جو آپ کے سیریل نمبرز جانتا ہے۔

مائع ٹھنڈی بندوقوں کو سنبھالنا: غلط بمقابلہ دائیں

غلط: لوپ میں نل کا پانی یا عام کولنٹ استعمال کرنا۔ دائیں: صرف ڈائی الیکٹرک سیال کا استعمال کریں AMPPAL بیان کرتا ہے۔ پمپ کی مہریں اور نلی کی درجہ بندی اس پر منحصر ہے۔

غلط: سیشنز کے درمیان مائع کیبل کو زمین پر مضبوطی سے کوائل کرنا۔ دائیں: اسے فلیٹ رہنے دیں یا فراہم کردہ ہک پر لٹکا دیں۔ تنگ کنڈلی اندرونی نلی کنک.

غلط: یہ فرض کرنا کہ ٹرمینل ان پلگ ہونے پر خود ہی ٹھنڈا ہو جاتا ہے۔ دائیں: بندوق بند ہونے پر پمپ رک جاتا ہے۔ اگلے پلگ ان سے پہلے گرمی سے بچنے کے لیے ٹرمینل کو سایہ میں رکھیں۔

غلط: پہنی ہوئی مائع بندوق کو اسٹاک سے ایئر کولڈ یونٹ سے تبدیل کرنا۔ دائیں: S2 ٹرمینل بے وائرڈ ہے اور مائع بندوقوں کے لیے ٹھنڈا ہے۔ مماثل 600A یونٹ استعمال کریں۔

غلط: چھ ماہ کے چیک کو چھوڑنا کیونکہ لوپ سیل ہے۔ دائیں: سطح، کلیمپ اور کنیکٹر پہننے کی جانچ کریں۔ ایک ناکام پمپ پگھلے ہوئے کنیکٹر کے مقابلے میں تبدیل کرنا بہت سستا ہے۔

600A سروس کے چھ ماہ بعد آپریٹر کی رائے

ایک ڈچ کوریڈور آپریٹر نے اگست 2025 سے سروس پلازہ میں دو S2s چلائے۔ ان کے چارج پوائنٹ آپریٹر نے 28°C کے محیط میں 40 منٹ کے 600A سیشن کے بعد گن کیبل کا درجہ حرارت 42°C پر ناپا، اور ڈرائیوروں نے لائٹ ہینڈل پر تبصرہ کیا۔ ان کی شکایت: ٹرمینل پیڈسٹل پیڈ کی دیکھ بھال کے دوران اٹھانے کے لیے بھاری ہے۔

NACS مطابقت کی جانچ کرنے والے ایک امریکی سائٹ کے ڈویلپر نے کہا کہ 5 میٹر مائع کیبل ٹرک کو تبدیل کیے بغیر ایک پک اپ کے عقبی بندرگاہ تک پہنچ گئی، جس کی انہیں 600A بندوق سے توقع نہیں تھی۔ انہوں نے اسپیئر پارٹ لیڈ ٹائم کو اہم خطرہ کے طور پر جھنڈا لگایا اور اسٹیک کے ساتھ ایک اسپیئر ٹرمینل کا آرڈر دیا۔

بھاری روڈ ٹرک چلانے والے آسٹریلیائی ڈپو نے تین گھنٹے کی کھڑکیوں میں S2 کو مکمل 600A پر دھکیل دیا۔ تھرمل ڈیٹا رکھا گیا، لیکن سائٹ انجینئر ایک لمبی نلی چاہتا تھا۔ AMPPAL اب 7-میٹر مائع کیبلز بطور کسٹم لائن آئٹم پیش کرتا ہے۔

600A Liquid Cable FAQ

سوال: 600A صرف مائع کولنگ کے ساتھ کیوں عملی ہے؟

A: 600A پر تانبے کا نقصان تقریباً 25kW فی 100 میٹر کیبل تک پہنچ جاتا ہے، اور ہوا اس حرارت کو ہاتھ سے پکڑی بندوق سے باہر نہیں لے جا سکتی۔

سوال: بندوق کتنی بھاری ہے؟

A: مکمل مائع اسمبلی تقریباً 60% ہلکی ہے مساوی ایئر کولڈ سے، ایک ہاتھ سے استعمال کے لیے کافی ہلکی۔

سوال: کیا کولنٹ کو تبدیل کرنے کی ضرورت ہے؟

A: ہر 2 سال یا 40,000 سیشنز، جو بھی پہلے آئے۔ فیکٹری ری فل کٹ فراہم کرتی ہے۔

سوال: اگر پمپ ناکام ہو جائے تو کیا ہوگا؟

A: ٹرمینل محفوظ سطح پر پہنچتا ہے اور OCPP پر خرابی کی اطلاع دیتا ہے۔ پمپ ایک فیلڈ بدلنے والا حصہ ہے۔

سوال: کیا S2 ایک ساتھ دو 800V ٹرک چارج کر سکتا ہے؟

A: جی ہاں، 480kW کا پول ٹرمینلز کے درمیان تقسیم ہوتا ہے، اور ہر 600A لین کو پول کی حد تک وہی ملتا ہے جس کی وہ درخواست کرتی ہے۔

سوال: کیا کیبل پیچھے کی بندرگاہوں کے لیے کافی لمبی ہے؟

A: معیاری 5 میٹر ہے، اور 7 میٹر حسب ضرورت آرڈر کے طور پر دستیاب ہے۔

سوال: کیا سرد موسم کولنٹ کو متاثر کرتا ہے؟

A: نہیں، ڈائی الیکٹرک فلوئڈ کی درجہ بندی -25°C ہے اور لوپ سیل ہے، اس لیے منجمد ہونے کا کوئی خطرہ نہیں ہے۔

سوال: لیڈ ٹائم کیا ہے؟

A: تصدیق اور جمع کرنے کے بعد اسٹاک کنفیگریشن کے لیے 15-20 کام کے دن۔
