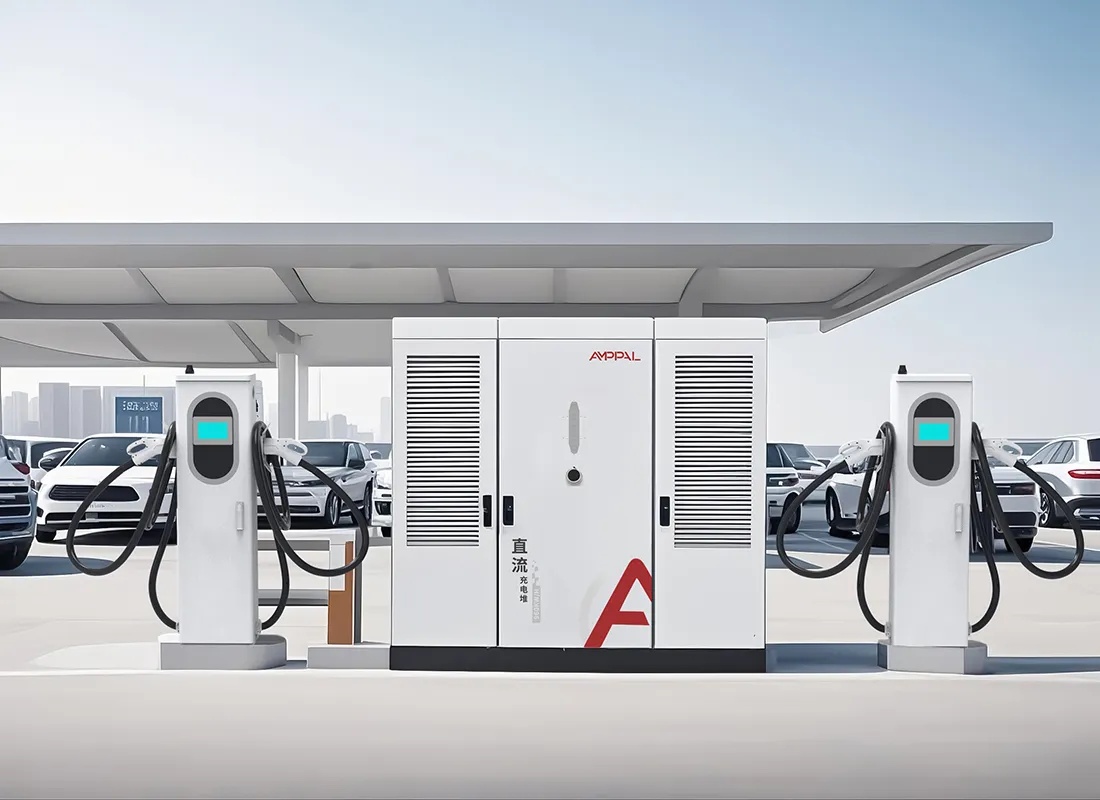

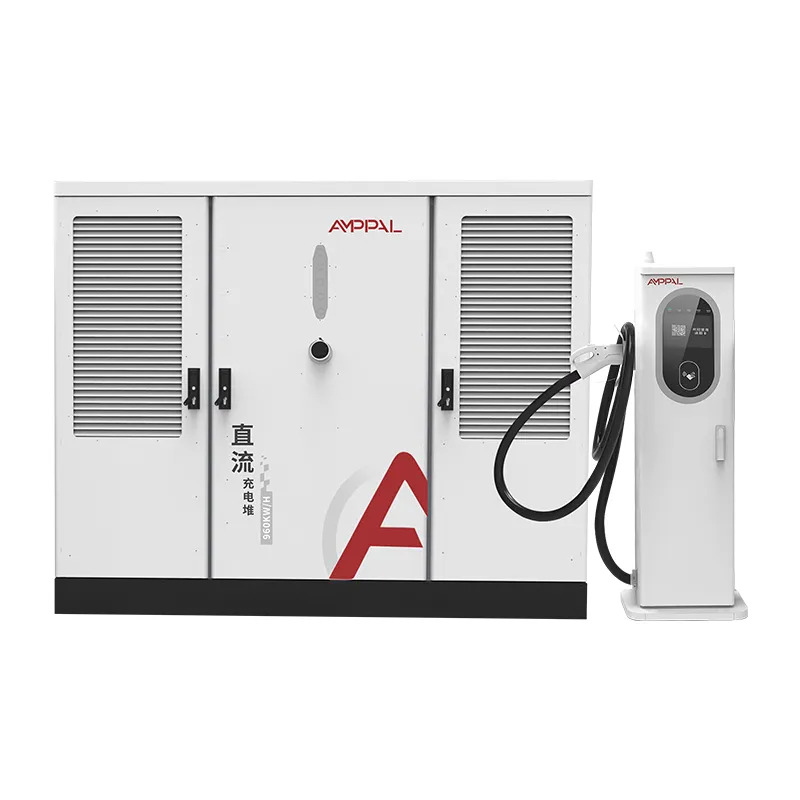

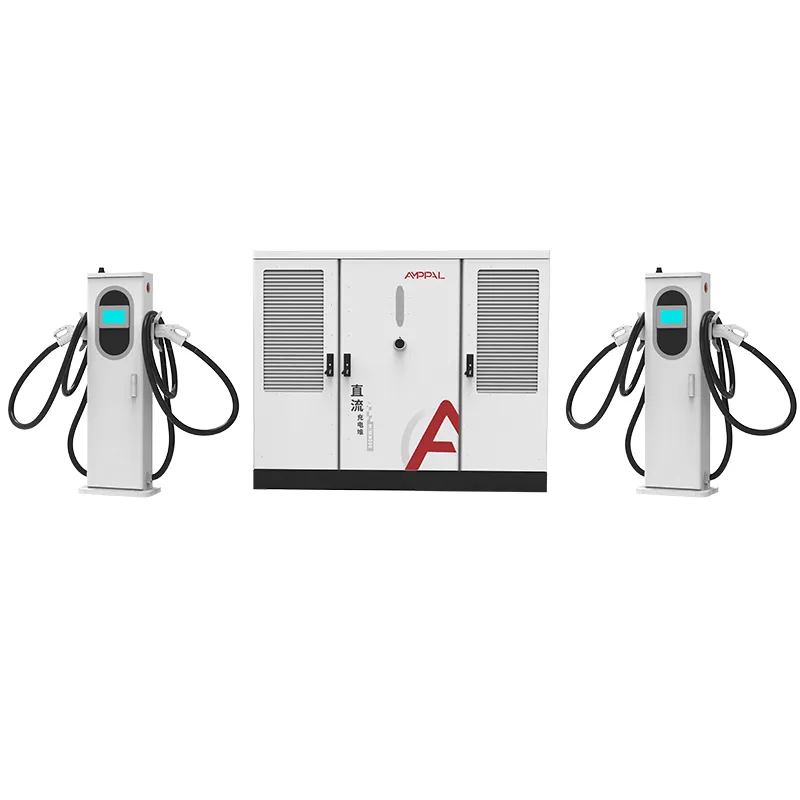

ہیوی ڈیوٹی فلیٹس کے لیے 600kW مائع کولڈ الٹرا فاسٹ ای وی چارجنگ سسٹم

AF-DC-600 کیا ہے اور یہ کیا سگنل دیتا ہے۔

AF-DC-600 ایک 600kW مائع ٹھنڈا چارجنگ اسٹیک ہے جس سے ملنے کے لیے بنایا گیا ہے کہ صنعت کہاں جا رہی ہے، نہ کہ آج جہاں ہے۔ اس کے 600A مائع ٹھنڈے ٹرمینلز کنیکٹر جیومیٹری کی پیروی کرتے ہیں جسے AMPPAL نے خود اپریل 2025 میں کینٹن میلے میں تجویز کیا تھا، ایک تجویز جس نے بین الاقوامی الیکٹرو ٹیکنیکل کمیشن (IEC) کے ماہرین کی توجہ مبذول کروائی تھی۔

معیاری 60kW کے مقابلے میں 600kW پر زیادہ اہمیت رکھتا ہے۔ کوئی بھی صنعت کار ایک بڑا پاور ماڈیول بنا سکتا ہے۔ اصل سوال یہ ہے کہ کیا ڈرائیور کے ہاتھ میں پلگ آج بھی 2030 میں آپ کے جانشین کے بنائے گئے اسٹیشن پر فٹ ہو گا۔

یہ اسٹیک ٹھوس نتیجہ ہے: ایک 600kW پاور پول، 600A مائع بندوقیں، OCPP 1.6/2.0 ٹیلی میٹری، اور ایک انٹرفیس جو کنیکٹر ارتقاء کی ایک دہائی تک زندہ رہنے کے لیے ڈیزائن کیا گیا ہے۔

اس تجویز میں فزیکل پرت کا احاطہ کیا گیا ہے جس کو زیادہ تر دکاندار چھوڑ دیتے ہیں: کولنٹ کی متعلقہ اشیاء اور رابطہ لے آؤٹ جو یہ فیصلہ کرتا ہے کہ آیا مینوفیکچرر A کی بندوق مینوفیکچرر B کے اسٹیشن کے ساتھ ملتی ہے۔ اس پرت کے بغیر، ہر 600A کی تعیناتی ایک جزیرہ بننے کا خطرہ رکھتی ہے جسے صرف اس کا اپنا برانڈ ہی پیش کر سکتا ہے۔

معیاری قیادت والی انجینئرنگ 600kW پر کیوں اہمیت رکھتی ہے۔

انٹرفیس کی لمبی عمر: مائع ٹھنڈا کنیکٹر AMPPAL معیاری تجویز کی پیروی کرتا ہے، لہذا اب خریدا گیا ہارڈ ویئر معیاری پختہ ہونے کے ساتھ ہی مطابقت رکھتا ہے۔

ہر ٹرمینل سے 600A مسلسل آؤٹ پٹ، سیل بند کولنٹ لوپ کے ساتھ کیبل اور بندوق کو 45°C سے نیچے رکھا جاتا ہے۔

600kW پول کی گنجائش چار 150kW-کلاس سیشنز یا ایک مکمل موجودہ ٹرک چارج کرتی ہے۔ شیڈولر دونوں کو متوازن کرتا ہے۔

اسی S2-کلاس کیبنٹ میں 480kW ماڈل کے طور پر 94.5% چوٹی کی کارکردگی اور IP54 تحفظ، اسپیئرز اور ٹریننگ کو آسان بنانا۔

ہر ٹرمینل پر مکمل پروٹوکول کوریج — CCS1, CCS2, GB/T, CHAdeMO, NACS — لہذا ایک اسٹیک مخلوط مارکیٹ کا احاطہ کرتا ہے۔

OCPP 1.6/2.0 ریموٹ تشخیص کے ساتھ، آسان بنایا گیا ہے کیونکہ ڈیٹا ماڈل پہلے سے ہی قابل عمل ہے۔

کم ریٹروفٹ کا خطرہ: جب معیار کو حتمی شکل دی جاتی ہے تو، تجویز کے مطابق بنائے گئے اسٹیشنوں کو فرم ویئر اپ ڈیٹ کی ضرورت ہوتی ہے، نہ کہ نئی بندوقیں یا پیڈ ری ورک۔

تکنیکی وضاحتیں

آج کس کو 600kW کی ضرورت ہے (اور کون جلدی ہے)

ہیوی ڈیوٹی کوریڈور اسٹیشن جہاں 800V ٹرک اور بسیں غیر متوقع وقفوں پر پہنچتی ہیں۔

علاقائی مرکز جو کہ ایک دوسرے ٹرانسفارمر کو شامل کیے بغیر 150kW اوسط پر چار کاروں کو پیش کرنا ضروری ہے۔

الیکٹرک طویل فاصلے کے ٹرکوں کے ڈپو جو 40-90 منٹ لنچ ٹائم چارج کرتے ہیں۔

پورٹ اور لاجسٹکس یارڈ اپنے بیڑے کے لیے 600A مائع کنیکٹرز کو معیاری بنا رہے ہیں۔

آئی ای سی سے منسلک مائع کولنگ انٹرفیس کو اپنانے والے ممالک میں قومی راہداری کے پائلٹ۔

اسٹیک اور معیاری کیسے کام کرتے ہیں۔

AF-DC-600 اسی طرز تعمیر کو چلاتا ہے جیسا کہ باقی S2 فیملی: AC380V±15% ان پٹ، ایک DC بس پر 600kW پاور ماڈیول پول، اور 600A مائع ٹھنڈے ٹرمینلز جس میں مہربند کولنٹ لوپس ہیں۔ شیڈولر ہر ٹرمینل کو پول کی حد تک اس کے مطلوبہ کرنٹ فراہم کرتا ہے۔

کنیکٹر پر انٹرفیس کا کام اہمیت رکھتا ہے، جہاں معیاری تجویز رابطے کی ترتیب، کولنٹ فٹنگ جیومیٹری اور بندوق اور گاڑی کے درمیان مصافحہ کی ترتیب کی وضاحت کرتی ہے۔ یہ وہ حصہ ہے جو 2026 کے ٹرک کو 2031 کے اسٹیشن میں پلگ کرنے دیتا ہے اور پھر بھی صاف گفت و شنید کرتا ہے۔ ہر ٹرمینل موجودہ ہینڈ شیک نظرثانی کے ساتھ بھیجتا ہے، اور بندوق کا فرم ویئر باقی اسٹیک کی طرح OCPP پر اپ ڈیٹ ہوتا ہے۔

ٹیلی میٹری اسی OCPP چینل کو پاور کنٹرول کے طور پر چلاتی ہے، اس لیے بیک اینڈ کو کولنٹ کا درجہ حرارت، کنیکٹر سائیکل اور ماڈیول ہیلتھ فی ٹرمینل نظر آتا ہے — وہ ڈیٹا جسے IEC ورک گروپ معیار کو بہتر بنانے کے لیے استعمال کر رہا ہے۔

سرٹیفکیٹس سے آگے: AMPPAL معیاری تجویز

AF-DC-600 جہاز مکمل CE/TUV/CB/CCC/UL سرٹیفکیٹ سیٹ کے ساتھ، اور مائع کنیکٹر مجوزہ انٹرفیس کے تحت الگ سے تصدیق شدہ ہے۔

ہر کابینہ 1000VDC پر ایک موصلیت مزاحمت ٹیسٹ کے علاوہ زمینی تسلسل کی جانچ کو صاف کرتی ہے۔

600kW پول میں ماڈیول بیلنس کی توثیق فیکٹری لوڈ بینک پر دو دن کے فل لوڈ برن ان میں کی جاتی ہے۔

گن برداشت ایک 20,000 سائیکل سیمپلنگ ٹیسٹ کی پیروی کرتی ہے جس کا سائز کوریڈور ڈیوٹی کی پیشن گوئی کے مطابق ہے۔

IP54 (IEC 60529) میں داخل ہونے والے تحفظ اور سرج امیونٹی (IEC 61000-4-5) ہر بیچ کے لیے تصدیق شدہ ہیں۔

بیچ ٹیسٹ کی رپورٹیں یونٹ کے ساتھ بھیجی جاتی ہیں، بشمول برن ان سے کنیکٹر لاگ۔

AF-DC-600 کے پیچھے آٹھ قدم

S2-کلاس انکلوژر کے لیے شیٹ اسٹیل کو TRUMPF لیزرز پر کاٹا جاتا ہے، پھر CNC سے بنتا ہے۔

کابینہ پاؤڈر لیپت بیرونی ختم ہو جاتا ہے.

مماثل ماڈیول سیٹ سرشار DC اسمبلی لائن سے باہر آتے ہیں۔

600A مائع بندوقیں صاف بینچ پر جمع کی جاتی ہیں، اور کولنٹ کو اس اسٹیشن پر بند کر دیا جاتا ہے۔

بس بار اور ہارنس ٹارک سے کنٹرول ہوتے ہیں۔ کولنٹ لوپ دباؤ سے جانچا جاتا ہے۔

FANUC روبوٹ ماڈیول پلیسمنٹ کو ہینڈل کرتے ہیں۔

یونٹ فرم ویئر کے ساتھ بھری ہوئی ہے، اور OCPP پروفائل آپ کے پسدید کے لیے سیٹ کیا گیا ہے۔

صرف دو دن کی برن ان اور 14 نکاتی جانچ پڑتال کے بعد ہی کابینہ ٹوٹ جاتی ہے۔

ابتدائی اپنانے والا یا تیز پیروکار: آپ کون ہیں؟

AF-DC-600 خریدیں اگر آپ ایک دہائی سے تعمیر کر رہے ہیں: راہداری، ٹرک فلیٹ، یا ایک قومی نیٹ ورک جو 600A مائع انٹرفیس پر معیاری بنائے گا۔ ابتدائی معیاری ہارڈویئر کو دوبارہ تعمیر کی ضرورت نہیں ہوگی جب IEC کی سفارشی فرموں کو تیار کیا جائے گا، اور کوریڈور نیٹ ورکس جو ابتدائی طور پر کمٹمنٹ کرتے ہیں وہ بھی مرکزی دھارے کی طلب کے آنے سے پہلے کنیکٹر کی فراہمی کو بند کر دیتے ہیں۔

جب آپ کے سیشنز زیادہ تر 250A-کلاس ہوں تو اسے چھوڑ دیں: 600kW پول اور 600A بندوقوں کی قیمت ملازمت کی ضروریات سے زیادہ ہے، اور 240kW یا 360kW کا اسٹیک وہی آمدنی حاصل کرتا ہے۔ جب گرڈ کنکشن 600kW کو برقرار نہ رکھ سکے تو اسے بھی چھوڑ دیں، کیونکہ اسٹیک اس کی درجہ بندی سے کم ہو جائے گا۔

اگر آپ فاسٹ فالوور قسم کے ہیں، تو حتمی IEC دستاویزات کا انتظار کرنا قابل دفاع ہے — لیکن AF-DC-600 پہلے سے ہی جیومیٹری AMPPAL کی تجویز کرتا ہے، اس لیے انتظار بنیادی طور پر کاغذ خریدتا ہے، ہارڈ ویئر میں تبدیلی نہیں۔

معیاری آواز کے ساتھ ایک سپلائر کا انتخاب کرنا

AMPPAL نے اپریل 2025 میں کینٹن میلے میں مائع ٹھنڈے انٹرفیس کی تجویز پیش کی اور عالمی سطح پر مائع کولنگ معیاری بات چیت میں بنیادی شراکت دار ہے۔

سعودی عرب میں NEOM کے گرین ہائیڈروجن پروجیکٹ نے اسی پروڈکشن لائن سے 500 مائع کولڈ یونٹس لیے۔

سٹاک بلڈز پلانٹ کو 15-20 کام کے دنوں میں چھوڑ دیتے ہیں، اور کم از کم آرڈر ایک اسٹیک ہے۔

AMPPAL کے اپنے نیٹ ورک میں 200+ اسٹیشن انجینئرنگ ٹیم کو کنیکٹر پہننے پر فیلڈ ڈیٹا دیتے ہیں۔

EXW, FOB Ningbo یا CIF قیمتوں کا تعین ایک نامزد انجینئر کے ساتھ جو کمیشن کے ذریعے رہتا ہے۔

S2-کلاس شپنگ: کریٹس، بولٹ اور دستاویزات

AF-DC-600 کیبنٹ 1850 x 1850 x 1000mm بحری جہاز ایک مضبوط پلائیووڈ کریٹ میں، ہر 600A مائع ٹرمینل کے ساتھ ایک جھاگ سے لگے ہوئے، کولنٹ سے بند باکس میں۔

ایک اسٹیک جس میں دو ٹرمینلز لوڈ ہوتے ہیں فی 40 فٹ کنٹینر؛ کریٹ بولٹ فرش کی ریلوں اور مجموعی وزن میں 1400-1600 کلوگرام فی سیٹ چلتا ہے۔

برآمدی بنڈل تجارتی انوائس، پیکنگ لسٹ، B/L، سرٹیفکیٹ آف اوریجن اور فی بیچ ٹیسٹ رپورٹس، EXW، FOB Ningbo یا CIF شرائط پر رکھتا ہے۔ ننگبو سے روٹرڈیم تک سمندری مال برداری 32-38 دن چلتی ہے، اور ایئر فریٹ فوری واحد یونٹوں کے لیے ایک آپشن ہے۔

دو سال کا کور 600A آلات کے ارد گرد بنایا گیا ہے۔

وارنٹی کابینہ، ٹرمینلز، ماڈیولز اور کولنٹ سرکٹ پر 2 سال تک چلتی ہے، جس میں ابھرتے ہوئے معیار کے خلاف انٹرفیس-جیومیٹری کی دوبارہ توثیق شامل ہے۔

کولنٹ ری فل کٹس اور فالتو مائع بندوقیں 3-5 کام کے دنوں میں بھیج دیں۔

سہ ماہی ریموٹ چیکس کولنٹ کے درجہ حرارت کے رجحانات اور کنیکٹر سائیکل شماروں کو دیکھتے ہیں۔

چھ ماہ کی انسپکشن شیٹ — کولنٹ لیول، کلیمپ، گن پہن — پانچ زبانوں میں فراہم کی جاتی ہے۔

ایک وقف شدہ واٹس ایپ لائن آپ کو آپ کے سیریل نمبروں کے ساتھ فائل میں فروخت کے بعد کے انجینئر سے جوڑتی ہے۔

آپریٹنگ ہائی-کرنٹ اسٹیک: غلط بمقابلہ حق

غلط: AF-DC-600 بندوق کے ساتھ کسی دوسرے برانڈ کے ساتھیوں سے کوئی 600A کنیکٹر فرض کرنا۔ دائیں: مماثل AMPPAL کنیکٹر استعمال کریں۔ مصافحہ اور کولنٹ کی فٹنگ مجوزہ معیار کی پیروی کرتی ہے، نہ کہ ملکیتی شارٹ کٹ۔

غلط: 400A ریٹیڈ گرڈ فیڈ پر اسٹیک کو مکمل 600kW پر چلانا۔ دائیں: کنکشن سے ملنے کے لیے HMI میں ان پٹ کی حد سیٹ کریں۔ شیڈولر اس کا احترام کرتا ہے۔

غلط: مائع بندوق کو ایئر گن کی طرح سمجھنا اور اسے مضبوطی سے باندھنا۔ دائیں: اسے گودی کے ہک پر لٹکا دیں۔ تنگ کنڈلی کولنٹ کی نلی کو کنک کرتی ہے۔

غلط: کنیکٹر سائیکل لاگنگ کو چھوڑنا۔ دائیں: سہ ماہی فی ٹرمینل سائیکل شمار کا جائزہ لیں؛ یہ تقریباً 10% درستگی کے اندر بندوق کی تبدیلی کی پیش گوئی کرتا ہے۔

غلط: سائٹ پر OCPP ورژن کو چیک کیے بغیر فرم ویئر کو اپ ڈیٹ کرنا۔ دائیں: پہلے بیک اینڈ پروفائل سے میچ کریں؛ اسٹیک 1.6 اور 2.0 کو سپورٹ کرتا ہے لیکن وہ کنفیگریشن میں سوئچ کرتے ہیں۔

ابتدائی 600kW کی تعیناتیوں سے آوازیں۔

ایک ترک موٹر وے آپریٹر نے ستمبر 2025 میں ایک AF-DC-600 کو آزمائشی راہداری پر نصب کیا۔ ان کے انجینئرنگ مینیجر نے کہا کہ IEC سے منسلک کنیکٹر فیصلہ کن عنصر تھا، کیونکہ پہلے 350kW کے ٹرائل میں ایک ملکیتی پلگ استعمال کیا گیا تھا جو انہیں پھنسا ہوا تھا۔ شکایت: کمیشننگ میں 480kW S2 سے ایک ہفتہ زیادہ لگا کیونکہ گرڈ آپریٹر اضافی تحفظاتی مطالعہ چاہتا تھا۔ اب وہ مخالف سمت کے لیے ایک دوسرے یونٹ کی منصوبہ بندی کر رہے ہیں۔

ناروے کا ایک ڈپو چارجنگ الیکٹرک سیمی تین ٹرکوں کو لنچ ٹائم چارج کرنے کے لیے استعمال کرتا ہے۔ فور لین شیڈیولر بیلنس مخصوص کے مطابق کام کرتا تھا، اور ٹرک تقریباً 40 منٹ میں 20% سے 80% چارج حالت میں چلے گئے تھے۔ سائٹ مینیجر نے نوٹ کیا کہ سیل شدہ کولنٹ لوپ کو چھ ماہ میں ایک لیول چیک کی ضرورت ہے، نہ کہ ہفتہ وار واٹر ٹاپ اپس جس کی ان کی توقع تھی۔

قازقستان کوریڈور کے ایک ڈویلپر نے کینٹن فیئر میٹنگ کے فوراً بعد دو یونٹ خریدے جہاں AMPPAL نے تجویز پیش کی۔ ان کے سی ای او نے کہا کہ معیار کے شراکت دار سے خریدنا پیروکار سے خریدنے سے زیادہ محفوظ محسوس ہوتا ہے، اور انہوں نے پہلی ترسیل سے پہلے تیسرے یونٹ کا آرڈر دیا۔

معیارات اکثر پوچھے گئے سوالات: آٹھ سیدھے جوابات

س: کینٹن میلے میں AMPPAL نے بالکل کیا تجویز کیا؟

A: ایک مائع ٹھنڈا چارجنگ انٹرفیس معیاری کور کنیکٹر جیومیٹری، کولنٹ کی متعلقہ اشیاء اور ہینڈ شیک پروٹوکول؛ IEC ماہرین نے اس تجویز میں دلچسپی ظاہر کی۔

سوال: کیا AF-DC-600 آج کی کاروں کے ساتھ کام کرتا ہے؟

A: جی ہاں، ہر ٹرمینل CCS1، CCS2، GB/T، CHAdeMO اور NACS کو سپورٹ کرتا ہے، لہذا آج کا فلیٹ عام طور پر چارج کرتا ہے۔

سوال: IEC کے معیار کو حتمی شکل دینے پر کیا تبدیلیاں آتی ہیں؟

A: ممکنہ طور پر فرم ویئر اور ٹیسٹ اپ ڈیٹس؛ AMPPAL کی تجویز کردہ ہارڈ ویئر جیومیٹری پہلے سے ہی پروڈکٹ میں موجود ہے، لہذا فزیکل کنیکٹر تبدیل نہیں ہوتا ہے۔

سوال: کیا ایک اسٹیک ایک ساتھ چار کاریں پیش کر سکتا ہے؟

A: جی ہاں، 600KW کا پول 8 ٹرمینلز تک تقسیم ہوتا ہے، 600A لیکویڈ لین کو ترجیح دی جاتی ہے۔

سوال: گرڈ سے انسٹالیشن کی کیا ضرورت ہے؟

A: AC380V±15% تھری فیز؛ مکمل آؤٹ پٹ فی فیز تقریباً 910A کھینچتا ہے، اس لیے زیادہ تر سائٹیں ٹرانسفارمر کی منصوبہ بندی کرتی ہیں۔

سوال: کیا تصادم میں کولنٹ محفوظ ہے؟

A: استعمال شدہ حجم میں سیال ڈائی الیکٹرک اور غیر زہریلا ہے، اور لوپ کو سیل کر دیا گیا ہے اور پریشر ٹیسٹ کیا گیا ہے۔

سوال: ہم کتنی جلدی ڈیلیوری لے سکتے ہیں؟

A: جمع ہونے کے بعد تقریباً تین سے چار ہفتے (15-20 کام کے دن) اسٹاک کی تعمیر کے لیے۔

سوال: کیا وارنٹی مستقبل کے معیاری اپ ڈیٹس کا احاطہ کرتی ہے؟

A: فرم ویئر اپ ڈیٹس 2 سال کے لیے مفت ہیں، اور ہارڈ ویئر جیومیٹری پہلے ہی مجوزہ معیار سے مماثل ہے۔
